Печь длительного горения своими руками (20 фото изготовления)

Самодельная печь с встроенными теплообменниками и камерой длительного горения пиролизных газов.

.

Печь длительного горения: изготовление

Печь рассчитана на обогрев помещения до 120 квадратных метров, за счет вваренных конвекторов из трубы диаметром 40 мм, происходит мощный теплообмен, что обеспечивает быстрый прогрев всего помещения.

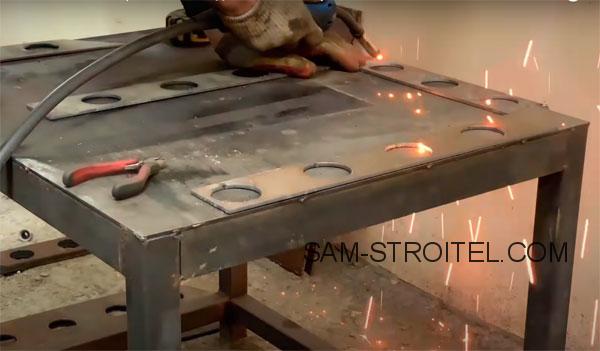

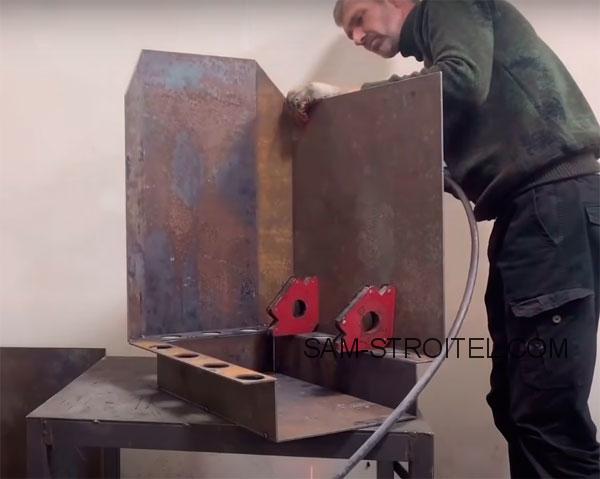

Корпус печи будет изготовлен из металла толщиной 4 мм. Делаем заготовки отверстия под теплообменник.

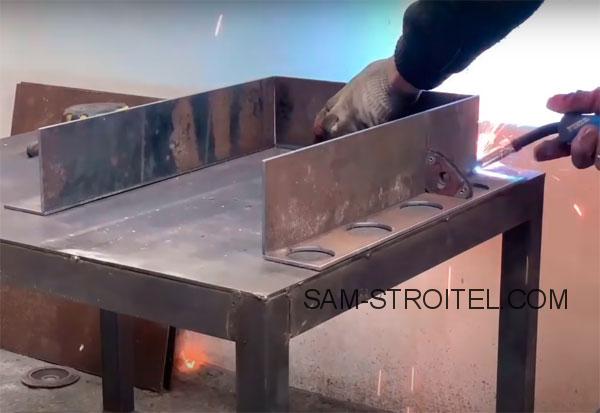

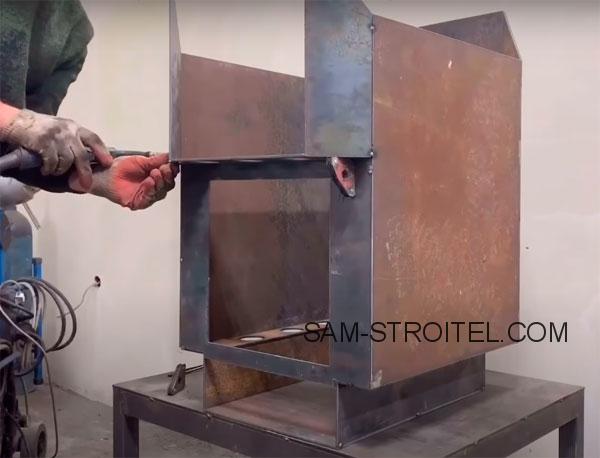

Начинаем варить корпус.

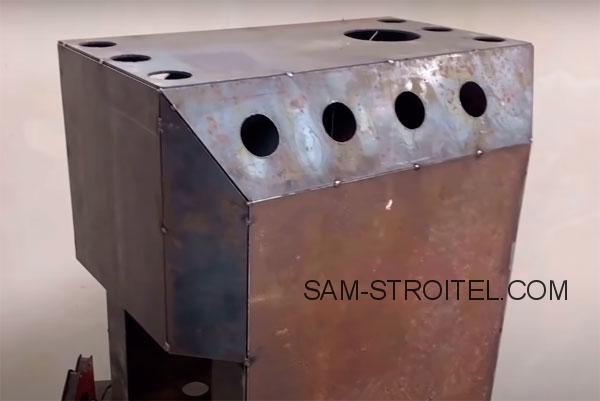

В корпусе сделаны отверстия под трубы теплообменников.

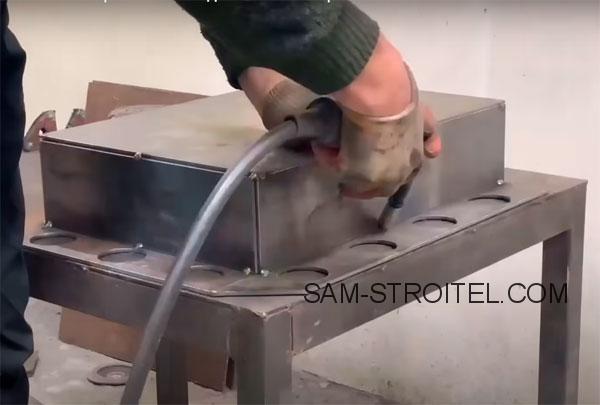

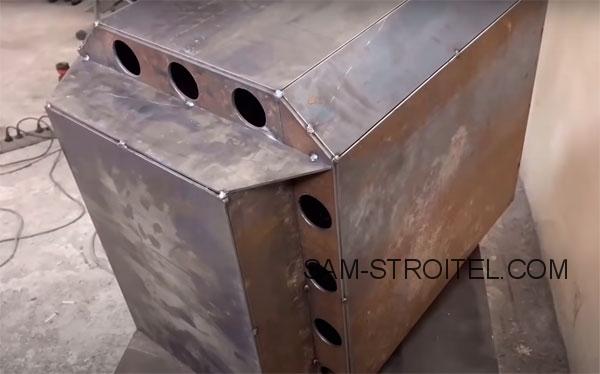

Сначала делаем прихватки, а после окончательной примерки обвариваем.

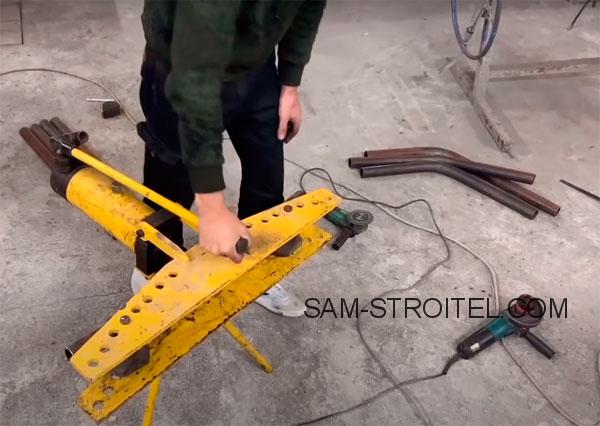

На станке выгибаем заготовки под теплообменники из трубы диаметром 40 мм.

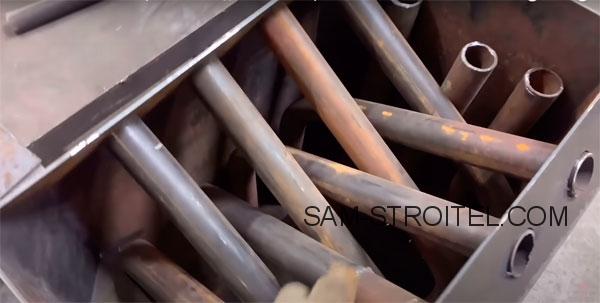

Устанавливаем трубы в корпус печи.

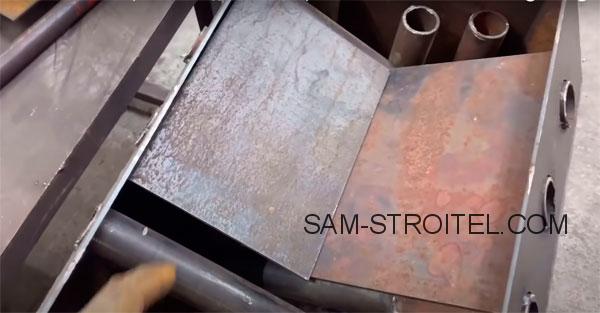

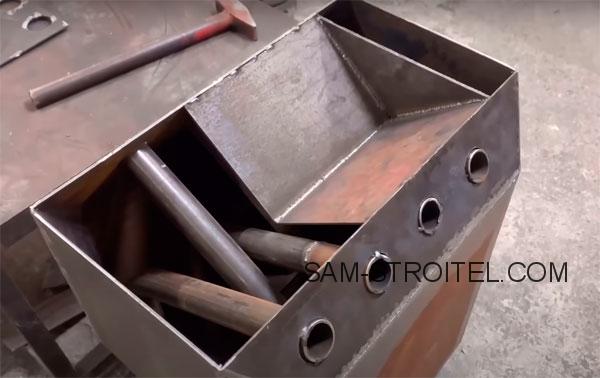

В верхней части делаем дополнительную камеру из пластин.

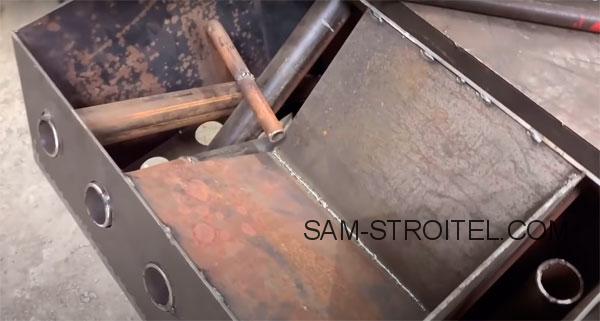

Привариваем трубку для подачи воздуха во вторичную камеру горения для пиролизных газов.

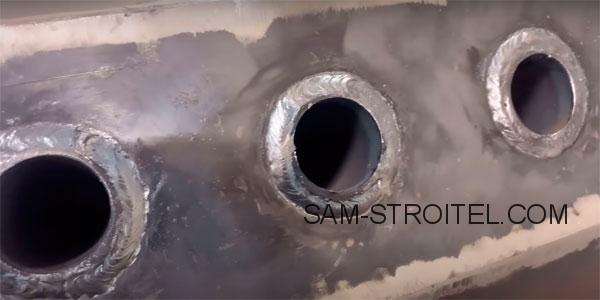

На фото: выход труб теплообменника.

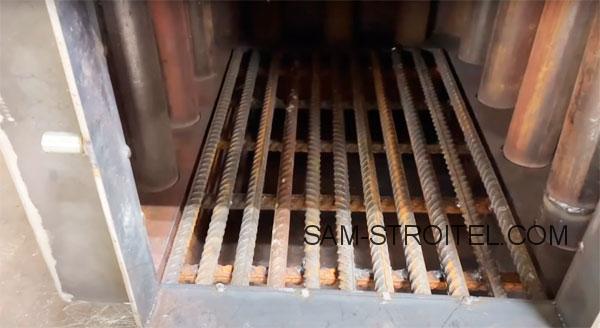

Колосники сделаны из арматуры. Длинна топки около 50см.

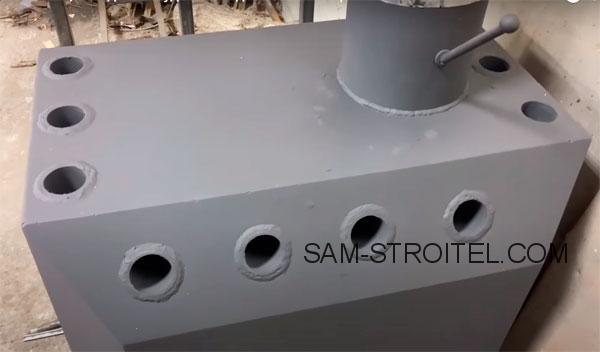

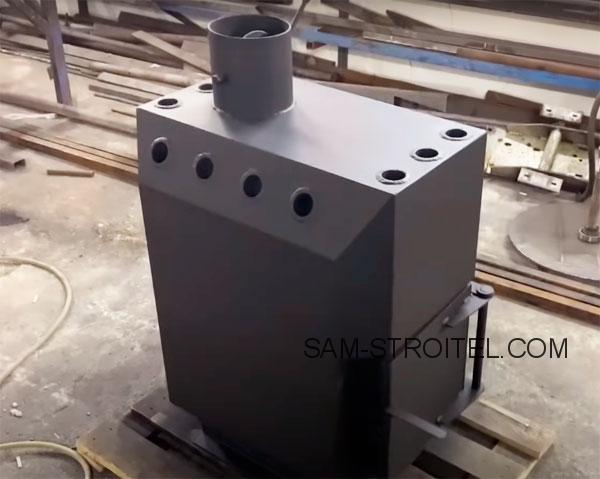

Покрашена термостойкой краской.

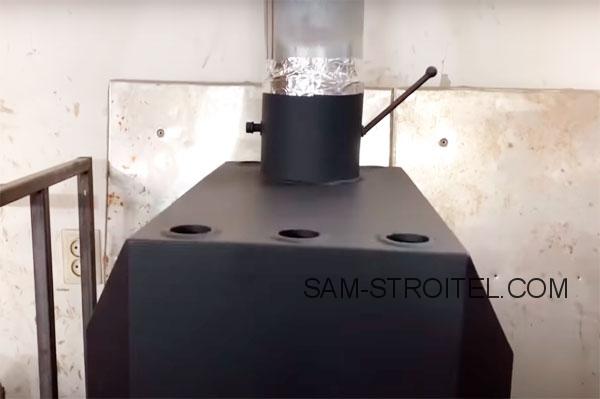

Установка дымохода.

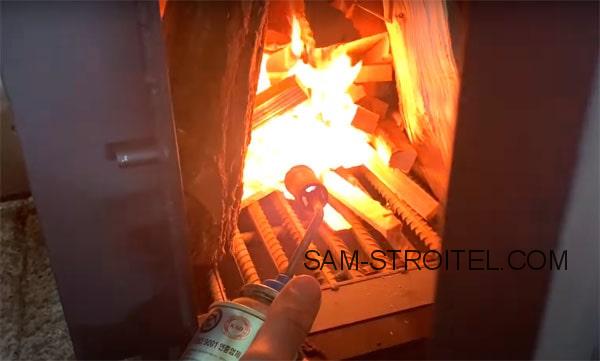

Растапливаем.

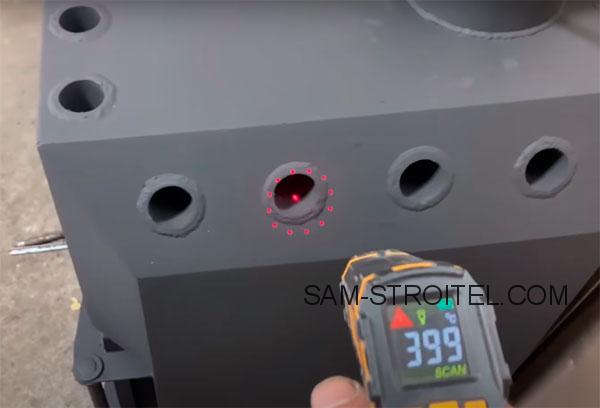

Замеряем температуру воздуха на выходе из теплообменника.

Печь отлично прогревает гараж мастерскую, за счёт теплообменников и вторичной камеры дожигания, КПД печки заметно выше чем обычной буржуйки.
