Печь длительного горения своими руками

Самодельная печь длительного горения сделанная своими руками.

Понадобилась печка для отопления гаража объемом 250 кубов. Пересмотрел много разных конструкций и решил сделать печь длительного горения.

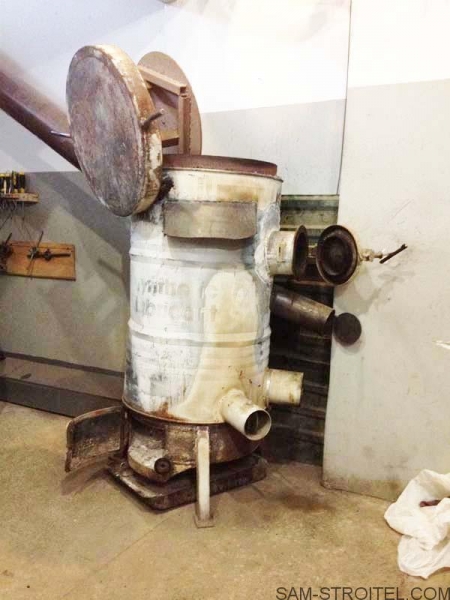

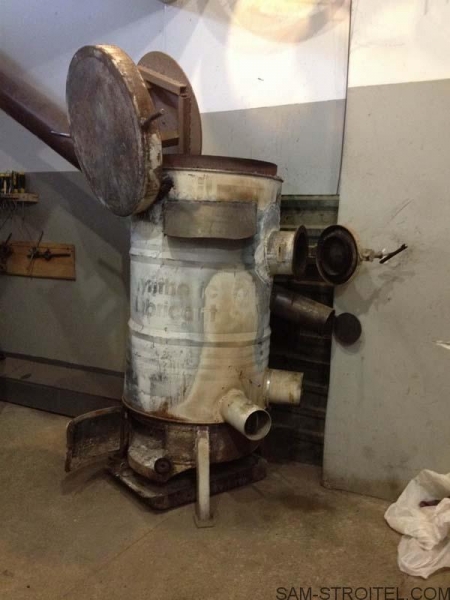

Сделана эта самоделка, из куска трубы диаметром 530 мм и с толщиной стенки 6 мм и высотой 1200 мм, далее на трубу одета и обварена сплошным швом 200 литровая бочка из под масла (зазор между бочкой и трубой является воздушной рубашкой).

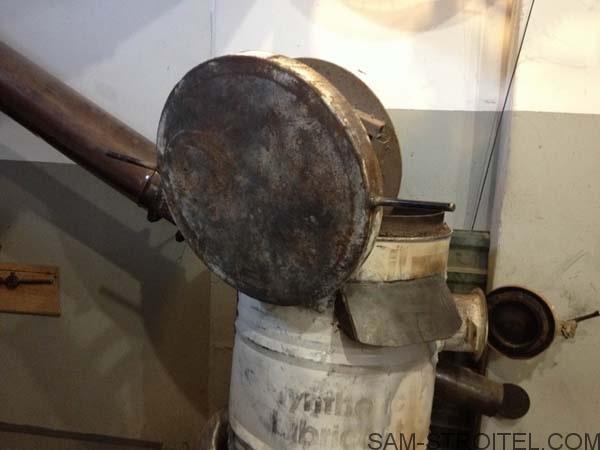

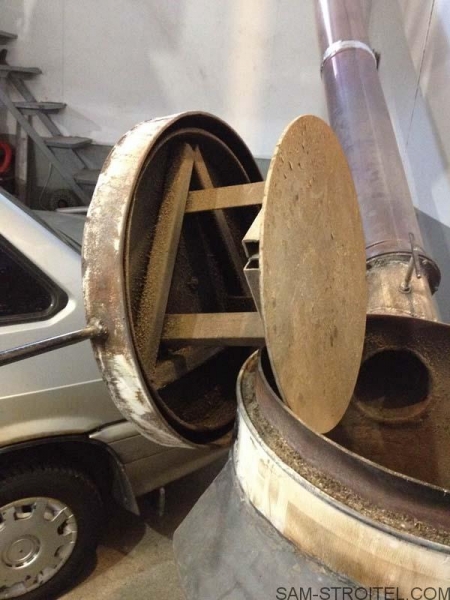

Верхняя крышка, на фото видно конструкцию, верхний и нижний блин 8 мм толщиной, остальное понятно по фото, с основательностью конструкции немного перестарался, весит эта крышка приблизительно 30 кг.

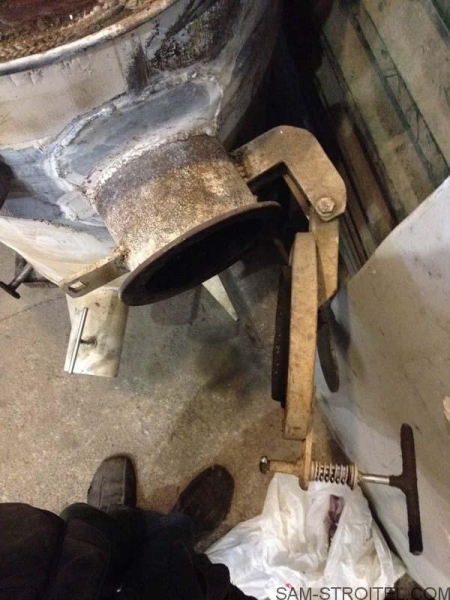

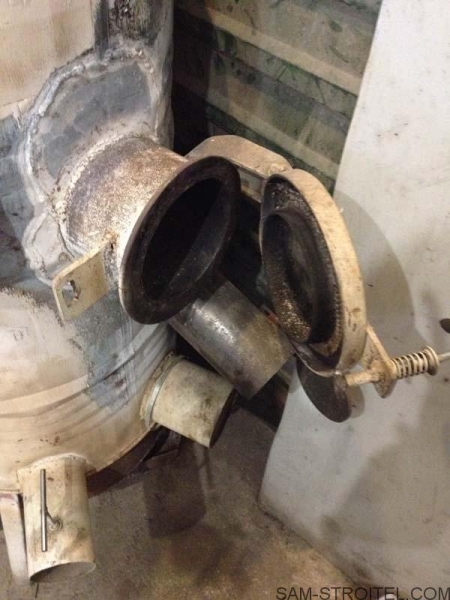

Дверца для вторичной загрузки во время работы печи (если позволяет размер дров можно не снимать верхнюю крышку вообще). Стоит замок с клапанной пружиной для фиксации, для уплотнения используется печной уплотнитель.

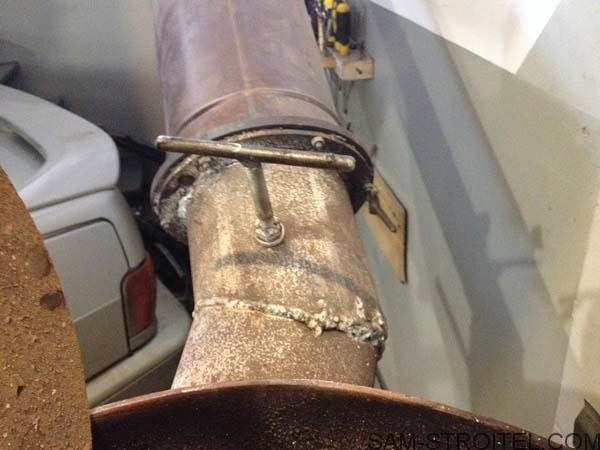

Заслонка на дымоход для регулирования скорости горения и для пожарной безопасности (тоже с клапанной пружиной для фиксации).

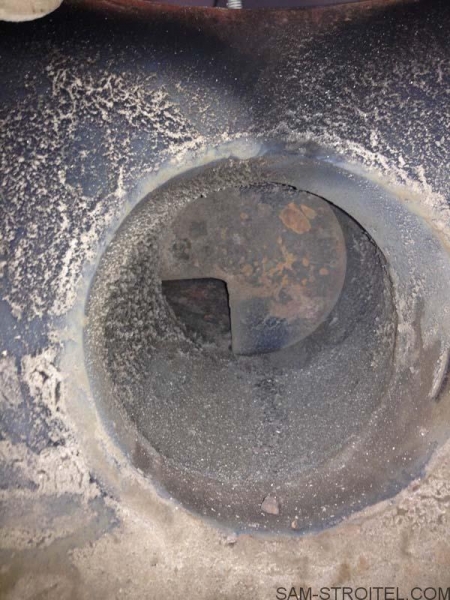

Вид заслонки изнутри, выходная труба 160 мм.

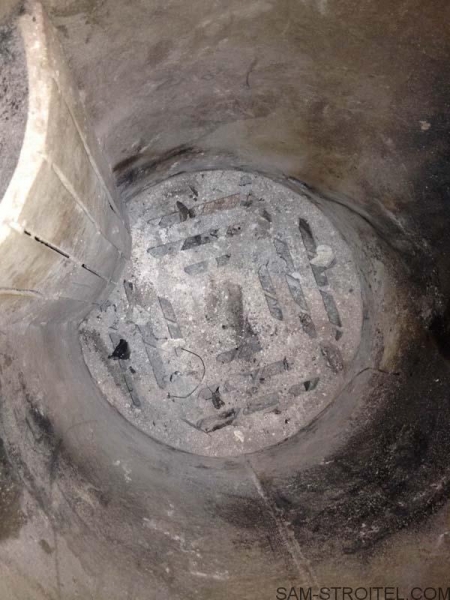

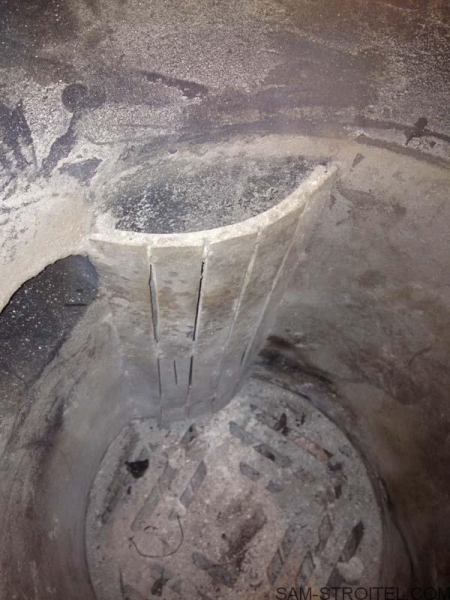

Вид изнутри, слева отверстие для вторичной загрузки, прямо поддувало, внизу колосники с ребрами жесткости для усиления, толщина стенок 8 мм.

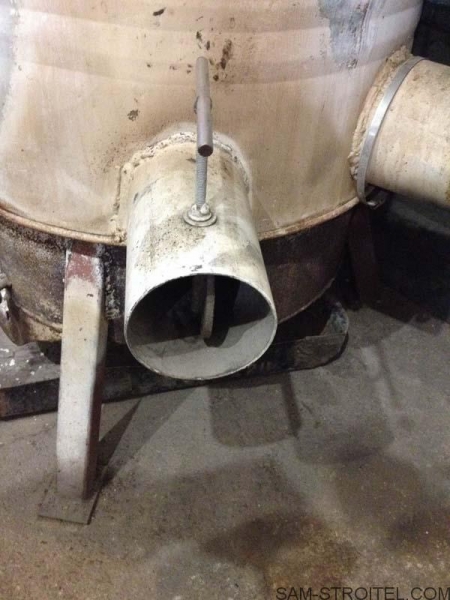

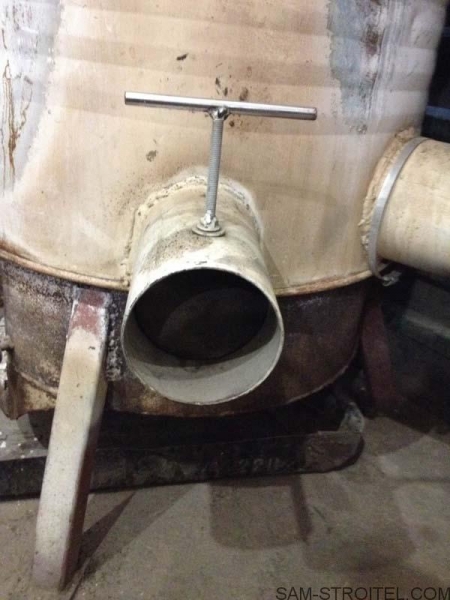

Поддувало, труба 100 мм диаметр и заслонка подпружиненная.

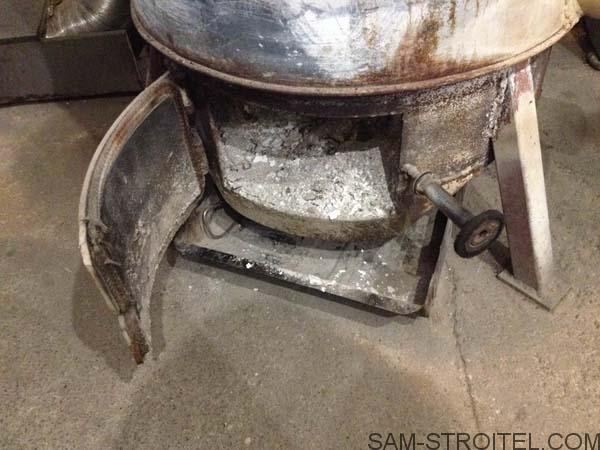

Зольник с дверцей и уплотнительным шнуром, используется как по назначению так и для дополнительного поддува, закрывается герметично.

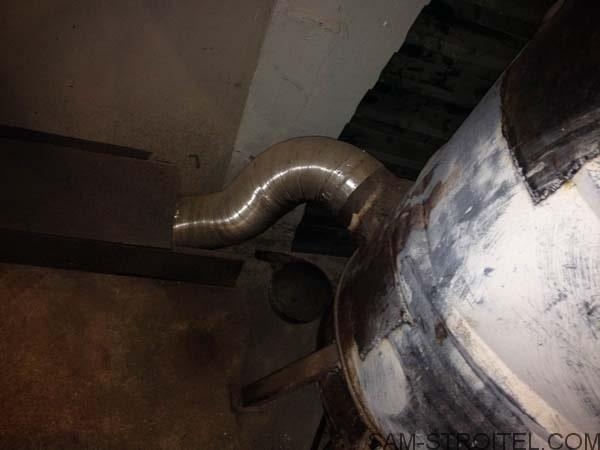

Принудительный поддув в воздушную рубашку, на другом конце трубы вентилятор печки автомобиля с регулировкой скорости.

По центру и труба, ниже с круглой крышкой выход теплого воздуха из воздушной рубашки.

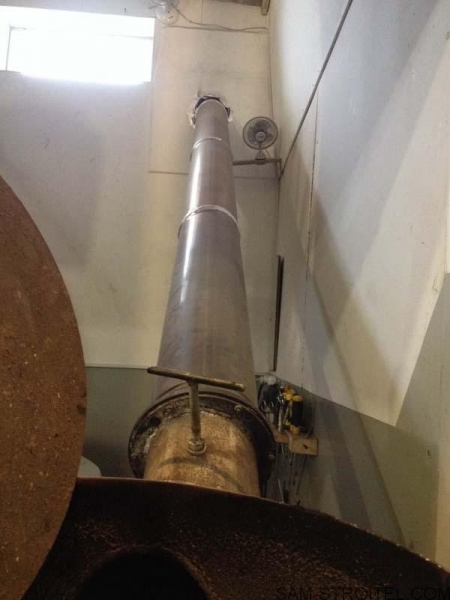

Дымоход, труба нержавеющая 180 мм, общая высота дымохода 6 метров, на этой вещи экономить не советую, без неё хорошо работать точно не будет, да и не безопасно без хорошей тяги, вентиляторы вверху для направления теплого воздуха вниз.

Эта самодельная печь длительного горения, работает на любом виде дров, также можно грузить уголь, толщина метала печи позволяет.

По производительности, помещение 250 кубов при температуре -15 на улице и +1 внутри прогревается до +20 за 2 часа, поддерживать температуру выше +20 не составляет никакого труда, при загрузке печи на 2/3 общее время работы составляет от 4 до 8 часов (дров хороших типа граба или дуба пока было немного, кочегарю палетами и отходами пилорамы, думаю при хороших дровах 8-10 часов на одной загрузке реально. Работает данная печь уже третий сезон, её работой полностью доволен.

Автор самоделки: Назар Гладчук.
