Печь длительного горения для гаража

Самодельная печь длительного горения для отопления гаража: подробные фото и описание изготовления печи.

Понадобилось сделать отопление для гаража. Из всех возможных вариантов, выбор пал на печь длительного горения, по типу «Бубафоня».

Далее процесс изготовления представлен на фото. За качество сварки прошу не ругать-я не сварщик, учусь-тренируюсь сам набираюсь опыта.

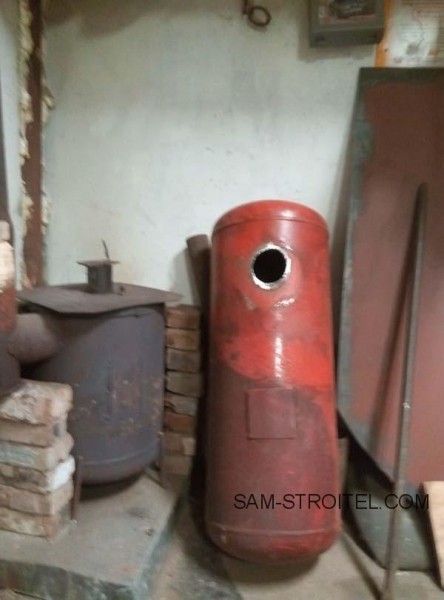

За основу, взят газовый баллон от грузового авто. Баллон пролежал долго открытым, газ выветрился, а так вообще-то рекомендуют пилить его, предварительно наполнив водой.

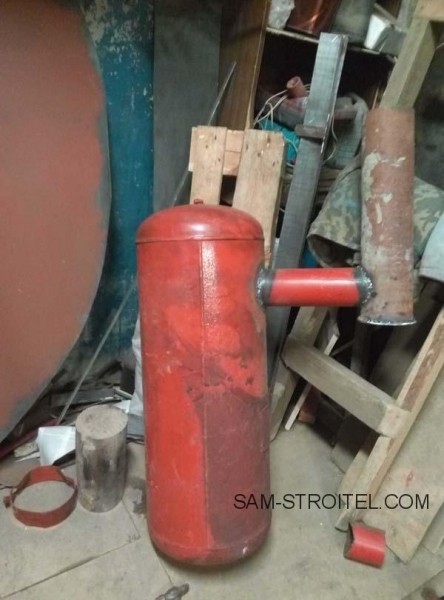

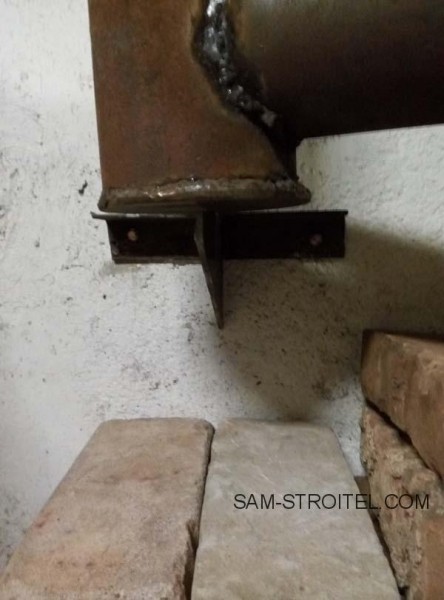

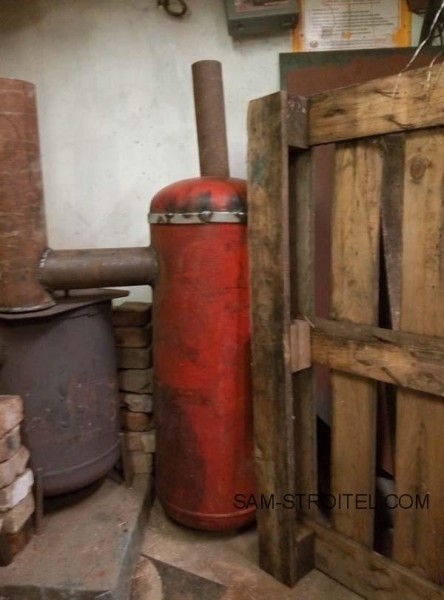

Приварил дымоход. Горизонтальная труба диаметром 100мм, вертикальная 130 мм-размеры диаметра примерные, это не диаметр условного прохода.

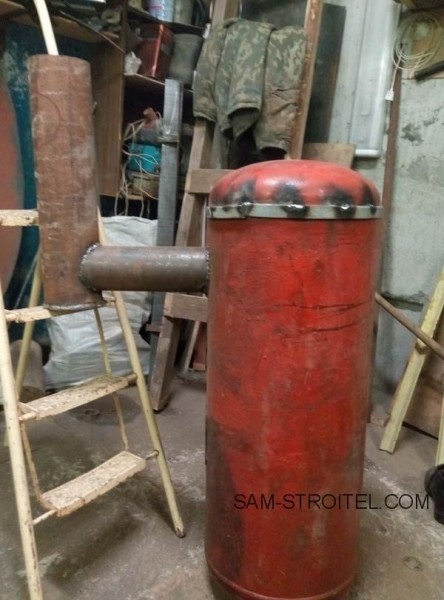

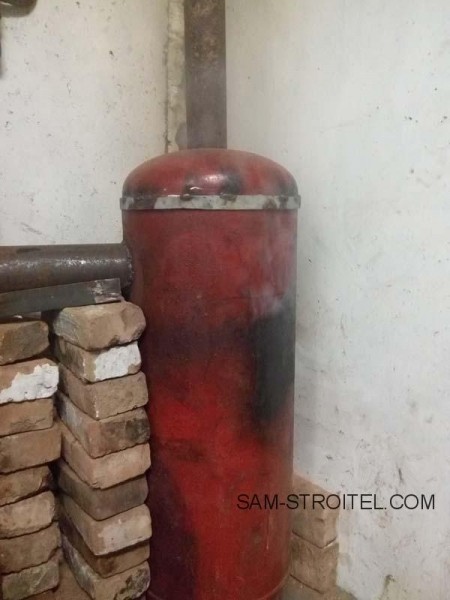

Срезал крышку на баллоне, по сварочному шву, оставив его по кромке и приварил ободок-ограничитель.

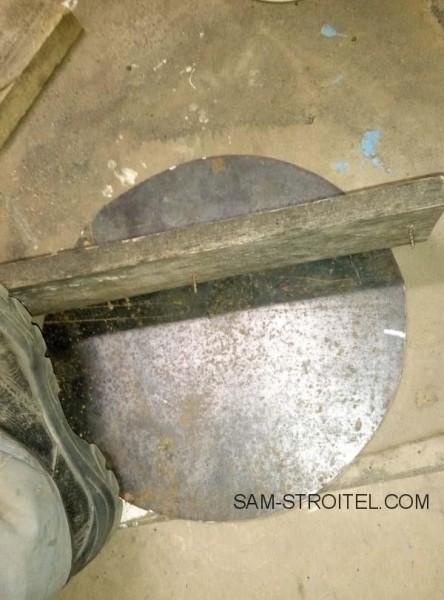

Вырезаем поршень, засверлил центр и вот таким циркулем доска-саморезы разметил окружности.

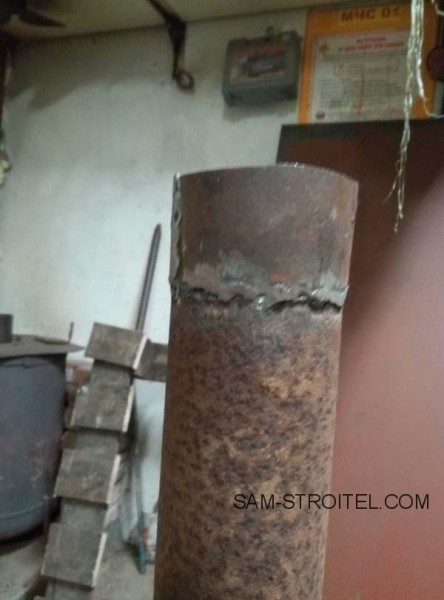

Обрезок-заготовка трубы диаметром 85мм, что нашел на даче, оказался коротковат, пришлось удлинить обрезком трубы диаметра 100мм той же толщины, разрезанным вдоль и стянутым хомутом из проволоки. Сварил стыки, получись довольно неплохо. Приварю этот набалдашник к поршню-разница диаметра не будет создавать проблем.

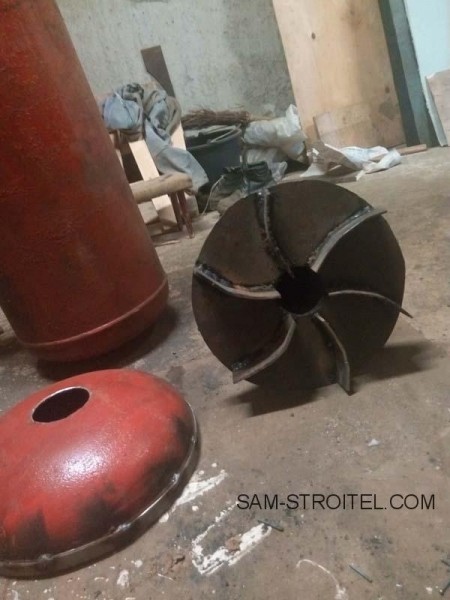

Вырезал-выгнул-приварил завихрители шириной 45мм из листа стали 5мм, той же толщины как и блина-поршня.

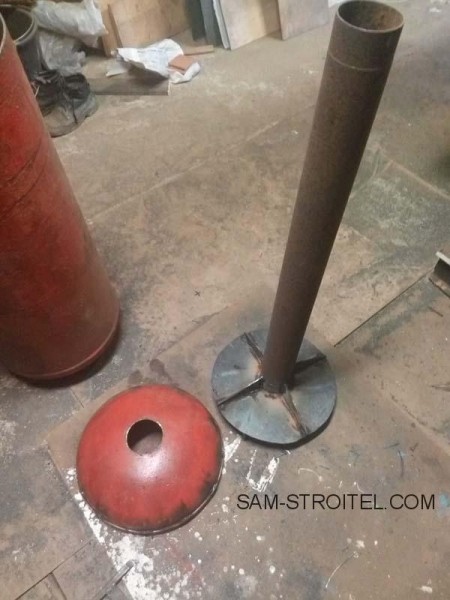

Приварил поршень к трубе поддувала с усилением треугольными пластинами толщиной 5мм (для избежания температурных деформаций из опыта эксплуатации предыдущей малой бубафони).

Для соединения с основным дымоходом (труба тонкого металла из нескольких частей из магазина) приварил конус, купленный в магазине по цене около 200руб).

Для чистки печи от золы, сделан опрокидыватель.

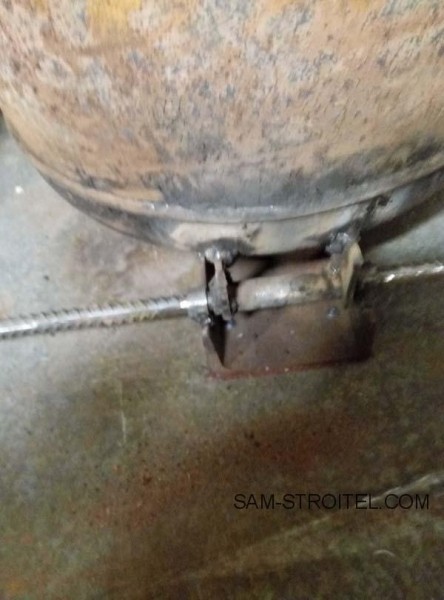

Ось и кронштейны для опрокидывания при чистке печи.

Упор для устойчивости печи, белые силикатные кирпичи.

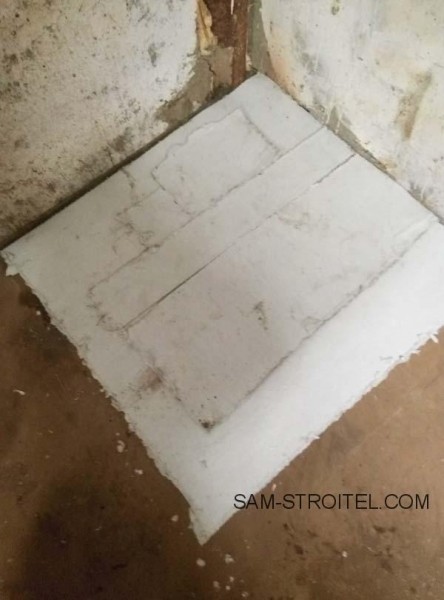

Основание защитил двумя слоями асбеста из 5мм листов, на него положил старую керамическую плитку 40х40см в один слой и сверху зашил листом оцинкованного железа. На это основание прикрутил на саморезы к фанерному полу швеллер опрокидывателя.

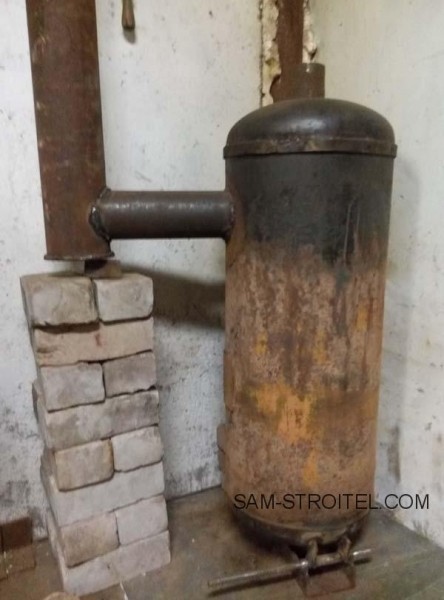

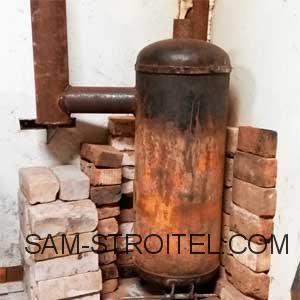

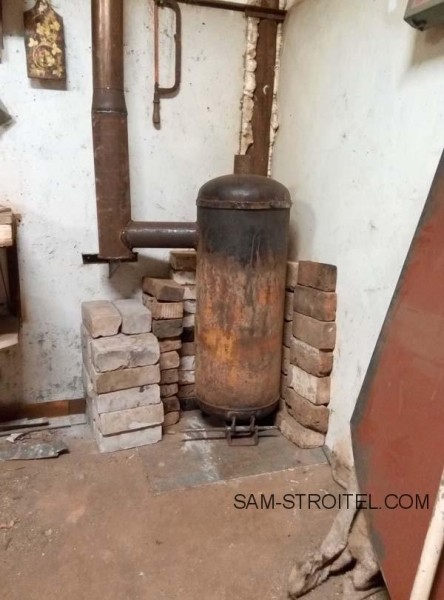

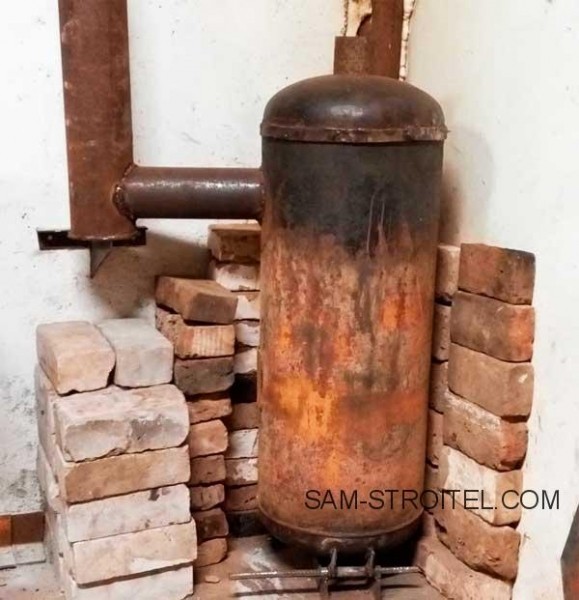

Вот такой результат. Осталось только поаккуратнее уложить кирпичи и закрепить их понадежнее полосками металла к стене, и навести порядок в гараже. Всем уюта и тепла!

Небольшой видео обзор самодельной печи длительного горения:

Автор самоделки: Томилов Иван Юрьевич.
