Отопительно варочные печи своими руками
Хотите построить отопительно-варочную печь самостоятельно? Никаких проблем! В этом вам помогут пошаговые инструкции по возведению двух удачных моделей: «шведки» и двухколпаковой печки. Ознакомьтесь и приступайте.
Отопительно варочные печи своими руками
| Наименование | Средняя плотность, кг/м3 | Пористость, % | Марка морозостойкостси | Коэф. теплопроводности, Вт/м*С | Марка прочности | Цвет |
|---|---|---|---|---|---|---|
| Кирпич полнотелый | 1600-1900 | 8 | 15-50 | 0,6-0,7 | 75-300 | красный |
| Кирпич печной шамотный | 1700-1900 | 8 | 15-50 | 0,6 | 75-250 | от светло-желтого до темно-красного |
Строим фундамент для печи: универсальная инструкция
Содержание статьи:
Независимо от модели печи, она нуждается в надежном и прочном основании. Этот фундамент подойдет как для шведки, так и для двухколпаковой модели.
Последовательность обустройства опоры следующая.
Первый шаг
Роем котлован глубиной около полуметра.
Котлован под фундамент
Второй шаг
Утрамбовываем дно ямы и засыпаем ее 15-20-сантиметровым слоем песка. Поливаем песок водой и тщательно утрамбовываем.
Третий шаг

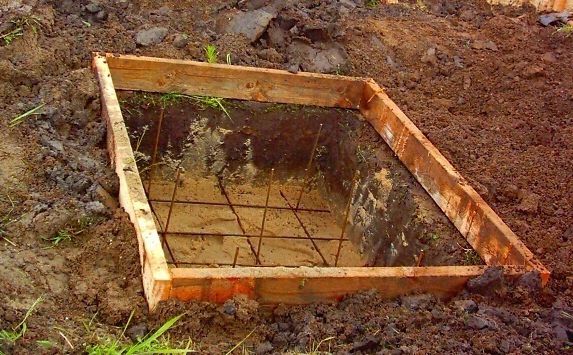

Устанавливаем опалубку.
Четвертый шаг
Укладываем арматурный каркас.
Пятый шаг
Готовим раствор из части цемента, пяти частей щебенки, трех частей речного просеянного песка и воды. Заливаем таким раствором примерно половину свободного горизонтального пространства котлована. Даем заливке просохнуть.
Шестой шаг
Готовим раствор из части цемента и трех частей песка. Заливаем смесью оставшееся пространство ямы. Верхнюю часть заливки тщательно разравниваем при помощи правила.

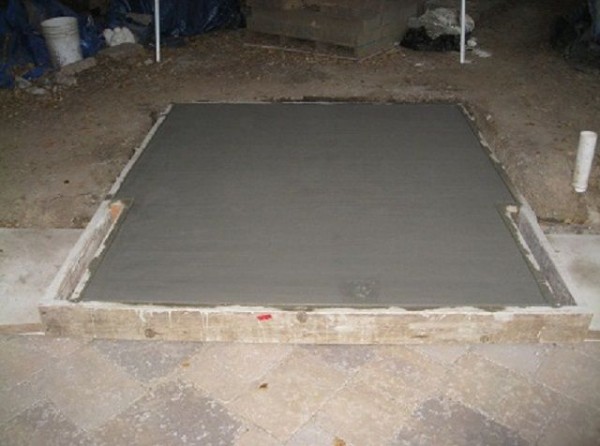

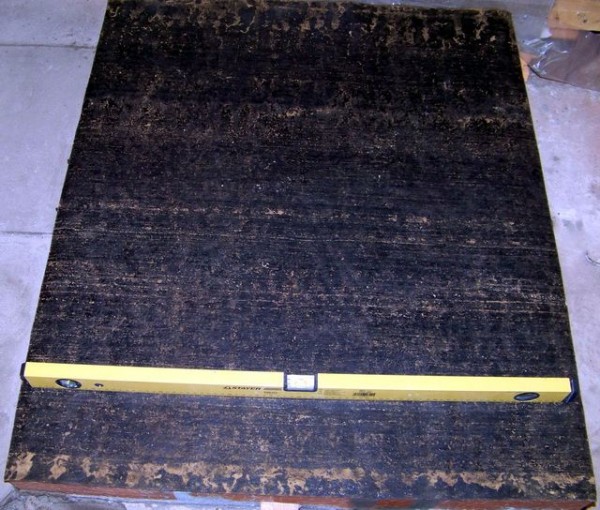

Залитый фундамент под кладку кирпичной печки
Седьмой шаг
Через 3-4 недели после заливки укрываем застывший фундамент слоем рубероида.
Гидроизоляция фундамента
Выкладываем «шведку» с варочной панелью и духовкой
Мы строим модифицированную версию «шведки» с духовым шкафом. Очень удобный вариант – можно отапливать дом, готовить еду и выпекать различные блюда.

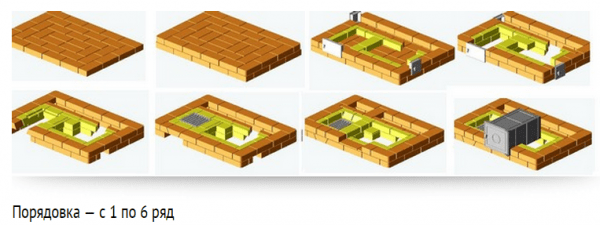

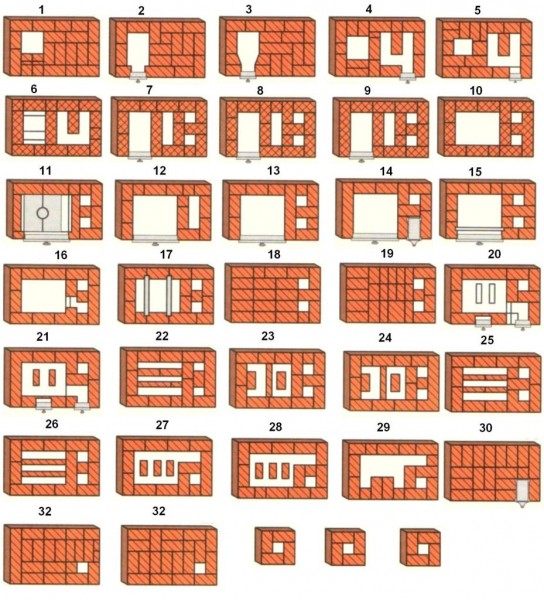

Порядовка
Приступаем к кладке.
Выкладываем первый ряд. Это самый ответственный этап. Кирпичи кладем максимально аккуратно, каждый из них проверяем уровнем.
1
В этой шведке поддувало будет находиться слева. Сначала кладем трехчетвертные кирпичи. Чтобы в дальнейшем было проще избавляться от золы, стесываем внутренние стороны кирпичей по направлению к внутренней камере. Для этого используем болгарку.
Устанавливаем поддувальную дверцу и выкладываем 2-й ряд в соответствии с порядовкой. Дверцу перед установкой обматываем асбестовым шнуром. Для крепления дверцы используем проволоку. Далее мы сможем вставить ее в предварительно подготовленные углубления в кирпичах и вмуровать в кладку.
2
Выкладываем 3-й ряд печки по порядовке. Кирпичи стесываем, обеспечивая требуемую форму поддувала. По высоте этот ряд кладки совпадет с ранее установленной дверкой.
3
Четвертый ряд начинаем выкладывать с правого края. Предварительно устанавливаем прочистную дверцу. При кладке этого ряда перекрываем поддувальную дверку. Над зольником нужно получить квадратное отверстие. Для этого соответствующим образом скалываем кирпичи.
4
Пятый ряд укладываем подобно четвертому, но отверстие зольника сужаем еще сильнее.
5
Выкладываем шестой ряд по порядовке. На схеме вы видите заштрихованный участок. В этом месте кладку нужно делать шамотным кирпичом. Для большего удобства дальнейшей укладки топлива на решетку колосника, скалываем кромку кирпичей перед местом ее установки. Решетку укладываем на пятом ряду.
6
Во время использования печи металл будет расширяться под воздействием высоких температур. Поступаем предусмотрительно и оставляем между решеткой колосника и шестым рядом кладки 1-1,5-сантиметровый зазор. В дальнейшем заполним его песком.
В седьмом ряду устанавливаем дверцу топки. Затем перекрываем правый канал так, чтобы он превратился в 3 канала меньших размеров.
7
Следующие два ряда кладем аналогично седьмому. По высоте кладка будет находиться на одном уровне с топочной дверцей. Чтобы дымовые газы отводились более плавно, стесываем кромки кирпичей, уложенных на перегородку правого канала и топочной камеры.
8
9
Десятый ряд выкладываем из огнеупорного кирпича. Работаем максимально аккуратно. Проверяем ровность укладки каждого элемента уровнем. На этот ряд будем укладывать панель для варки, поэтому никаких перекосов и даже малейших неровностей быть не должно. На этом же ряду перекрываем дверцу топочного отделения. С правой стороны останется пара каналов. Они имеют квадратное сечение.
10
Одиннадцатый ряд можем класть простым керамическим кирпичом. Работаем по порядовке. Укладываем варочную панель, опирая ее на 10-й ряд. Стесываем кромки кирпичей 11 ряда, граничащих с плитой. Благодаря этому между ними будет создан 2-сантиметровый зазор.
11
Одиннадцатый ряд интересен еще и тем, что именно в процессе его кладки устанавливается рамка для заслонки варочного отделения. Заслонку можно будет в любое время закрывать, получая духовой шкаф.
В порядовках типичных «шведок» этого элемента обычно нет.
При кладке 12-го ряда соединяем правые каналы. Работаем по порядовке.
12
Выкладывая 13-й ряд, перекрываем правый канал и создавая пару новых каналов.
13
При кладке 14-го ряда устанавливаем заслонку для перекрытия отводящихся газов. Благодаря такой заслонке в процессе варки можно будет исключать нагрев всей конструкции. То есть летом можно будет спокойно готовить в печи еду, не отапливая дом. В остальном же этот ряд повторяет ранее уложенный.
14
При выкладке 15-го ряда перекрываем заслонку.
15
В 16-м ряду устанавливаем дверку. Она будет играть роль своего рода вытяжки для удаления запахов готовящейся пищи и гари.
16
При кладке 17-го ряда устанавливаем над варочной камерой 2 металлические опорные полосы. Перекрываем вентиляционную дверку.
17
В традиционной печке перекрытие чаще всего делается в виде купола, мы же поступаем немного иначе. Смотрим на схему.
Кладем 18-й и 19-й ряды с полным перекрытием варочного отделения. Установленные ранее полосы металла станут надежной опорой для перекрытия.
18
19
При выкладке 20-го ряда устанавливаем на обустроенное ранее перекрытие пару кирпичей на ребро. Между торцевой стенкой и этими кирпичами надо оставить 4-сантиметровый зазор. Устанавливаем дверцу для чистки и заслонку варочной камеры.
20
Аналогичным образом кладем следующий ряд.
21
При кладке 22-го ряда перекрываем смонтированные ранее дверцы. Справа у нас останутся каналы. Сечение среднего канала над варочной камерой составит 5 см, крайних – 11 см.
22
При кладке 23-го ряда перекрываем каналы над варочной камерой. Кладем кирпичи на ребро аналогично 20-му ряду.
23
Выкладываем 24-й ряд подобно предыдущему.
24
Следующие два ряда кладем подобно только что уложенному ряду.
25
26
При кладке 27-го ряда устанавливаем 3 кирпича на ребро с таким шагом, чтобы расстояния от стенок печки и между соседствующими кирпичами совпали. Справа мы получим канал с сечением квадратной формы.
27
Кладем 28-й ряд, старательно выполняя перевязку кладочных швов. Сама же кладка ведется подобно ранее уложенному ряду.
28
В последующем ряду мы видим справа 1 канал. Укладываем с передней стороны этого канала вплотную пару кирпичей. Утапливаем кирпичи в кладку на 50% их толщины. Одним боком они будут опираться на те кирпичи, которые мы уложили на ребро в прошлом ряду.
29
При кладке 30-го ряда перекрываем тепловое отделение. Устанавливаем задвижку дымового канала.
30
Следующие два ряда кладем по порядовке. Над тепловым отделением получаем 3 ряда кладки. Благодаря этому будут обеспечены достойные показатели безопасности и теплоемкости печки.
31
32
Далее занимаемся обустройством дымохода. Выводим его на нужную высоту.

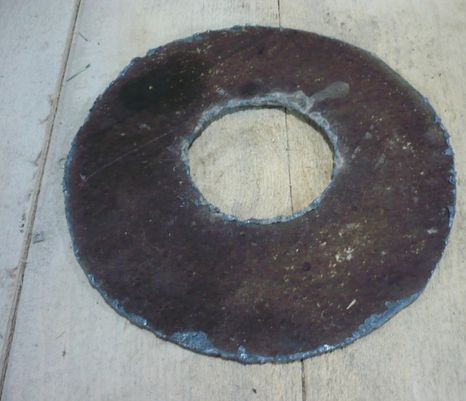

Дымоход

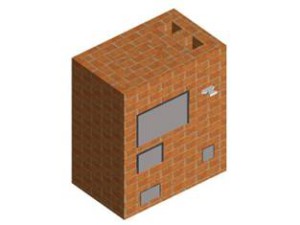

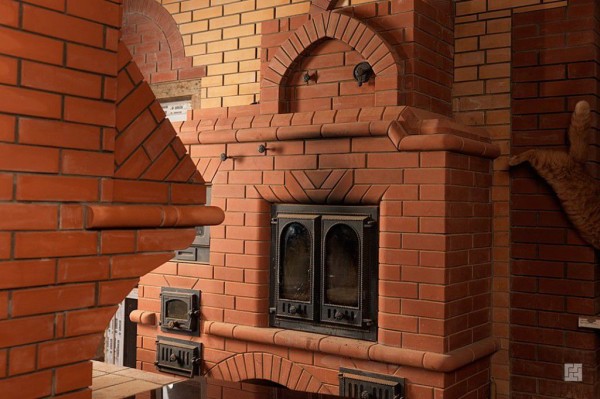

На этом шведка готова. Можете обогревать ее силами свой дом, готовить еду и делать вкуснейшую выпечку.

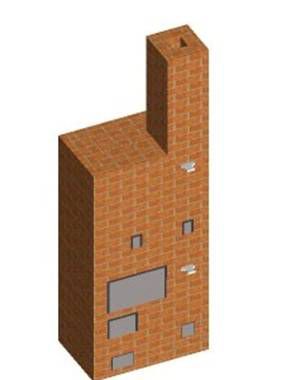

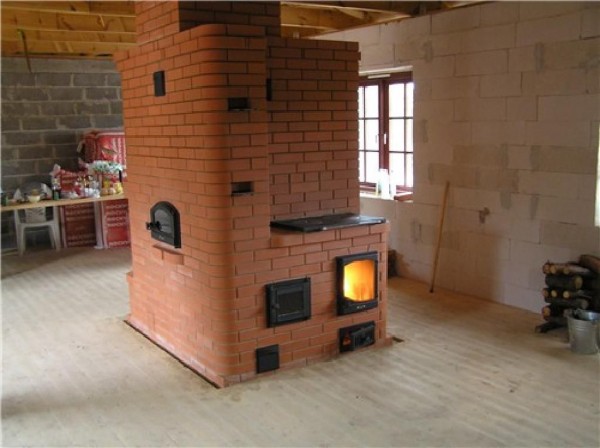

Вот и готова отопительно варочная печь с духовкой

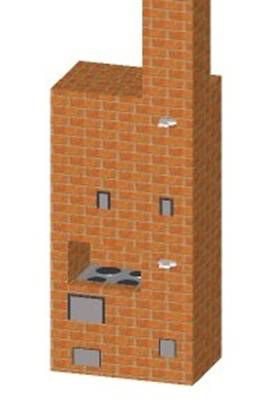

Вот и готова отопительно варочная печь с духовкой
Узнайте, как обеспечить герметизацию примыкания кровли к трубе дымохода, из нашей новой статьи.
Цены на огнеупорный кирпич
Огнеупорный кирпич
Строим двухколпаковую отопительно-варочную печку
Такая печка обеспечит эффективный обогрев 40-45 м2 пространства, что является вполне внушительным показателем как для конструкции столь скромных размеров. Габариты основания — 5х3,5 кирпича, т.е. порядка 128х89 см. По высоте такая печь имеет 2,25 м.
Принцип работы

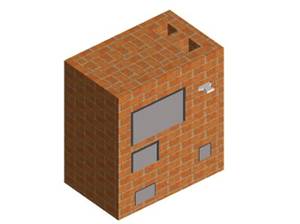

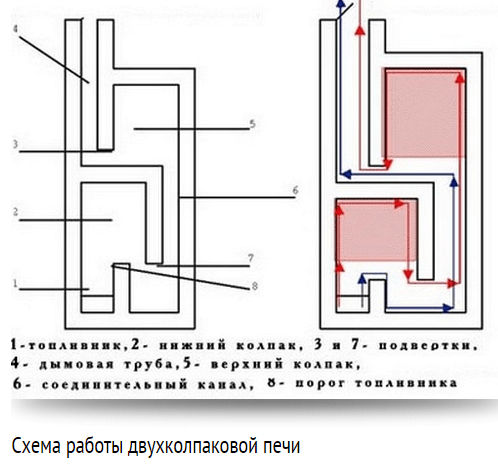

На схемах продемонстрированы все ключевые особенности конструкции двухколпаковой печки.

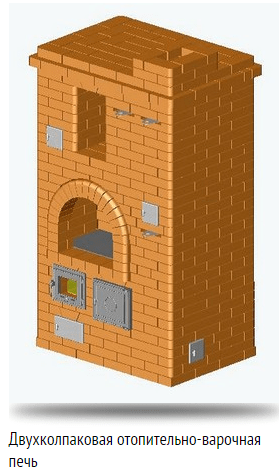

Двухколпаковая отопительно-варочная печь

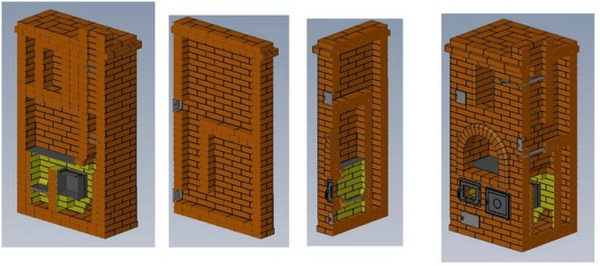

Для пущей наглядности показаны вертикальные разрезы конструкции в разных ракурсах.
Двухколпаковая отопительно-варочная печь
Сперва рекомендуется выложить каждый ряд кирпичей без использования глиняного раствора. Так вы сможете детальнее разобраться в особенностях кладки конструкции и подогнать элементы по размеру.
Выкладываем сплошной 1-й ряд кирпича. Проверяем ровность каждого элемента уровнем.
Выкладываем второй такой же сплошной ряд. Желательно, чтобы он имел скругленные углы – так красивее.
При кладке 3-го ряда приступаем к оформлению поддувальной камеры и духового шкафа, а также задаем форму нижнего колпака. При этом оставляем 200-миллиметровый канал между духовым шкафом и колпаком внизу. Отсюда же начинаем футеровать греющиеся части конструкции огнеупорным кирпичом.
Важно! Шамотный кирпич расширяется в процессе нагревания, поэтому между огнеупорными и простыми керамическими элементами кладки нужно оставлять зазор в 0,5 мм. Зазор можно оформить при помощи гофрированного картона. Довольно быстро этот материал выгорит и оставит необходимый просвет.
На третьем же ряду устанавливаем дверку поддувала и пару очистных дверец.
Приступаем к кладке 4-го ряда. Зазор между духовкой и нижним колпаком уменьшаем до 180 мм. Кладку ведем так, чтобы в задней левой части места, отведенного для размещения духовки, кирпичи выступали внутрь. На них в дальнейшем будет опираться короб духового шкафа.
При кладке пятого ряда уменьшаем зазор между стенкой колпака и духовым шкафом до 12 см. Начинаем оформлять топочную камеру. Она будет находиться выше поддувала. Перекрываем часть поддувального отделения кладкой и создаем разрезы. Укладываем решетку колосника на подготовленные разрезы так, чтобы между ее краями и кладкой оставался 5-миллиметровый зазор.
На шестом ряду кладки начинаем формировать стенки топочной камеры над колосником. Для этого используем огнеупорный кирпич. Одновременно обустраиваем вертикальный канал, соединяющий колпаки вверху и внизу. Оформляем пространство для монтажа духового шкафа.
1-6 ряд
На этом же этапе монтируем духовой короб. Между кладкой и коробкой духовки оставляем 5-миллиметровый зазор. Для оформления требуемого зазора обматываем короб духовки асбестовым шнуром в точках его контакта с кирпичной кладкой. Также оставляем 20-миллиметровое свободное пространство за задней стенкой короба.
При кладке седьмого ряда монтируем дверку топочной камеры. Лучше всего использовать стеклянную дверцу с возможностью регулирования потока воздуха, однако и обыкновенное чугунное изделие отлично подойдет.
Укладываем восьмой ряд аналогично седьмому.
Выкладываем девятый ряд в соответствии со схемой порядовки.
При кладке десятого ряда перекрываем духовой короб и топочную дверцу.
На 11-м ряду формируем участок для варочной поверхности. При этом кирпичи, уложенные с переднего края печки, нужно немного сдвинуть наружу.
Следующий ряд выкладываем аналогично 11-му, но используем исключительно красные кирпичи.

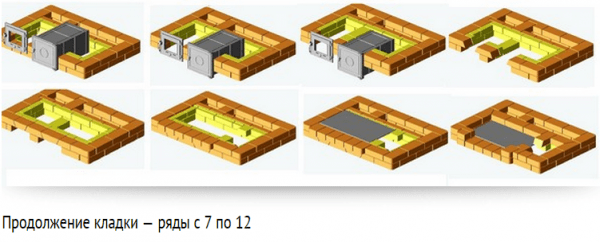

7-12 ряды
При кладке 13-го ряда кирпичей оформляем «летний» ход в полкирпича.
Следующий ряд выкладываем аналогично 13-му.
При выкладке 15-го ряда начинаем формировать арку. Ее высота составит порядка 260 мм. Чтобы выложить арку, мы стачиваем кирпичи под конусную форму. Размер широкой части такого конуса будет составлять 140 мм, а узкой – 45 мм.
На 16-м ряду перекрываем нижний колпак. На этом же этапе с правой стороны нашего «летнего» хода устанавливаем задвижку, фиксируя ее в предварительно подготовленных углублениях. Срезаем стыкующиеся с аркой кирпичи под требуемый угол.
Следующий ряд выкладываем подобно 16-му.
При кладке 18-го ряда приступаем к формированию колпака вверху. Монтируем пару прочистных дверок.
При выкладывании 19-го ряда кирпичи кладем аналогично 18-му ряду.
На следующем ряду формируем колпак вверху. Устанавливаем опорные уголки из металла. На них будет уложен ряд кладки, перекрывающий проем, расположенный над плитой.
При кладке 21-го ряда перекрываем пространство над плитой, оставляя открытыми лишь дымовые отверстия и колпак вверху.
22-й ряд кладем подобно предыдущему.

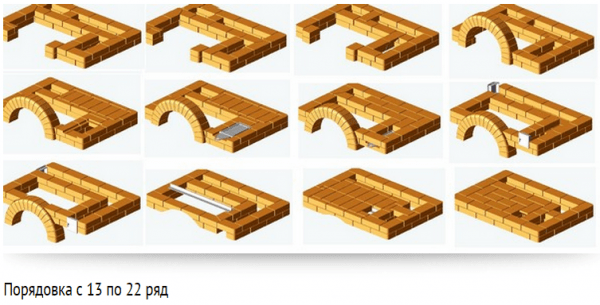

13-22 ряды
При кладке 23-го ряда поднимаем колпак вверху и приступаем к строительству камеры сушки. Устанавливаем прочистную дверку.
На 24-м ряду кладки справа от отделения сушки оформляем сочлененный с ней канал. Он поспособствует дополнительной циркуляции воздуха.
Ряды с 25-го по 27-й кладем аналогично 24-му ряду.
При кладке 28-го ряда монтируем в предварительно созданные вырезы 2 задвижки.
На 29-м ряду кладки объединяем вытяжки сушильного отделения, варочной камеры, а также дымового канала.
При оформлении 30-го ряда перекрываем сушильную камеру полностью.
На 31-м ряду перекрываем всю плоскость, оставляя открытым лишь отверстие для отведения дыма. Этот ряд должен иметь увеличенную площадь. Укладываем внешние кирпичи с 40-миллиметровым выступом наружу.
При кладке 32-го ряда возвращаем площадь поверхности к прежнему значению.
На 33-34 рядах начинаем выкладывать дымоотводную трубу. Выводим ее через кровлю на нужную высоту. Этот показатель определяется индивидуально. По правилам дымоход должен возвышаться над наивысшей точкой крыши не менее чем на 0,5 м.
Вы можете рассмотреть возможные варианты, как сделать дымоход для твердотопливного котла, в нашей новой статье.

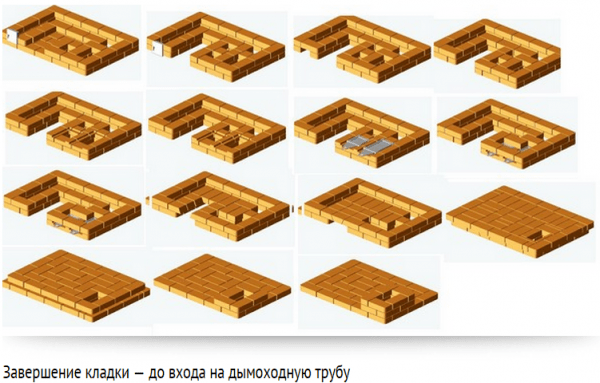

Кладка от 23 ряда
После завершения кладки печке рекомендуется дать просохнуть в течение 2-3 недель. Финишную отделку выполняйте на свой вкус. Можете побелить печку, облицевать ее плиткой, оклеить изразцами и т.д.
