Опалубка для фундамента: как сделать и установить + способы сэкономить

Опалубка — это конструкция из щитов, распорок и упоров, которая служит для придания бетонным и железобетонным изделиям формы. Если говорить о строительстве, то эта система необходима при заливке фундамента любого типа, но самые большие конструкции нужны при устройстве ленточного монолитного фундамента. Применяют опалубку и при создании армирующих поясов в кладке стен из строительных блоков. В тех же строениях часто вверху необходим армированный пояс для создания прочного основания для крепления кровельной системы. Формируется он тоже при помощи опалубки. Нужна будет эта конструкция и при заливке бетонных дорожек или бетонировании отмостки, при некоторых других видах работ.

Съемная и несъемная

По принципу использования опалубка бывает съемной (разборной) и несъемной.  Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.

Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.

Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.

Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т. д.  Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.

Требования к опалубке

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона. Потому к материалам для опалубки предъявляются довольно серьезные требования по части прочности. Кроме того, собранные щиты должны иметь гладкую и ровную внутреннюю поверхность: она формирует стены фундамента, а на них затем закрепляются гидро- и/или теплоизоляционные материалы. Крепить их легче к ровным (хотя бы относительно) поверхностям.

Материалы для съемной конструкции

В строительных организациях есть конструкции из металла, собираемые на шпильках и болтах. В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП. В качестве упоров и распорок используются деревянные бруски. Никто не мешает изготовить конструкцию из металла, но это очень дорого и при одноразовом использовании нерентабельно.

При строительстве коттеджа или дачного домика чаще всего применяют щиты из досок. Породы использовать можно любые, и хвойные, и лиственные.  Лучше брать обрезную: через опалубку не должен сочится раствор, а с необрезной доской такого добиться нереально.

При высоте фундамента до 1,5 метров доска для опалубки должна иметь толщину не менее 40 мм. Скрепляются щиты при помощи брусков сечения 60*40 мм или 80*40 мм. Если высота фундамента большая — он глубокого заложения — таких брусков будет недостаточно для того, чтобы удержать массу бетона. При высоте больше метра использовать нужно брусок 50*100 мм и больше.  Для сборки используют гвозди или саморезы. Их длина — 3/4 от общей толщины доски и бруска (для приведенных выше размеров 60-70 мм).

Делают опалубку и из фанеры. Есть даже специальная опалубочная, ламинированная бумагой с синтетическими пропитками. Покрытие имеет повышенную стойкость к агрессивным средам, которой и является жидкий бетон. Маркируется этот материал ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки — 18-21 мм. Щиты собираются на металлический или деревянный каркас. Деревянный каркас делают из бруска 40*40 мм, крепеж использовать нужно более короткий —  50-55 мм. При использовании фанеры работать будет проще с саморезами: гвозди забиваются тяжело.

ОСБ используется для этой цели нечасто, но такой вариант тоже имеет место. Толщина примерно такая же: 18-21 мм. Конструктивно ничем не отличается от щитов из фанеры.

Размеры листов этих листовых материалов подбирайте исходя из габаритов требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, потому можно брать низкосортные материалы, которые и называют обычно «строительными».

Из чего сделать опалубку для фундамента решайте сами: зависит от цен на эти материалы в вашем регионе. Обычный подход —  экономический: что  дешевле, то и используют.

Опалубка для ленточного фундамента своими руками

Самая объемная — опалубка для ленточного фундамента. Она повторяет контуры дома и всех несущих стен с двух сторон ленты. При строительстве более-менее большого здания с большим количеством перегородок, расход на материалы для опалубки фундамента будет очень значительный. Особенно при глубоком заложении фунлдамента.

Конструкция щитов и их соединение

При сборке опалубки своими руками важно делать щиты прочными: им нужно будет удержать массу бетона до тех пор, пока не произойдет отвердение.

Размеры щитов опалубки меняются и зависят от геометрии фундамента. Высота — чуть выше, чем высота фундамента, длину каждого щита определяете сами, но обычно она от 1,2 до 3 м. С очень длинными конструкциями работать неудобно, так что оптимальная длина порядка 2 м. Суммарная длина всей опалубки  должна быть такая, чтобы они становились точно по разметке фундамента (не забудьте учесть толщину щита).

При изготовлении опалубки из досок, нарезаете несколько штук одинаковой длины, скрепляете при помощи брусков и гвоздей или саморезов. При использовании гвоздей забивают их с внутренней стороны щита, загибают на бруске. С саморезами работать проще: их не нужно загибать, так как за счет резьбы они  обеспечивают плотное прилегание элементов. Их закручивают с внутренней стороны щита (той, которая будет обращена к стенке фундамента).

Первый и последний брусок крепят от края на расстоянии 15-20 см. Между ними, на расстоянии 80-100 см, ставят дополнительные. Чтобы устанавливать щиты опалубки было удобно, два-три бруска (по краям и в середине) делают на 20-30 см длиннее. Их заостряют и при монтаже забивают в грунт.

Щиты из фанеры или ОСБ собираются на раме из бруска. При сборке важно хорошо укрепить углы. В данной конструкции они — самое слабое место. Усилить их можно при помощи металлических уголков.

Установка опалубки своими руками

Если щиты сделали с несколькими удлиненными брусками, их нужно выставлять по шнурам натянутой разметки. Сложность состоит в том, что одновременно выставлять нужно и в вертикальной плоскости. Для фиксации можно использовать забитые по отметке и выставленные по вертикали бруски. При установке плоскость щитов выставлять вплотную к этим брускам. Они будут и поддержкой, и направляющими.

Так как дно траншеи или котлована должно быть ровным (уплотняют его и ровняют под уровень), то выставлять горизонтально щиты должно быть просто. Старайтесь не сильно забивать их: легче потом будет выравнивать. Опускаете один из углов до уровня подсыпки. Щели быть не должно, раствор вытекать не должен. Добившись плотного прилегания, берете строительный уровень, прикладываете вдоль щита и молотком забиваете второй край до тех пор, пока верхняя кромка не будет установлена горизонтально. Следующий щит уже выставляете относительно установленного: они должны находится на одном уровне и в одной плоскости.

Если щиты сделаны без длинных брусков, на дне котлована, по линии разметки ленты, закрепляют брусок, который будет служить упором. Щиты приставляются к нему вплотную, потом при помощи укосов и распорок фиксируются.

Укрепление — раскосы и упоры

Для того чтобы под массой бетона опалубка не развалилась, ее необходимо закрепить снаружи и изнутри.

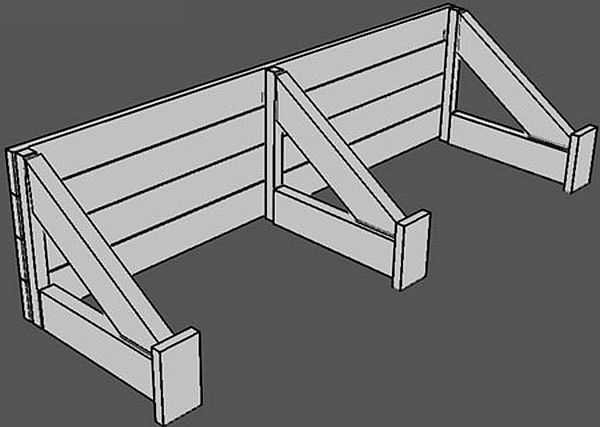

Снаружи устанавливают раскосы. Подпорки должны стоять не реже, чем через метр. Особое внимание нужно уделять углам: тут ставят упоры в обе стороны. Если высота щита больше 2 метра, то одного пояса упоров недостаточно. В этом случае делают как минимум два яруса распорок: верхний и нижний.

Стабилизировать необходимо и расстояние между двумя противоположными щитами. Для этого используют шпильки из арматуры диаметром 8-12 мм, прокладки из металла и гайки соответствующего диаметра. Шпильки устанавливают в два яруса: вверху и внизу, на расстоянии 15-20 см от края.

Длина шпилек больше ширины ленты примерно на 10-15 см. Есть два варианта:

• На обоих концах арматуры нарезается резьба. Тогда на каждую шпильку потребуется по две металлические уплотняющие пластины и гайки.
• С одной стороны шпильку загибают и расплющивают, с дугой нарезается резьба. В этом случае гайка нужна одна (пластин по-прежнему две).

Внутреннее расстояние между щитами, равное проектной ширине ленты, фиксируется при помощи отрезков пластиковых труб. Их внутренний просвет должен быть чуть больше толщины шпилек.

Сборка происходит следующим образом:

• В обоих щитах сверлятся длинным сверлом отверстия.
• Между ними устанавливается отрезок трубы.
• Продевается шпилька.
• Устанавливаются металлические пластины (не дадут шпильке разорвать материал щита).
• Закручиваются и подтягиваются гайки.

Работать нужно вдвоем, а лучше — втроем. Один внутри между щитами устанавливает трубки, и по человеку для установки шпилек и закручивания гаек.

При снятии опалубки сначала раскручивают гайки и вынимают шпильки, затем демонтируют откосы и упоры. Освобожденные щиты снимают. Их можно использовать дальше.

Как потратить меньше

На изготовление опалубки для ленточного фундамента уходит много материала: щиты формируют всю ленту с двух сторон. При большой глубине расход очень большой. Сразу скажем: есть возможность сэкономить. Изготовить только часть опалубки и  заливать не все в один день, а частями. Несмотря на распространенное мнение, на прочности фундамента это почти не отразится (если знать секреты), а сэкономить  можно прилично. Делить фундамент можно или по горизонтали, или по вертикали.

Заливка слоями

При большой глубине заложения выгоднее делать заливку частями по горизонтали (слоями). Например, требуемая глубина 1,4 м. Можно разбить заливку на два или три этапа. При двух этапах потребуется сделать щиты высотой 0,8-0,85 м, при трех — 50-55 см.

Порядок работ такой:

• Выставляется опалубка из сделанных коротких щитов, вяжется арматура на весь требуемый объем.
• Заливается бетон по высоте сделанной опалубки.
• Через 7-8 часов после заливки нужно будет мастерком снять верхний слой со всей поверхности ленты. При вибрировании бетона цементное молочко поднимается вверх. Застывая, оно становится хрупким и ломким. Именно этот слой и нужно будет удалить. В результате поверхность получится неровной и шершавой, а это улучшит сцепление (адгезию) со следующим слоем бетона.
• При температуре +20°C, через три дня опалубку можно снимать, очищать щиты и крепить их выше. Снимая щиты, вынимаете шпильки. Трубки можно оставить в бетоне. Они уже стали частью монолита. Иногда их вынимают, а отверстия заполняют раствором.
• Выставляете опалубку выше и снова заливаете.


При установке второго (и третьего, если надо) яруса щиты немного находят на уже залитый участок, охватывая ленту с боков. Стопором и упором при этом служит обычно нижний ряд шпилек. Потому при их монтаже, ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки нарезаны. Остается только поставить другие трубки вернуть на место шпильки и поставить наружные упоры и раскосы. Времени на установку следующего слоя опалубки уходит уже не так много.

Почему такой способ не повлияет на прочность фундамента? Потому что при расчете прочность бетона в расчет не берется. Она идет в «запас». К тому же нагрузка в ленточных фундаментах распределяется вдоль длинной стороны. А в длину у нас разрывов нет.  Так что фундамент будет стоять долго.

Вертикальное деление

Второй способ — разбивка плана по вертикали. Фундамент можно разделить на две или три части. Только нужно делить не ровно «по линии», а разнести стыки на некоторое расстояние.

В выбранной для установки части здания устанавливаете опалубку  с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри установленной части вяжете арматурный каркас. При этом прутки продольной арматуры должны выходить за пределы опалубки не менее чем на 50 диаметров используемой арматуры. Например, используется пруток 12 мм. Тогда минимальный выпуск за пределы опалубки будет 12 мм * 50 = 600 мм. Следующий прут привязывается к этому выпуску, и один за другой они будут заходить на эти 60 см.

Одна важная деталь: разбивая план дома по частям, делайте так, чтобы заканчивались заливаемые в этот период «куски» на разном уровне (см на картинке).

Заливаете собранный участок бетоном. Как и в предыдущем методе, через 7*8 часов нужно будет оббить раствор, но уже на вертикальных поверхностях. Берете молоток и сняв боковину-заглушку, оббиваете цементно-песчаный раствор до щебенки (возле опалубки будет, скорее всего, слой раствора без заполнителя). В результате поверхность будет щербатой, что хорошо для сцепления со следующей порцией раствора.

Эти методы смело можно использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там рабочие нагрузки на бетонные стены и фундамент несравнимо больше.

Есть еще одна хитрость. Все говорят, что доски или фанеру потом можно будет использовать во вспомогательных работах. На практике получается по-другому: пропитавшуюся цементом древесину или фанеру пилить невозможно. К тому же она становится грязной и шершавой, а зачистить и отшлифовать ее тоже нереально: никакое зерно «не берет». Так вот, чтобы древесина (и фанера, если неламинированная) осталась пригодной, лицевую часть щитов  обтягивают плотной пленкой. Ее крепят строительным степлером и скобами. Если она повредится, замена занимает совсем немного времени. Усовершенствованная таким способом опалубка дает почти идеально ровную поверхность фундамента, что облегчает последующие работы по гидро- и тепло- изоляции.
