Обустраиваем дачный водопровод из скважины

Обустроить водопровод на даче своими руками из скважины очень даже возможно, если, конечно, эта скважина находится именно на вашей территории, а не пробурена в складчину и ею пользуются также и ваши соседи. Всё дело в том, что в трубу вы сможете поместить не более одного погружного насоса.

А вся его автоматика может находиться только в одном месте и водоразборный узел монтировать следует только после насосной станции. Но это уже бытовые, а не технические проблемы, а нас интересуют именно монтажные работы, о чём мы и поговорим ниже, а кроме того, продемонстрируем вам видео в этой статье.

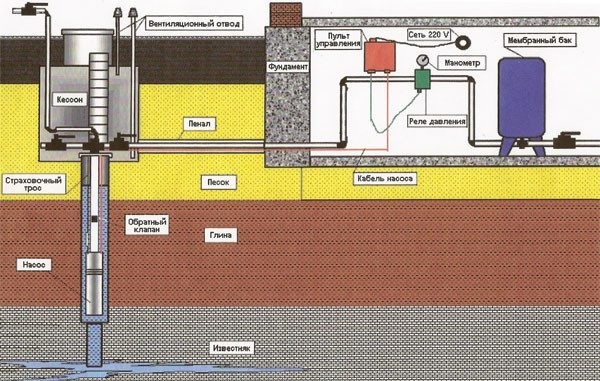

Устройство водопровода на даче от скважины: принципиальная схема

Водопровод в дом

Скважина

Примечание. Следует отметить, что существует два типа скважин – артезианские и “на песок”.
Второй вариант (он более мелкий) вы можете бурить самостоятельно, не испрашивая ни у кого разрешения и не собирая каких-либо справок.
А вот артезианские слои принадлежат государству, так что для бурения таких скважин вам потребуется пакет документов и платная лицензия на добычу воды.

Дебит скважины

• По большому счёту, при бурении скважины на неё должен выдаваться технический паспорт, в котором её дебит, но, к сожалению, не всё у нас делается так, как этого требует законодательство, поэтому, вам, возможно, придётся самостоятельно определить этот параметр. Он необходим для того, чтобы вы знали, какой мощности насос можно использовать, точнее, какое количество санузлов скважина сможет обслуживать одновременно.
• Для этого вам нужно будет отметить уровень зеркала (до этого хотя бы сутки не пользуйтесь ею) и откачать из скважины всю воду, можно, тем же насосом, который вы будете использовать, а затем засечь, за какое время она наполнится до вашей метки – этот уровень называется статическим. Теперь вам остаётся объём откачанной воды разделить на время её пополнения, и вы получите дебит – Vоткачанной воды/tзаполнения=дебит скважины, который вы можете перевести на литры в минуту, в час или м3/мин, м3/час.
• Теперь вам нужен насос, который вы подберёте по дебиту (м3/час), а параметры самого агрегата вы сможете увидеть в техническом паспорте (инструкция по эксплуатации) или на корпусе. Во время монтажа, когда будете опускать насос в скважину, не фиксируйте его сразу – сначала запустите его и дождитесь, пока уровень воды стабилизируется, то есть, откачка будет равняться пополнению. Вот это и будет статический уровень, по которому следует измерять уровень погружения насоса (минимум, 30 см от зеркала).

Наименование санузла	Расход воды
Краны умывальника	0,4 м3/час
Биде	0,4 м3/час
Унитаз	0,4 м3/час
Краны мойки	0,7 м3/час
Посудомоечная машина	0,7 м3/час
Машина-автомат для стирки	0,7 м3/час
Душевая кабина	0,7 м3/час
Гидрант для поливки сада (огорода)	0,7 м3/час
Ванна	1,1 м3/час

Расход воды в течение часа разными санузлами

Траншеи и приямки

Траншея от скважины с кессоном к дому

Вам в любом случае придётся рыть траншею, ведущую от скважины к дому, по которой будет проложен электрический кабель для подключения глубинного насоса и сама водопроводная 32-миллиметровая труба – сейчас для этого используют ПНД – полиэтилен низкого давления.

Глубина траншеи напрямую будет зависеть от климата в вашем регионе, её нужно рыть на 50 см глубже точки промерзания грунта, так что в некоторых местах это может быть более полутора метров. Дно обязательно засыпается песочной подушкой высотой не менее 2 см – это позволяет равномерно распределить всю нагрузку на трубу, когда её присыпают грунтом.

Если ваш загородный дом стоит на ленточном фундаменте, то весьма возможно, что его подошва тоже находится ниже точки замерзания и тогда придётся проходить не под лентой, а сквозь неё.

Для этого придётся пробивать бетон, в котором, скорее всего, есть армирующий каркас, так что здесь следует использовать в качестве насадки на перфоратор не победитовую или алмазную фрезу, а сверло и зубило (армирование, если вы на него наткнётесь, потом вырезается болгаркой).

Для того чтобы была возможность свободно работать в траншее с перфоратором, с наружной и внутренней стороны здания, выкапываются приямки – размер определяется вашими собственными габаритами.

Для удобства профилактического обслуживания скважины делается колодец – его можно выложить из кирпича или бетонных широких колец и закрыть сверху крышкой. Позднее, при необходимости, оголовок скважины утепляют. Также. Вместо бетонированного кессона используют скважинный адаптер, о котором мы расскажем ниже.

Адаптер

Pitless adapter

В тех случаях, когда нет возможности или просто желания монтировать бетонный кессон, с помощью которого можно обслуживать оголовок скважины, прибегают к подключению трубы через адаптер, цена которого получится гораздо ниже, нежели монтаж бетонного колодца. Такое устройство достаточно легко монтируется ниже уровня замерзания грунта, о чём мы вам сейчас и расскажем.

Делаем отверстие

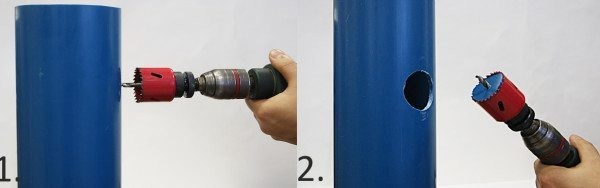

После установки скважины обсадная труба будет выше, чем это требуется, поэтому, лишнюю часть срезают болгаркой, оставляя над поверхностью земли кусок, который позднее закроется оголовком. После этого в трубе, ниже точки промерзания грунта алмазной или победитовой фрезой делается отверстие для монтажа этого самого переходника.

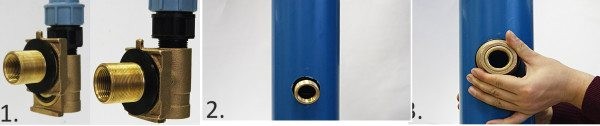

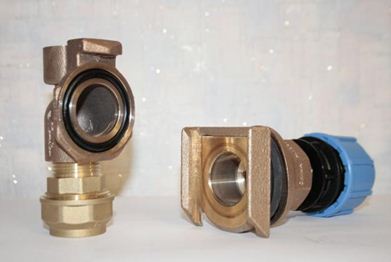

Так рассоединяются части адаптера

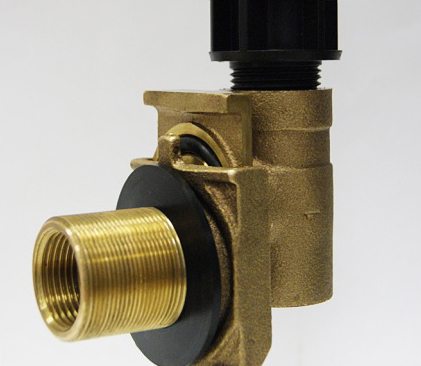

После того, как мы сделали отверстие, рассоединяем адаптер на две составные части – они просто выходят одна из другой по пазам, как это видно на верхнем фото. Та часть, которая имеет патрубок с наружной резьбой (видно, что на него накручена гайка) нужна для крепления на трубу.

Крепим наружную часть адаптера к обсадной трубе

Закрепить ее на трубе достаточно просто – вам нужно просто достать рукой изнутри трубы патрубком до отверстия и зафиксировать его с наружной стороны гайкой, но это удаётся довольно редко, только когда оголовок ниже уровня грунта. Если до отверстия большое расстояние, то эта деталь опускается туда с помощью штанги (адаптер собран и штанга накручена на другую его часть) или проволоки.

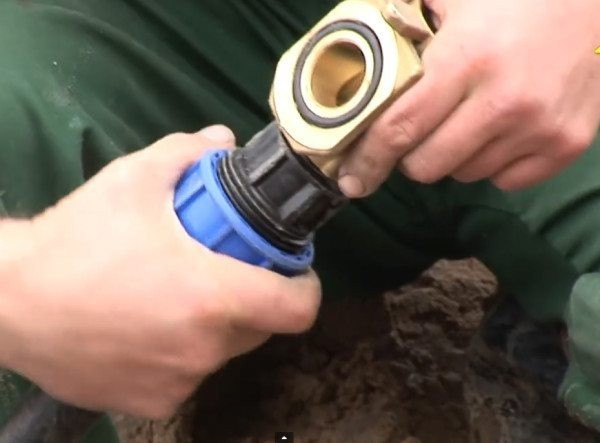

ПНД трубу крепим компрессионным фитингом

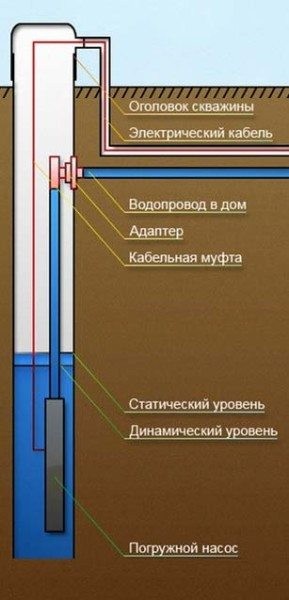

Начинаем сборку – накручиваем на насос обратный клапан и отмеряем кусок полиэтиленовой трубы от клапана до адаптера с таким расчётом, чтобы глубина погружения в воду была, как минимум, на 30 см ниже статического уровня (это понятие разъяснялось выше).

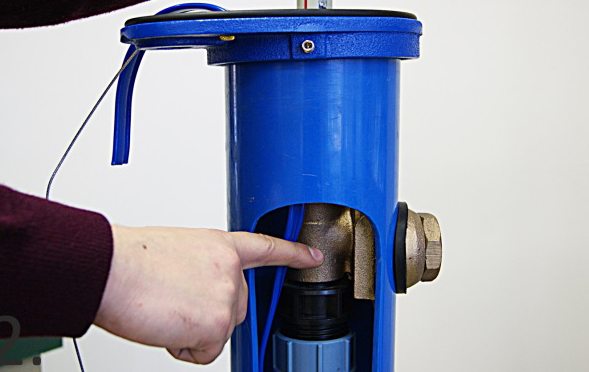

Соединение двух компонентов в скважине (разрез)

Теперь можно приступать к основной и окончательной фазе монтажа насоса – для этого нам уже не обойтись без штанги, которая накручивается на внутреннюю часть адаптера – эта часть хорошо видна на фотографии, где показано, как рассоединяется адаптер – нечто вроде чёрной чаши сверху.

Так вот, теперь вам нужно сначала погрузить в трубу насос, удерживая его за гибкую полиэтиленовую трубу, а затем продолжать погружение с помощью штанги – сразу сделайте на ней метку, чтобы вы знали, достала ли внутренняя часть адаптера до наружной (метка на штанге делается по наружной части трубы). Скорее всего, вам не удастся попасть в пазы с первого раза, но это не повод для расстройства сделайте ещё несколько попыток и вы обязательно попадёте.

Примечание. В качестве вспомогательной штанги можно использовать ту же ПНД трубу с компрессионным фитингом – прикручиваете фитинг к месту крепления (чёрная чаша), а затем крепите к нему трубу.
Только ПНД нужно зафиксировать жёстко, а фитинг к адаптеру прикручивайте не до конца, чтобы легче было снимать после окончания монтажа.

Трос, который крепится к насосу для фиксации, прикручиваем к оголовку внатяжку, так, чтобы насос держался именно на нём, а не на адаптере или электрическом кабеле. Электрокабель можно присоединять к клеммам на оголовке, но можно просто выпустить его в траншею, миную эти клеммы – всё равно его придётся наращивать, так как до здания его будет недостаточно.

Заводим воду в дом

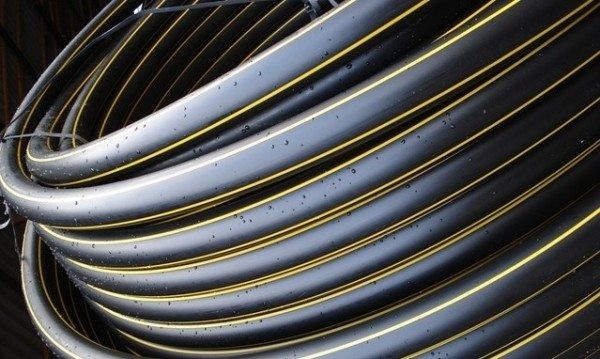

32-миллиметровая полиэтиленовая труба (ПНД)

Накручиваем на адаптер компрессионную полиэтиленовую муфту для труб и к другому её концу закрепляем трубу ПНД, которую разворачиваем по траншее до самого дома, только нужно сделать запас для ввода.

К этому времени у нас должна быть готова траншея с песочной подушкой и отверстие под или в ленте фундамента, а также приямок в помещении. Кессон в доме обычно обкладывают кирпичом, а затем штукатурят, но иногда для этой цели используют бетонные кольца или даже широкую пластиковую бочку.

Узел подключения

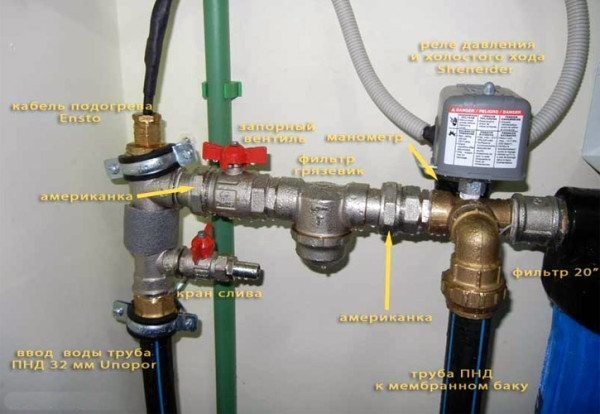

Итак, представим условную ситуацию, что мы уже завели полиэтиленовую трубу и электрический кабель в кессон, который оборудовали в помещении (траншею засыпать ещё рано – это делается только после испытаний). Теперь нас интересует дальнейшая схема водопровода на даче из скважины и сразу после ПНД трубы мы устанавливаем магистральный кран (греющий кабель в расчёт не идёт – это по желанию), после которого врезается фильтр грубой очистки.

На верхней фотографии видно, что далее, по схеме, подключается блок с реле давления и датчиком сухого хода, хотя автор этой статьи пришёл к выводу, что лучше покупать датчик и реле раздельно – это продлевает их эксплуатационный ресурс. Во всяком случае, из строя может выйти только один прибор, а не весь блок.

К клеммам реле подключается кабель от насоса и шнур, который идёт к розетке с питанием 220В, а вот датчик сухого хода можно и не устанавливать, но он служит для того, чтобы автоматически отключать насос, если тот не качает воду, то есть, работает “всухую”.

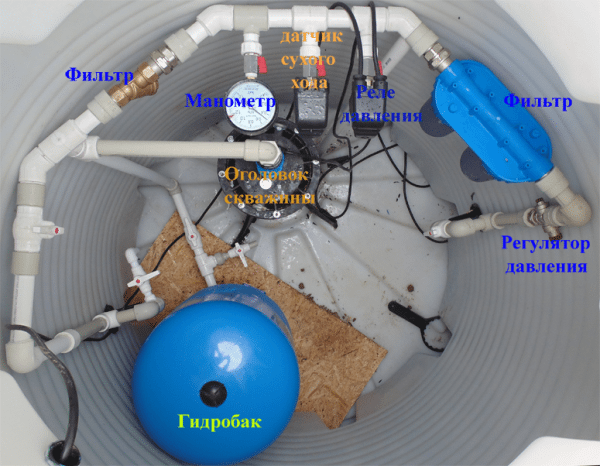

Так выглядит насосная станция в приямке (кессоне)

Мембранный бак можно врезать где угодно, то есть, до реле или после него, это не имеет значения, так как в любом случае давление будет создаваться в самом баке и на участке трубы от обратного клапана до запорного крана водораспределения. Чем больше этот бак, тем реже будет срабатывать реле на запуск и остановку насоса, так как увеличится резервное давление, но эта ёмкость не должна быть более 100 литров.

Кроме того, режим пуска и остановки насоса зависит от настроек, установленных на реле давления. В заводском исполнении по умолчанию пуск срабатывает при давлении 2 атмосферы, а стоп – при 3 атмосферах. Но вы можете расширить этот диапазон, установив пуск на 1,5 атмосфер, а остановку на 5 атмосфер. Увеличивая разрыв, вы уменьшаете число запусков и остановок двигателя, что увеличивает его эксплуатационный ресурс.

Заключение

После окончательной сборки водопровод на даче из скважины нужно протестировать и если всё работает нормально, и нигде нет протечек, нужно засыпать траншею и заделать место входа трубы в фундамент цементным раствором или плиточным клеем, чтобы внутрь помещения не попала почвенная влага. Трубу сначала засыпают песком, чтобы покрыть её на 5-8 см, затем поливают водой для усадки песка и забрасывают сверху грунтом.
