Обратный клапан для водопровода – обзор модификаций и их основные особенности

Водопроводный обратный клапан предназначен для того, чтобы обеспечивать движение потока жидкости только в одном направлении. Данное устройство подходит для любых коммуникаций и позволяет экономить воду за счет того, что она не уходит обратно, а задерживается в системе. Рассмотрим основные виды конструкций, особенности их установки и эксплуатации, очень важно выбрать правильный вариант для тех или иных условий.

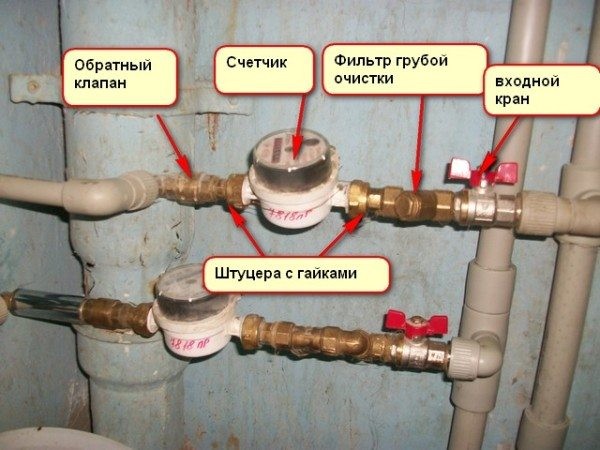

На фото: в частных домах и квартирах устройство чаще всего устанавливается сразу за счетчиком расхода воды

Типы крепления узлов

Многие не понимают, для чего нужен обратный клапан в водопроводе, между тем его наличие обязательно в системах, где водозабор осуществляется из колодца либо скважины. Устройство помогает поддерживать определенное давление в системе и препятствует утечке воды даже при отключении электричества. Благодаря клапану насос никогда не работает «насухую», что значительно продлевает срок его службы.

Устройства отличаются по разным параметрам, и первый из них, который следует учитывать, вид крепления, который может быть самым различным:

Сварка или пайка	Тут все понятно и по названию – узел фиксируется путем приваривания к трубопроводу, при этом он может быть из самых разных материалов. Естественно, работу невозможно сделать без сварочного оборудования
Фланцы	Фланец представляет собой систему, в которой два элемента в форме диском стягиваются по радиусу болтами. Этот вариант наиболее востребован в конструкциях большого диаметра благодаря удобству и простоте
Муфты	Муфтовое крепление используется на трубопроводах небольшого диаметра и представляет собой узлы с внутренними резьбовыми соединениями. Этот вариант наиболее распространен в частной застройке
Межфланцевое крепление	Этот вариант подходит для изделий плоской формы, они просто-напросто зажимаются между двумя фланцами для соединения труб. Для этого надо использовать болты увеличенной длины, в остальном же соединение производится так же, как и без клапана

Важно!
Подбирать тот или иной тип крепления нужно совместно со специалистом, который будет осуществлять монтаж.
Тогда вы не ошибетесь с вариантом крепления и приобретете требуемое.

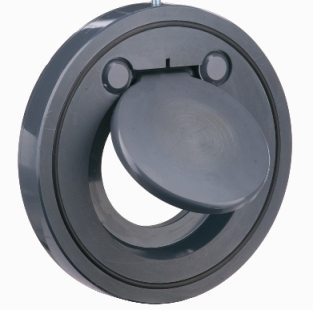

Межфланцевый клапан просто-напросто зажимается в конструкции

Виды конструкций

Мы разобрались,зачем нужен обратный клапан на водопроводе и как он может крепиться в системе, теперь рассмотрим основные разновидности, применяемые в системах водообеспечения чаще всего.

Межфланцевые клапаны

Рассмотрим основные особенности подобных систем:

• Их главные преимущества – небольшие размеры и достаточно демократичная цена. Этот вариант наиболее компактен, что особенно важно в местах, где наблюдается острый дефицит пространства.
• Инструкция по установке крайне проста: элемент просто зажимается в крепежном узле, главное – поставить его в правильном положении, чтобы система открывалась по направлению движения потока.
• Основной рабочий узел – прижимной диск, который держит пружина определенной жесткости. Под давлением потока система открывается, а когда он ослабевает – пружина закрывает диск и предотвращает вытекание жидкости.
• Системы, в которых существует вероятность гидроудара, используют двухстворчатые механизмы, с их помощью достигается высокая степень защиты. Система представляет собой два полукруга, укрепленных на оси, которые закрываются в случае возникновения обратного потока, для смягчения ударов на многих механизмах предусмотрены амортизирующие узлы.

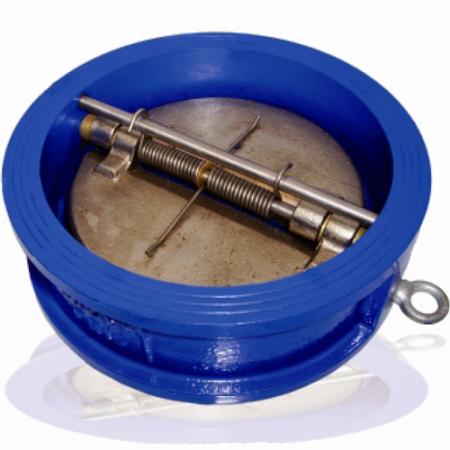

Двухстворчатые системы очень быстро реагируют на изменение направления потока

Лепестковые конструкции

В таких системах запорный узел реализован следующим образом:

• Главный элемент – специальный золотник-захлопка, ось которого располагается выше проходного отверстия. Под давлением потока захлопка поднимается и система наполняется.

  Лепестковый обратный клапан со смотровым стеклом – для водопровода этот вариант хорош тем, что можно контролировать работу системы

• При снижении давления, конструкция захлопывается, что приводит к повышенному износу, поэтому лучше выбрать вариант с амортизирующей системой.
• Главное преимущество подобных вариантов – способность работать в трубопроводах больших диаметров.

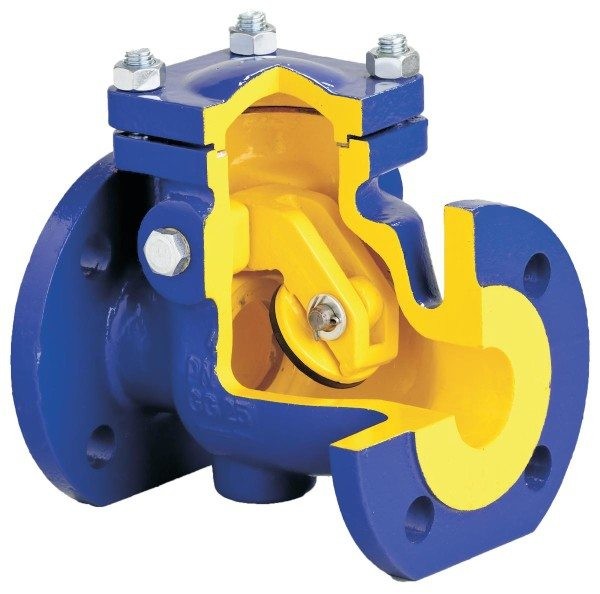

Так выглядит обратный поворотный клапан изнутри

Шаровые механизмы

Этот вариант отличается от других по следующим критериям:

• Система представляет собой узел, внутри которого располагается шар, двигающийся по специальной наклонной полости.
• Поток может поднять шар, двигаясь только в одном направлении, когда оно меняется, шар опускается – и перекрывает полость.

Еще один интересный вариант системы

Обратные подъемные клапаны

Этот тип изделий используется довольно часто и работает следующим образом:

• Главный элемент – подъемный золотник, двигающийся вверх-вниз. При достаточном давлении воды в трубах он поднимается и пропускает поток, при падении давления он опускается в седло и перекрывает систему.
• Если вы проводите монтаж своими руками, помните, что узел должен располагаться на горизонтальных участках трубопровода так, чтобы ось клапана находилась в строго вертикальном положении.

Важно!
Самым большим достоинством данного варианта является возможность его ремонта без снятия узла.
То есть, можно заменить отдельные детали или почистить систему без разборки трубопровода.

• Помните, что этот вид плохо переносит среды, в которых присутствуют механические частицы и другие загрязнения.

Вывод

Обратный клапан обязательно нужно включать в систему, это позволит поддерживать постоянное давление в системе и исключить утечку воды обратно. Видео в этой статье расскажет некоторые важные моменты и наглядно покажет их.
