Обратный клапан для канализации: для чего нужен и когда необходима установка

Продолжаем цикл публикаций, посвящённых системам канализации – основным принципам их обустройства, правилам проведения проектирования и монтажа, требованиям по безопасной эксплуатации, рекомендациям по регулярному профилактическому обслуживанию. Грамотно спланированная и собранная канализация не должна приносить владельцу дома или квартиры много хлопот. Однако ж, специфика этой инженерной системы такова, что даже незначительная авария порой превращается в настоящую «трагедию».

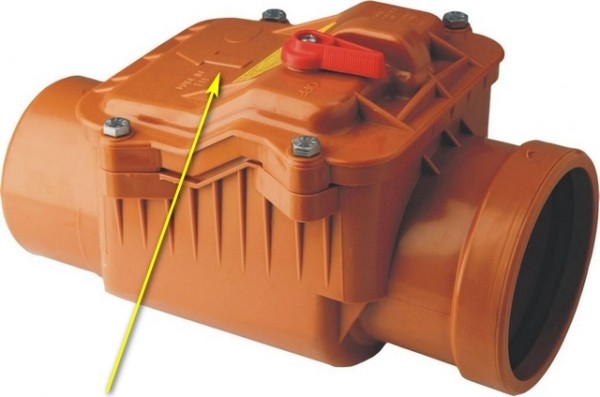

Обратный клапан для канализации

Тема сегодняшнего рассмотрения – особый прибор в системе канализации, который как раз и призван сводить к минимуму последствия некоторых аварий. Устройство, о котором, кстати, далеко не все знают, будет полезно как для владельцев загородного дома, так и для хозяев квартир, особенно расположенных на нижних этажах. Это — обратный клапан для канализации: для чего он нужен, как устроен и работает, что оценивают при выборе, где и как устанавливается.

Для чего нужен обратный клапан?

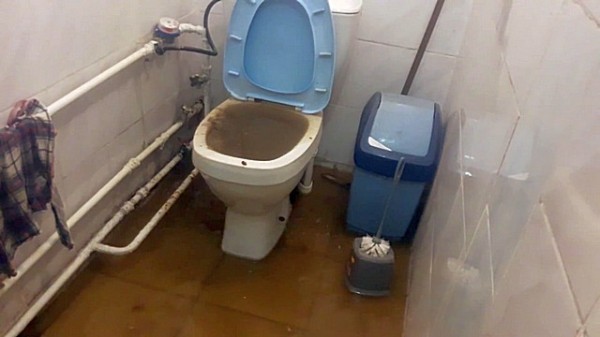

А об этом очень эмоционально могут поведать те, кому хоть раз в жизни доводилось пережить «фонтан» канализационных стоков из унитаза, заливающий порой не только санузел, но и распространяющийся на соседние помещения. Более отвратительного катаклизма на бытовом уровне, пожалуй, и представить сложно. Мало того, что приходится бороться с банальным потопом — вода насыщена нечистотами, и приходится преодолевать всю свою брезгливость. А потом еще – и бороться с оставшимися «ароматами», которые после проведения самой тщательной уборки все равно уходят далеко не сразу.

Каждый, кому довелось пережить подобную «катастрофу», запомнит ее «прелести» на всю оставшуюся жизнь.

А как такое может случиться? Ведь канализация проектируется и монтируется так, чтобы вода постоянно, по всей длине проложенных вертикальных и горизонтальных участков труб, имела свободный выход самотеком, под действием сил гравитации?

Да, действительно, этого случаться не должно. Тем не менее, к такому приводят или неграмотно выполненная прокладка труб, или нарушения правил эксплуатации канализации.

Например, есть четко сформулированные рекомендации по уклону труб, в зависимости от их диаметра. Но иногда «мастера» считают, что они умнее разработчиков  СНиП, и, может быть, с целью упрощения разводки, поступают по-своему, давая уклон «на глаз». А вот это уже может привести к появлению потенциально уязвимых к засорению участков трассы. Причем, что интересно, недопустим ни меньший, ни даже более крутой уклон – все должно быть в соответствии с рекомендациями.

Уклон канализационный труб – какой нужен, и почему это так важно?

Казалось бы, что плохого в том, если увеличить уклон – ведь вода станет сходить только быстрее? Оказывается, такое «самовольство» может потом наказываться получением плотного, трудно пробиваемого засора. Каким же должен быть уклон канализационных труб по строительным нормативам – читайте в специальной публикации нашего портала.

К таким последствиям может приводить прогиб трубы, если некачественно была насыпана песчаная подушка, выполненный без использования колодца поворот или перепад глубины расположения подземной трассы. Могут быть и иные причины, так сказать, «конструкторского» свойства.

Но это в большей мере касается владельцев домов с автономной системой отвода стоков. Здесь несколько проще, так как если стоки явно стали плохо уходить, хозяин обычно сразу начинает «бить тревогу» и предпринимать какие-то срочные радикальные меры по восстановлению работоспособности своей системы. И до этих пор запрещает своим домашним нагружать канализацию.

А вот по-настоящему катастрофические потопы все же больше свойственны квартирам на нижних этажах городских многоэтажек. Здесь уже приходится грешить не на дефекты конструкции канализационной системы, а на крайне низкий уровень культуры (или банально – общего интеллектуального развития) отдельных жильцов дома.

Нисколько не задумываясь о последствиях и игнорируя замечания (а иногда – и агрессивно реагируя на них), они упорно продолжают бросать в канализационные трубы (в основном, конечно, через унитаз) все, что только может через него пройти. В том числе полиэтиленовые пакеты, обычную бумагу, тряпки, крупные отходы пищи, картофельные очистки и многое другое.

Причины превращения унитазов в «грязевой вулкан» — засор в стояке или трубе последующего горизонтального участка.

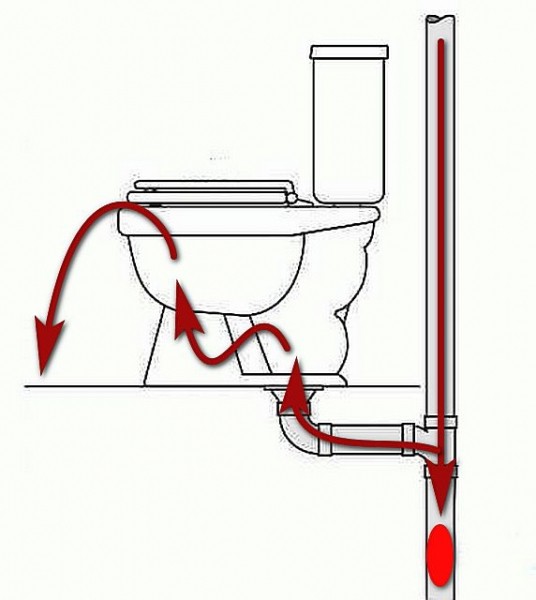

Все это – предпосылки для образования пробок в стояке (на схеме условно показана красным эллипсом) или в трубах после перехода стояка на горизонтальный участок, например, в подвале многоэтажки. В итоге у пополняющихся стоков появляется внешний подпор, им деваться некуда, и они начинают заполнять полости труб. Внешне это может проявиться не сразу, или может быть хозяевами замечено с опозданием, то есть весь стояк квартир по всем этажам продолжает активно пользоваться канализацией.

Первая открытая точка для свободного выхода воды (по закону сообщающихся сосудов) – это как раз унитаз квартиры, расположенной первой над засором. Вот вам и потоп с нечистотами!

Закупориванию пробками все же больше подвержены горизонтальные участки труб. Поэтому в главной «зоне риска» оказываются как раз первые этажи. Но и жильцам других этажей не стоит спокойно «почивать на лаврах» — практика мастеров-сантехников знает десятки примеров образования пробок и на вертикальных стояках.

Да и хозяевам домов с автономной канализацией, в правильности монтажа которой они абсолютно не сомневаются, тоже успокаиваться нельзя.

Понятно, что навести порядок среди своих домочадцев, научив их правилам эксплуатации канализации – намного проще. Но где гарантия, что ребенок в процессе игры не смоет в унитаз какую-то свою мягкую игрушку или еще что-нибудь, способное спровоцировать образование пробки? Так что потоп тоже может случиться, правда, конечно, не столь масштабный, так как хороший хозяин сразу начнет предпринимать адекватные меры.

Кроме того, в частном доме имеется еще одна потенциальная угроза подтопления жилья через канализацию – во время очень сильных или долго непрекращающихся дождей, во время массового таяния снега, в период половодья, когда коллекторы могут переполняться и не справляться со своей функцией своевременного отвода собранных объемов стоков.

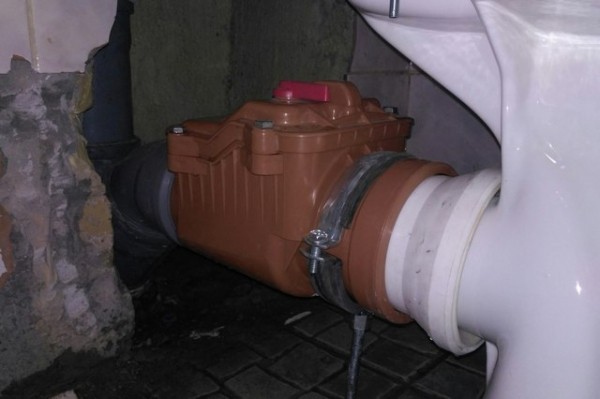

Обратный клапан в частном доме установлен для предотвращения затопления внутренней канализационной разводки в случае переполнения коллектора. Хотя, если честно, объединение коллекторов бытовой и ливневой канализации – это крайне опасное решение…

Напрашивается следующий вывод: чтобы обезопасить свои «владения» от подобных неприятностей, необходимо какое-то устройство, расположенное между стояком и внутренней квартирной разводкой. Такое, чтобы оно беспрепятственно пропускало канализационные стоки наружу, в сторону слива, но в то же время – надежно закрывало проход для любых «подарков» извне. Именно такую роль (и не только, кстати) выполняет обратный клапан для канализации.

Известны случаи, когда через незащищенную обратным клапаном канализационную трубу в туалет пробирались весьма неприятные и опасные «посетители».

Кстати, иногда становится очень актуальной и иная способность такого обратного клапана. Известно немало случаев, когда канализационные трубы становится «тоннелем» для проникновения в дом непрошенных гостей – крыс. А в южных широтах, если верить сообщениям, иногда пробираются и более «экзотические» представители животного мира, например, пресмыкающиеся. Так вот — обратный клапан на канализационной трубе прекрасно предохранит дом и от такого нежелательного «визита».

Как устроен канализационный обратный клапан

Устройство обратного клапана, как правило – нехитрое. Их самого названия уже понятно, что он должен исключать возможность тока жидкости в противоположном нормальному направлении. Затвор (заслонка) в нейтральном положении опущен вниз, и даже при небольшом напоре выпускаемых канализационных стоков откроется, уступая им дорогу. Но если появляется перемещение в обратном направлении, (вызванный переполнением трубы дальше по ходу трассы), заслонка тут же перекроет проход.

Цены на обратный клапан для канализации

обратный клапан для канализации

Различия клапанов по способу врезки в систему

Клапаны устанавливаются на канализационные трубы различного диаметра.

• Как правило, модели, используемые на бытовом уровне, приведены к стандартам пластиковых канализационных труб с раструбным соединением – от 50 мм и выше.

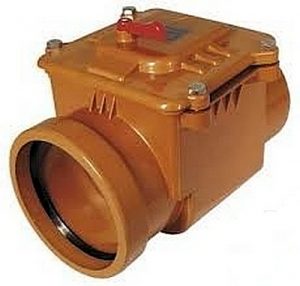

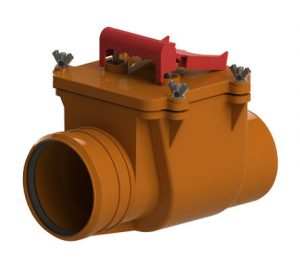

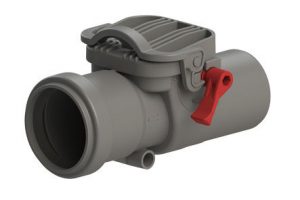

Обратный канализационный клапан со стандартным раструбным соединением для трубы диаметром 50 мм.

• Начиная с диаметра DN200 и выше (как правило, в частной практике с такими канализационными разводками сталкиваться не приходится) обычно используются уже металлические клапаны с фланцевым соединением. При их монтаже уже требуется привлечение специалистов, в том числе для выполнения сварочных работ – для приваривания фланцев в нужных точках трассы.

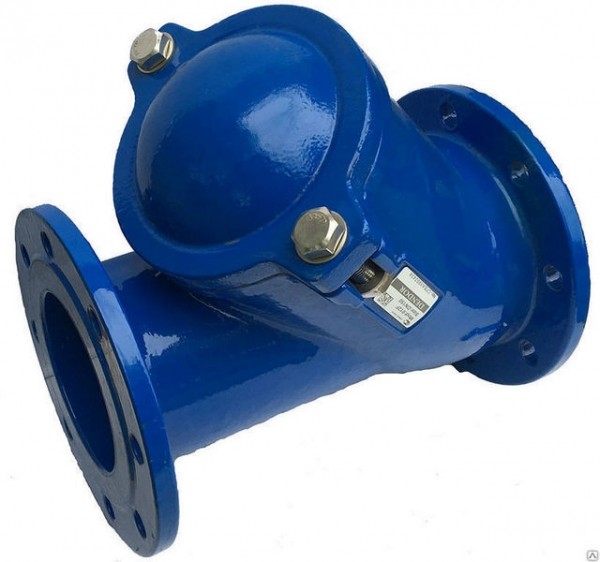

На иллюстрации – шаровой обратный клапан в металлическом корпусе с фланцевым соединением.

• Клапаны на металлических канализационных трубах могут не крепиться непосредственно к фланцам, а устанавливаться между двумя фланцами, которые затем обтягиваются по кругу болтами или шпильками.

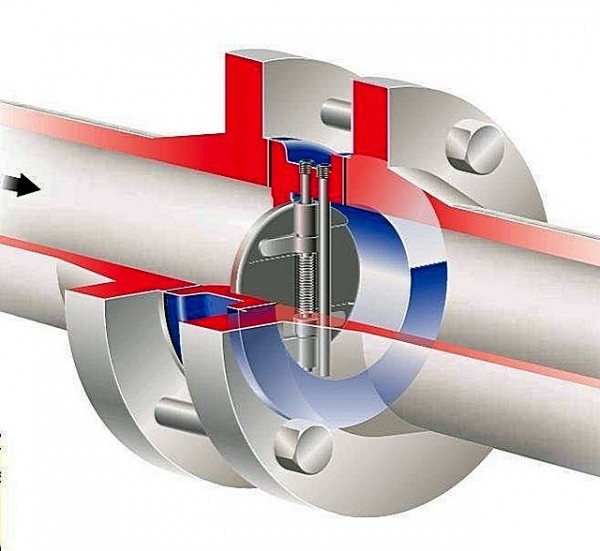

Пример обратного клапана межфланцевой установки.

Такие устройства более компактные, и проще в установке, хотя бы с тех позиций, что обжимать приходится один комплект шпилек на фланце. Но зато в подобных клапанах уже никак не «втиснуть» ревизионное окно, так что при подозрениях на неполадки или засор придется проводить обязательный демонтаж.

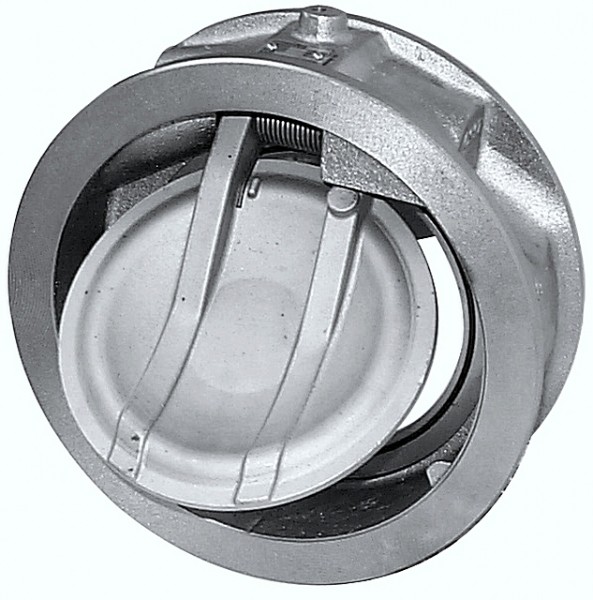

Компактный клапан может быть зажат (обтянут) между двумя фланцами соседних участков трубы. У такого способа монтажа есть и достоинства, и недостатки.

• В автономных канализационных системах – вряд ли, а в централизованных, да, могут встречаться обратные клапаны в металлическом корпусе с патрубками, предназначенными для установки в раструбы чугунных канализационных труб старого образца.

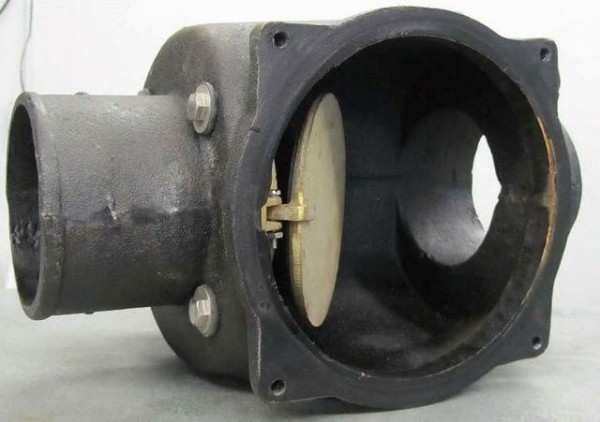

Обратный канализационный клапан в чугунном корпусе.

• Наконец, существуют обратные клапаны, которые устанавливаются или в начале , или в конце трубы. Например, оснащенные собственной внешней манжетой, которые надевается на выходной патрубок (выпуск) унитаза. А далее уже одевается раструб канализационной трубы, и заслонка оказывается внутри нее.

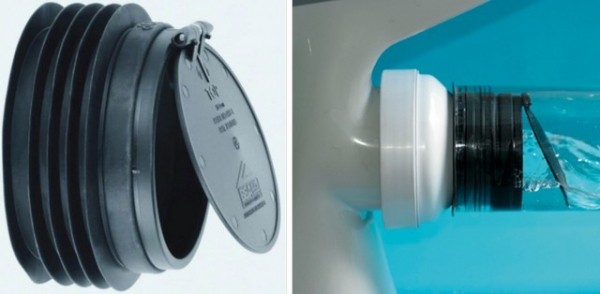

Один из простейших обратных клапанов в виде манжеты с заслонкой, с установкой непосредственно на выпуск унитаза. «Прозрачность» трубы, понятное дело, показана исключительно для правильного представления о работе затвора.

Или, наоборот, с раструбом — для установки на конец последней по ходу трассы трубы. Например, при входе в перепадный или поворотный колодец, или же в точке сброса из трубы в канализационный коллектор.

Клапан, можно сказать, бескорпусного исполнения, открытого типа. Устанавливается, естественно, на самом обрезе канализационной трубы, например, в точке слива собранных стоков в коллектор, камеру септика, колодец.

Здесь в большей мере как раз защита не от обратного потока канализационных стоков (хотя и с этой задачей, в принципе, клапан справится). Но, скорее, подпружиненная створка становится непреодолимым препятствием для проникновения в канал трубы всякой нежелательной живности, например, крыс. То есть при отсутствии тока жидкости жерло трубы будет поддерживаться закрытым.

Различия по принципу действия запирающего механизма

Различаются обратные канализационные клапаны и по принципу действия их запирающего механизма.

Поворотный или лепестковый клапан

Они поставлены на первое место хотя бы потому, что, наверное, более 90% всех клапанов (если даже не больше), используемых на канализационных трубах в масштабе квартиры или загородного частного дома – именно такой конструкции.

Устройство нехитрое. Затвором служит круглая створка, шарнирно закрепленная в корпусе изделия. Створка может быть подпружиненной или даже закрываться просто под действием силы тяжести. В моделях для горизонтального монтажа подвижное крепление этого «лепестка» размещено сверху.

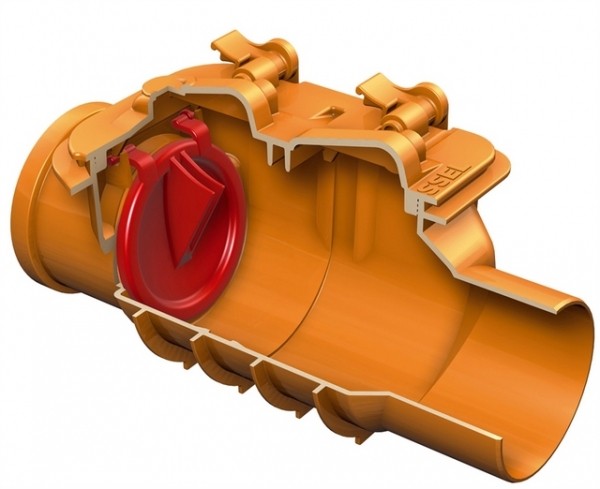

Красным цветом показана заслонка, которая свободно шарнирно закреплена сверху.

При перемещении сточных масс створка под напором жидкости приоткрывается. Чем больше перемещаемый объем стоков – те сильнее откроется затвор. Но если поток направится в противоположную сторону (появится внешний подпор), створка будет прижата напором к седлу, к которому она хорошо подогнана. То есть клапан не пропустит обратный поток нечистот в сторону дома или, на локальном уровне – в сторону сантехнического прибора.

Сама по себе заслонка, к сожалению, является препятствием для свободного прохождения крупных включений в сточные воды. И если хозяева все же допускают вольности в правилах эксплуатации канализации (о чем рассказывалось выше), клапан сам порой становится местом засора. Поэтому такие изделия принято оснащать ревизионными окошками. Эти проемы могут закрываться крышкой, фиксируемой винтами или защелками, резьбовой заглушкой и т.п. В любом случае – это элемент конструкции клапана позволяет быстро и без проведения какого-то сложного демонтажа добраться до «проблемного» места, чтобы произвести прочистку.

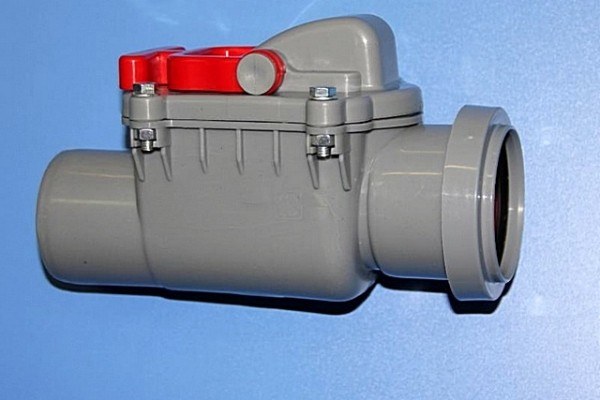

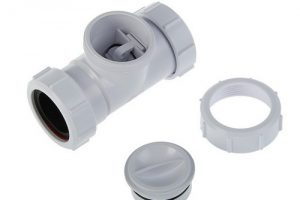

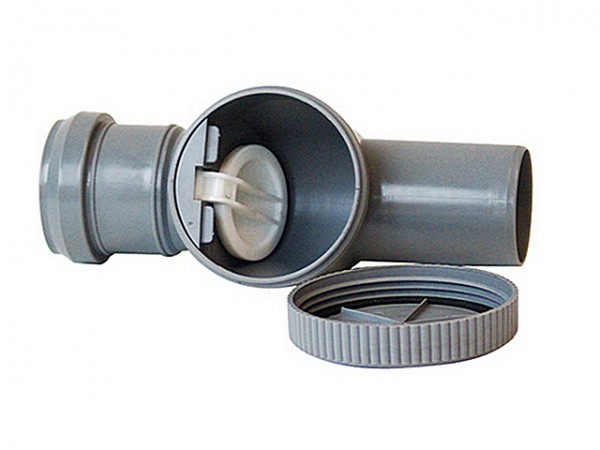

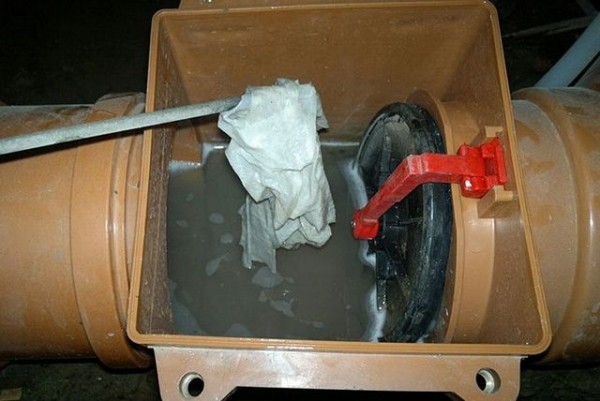

Обратный клапан на трубу 50 мм со снятой ревизионной резьбовой крышкой. Очень хорошо видна заслонка запирающего механизма.

Поворотных заслонок в клапанах диаметром 110 мм и более может быть и две. Это, во-первых, страховка для гарантированного срабатывания устройства, если скажем, на седле одной их заслонок задержится какая-то помеха для плотного прилегания створки. А во-вторых, вторая заслонка обычно оснащается еще и рукояткой ручного управления. Она позволяет при необходимости быстро выполнить аварийное перекрытие клапана. В некоторых моделях рукоятка дает возможность установить и максимальную величину открытия створки – когда появляется потребность в регулировке интенсивности потока выпускаемых стоков.

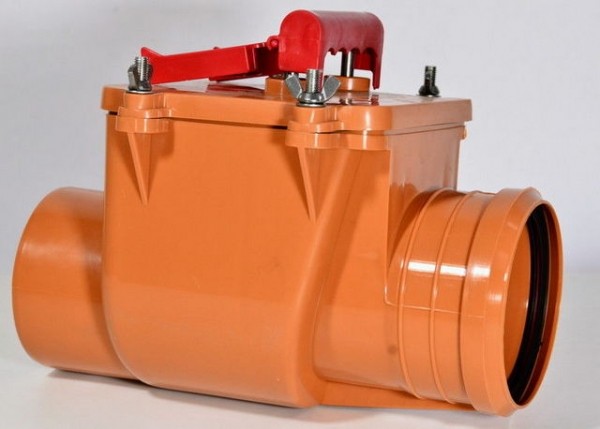

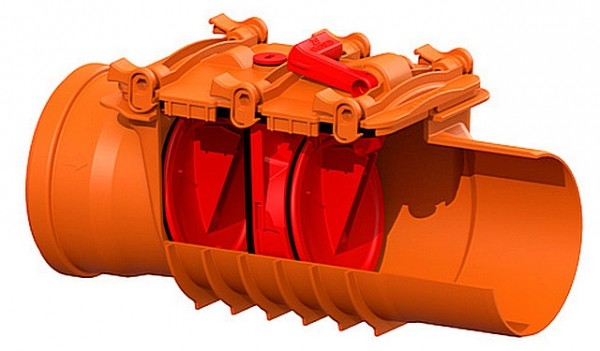

Обратный канализационный клапан с двумя поворотными створками. Причем – одна из них еще и оснащена рычагом ручного управления заслонкой.

Впрочем, большинство капанов и с одной заслонкой все равно оснащаются рукояткой аварийного перекрытия.

Самые навороченные модели могут оснащаться еще и электроприводом, позволяющим удаленно управлять закрытием заслонки. Но необходимость такого в не слишком масштабной домашней канализационной сети – спорная. Впрочем, дело, конечно, хозяйское.

Запорный механизм подъемного типа

Нечасто встречающийся, но все же.

Это клапан, собранный в металлическом корпусе с соединительными фланцами, нижняя часть которого практически идентична обычной вентильной задвижке. Только вместо самого вентиля сверху закреплена крышка. На ней с нижней стороны имеется направляющий канал для перемещения штока с тарельчатой заслонкой. Имеется пружина, которая в спокойном состоянии удерживает заслонку прижатой к седлу на нижней части корпуса клапана.

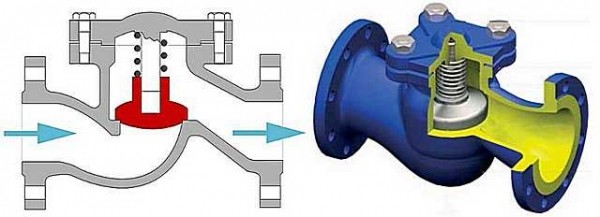

Примерное устройство и принцип работы обратного клапана с подъёмной заслонкой.

Усилие, создаваемое пружиной, таково, что поток канализационных стоков своим напором должен без проблем приподнять заслонку, то есть проход открывается. Но если движение жидкости начинается с противоположной стороны – обратный поток будет «помогать пружине», то есть своим напором плотно прижимать тарелку к седлу.

Надо сказать, что это не самое удачное решение именно для канализационных разводок, в которых стоки могут содержать крупные включения. Из-за сложности формы канала в корпусе такого клапана, он может стать потенциальным местом засора. Съемная крышка, конечно, позволяет проводить прочистку, но тем не менее. Для грязной воды с незначительными по размерам примесями-взвесями – ещё пойдет, но для канализационных стоков с их «непредсказуемостью» — лучше не стоит.

Обратный клапан шарового типа

Очень интересную  и надёжную конструкцию представляет собой обратный клапан с заслонкой в виде шара. Перемещение этого шара в полости корпуса устройства обеспечивает перекрытие или открытие прохода для потока стоков.

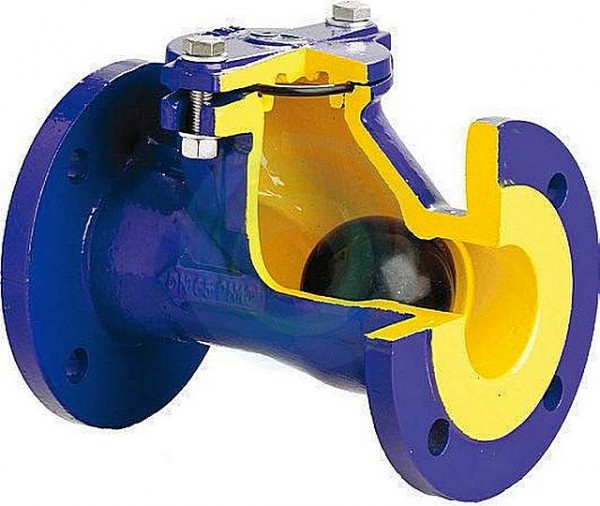

Шаровой обратный клапан в разрезе. Хорошо виден сам шар и специальная полость, куда шар перекатывается потоком при его движении в правильном направлении.

Шар изготавливается из синтетического каучука или же из алюминиевого сплава, но опять же – с каучуковые покрытием. Это важно в плане его хорошего прилегания к седлу капана. Во многих моделях для максимальной герметичности клапана  в закрытом состоянии его седло оснащается еще и эластичной кольцевой прокладкой.

В верхней части корпуса имеется полость (закрытая снаружи крышкой). Именно в это полость (отсек) будет перекатываться шар, если к нему прикладывается усилие со стороны потока жидкости, следующего в правильном направлении (указано стрелкой на корпусе). Для этого на внутренних стенках корпуса выполнены два наклонных выступа–направляющих.

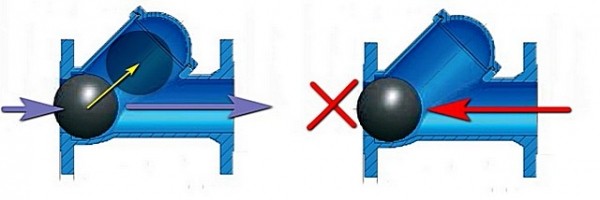

Как это работает? Посмотрим на схеме:

Принцип работы шарового обратного клапана

Все очень просто. В спокойном состоянии шарик под действием силы гравитации скатывается к седлу. В связи с этим такой клапан разрешено устанавливать только на горизонтальном участке канализационного трубопровода, ревизионный окном (скошенным отсеком) исключительно вверх. На вертикальном стояке канализации его не установишь, так как он будет работать в таком случае исключительно при перемещении жидкости снизу вверх, то есть на напорной трубе, коей в нашем случае канализация не является.

Если поток идет в правильном направлении, то давления жидкости достаточно, чтобы преодолеть вектор силы тяжести шара и откатить его выше по направляющим, освободив тем самым проход. Чем больше напор потока – тем выше переместится шар, а значит – тем сильнее откроется клапан.

Но если поток по каким-то причинам сменил направление, то, во-первых, шар сразу откатится назад, к седлу. А во-вторых, напор еще и плотно прижмет шар к седлу, тем самым увеличивая герметичность закрытого положения клапана.

Шаровые клапаны довольно удобны и надежны. Износ шара, безусловно, постепенно идет – могут проявиться признаки протечки при обратном потоке воды. Однако, эта деталь – заменяемая, и изъять старый шар и установить новый — никакого труда нет. Достаточно отвинтить крепления ревизионной крышки, чтобы получить доступ к клапанному механизму. После прочистки полости шар возвращается на место (или меняется на новый), ставится и прикручивается крышка. И всё — клапан вновь обрел полную работоспособность.

И все же встречаются такие устройства в бытовых системах канализации не столь часто, проигрывают в распространенности поворотным. Хотя, по личному мнению автора, не совсем заслуженно.

*  *  *  *  *  *  *

В различных источниках информации можно теще встретить упоминания о клапанах тарельчатого типа, по типу тех, что широко применяются на водопроводных трубах. Или о двустворчатых, с двумя симметричными заслонками0-лепестками, расположенными на центральной оси и раскрывающихся от периферии к центру (очень распространённая клапанная схема на воздуховодах вентиляционных систем).

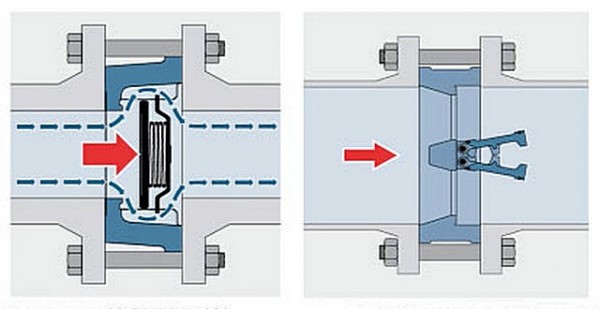

Подпружиненный тарельчатый и симметричный двустворчатый клапаны. Хороши для водопровода, но вряд ли оправдают себя в системе канализации.

Однако, говорить всерьез и применимости подобных устройств на канализационных магистралях – вряд ли имеет смысл. Даже беглого взгляда на показанные схемы должно быть достаточно для понимания, насколько серьёзными препятствиями становятся такие клапанные механизмы для тех загрязнений, что являются свойственными бытовым канализационным стокам. То есть в этих местах обязательно очень быстро и пугающе часто будут образовываться плотные засоры, требующие вмешательства хозяев. И это, заметьте — при совершенно исправной канализации и правильном направлении перемещения стоков. Вот и представьте, насколько удобна будет в эксплуатации подобная система.

Повторимся еще разок – в автономных системах канализации частного дома или на участках внутренней домашней (квартирной) разводки общих систем сбора стоков чаще всего останавливают простые и довольно надежные поворотные клапаны с подвижной створкой, шарнирно закреплённой сверху. Возможен вариант с шаровым запирающим устройством. Все остальные – лучше в указанных масштабах даже не рассматривать.

Когда необходима установка обратного канализационного клапана? Какой выбрать?

В каких случаях без обратного клапана не обойтись?

Необходимо сказать, что обратный клапан все же не рассматривается, как обязательный к установке элемент канализации. Многие системы вполне обходятся и без него. Однако в ряде случаев установка подобного устройства если считается и не категоричным требованием, то уж настоятельной рекомендацией – в полной мере.

1. Это относится к квартирам первых этажей городских многоэтажек. По большому счету, и жильцам второго этажа будет спать спокойнее, если у них вход от стояка защищен обратным клапаном. Объясняется просто – на первом этаже живет рачительный хозяин, который защитил свои владения. То есть ближайшая точка для выхода нечистот при засоре перемещается выше.

Настоятельно рекомендуется установка обратных клапанов в квартирах первых и вторых этажей, как наиболее уязвимых к затоплению при засорении канализации.

Выше виорого этажа обычно не устанавливают, так как создающийся в стояке водяной столб большой высоты сам по себе уже должен «продавить» любой теоретически возможный засор на горизонтальном подвальном участке канализации.

Хотя, «история» знает случаи, когда засоры образовывались и на общих стояках выше уровня первого – второго этажей. Этому могут способствовать, кстати, совершенно ненужные на этих вертикальных «магистральных» участках обратные клапаны. Следует правильно понимать, что любая задвижка, даже полностью открытая, становится лишним препятствием для разнообразного мусора и грязи, переносимых стоками. То есть потенциальной угрозой образования засора.

Если хозяева квартир выше 1 ÷ 2 этажа не уверены в правильности монтажа общедомовой системы и аккуратности эксплуатации канализации своими соседями по стояку, то ничто не мешает и им установить обратные клапаны в узлах перехода квартирной развязки в общую сеть. Да, это дополнительные траты, но иногда они оправданы.

2. Почти то же самое можно сказать о владельцах или арендаторах торговых, офисных или иных помещений в полуподвалах, подвалах, на первых ÷ вторых этажах жилых зданий. Лучше сразу защитить свои владения (пусть даже и временные), нежели впоследствии платить за ремонт, да еще и на фоне вынужденного простоя предприятия (фирмы).

3. Даже если частный дом подключен к центральному канализационного коллектору, или же оснащен высокопроизводительными и тщательно просчитанными, имеющими достаточный эксплуатационный запас локальными очистными сооружениями, хозяевам все равно не стоит самоуспокаиваться. Ситуации случаются разные, иногда даже такие, что кажутся совершенно невероятными даже в теории. Так что лучше дополнить свою систему обратными клапанами, чтобы наверняка застраховаться от затопления канализационными стоками.

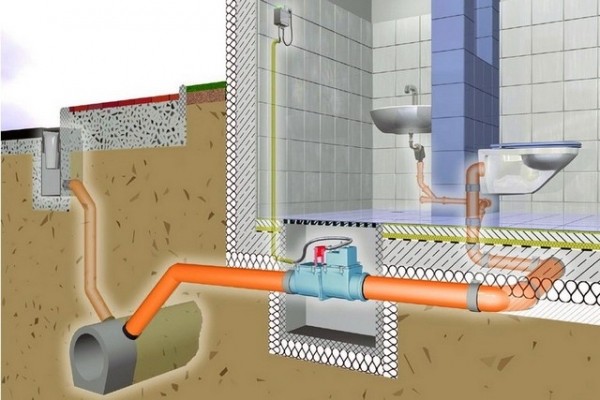

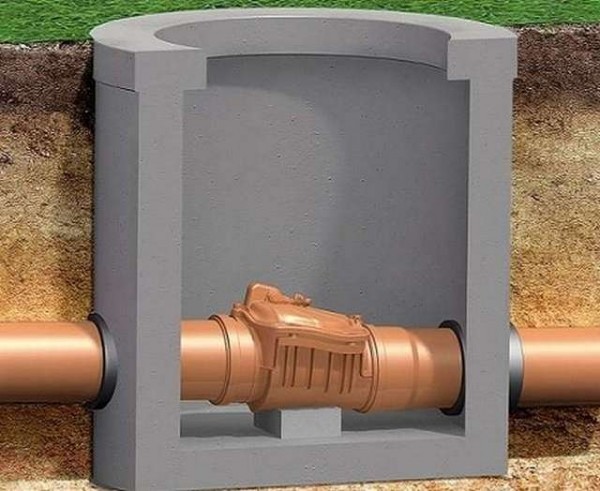

Обратный клапан на канализационной трубе – для него предусмотрен отдельный колодец.

При этом по возможности лучше вынести этот запирающий механизм за пределы дома – на внешний участок трассы, предусмотрев для него отдельный ревизионный колодец. Естественно, при подобном расположении должна учитываться глубина промерзания грунта в регионе, продумываться вопросы термоизоляции на уязвимых к низким температурам участках прокладки трубы.

Цены на канализационные трубы

канализационные трубы

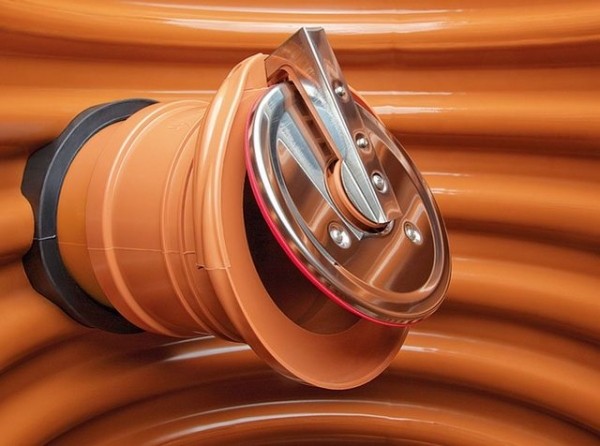

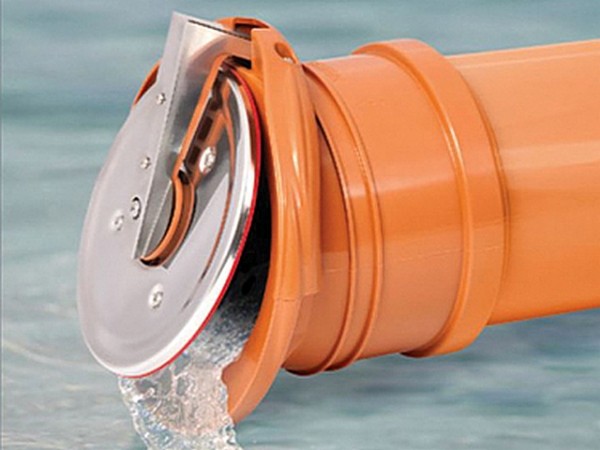

Обратный клапан концевого типа, устанавливаемый на выходе из трубы.

Как уже говорилось, существуют и специальные модели обратных клапанов, устанавливаемся не в разрыв канализационной трубы, а на ее конец. Например, при сливе собранных в доме канализационных стоков в перепадный колодец или коллектор.

Кстати, любой из упомянутых типов клапанов в канализационной системе частного дома становится и преградой от проникновения крыс и прочей нежелательной живности.

Надо добавить еще один нюанс. Конечно, это очень большая удача, если установкой одного качественного клапана удается сразу оградить всю свою внутреннюю разводку обратного тока нечистот извне. Но иногда это сделать невозможно – по различным обстоятельствам. И тогда приходится каждую из труб, подходящую к стояку, оснащать собственным клапаном соответствующего диаметра. Например, один большой клапан на выпуске унитаза, один 50 мм – на трубе, идущей со стороны ванны, умывальника, душевой кабины. И еще один – на трубе, идущей от кухни.

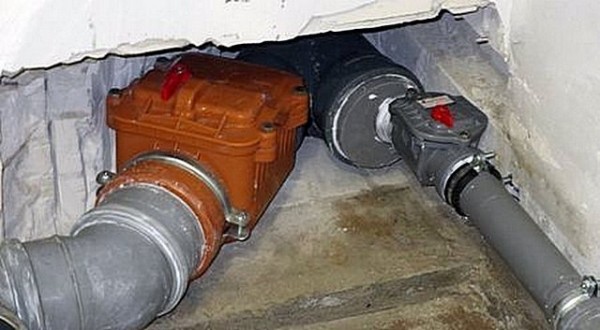

На каждой из труб, сходящихся к стояку или выпуску канализации, может быть установлен свой обратный клапан.

Так, кстати, намного надежнее. Исключается теоретически возможное негативное взаимное влияние различных сантехнических приборов при возникновении общего или какого-то локального засора. Нередко в проблемных системах клапан и вовсе устанавливают на каждый сантехнический прибор. Кроме того, можно приобрести и специальные сифоны для моек и раковин — со встроенным шариковым или лепестковым обратным клапаном. Или же специальные клапаны для установки на слив бытовой техники, подключаемой в водопроводу и канализации (стиральных или посудомоечных машин).

Как выбрать обратный капан?

В ассортименте специализированных магазинов сантехники представлено немало моделей обратных клапанов. Но в основном можно заметить, что многие из них являются аналогами, лишь незначительно различающимися отдельными деталями.

Какие же критерии следует оценивать при выборе клапана?

• Прежде всего, конечно – это диаметр. Подавляющее большинство клапанов для бытовой канализации оснащено раструбным соединением. И рассчитано на установку в трубы диаметром 50 или 110 мм (реже – 160 мм).

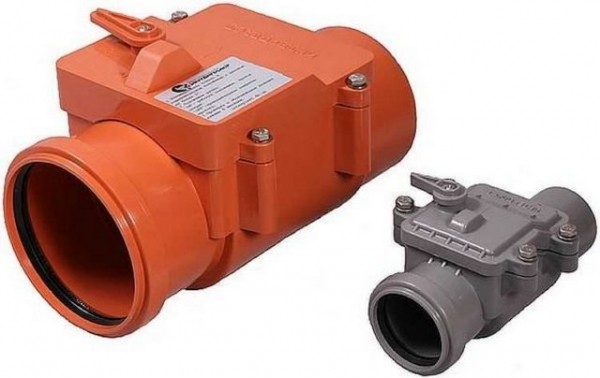

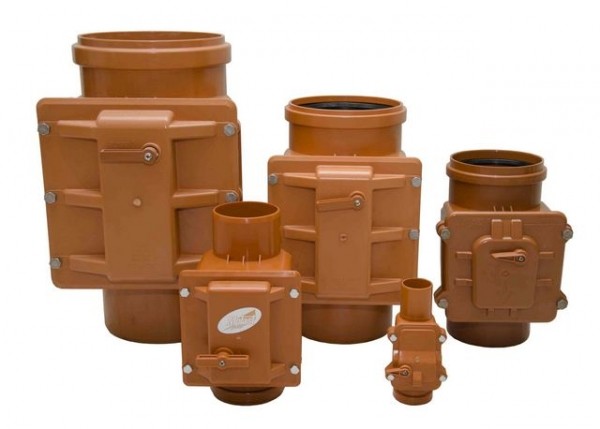

Клапаны одного производителя, сходной конструкции и компоновки, но рассчитанные на разные диаметры канализационных труб.

Клапан рассчитан на монтаж в трубу только конкретного диаметра. То есть установка с использованием каких-то адаптеров для перехода на иной диаметр – не приветствуется.

• Материал изготовления клапана. По большей части представлены пластиковые модели (полипропилен, АBS, ПВХ). И так как в современном строительстве превалируют и пластиковые канализационные трубы, то выбор очевиден.

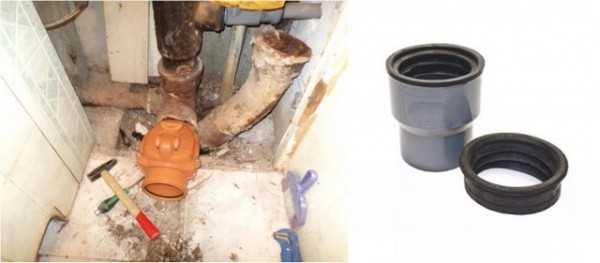

Если в доме (квартире) еще сохранились старые чугунные трубы, и нет желания или возможности их менять, то можно приобрести и соответствующую модель к ним. Хотя, большинство сантехников предпочтёт все же или заменить старую разводку, или же врезать в чугун полимерный клапан – для этого в продаже есть специальные переходные манжеты.

От старых чугунных разводок, безусловно, следует постепенно избавляться. Но если это прямо сейчас невозможно, а клапан нужен срочно, то можно врезать пластиковую модель – с использованием специальных переходных муфт и манжет.

Заслонки качественных клапанов часто изготавливаются из нержавеющей стали.

• Кстати, многие догадливые читатели, наверное, уже поняли, что производители постарались сохранить цветовую маркировку изделий, аналогичную применяемой на трубах. То есть серый цвет – исключительно для разводок, размещенных внутри здания, оранжевые – универсальные, которые можно монтировать и на внешних канализационных сетях.  Материал изготовления «рыжих» приборов обладает повышенной прочностью, устойчивостью к перепадам температур и т.п. Довольно часто допустимые условия эксплуатации обозначены в технической документации изделия.
• В обязательном порядке оцениваются функциональные возможности устройства. В параметрах клапана должно оговариваться, рассчитан ли он только на пропуск воды, или же вполне справляется и с фекальными стоками. Это – очень важно, так как некоторые модели схожи, можно ошибиться, и вскорости получить неработоспособную систему.
• Следует оценить габариты устройства – сопоставить их с местом, где планируется его установка.
• Чаще всего клапаны стараются размещать на горизонтальных участках канализационных труб. Однако, недостаточность места или другие обстоятельства могут заставит прибегнуть и к вертикальному монтажу. Значит, клапан должен быть рассчитан именно на вертикальную установку – далеко не все модели поддерживают такую пространственную ориентацию.

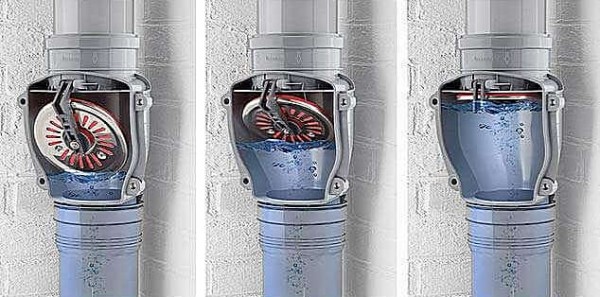

В продаже предлагаются клапаны, рассчитанные и на вертикальные участки безнапорной канализации. Естественно, стрелка на корпусе прибора при установке должна показывать сверху вниз.

• В паспорте клапана можно встретить значение предельно допустимого давления обратного потока, например, от 0 до 5 метров водяного столба. То есть при превышении этого параметра производитель не гарантирует, что заслонка не будет деформирована или сорвана. Но, если честно, представить давление, эквивалентное пятиметровому столбу воды со стороны коллектора, септика или колодца, (учитывая, что никакого оборудования, способного создавать принудительный напор, там априори быть не может), — не хватит никакого воображения.

Так что можно успокоить себя, что все качественные клапаны для домашней канализации рассчитаны на любое теоретически возможное обратное давление.

• При приобретении клапана лучше всего останавливать свой выбор на моделях, оснащённых возможностью принудительного перекрытия задвижки. Случаются ситуации, когда приходится срочно прибегать к этой функции. Но, в принципе, большинство моделей оснащены ею, как говорится, «по умолчанию».

Рукоятки управления некоторых моделей позволяют и регулировать максимальный просвет открытого клапана, и проводить быстрое перекрытие трубы.

• В продаже представлены модели и отечественных, и зарубежных производителей. Кстати, тот случай, когда нет какого-то явного преобладания качества импортных изделий. Здесь, скорое, лучше исходить из тех соображений, дает ли производитель гарантию своим изделиям, и если да – то какую. И не забывать при этом оформлять гарантийные документы при покупке.

Ну а если товар вообще не сопровождается никакой документацией – имеет смысл подумать, стоит ли связываться с таким «подарком», несмотря на очень привлекательную стоимость, и не подведет ли он в критической ситуации.

Краткий обзор моделей обратных клапанов для канализации

Естественно, раз речь идёт у нас о бытовой канализации, ограничимся моделями с диаметрами 50 и 110 мм.

Иллюстрация	Краткое описание модели	Примерная стоимость
	«Capricorn» 50 мм, производство – Польша. Только для внутренней разводки. Стоки без фекалий. Полипропилен. Ручная заслонка – предусмотрена.	950 руб.
	Клапаны обратные на отдельные сантехнические приборы. Производство – «Mc Alpine» (Шотландия). Диаметры – от 32 до 50 мм. Резьбовое муфтовое соединение с коническими прокладками. Материал – ПВХ. Допускается горизонтальная и вертикальная установка. Стоки без фекалий.	В зависимости от диаметра – от 500 до 900 руб.

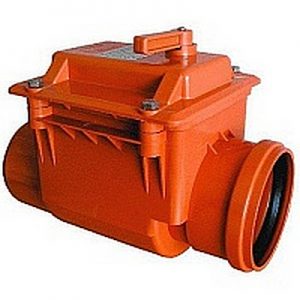

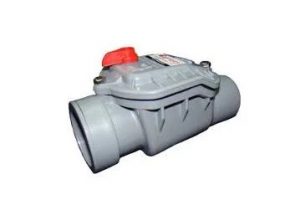

	Обратный клапан на трубу 50 мм ТП-86.50, отечественного производства. Для внутренней разводки, стоки без фекалий. Полипропилен. Только горизонтальная установка. Давление обратного потока – до 3 метров водяного столба. Рабочие температуры – от +1 до +35 ℃. Заявляемый срок службы – до 50 лет. Гарантия производителя – 12 месяцев.	450 руб.
	Обратный клапан ТП-85.100, также отечественного производства. Диаметр – 110 мм. Для внешней и внутренней разводки на горизонтальных участках труб. В том числе – и для труб с фекальными стоками. Остальные характеристики сходы с клапаном ТП-86.50.	1000 руб.
	Обратный клапан Ф110 PESTAN (производство Сербия). ABS-пластик + полипропилен. Заслонка из нержавейки. Диаметр – 110 мм. Для внешней и внутренней разводки, только горизонтальное положение. Работа с фекальными стоками. Гарантия производителя – 15 лет!	1450 руб.
	Клапан обратный на канализационную трубу 110 мм «Ostendorf 908002». Любые типы стоков, внутренняя и наружная установка, только горизонтальная ориентация. Полипропилен. Максимальное обратное давление – 5 метров водяного столба. Максимальная температура: +95 ℃. Гарантия производителя – 1 год.	1720 руб.

В перечень были включены популярные модели хорошего качества с умеренными ценами. Есть, конечно, клапаны и более «навороченные», с несколькими задвижками, с датчиками и дистанционным управлением заслонками. Стоимость таких моделей, понятно, может быть во много раз выше. Но необходимость в подобных приборах возникает далеко не всегда и не у всех. Так что останавливаться на них — не видно особого смысла.

Установка обратного клапана на канализационную трубу

Установка таких приборов, если уже есть полная ясность, куда они будут монтироваться, особой сложности не представляет. И в особенности в тех случаях, когда клапан ставится в ходе монтажа всей канализационной разводки, например, при строительстве или капитальном ремонте.

Каждый, кто уже в своей практике имеет опыт сборки канализационных труб, должен справиться с такой задачей. Иное дело – если всему приходится учиться на ходу. В такой ситуации на клапане лучше не тренироваться – начинать с чего-нибудь попроще. То есть разумнее будет пригласить специалиста.

Практически все клапаны оснащены раструбом на входе и прямым участком трубы на выходе – для знакомого раструбного соединения. То есть с этим в условиях обычного монтажа проблем сложиться не должно. Задача усложняется, если клапан приходится врезать в уже уложенный участок трубы. И при этом каким-то образом временно сместить какой-то край – невозможно. Например, унитаз вмурован, стояк тоже неподвижен, а раструбное соединение все же требует определённой свободы поступательного перемещения стыкуемых деталей.

Выход есть – использование или компенсационного патрубка, с удлиненным раструбным участком, или соединительной муфты, оснащенной манжетами с обеих сторон.

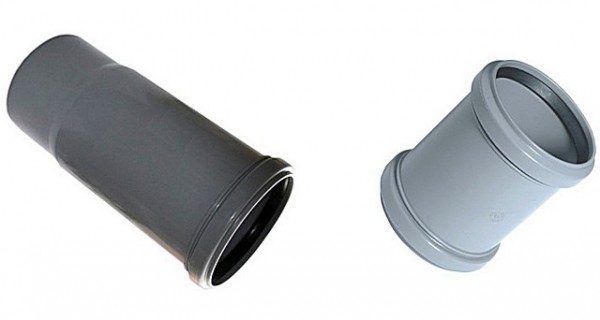

Детали для врезки клапана без полного демонтажа трубы: слева – компенсационный патрубок, справа – двухсторонняя соединительная муфта.

Такие патрубки и муфты выпускаются и на трубу 50 мм, и на 110 мм.

Последовательности действий получается такая:

• В месте планируемой установки вырезается участок трубы. С таким расчетом, чтобы освободить раструб для заведения прямого участка трубы клапана. А с другой стороны – чтобы надеть компенсационный патрубок последующей его вставкой в раструб клапана.
• Обрезанный участок извлекается из раструба идущей далее по ходу трассы трубы — он больще не понадобится. Оставшийся резанный край тщательно зачищается от заусенцев, по торцу снимается аккуратная фаска.

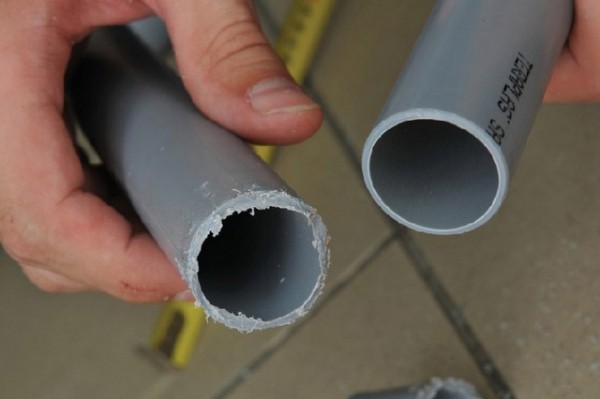

Понятно, что резаный край трубы таким не оставляется – с него убирают все неровности, снимают аккуратную фаску.

• Участки соединения, для снижения силы трения во время монтажа, можно смазать силиконовой смазкой. Если ее нет – то подойдёт и густой мыльный раствор.
• На обрезанный край трубы надевается компенсационный патрубок и просаживается на всю глубину своего удлиненного раструба.
• Клапан вставляется прямым участком в раструб, оставшийся на одной стороне подготовленного к монтажу участка. Просаживается до конца раструба.
• Затем компенсационный патрубок сдвигается назад, с таким расчётом, чтобы его прямой участок полностью вошел в раструб клапана.
• Так как при таком монтаже у деталей остаётся определённая степень свободы, а усилия при обратном подпоре бывают все же немалыми, чтобы в ходе эксплуатации не произошло смещения — соединительные узлы лучше будет дополнительно обтянуть металлическими хомутами.

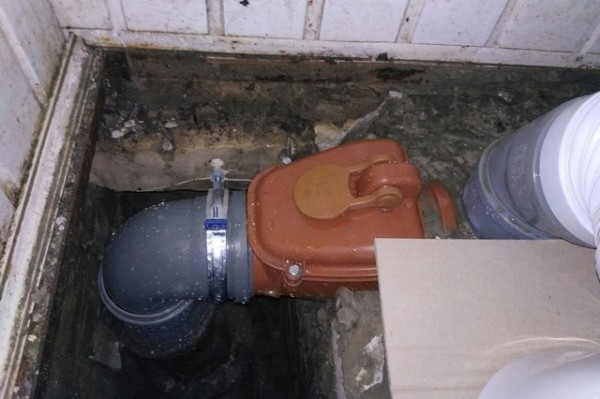

Металлический хомут, страхующий соединительный узел клапана. Следует правильно понимать, что при обратном подпоре внутри будут возникать немалые нагрузки, стремящиеся рассоединить раструбную сборку.

Если на участке трубы, где требуется установка клапана, нет раструба, то в ход идёт соединительная муфта. Она после обрезки и зачистки краев одевается на тот край, который ближе к выходу, и сдвигается, открывая место для стыка. После этого клапан надевается своим раструбом на противоположный конец обрезанной трубы с просадкой до упора. Затем клапан выравнивается соосно с трассой, и на его прямую часть сдвигается ранее надетая муфта, которая полностью перекроет стык. Здесь тоже желательно не полениться усилить узел металлическими хомутами.

В завершение – еще несколько рекомендаций, которые позволят избежать серьёзных ошибок при монтаже.

• Место установки прибора должно выбираться таким, чтобы обеспечивался доступ для проведения регулярной профилактики. Любой клапан – это лишнее гидравлическое препятствие, где могут образовываться засоры. Не зря имеются крышки для быстрого доступа при необходимости оперативной прочистки. Кстати, засорившийся, с плохо прилегающей заслонкой клапан может не спасти при возникновении обратного тока нечистот!

Клапан должен быть установлен таким образом, чтобы обеспечивался свободный доступ к ревизионному окну – для проведения проверок и прочисток.

• Никогда не помешает перед установкой клапана проверить его на герметичность – как он сдерживает обратный поток воды. Проверить это несложно, просто заливая в клапан воду со стороны выхода – должно произойти срабатывание.
• Непосредственно перед монтажом следует убедиться, что стрелка, показывающая направление потока воды, расположена правильно.

Стрелка, показывающая правильное направление движение канализационных стоков. Если ее нет, то ориентироваться можно и так: раструб на входе в клапан, прямой патрубок – на выходе.

• Не забывайте перед установкой и пуском собрать сам обратный клапан. Многие модели поступают в продажу в разобранном виде – к ним прилагается инструкция производителя по сборке. Обычно сама сборка не составляет никакого труда. Главное – не забыть об этом. Известны случаи, когда неопытный установщик получал проблему просто из-за неплотно прикрученной ревизионной крышки или неправильно установленной заслонки.

Ну а в остальном останется периодически следить за состоянием клапана, проводить при необходимости очистки, проверять плотность прилегания заслонки к седлу. Кстати, к некоторым моделям можно приобрести датчики, которые просигнализируют хозяевам о возникновении проблемы, требующей их вмешательства.

*  *  *  *  *  *  *

В завершение публикации – посмотрите видеосюжет, в котором, возможно, будут прояснены оставшиеся непонятными моменты.
