Нужен ли ИБП для газового котла какие бывают и как выбрать

Современные газовые котлы хороши тем, что при нормальных условиях они работают полностью автономно. Для стабильной работы им необходимо определенное давление газа и постоянное электропитание. С этой задачей справится источник бесперебойного питания для газового котла. Какие параметры этих устройств и как выбрать читаем в статье.

Для чего нужен ИБП

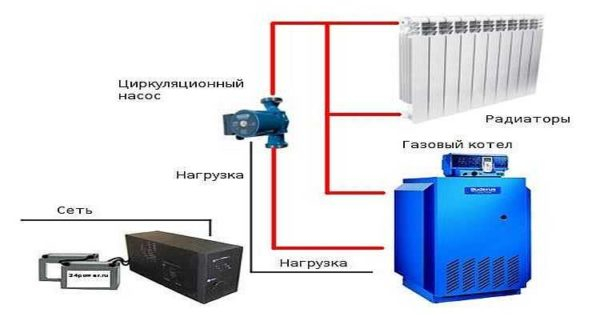

В нашей стране в зимнее время без отопления не обойтись. Причем обогрев желателен без сбоев и остановок — в сильные морозы возможна разморозка системы. При организации системы надо помнить, что большая часть современных котлов управляются автоматикой, а движение теплоносителя в системе обеспечивается циркуляционными насосами. Все это оборудование работает от электричества.

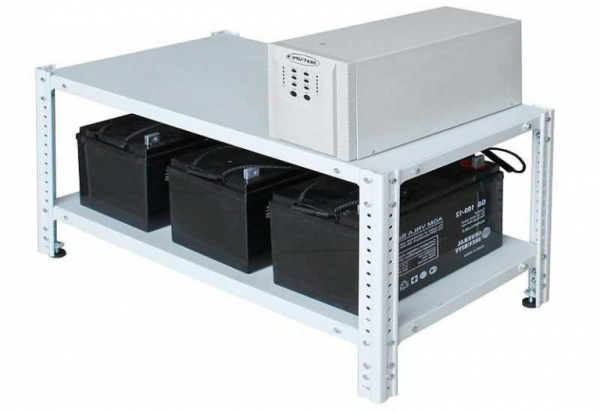

С учетом того, что в зимнее время перебои с электропитанием далеко не редкость, необходимо принимать дополнительные меры по созданию резервированного электропитания. В большинстве случаев ставят ИБП — источник бесперебойного питания. Его задача — подавать питание от аккумуляторных батарей при пропадании или «проседании» напряжения в сети.

Особенности выбора для газовых котлов

Источник бесперебойного питания подбирается с таким условием, чтобы выдавал напряжение заданной величины, правильной формы, максимально приближенной к синусоиде.

Это необходимо для обеспечения нормальной работы блока управления. В большинстве импортных газовых котлов автоматика собрана на электронике, а она требовательная к качеству электропитания. Чтобы оценить, насколько это требование важно, стоит сказать, что по статистике сервисных центров около 40–55% поломок газовых котлов связаны с выходом из строя платы управления. Часто платы не подлежат ремонту и подлежат замене.

Стоит также помнить, что выход платы управления из строя из-за нестабильного питания — случай не гарантийный у всех производителей. Так что стоимость платы и ее замены приходится оплачивать из собственного кармана. Если еще вспомнить, что стоимость платы — это около 40–50% стоимости агрегата, поневоле задумываешься о приобретении качественного и надежного ИБП для газового котла.

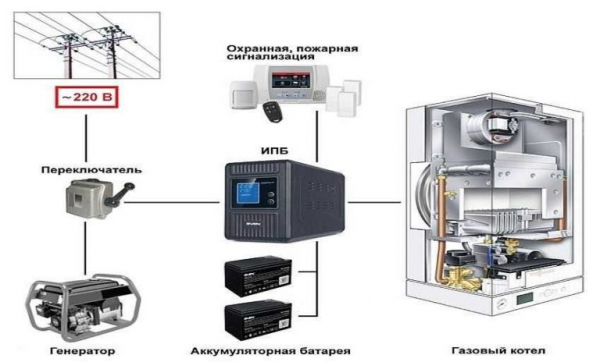

Хорошая новость в том, что к одному ИБП достаточной мощности можно подключить разную технику, которая требует качественного питания для ее бесперебойной работы. Чаще всего это компьютеры, телевизоры и пара лампочек аварийного освещения.

Виды бесперебойников

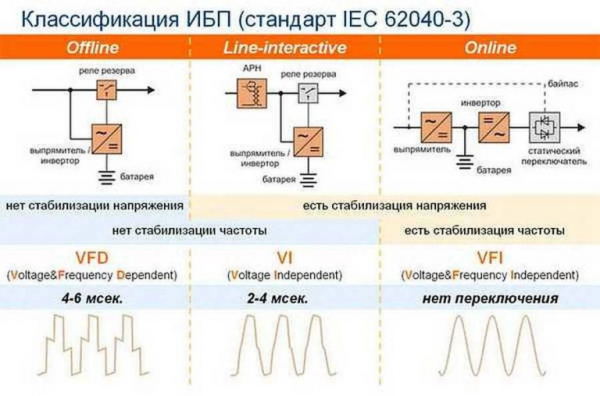

Сегодня торговая сеть предлагает ИБП трех видов:

• Off-line (он-лайн).
• On-line (оф-лайн).
• Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Ofline ИБП (резервного типа)

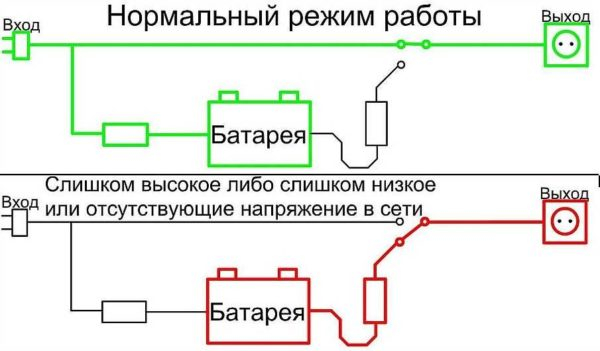

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы этого устройства. В бесперебойнике этого типа выставляется верхний и нижний предел напряжения, нормальной работы котла. Пока параметры сети находятся в этих рамках, питание подается от электросети.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше, чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в этом случае не полная — нет больших провалов или пиков, но напряжение питания не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

Такие источники питания стоит использовать только в том случае, если установлен стабилизатор. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

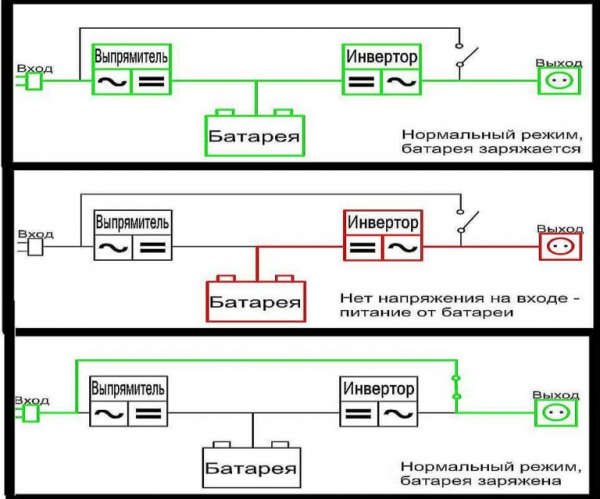

Этот тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

• Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
• Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается, что электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

Такие бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание. При пониженном напряжении, недостаток восполняется благодаря заряду батарей, а при отсутствии — электропитание подается от АКБ.

Недостаток этого оборудования — высокая цена и быстрый разряд аккумуляторов. Тем не менее если вам нужен лучший бесперебойник для котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

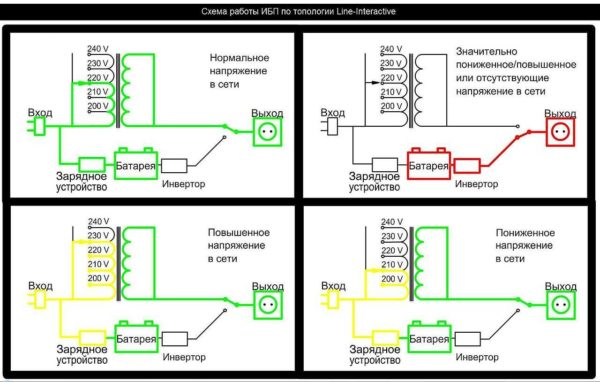

Свойства и характеристики бесперебойников этого типа, не так хороши, как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Определение параметров ИБП

Недостаток линейно-интерактивных ИБП — не моментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным, в определенных пределах. Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Как определить мощность бесперебойника

Чтобы определиться с тем, какой мощности вам нужен источник питания, ищите в паспорте газового котла строку «потребляемая мощность». В среднем она составляет 150–170 Вт. Если в системе стоит второй циркуляционный насос, его потребляемую мощность надо прибавить к этой цифре.

Чтобы работало все без проблем, необходим запас по мощности не менее 20–30%. Если есть возможность, при выборе ИБП полученный результат можно удвоить — на всякий случай. Рано или поздно вам захочется добавить в нагрузку пару приборов, так как это действительно удобно — когда при отсутствии электричества у вас хоть что-то работает.

Определяемся с емкостью АКБ

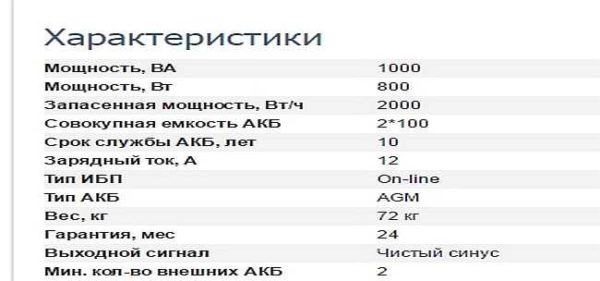

Многие модели бесперебойников имеют встроенные АКБ. В этом случае вам нет необходимости что-то считать. Если же батареи подключаются отдельно, необходимо найти в технических характеристиках строчку «максимальный ток заряда». Данную цифру умножаем не 10, получаем емкость АКБ, которые может зарядить этот UPS. Подключить батареи большей можно, но в таком случае они не будут заряжаться полностью, что сокращает срок их службы.

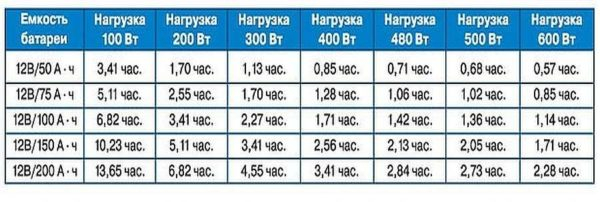

Как же подобрать ИБП со встроенными батареями? По времени автономной работы, которая вам необходима. Зависимость времени работы от емкости аккумуляторов и потребляемой мощности приведена в таблице. По ней подбирать источник питания для котла несложно.

Критерии выбора ИБП для газового котла

Из всего сказанного можно вывести следующие требования к бесперебойнику:

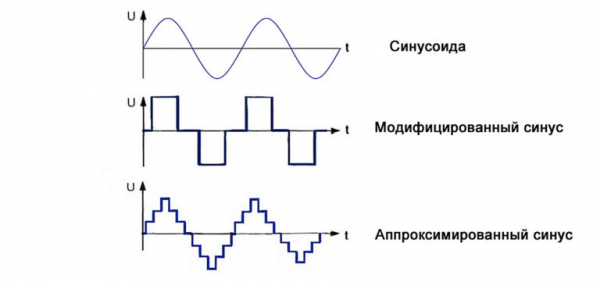

• Необходимы специальные ИБП с выходным напряжением в форме синусоиды. Бесперебойники для компьютеров непригодны. Они на выходе выдают не синусоиду, а аппроксимированный или модифицированный синус — напряжение тоже переменного, но синусоида выглядит как ступенчатая. Для компьютеров такое напряжение не помеха, но совершенно не подходит для циркуляционных насосов, они гудят, работают рывками.


• Мощность ИБП выбирается с запасом. При возможности необходимо двукратное превышение потребляемой мощности.
• Желательно выбрать тип онлайн, неплохой вариант — интерактивный тип.
• Емкость аккумуляторных батарей надо подбирать так, чтобы при отключении электроснабжения отопление могло работать несколько часов как минимум. Это требование некритично, если имеется генератор. Кстати, это еще одна причина, по которой не следует для котла ставить компьютерные бесперебойники — она рассчитаны на работу оборудования в течение 10–15 минут. За это время можно корректно завершить работу всех программ и выключить оборудование. Для котла эти минуты — слишком малое время.
• Желательно, чтобы была возможность подключения дополнительных внешних аккумуляторов. Это пригодится, если решите увеличить время работы отопления от резервного источника питания или для подключения другой аппаратуры.

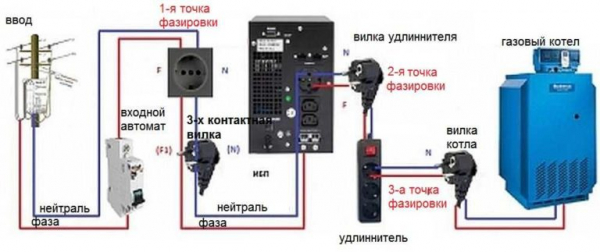

Требования не самые жесткие, но придерживаться их желательно. При подключении источника бесперебойного питания соблюдайте фазировку. Фаза ИБП должна соединяться с фазой котла, ноль и минус — с соответствующими проводниками. Иначе это может привести к короткому замыканию. Для проверки фазового вывода приобретите пробник.

Проверяется работоспособность котла просто: выдергиваете вилку котла из сети. Котел должен продолжать работать. Если пламя погасло — проверяете правильность подключения, работоспособность заземления. Если все в норме, но котел по-прежнему не работает, то ваш ИБП построен без «сквозного нуля». Чтобы запустить котел, вам необходимо соединить на бесперебойнике клеммы нейтрали N (нуля) на входе и выходе. Для большинства котлов такая переделка решает проблему. Но есть некоторые марки котлов, например: Buderus (Будерус), которым необходимо между входами PE и N (земли и ноля) установить сопротивление номиналом от 1 до 10 МОм.

Собственно, это все по поводу выбора и даже подключения источника бесперебойного питания для газового котла.
