Насадка на болгарку реноватор своими руками

Самодельная насадка на болгарку, многофункциональный инструмент реноватор: подробные фото и описание изготовления.

Приветствую любителей самоделок! Сегодня, хочу вам показать довольно интересное самодельное приспособление. Речь пойдет о вибрационной пиле, которую еще называют реноватором.

Это универсальный инструмент, на него есть в продаже много разных насадок. В сборке самоделка простая, а характеристики, мало чем отличаются от характеристик покупного реноватора.

Достоинство самоделки в том, что нож фиксируется под любым углом при помощи гайки, что позволяет выполнять работу в самых труднодоступных местах.

Давайте рассмотрим процесс изготовления самоделки более детально.

Материалы для изготовления:

• — кусок толстого ножовочного полотна;
• — листовая сталь;
• — длинные гайки;
• — кусок трубы для изготовления хомута;
• — резьбовой стержень;
• — винт.

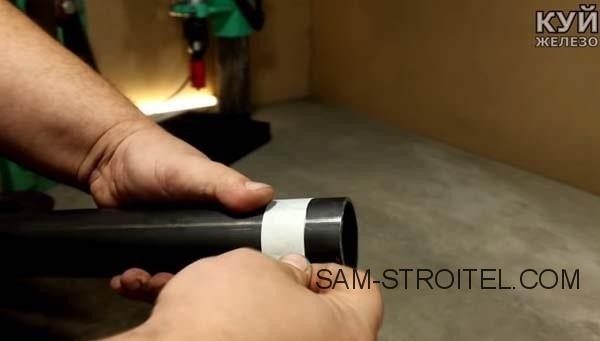

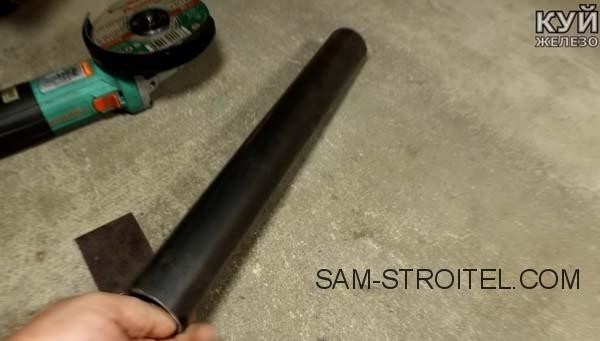

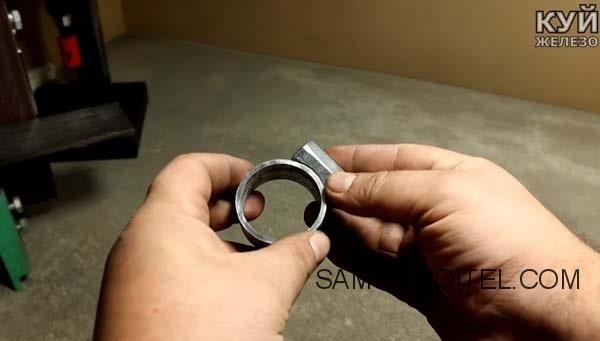

Самоделка будет устанавливаться вместо щитка болгарки. Делаем хомут под эту часть болгарки. В качестве материала подойдет кусок трубы подходящего диаметра.

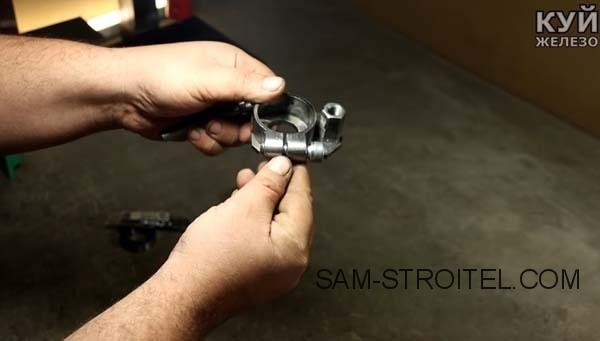

Автор делает канавку в длинной гайке, а потом приваривает гайку к трубе. Вот и все, осталось разрезать гайку с трубой пополам и хомут готов, одну из половинок гайки нужно рассверлить, чтобы винт мог свободно проходить.

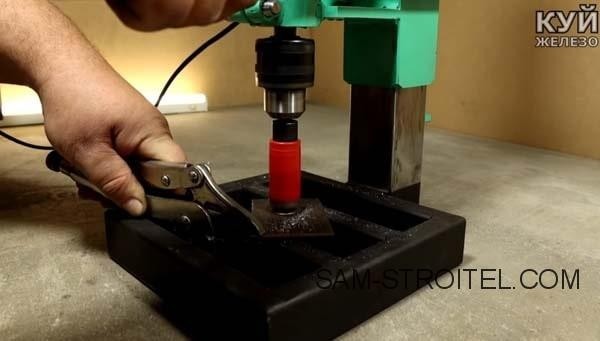

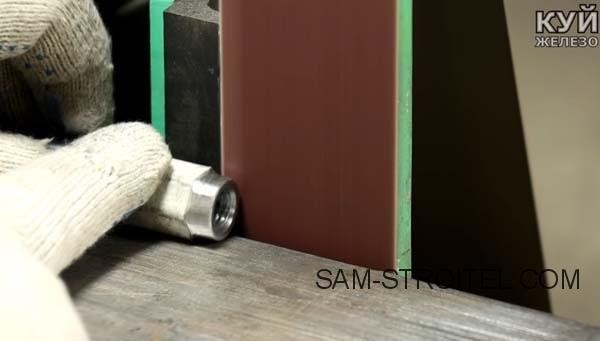

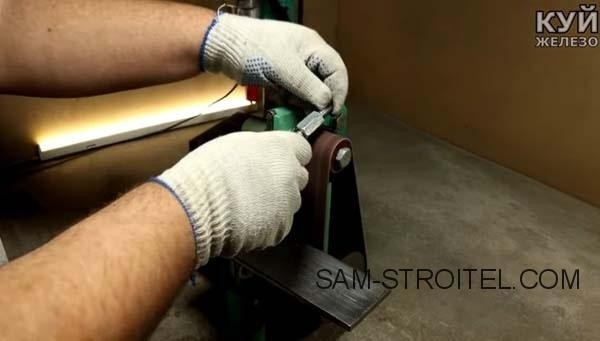

Также в основе сверлится отверстие и приваривается длинная гайка. Чтобы гайку приварить надежно, автор обтачивает ее конец, и эта часть теперь зайдет в отверстие в пластине.

В качестве оси выступает резьбовой стержень, в итоге гайка выступает неким подшипником, хватать такого узла при смазке должно надолго.

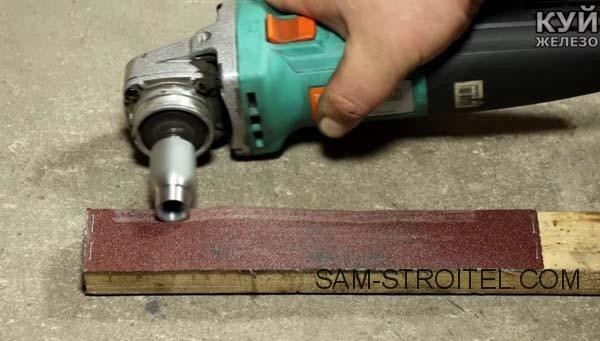

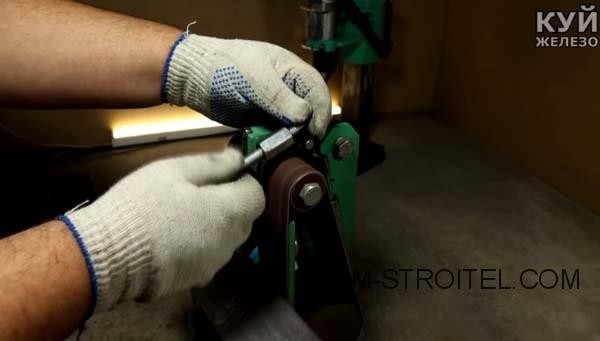

Нужно сделать эксцентрик, который будет накручиваться на вал болгарки. Выточить деталь можно из гайки, но сталь должна быть максимально твердой, иначе износ будет происходить быстро.

В большинстве случаев на ось просто ставят подшипник со смещением и зажимают между шайбами гайкой.

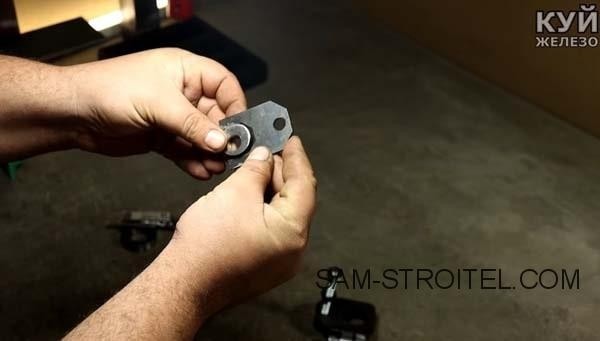

Пластину, которая будет взаимодействовать с эксцентриком, тоже нужно делать из прочной стали. Для таких целей подойдет кусок толстого полотна от ножовки или пильного диска. В целом, сталь можно попробовать и закалить.

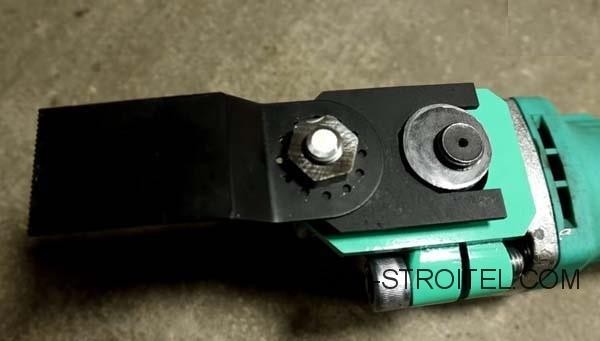

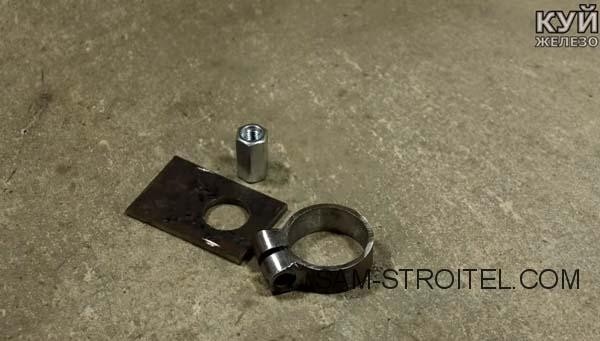

Далее к хомуту приваривается стальная пластина с отверстием под эксцентрик. Это будет основа, на которой будет двигаться нож.

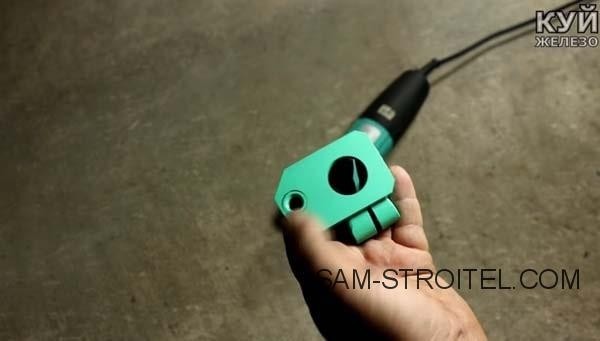

Детали окрашиваем.

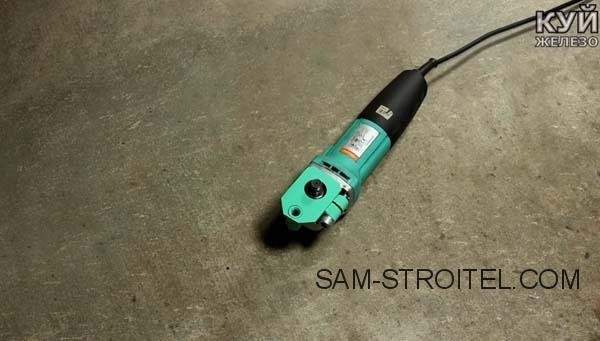

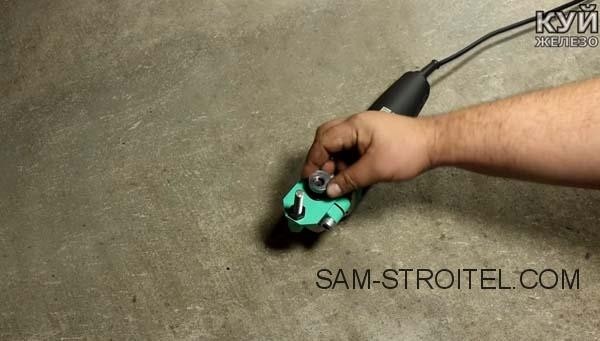

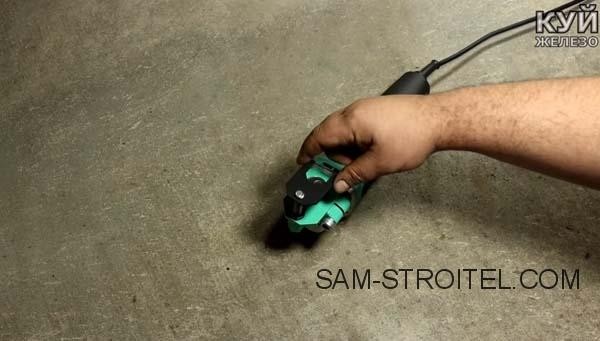

Приспособление крепим на болгарке.

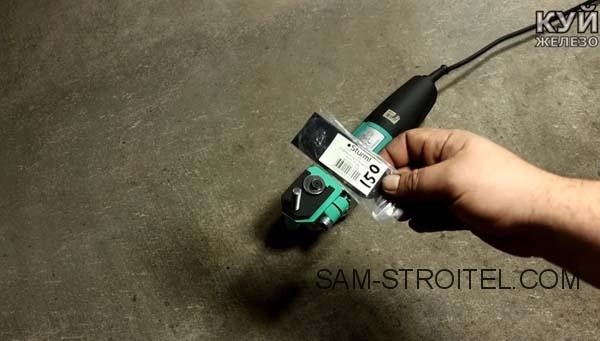

Нож для реноватора, можно использовать покупной, также, его можно сделать самому из полотна от пилы.

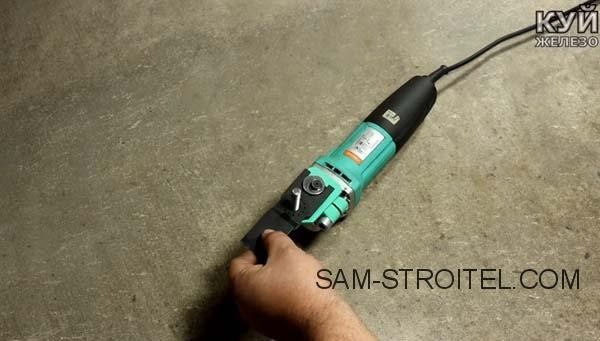

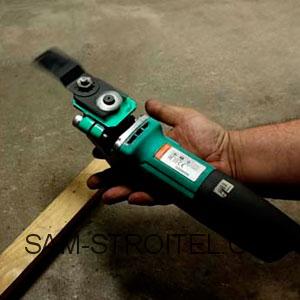

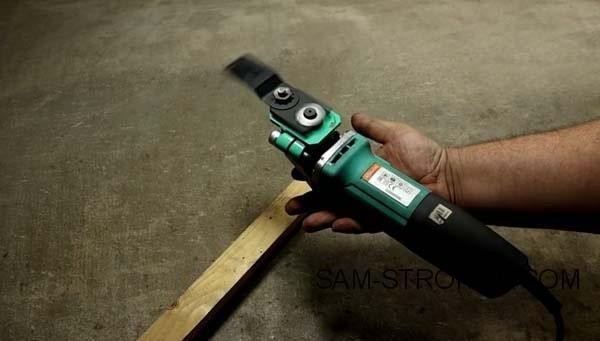

Режет самоделка отлично под разным углом. Таким приспособлением, можно подлезть в самые проблемные места, где другой инструмент не справится.

Процесс изготовления реноватора, также показан в этом видео:
