Наружный противопожарный водопровод – особенности и назначение данного вида конструкций

Такой тип коммуникаций как наружный пожарный водопровод предназначен для того, чтобы в случае возникновения необходимости автотранспорт, занимающийся пожаротушением, мог присоединиться к системе и получать необходимое количество воды. К его характеристикам и параметрам предъявляются определенные требования, именно их мы и рассмотрим в данной статье.

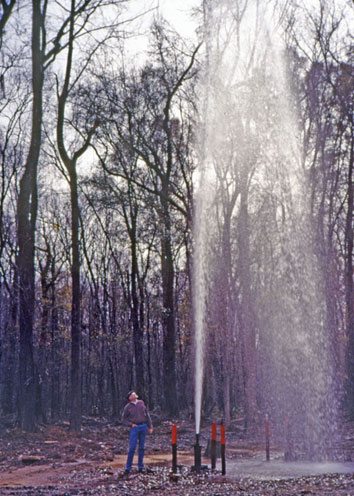

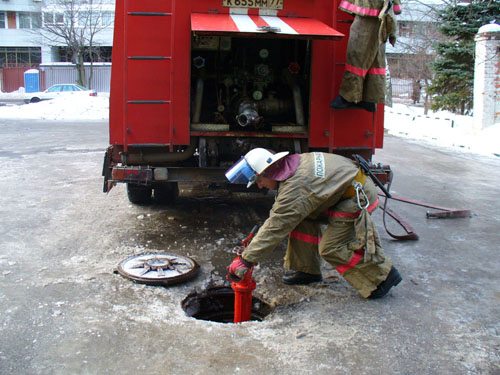

На фото: наружный водопровод противопожарного назначение должен периодически испытываться на предмет работоспособности

Условия обеспечения работоспособности коммуникаций

В связи с тем, что противопожарные системы прокладываются параллельно с водопроводными сетями промышленного и гражданского назначения (кроме некоторых случаев, о которых мы поговорим ниже), но не обслуживаются сотрудниками водоканала, контроль их состояния возлагается на уполномоченных сотрудников.

Самый важный критерий, которому уделяется особое внимание, это готовность оборудования к использованию в любой момент. В связи с этим есть основные требования для наружного пожарного водопровода:

Точный учет	Должны быть отдельные схемы, на которых обозначено точное расположение всех гидрантов на местности. Это очень важно, так как в случае возникновения чрезвычайных ситуаций времени на размышления нет, и информация должна быть понятной и доступной. Планы должны периодически проверяться на актуальность, при необходимости в них вносятся соответствующие исправления
Периодический контроль	Необходимо постоянно проверять состояние оборудования, причем критериев контроля довольно много, и о них мы поговорим ниже. Этому фактору уделяется самое пристальное внимание, и ответственными за его исполнение являются высшие руководящие должности в соответствующих региональных управлениях МЧС
Проведение подготовительных мероприятий	Все системы нуждаются в периодическом обслуживании, которое направлено на подготовку к условиям использования в теплое и холодное время года. Чем больше среднегодовые перепады температуры, тем больше значение подготовительных мероприятий
Ежегодные испытания	Кроме постоянных осмотров не реже, чем раз в год, должно производиться испытание наружного противопожарного водопровода на водоотдачу. Методика проведения этого важнейшего мероприятия будет подробно описана далее

Совет!
Всю необходимую информацию по данному вопросу можно получить в региональных управлениях по чрезвычайным ситуациям.
Они обязаны провести консультацию и разъяснить все интересующие вас вопросы по первому требованию.

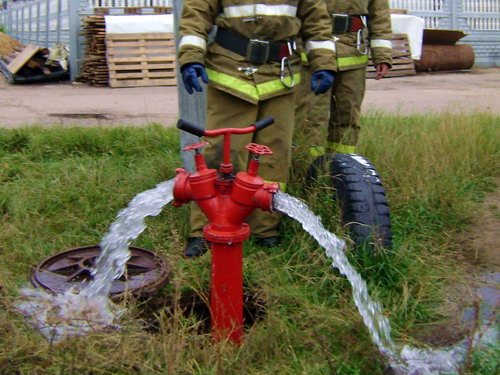

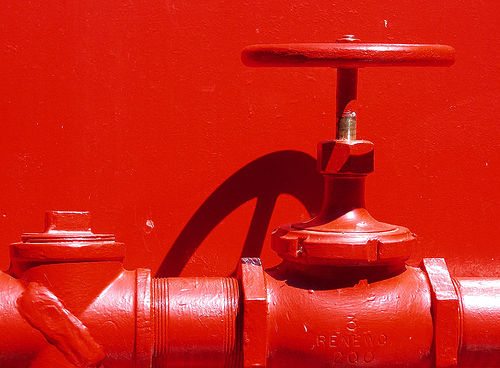

Все наружные элементы системы для большей заметности красятся в красный цвет

Проверка противопожарного водоснабжения

Ввиду того, что большая часть коммуникаций прокладывается под землей, оценивается состояние внешних элементов, а также некоторые другие факторы:

• Наличие удобных подъездных путей к месту расположение подающего узла. Ширина дороги должна составлять не менее 3-х метров на одну единицу автотранспорта, кроме того, должна быть площадка для разворота автомобилей. Регламентируется также и качество дорожного покрытия: оно должно быть твердым и устойчивым к влаге, идеальные варианты – это асфальт или бетон, но допускаются и другие решения, если они обеспечивают необходимую прочность.

  Гидрант должен быть расположен в месте, к которому беспрепятственно может подъехать специальный автомобиль в любое время суток

• Состояние колодца, в котором расположен гидрант (при его наличии). Очень важно, чтобы стенки были прочными, без трещин и обваливающихся участком. Эта проверка, как правило, проводится в весенний период года, когда грунтовые воды находятся выше всего, и любые проблемы сразу же видны.

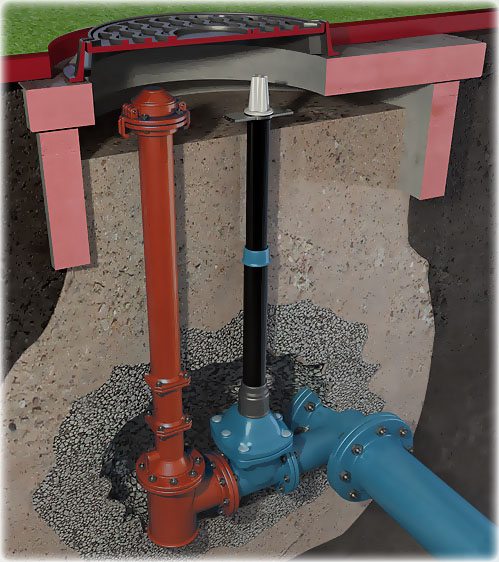

В противопожарный колодец не должна проникать влага, он должен быть всегда сухим

• Колодец, в котором располагается гидрант, должен быть в обязательном порядке оснащен крышкой, она должна обеспечивать надежную защиту. Крышка периодически очищается от коррозии и загрязнений, а в зимний период года ее рекомендуется очищать от снега и наледи и накрывать ящиком для утепления и предотвращения примерзания металла.

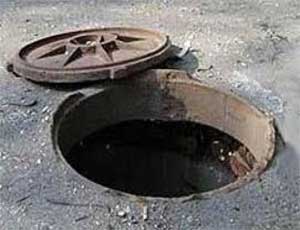

Состояние крышки колодца также имеет большое значение

• Должны присутствовать информационные таблички, указывающие расположение узлов подачи воды для противопожарных нужд. Время от времени их стоит обновлять, чтобы информация читалась издалека.

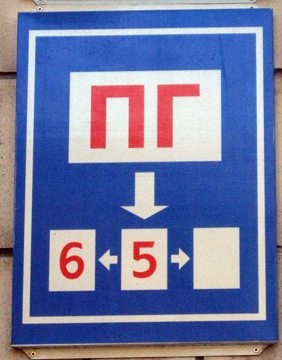

Таблички указывают расположение гидрантов и служат отличным ориентиром в условиях ограниченной видимости

• Проверяется исправность всех узлов и запорной арматуры, это очень важный фактор, так как в условиях перепадов температур и повышенной влажности воздуха металлические элементы могут быть повреждены коррозией и приржаветь друг к другу. Поэтому некоторые узлы забиваются смазкой, а на остальных периодически обновляется лакокрасочное покрытие.

Все эти мероприятия проводятся путем внешнего осмотра и испытания работы некоторых узлов, все зависит от специфики того или иного объекта и общего состояния системы.

Некоторые особенности устройства противопожарных коммуникаций и методики их испытания

По СНиП 2.04.02-84 «Водоснабжение Наружные сети и сооружения» проектирование и расчет коммуникаций должен соответствовать целому ряду норм и правил. Согласно этому нормативному акту регламентированы основные параметры систем, их мы и рассмотрим в первую очередь.

Виды систем и их особенности

Противопожарные коммуникации устраиваются во всех населенных пунктах, а также в промышленных районах и на объектах народного хозяйства. Чаще всего они прокладываются параллельно с гражданскими и промышленными водопроводами и располагаются в земле ниже точки промерзания грунта.

В следующих случаях допускается использование специальных резервуаров и водоемов:

• Если система устраивается в населенных пунктах численностью не более 5 тысяч человек, под эту категорию подходит большинство поселков и некоторые малые города.
• Если отдельно построенное здание с площадью до 1 000 м2 не имеет кольцевого противопожарного водопровода.
• Для обеспечения пожарной безопасности различных хранилищ, холодильных установок, передающих станций и других объектов, не связанных с использованием пожароопасных веществ.
• Склады минеральных удобрений площадью до 5 000 м2 также могут быть оборудованы специальной емкостью или водоемом на территории или рядом с ней.
• Если рассчитанная норма расхода для пожаротушения на предприятии равная 10 литрам в секунду и менее, то также подойдет данный вариант.
• В некоторых случаях данное решение может также применяться как основной вариант, но это требует согласования с органами государственного пожарного надзора.

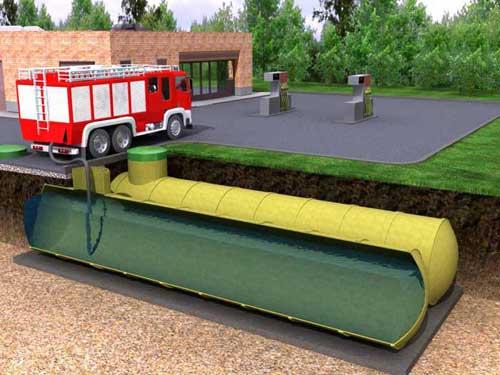

Объем резервуара для воды рассчитывается индивидуально в зависимости от специфики того или иного объекта

Расход воды, необходимой для пожаротушения на том или ином участке, рассчитывается, исходя из того, сколько жидкости потребуется для самого большого здания. Обычно этот показатель колеблется в пределах от 10 до 35 литров в секунду.

Если речь идет о промышленных объектах, то методика расчета аналогична вышеописанной: расход определяется по самому крупному объекту, расположенному в зоне обслуживания гидранта.

Стоит отметить, что точное определение тех или иных параметров производится на основе специальных расчетов, их вряд ли удастся провести своими руками, так как осуществлять такие мероприятия могут только специально уполномоченные органы. Цена таких услуг весьма высока, но отказаться от них все равно вряд ли удастся.

Есть случаи, когда устройство противопожарных коммуникаций не требуется:

• В населенных пунктах, численность жителей в которых не превышает 50 человек.
• Если строятся здания не выше двух этажей.
• Для отдельно расположенных объектов общественного питания площадью не более 150 м.
• Для складов площадью не более 50 м2.

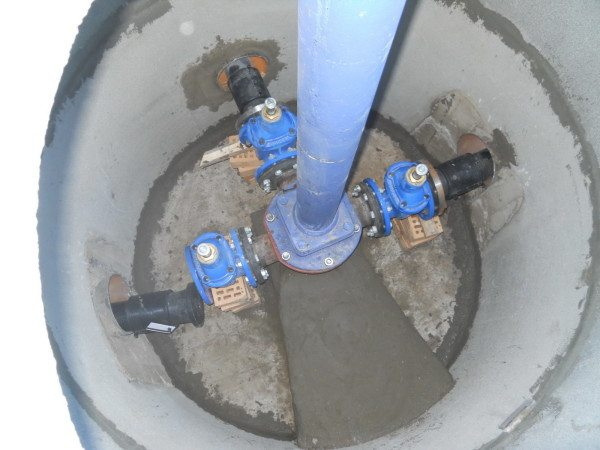

При небольших объемах подачи воды гидрант может располагаться прямо в грунте

Испытательные мероприятия

Методика проверки наружного противопожарного водопровода на водоотдачу имеет целый ряд особенностей, их мы и рассмотрим в данной главе:

• Периодичность проведения контроля – не реже, чем один раз в год. Работы обязательно проводятся в весенний период.
• Проверка в обязательном порядке производится на новых объектах, вводимых в эксплуатацию и после проведения капитальных ремонтных работ.
• Работы производят представители водоканала совместно с местным управлением по чрезвычайным ситуациям. О результатах проведенных работ в обязательном порядке составляется акт установленной формы.

Испытания – важная часть работ по поддержанию коммуникаций в работоспособном состоянии

Есть целый ряд участков, которые должны испытываться в первую очередь, так как в этих местах по статистике чаще всего возникают проблемы и сбои:

• Линии большой протяженности – как правило, чем больше расстояние трубопровода, тем выше вероятность потери давления в системе.
• Линии, которые располагаются дальше всего от насосных узлов. Поддерживать давление в таких системах гораздо сложнее, и любые утечки и неполадки приводят к значительному падению напора.
• Магистрали со значительными показателями потребления воды также нуждаются в особом внимании. Это связано с тем, что объемы использования жидкости в трубах в пиковые периоды времени могут послужить причиной катастрофического падения давления в системе, что недопустимо.
• Все территории, на которых расположены взрывоопасные объекты, располагаются пожароопасные производства и другие небезопасные строения, необходимо проверять с особенной тщательностью, так как при возникновении чрезвычайных ситуаций опасность этих мест возрастает в десятки раз.

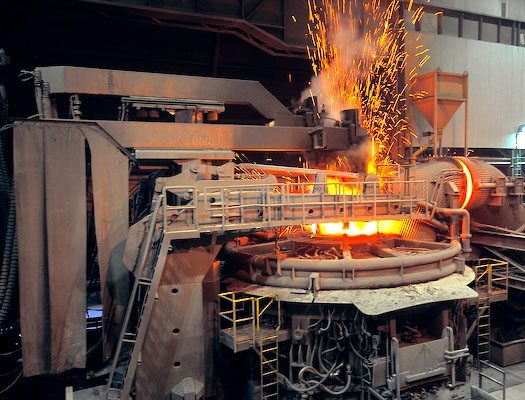

Требования к противопожарным коммуникациям на опасных производствах особенно высоки

• Тупиковые ветки и старые линии – еще один вид конструкций, в которых вероятность возникновения неполадок намного выше, чем в стандартных системах. Поэтому проверяются они в первую очередь.
• Если ввиду особенностей эксплуатации в трубопроводе поддерживается невысокое давление, то эта часть системы также относится к объектам, которые необходимо проверить в первую очередь.
• Последняя группа конструкций – трубопроводы с малым диаметром (до 100 мм). Ввиду небольших диаметров для поддержания необходимой работоспособности надо постоянно поддерживать высокое давление в системе.

Методика испытания наружного противопожарного водопровода на водоотдачу заключается в следующем:

• Определить, какие показатели напора и расхода воды должны быть в сети, чтобы она соответствовала стандартам, изложенным в нормативной документации.

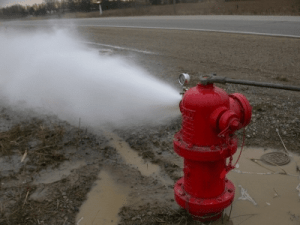

Напор воды из гидрантов может удивить тех, кто не сталкивался с подобными конструкциями

• Измерить фактический расход воды за единицу времени.
• Определить фактический напор в системе.
• Сравнить проектные показатели с фактическими и оформить заключение о соответствии либо несоответствии параметров системы, все возможные отклонения определяет инструкция, изложенная в СНиП.

На основании проведенной проверки составляется план мероприятий по обеспечению линий водой на случай возникновения пожара, естественно, если все в норме, то этот пункт можно опустить.

Важное замечание!
Проверка расхода и напора воды должна производиться в час пикового потребления воды.
В жилом секторе это время с 7 до 9 утра, на промышленных объектах – обеденный перерыв.

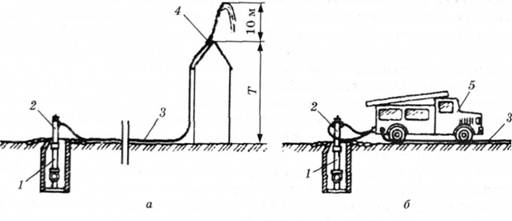

Схема отличия противопожарных магистралей высокого и низкого давления: в первом случае гидрант создает высокое давление самостоятельно, во втором – колонка служит источником воды для пожарного автомобиля, создающего давление

Вывод

Противопожарные коммуникации относятся к той группе объектов, которые не нужны в обычной жизни, но очень важны в случае возникновения чрезвычайных ситуаций. Требуется поддерживать все подобные линии в рабочем состоянии. Видео в этой статье расскажет некоторые важные вопросы более подробно.
