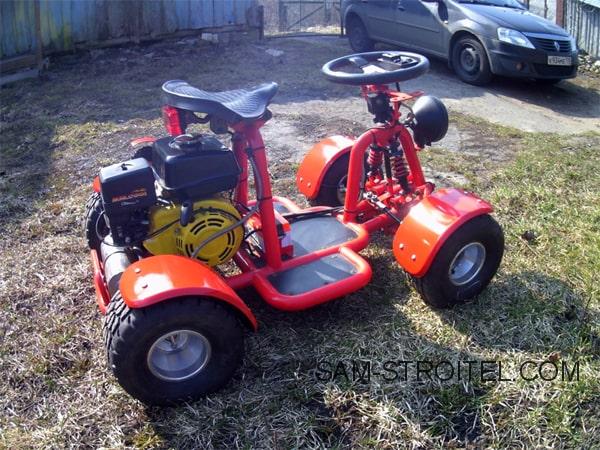

Самодельный мини квадроцикл, фото, описание, размеры для изготовления, а также видео испытаний.

.

Изначально планировал построить карт, но в итоге остановился на мысли, собрать что-то похожее на немецкий bierkisten (пивной ящик с мотором) или проще говоря — мини квадроцикл.

Мини квадроцикл своими руками: чертежи, размеры, фото

Для воплощения задуманного был куплен двигатель Champion 200см3 6.5 л.с. Первая проблема возникла со сцеплением которого не было на этом двигателе, а сцепление с редуктором к этому двигателю стоило как сам мотор. Пришлось переделывать сцепу от китайского скутера.

Мини квадроцикл своими руками: чертежи, размеры, фото

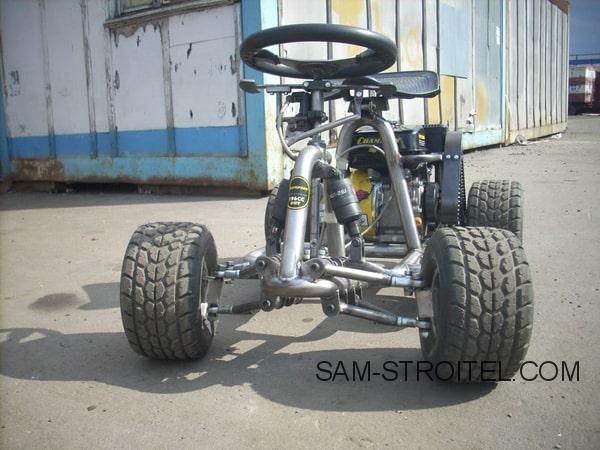

Первоначально машинка не имела передней подвески, ее пришлось доделывать уже после пробных поездок так-как управлять ей на неровной дороге было просто опасно.

Колеса стоят от картинга, сиденье от мотоцикла Урал. Тормоза дисковые от скутера только на задней оси . Задние ступицы купил вместе с колесами. Руль китайский. Все остальное пришлось делать самому: рама, рычаги, передние ступицы, кулаки, педали, заднюю ось.

Мини квадроцикл своими руками: чертежи, размеры, фото

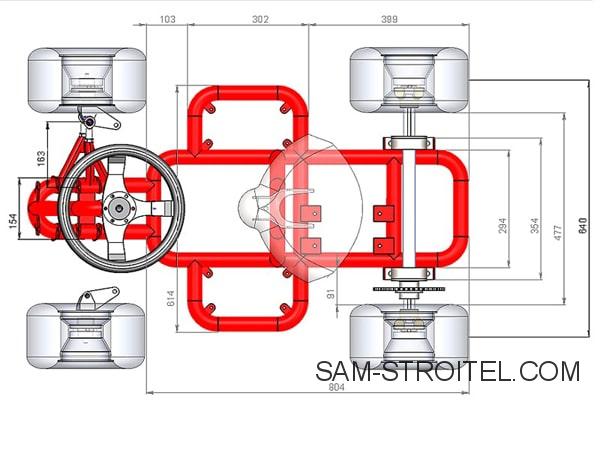

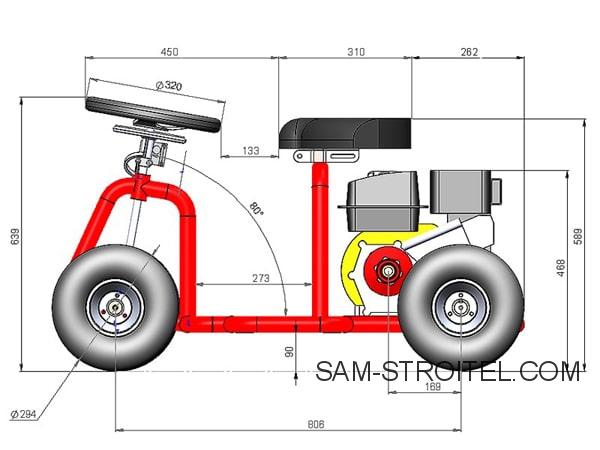

Чертежи мини квадроцикла

Мини квадроцикл своими руками: чертежи, размеры, фото

Мини квадроцикл своими руками: чертежи, размеры, фото

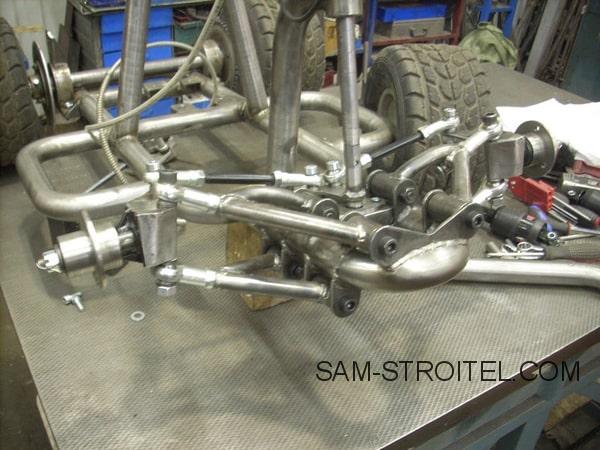

Трубы гнул на чпу трубогибе. Труба какая была в наличии D38, бесшовная, сталь 20. Ушло примерно метров 5. Варил полуавтоматом.

Мини квадроцикл своими руками: чертежи, размеры, фото

Расположение амортизаторов рассматривать для повторения не советую, здесь это была скорее вынужденная мера из-за их размера, хода, и просто не хотелось выносить далеко уши крепления. Неровную дорогу они смягчают но не более…

Мини квадроцикл своими руками: чертежи, размеры, фото

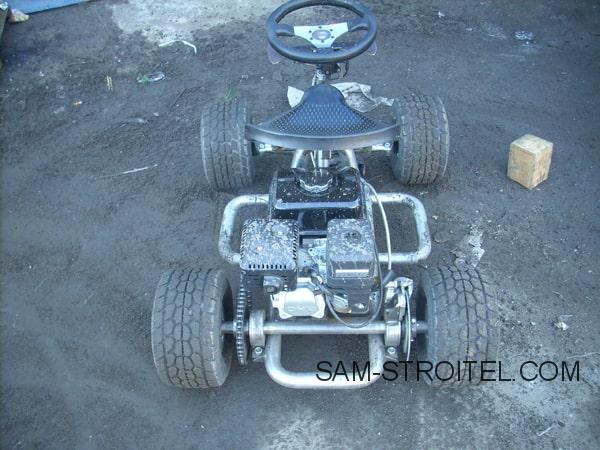

Задней подвески нет.

Мини квадроцикл своими руками: чертежи, размеры, фото

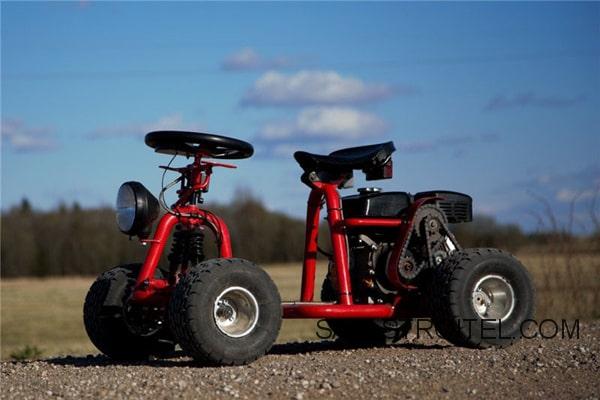

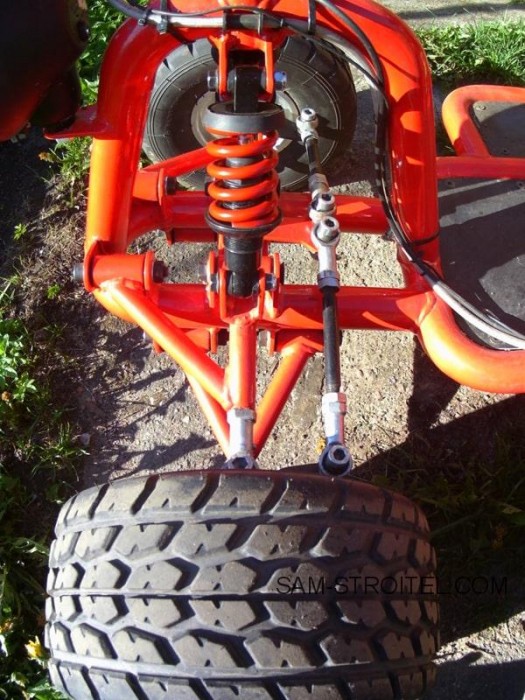

Передняя подвеска: Продольный и поперечный кастор передних колес 10*

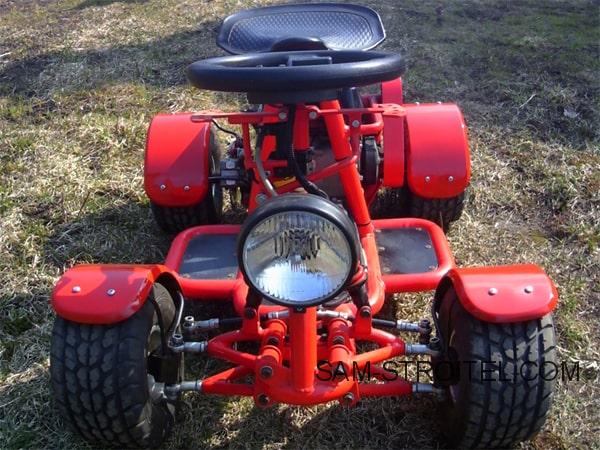

Амортизаторов подходящего размера с нужным ходом не нашел, поэтому поставил пока велосипедные. ход подвески примерно 100мм (60 вверх, 40 вниз).

Мини квадроцикл своими руками: чертежи, размеры, фото

Мини квадроцикл своими руками: чертежи, размеры, фото

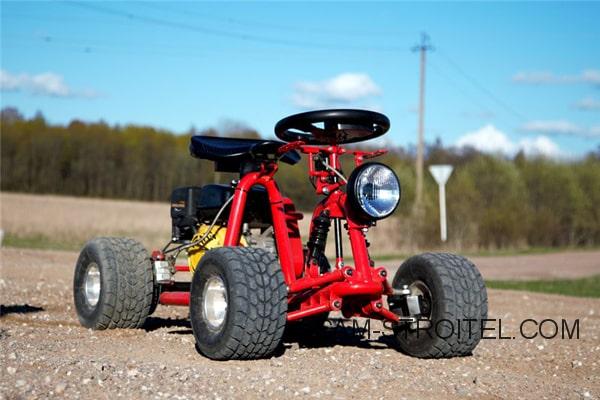

Габаритные размеры мини квадроцикла:

  • Длинна 1100 мм
  • Ширина 800 мм
  • Высота 640 мм
  • Дорожный просвет 90 мм (по раме)

Мини квадроцикл своими руками: чертежи, размеры, фото

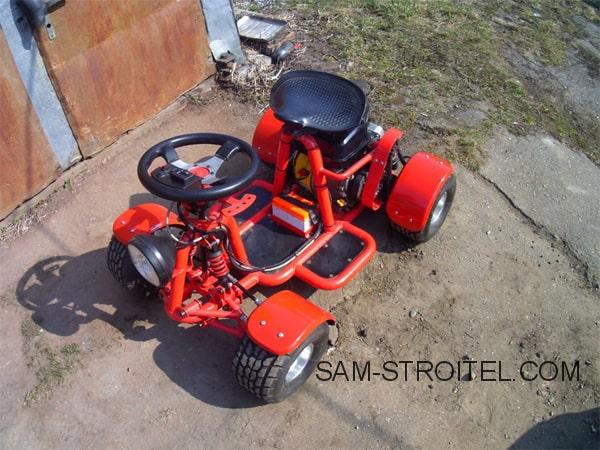

Машинка разгоняется до 50 км/ч (с передаточным числом 6:1).
Смотрим видео:

Автор: Александр Васильев.
