Металлическая печь своими руками для отопления гаража
Решил я утеплить гараж, ну и что бы там было совсем уж тепло, с отцом изготовили своими руками металлическую печь. Далее фото и описание самоделки.
Использованы материалы:
- труба Ø377х10,
- труба Ø108х5,
- труба Ø38х2,5,
- лист S=4 и 8мм,
- отвод Ø159х6 90º,
- швеллер 20, уголок 50 и 75, .

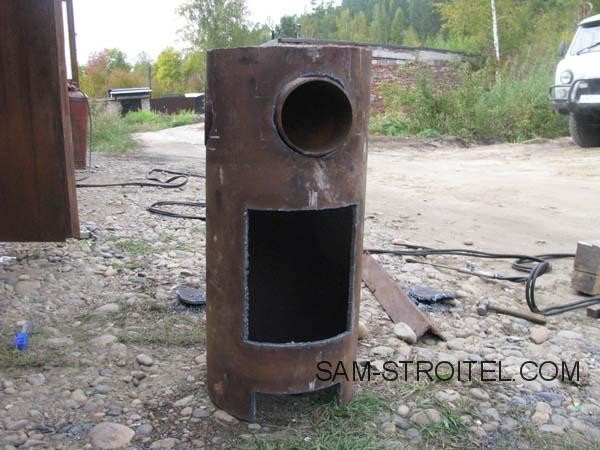

Для конвекции в стенку печи врезан отвод Ø159х6 90º (чуть позже подвешу на регистр вентилятор и он будет дуть в него, в отвод), так же на стенку печи (собственно для той де конвекции, только уже естественной) приварены мелкие трубки разрезанные по вдоль (к стати работает очень хорошо, проверено).

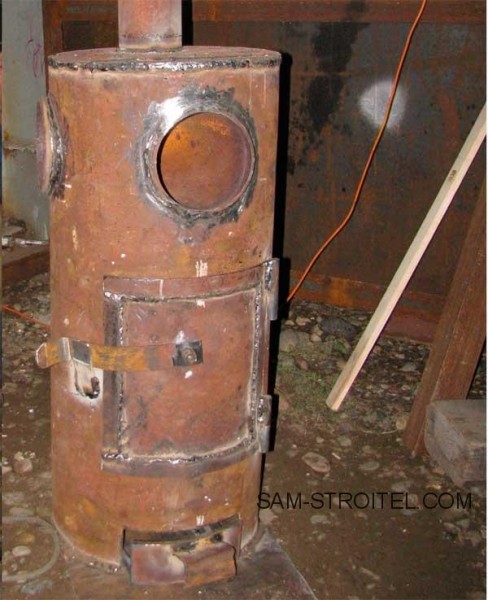

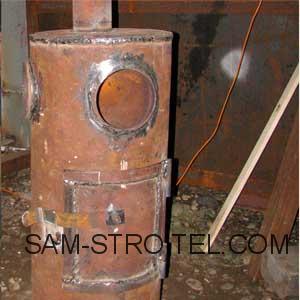

Ну вот собственно то что получилось.

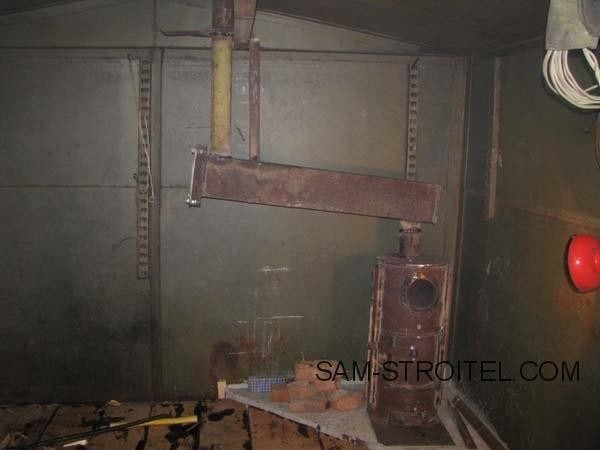

Теплообменник изготовлен из 20-го швеллера (просто сварен в коробку) перемычек в нём нет да и не нужны они там. С права приварена заглушка из листа 4-ки с лева приварены уголки 50-е и просверлены в них (в уголках) отверстия, т.е. получился фланец и к нему прикручена заглушка из листа ч/з азбестовый шнур. На улице высота трубы 800мм.
Дополнительно утеплил стены гаража, пол, потолок, пенопластом 50мм. Поверх обшил доской дюймовкой
Печь работает отлично, 7-8 поленьев, хватает прогреть гараж с -15 до +20 градусов. Самоконвекция сильно помогает в скорости обогрева.
Автор самоделки: Владимир.
