Лобзиковый станок своими руками из двигателя компрессора холодильника
Самодельный лобзиковый станок сделанный своими руками из электродвигателя от компрессора холодильника: подробный фотоотчёт по изготовлению станка.
Приветствую самоделкиных! Хочу предложить ещё одну идею в которой можно использовать электродвигатель компрессора старого холодильника. Это простой и компактный электролобзик — незаменимая вещь для домашней мастерской.
Материалы для изготовления самоделки:
Содержание статьи:
- компрессор от холодильника;
- кусок толстой резины;
- листовая сталь;
- мебельные уголки – 3 шт.;
- стальной уголок;
- профильная труба.
Процесс изготовления лобзикового станка

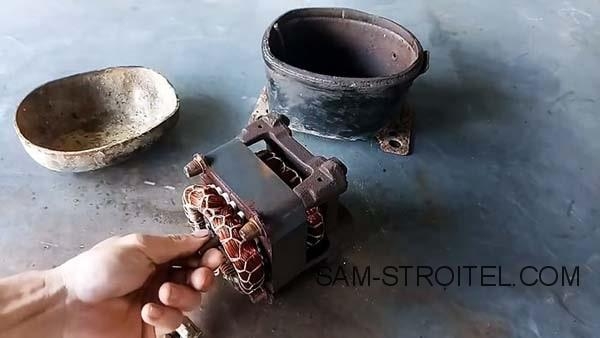

Первым делом, нужно вскрыть компрессор холодильника, и извлечь двигатель.
В этой самоделке, мы будем использовать этот электродвигатель.

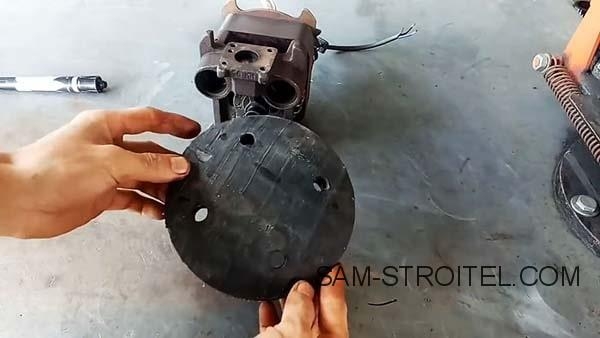

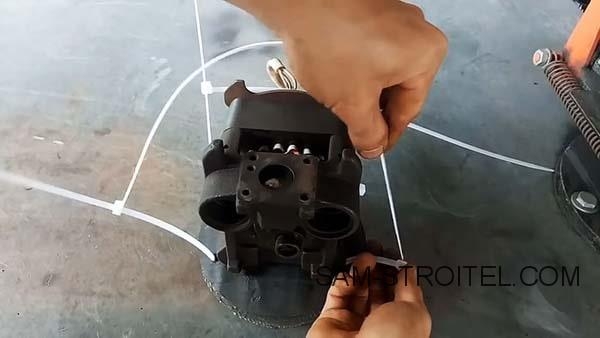

С помощью нейлоновых стяжек его необходимо установить на резиновую подушку, вырезанную в виде круга из шины или брызговика от грузового автомобиля.

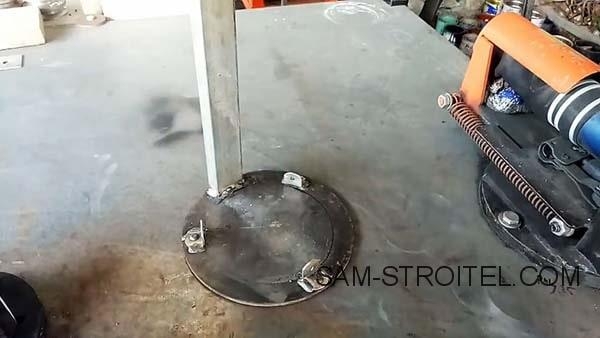

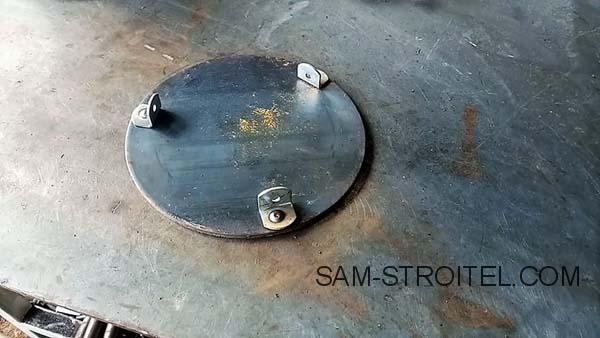

Из листовой стали вырезается основание станка в виде диска. К нему приваривает 3 уголка, через которые можно будет закрутить саморезы в резиновую подушку мотора.

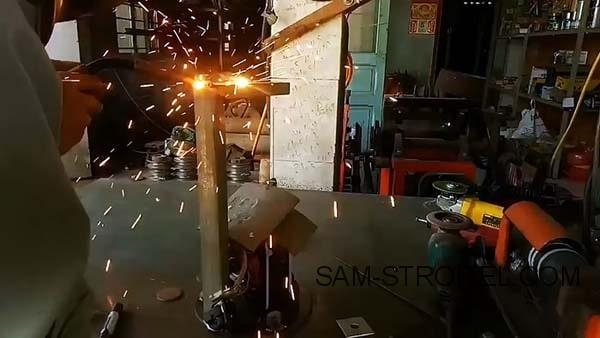

К основанию приваривается стойка для крепления столика.

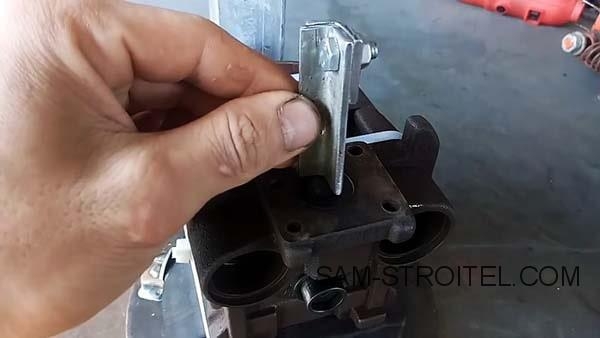

От уголка отразится 2 отрезка разной длины, и просверливаются под болт М6. Они скручиваются вместе. Затем длинный уголок приваривается к поршню компрессора. В результате получается держатель для пилочек.
К стойке столика горизонтально приваривается отрезок профильной трубы.

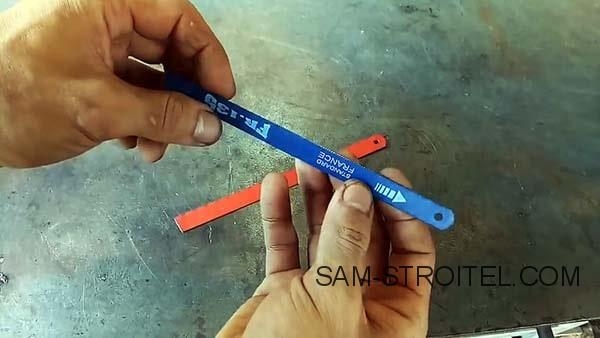

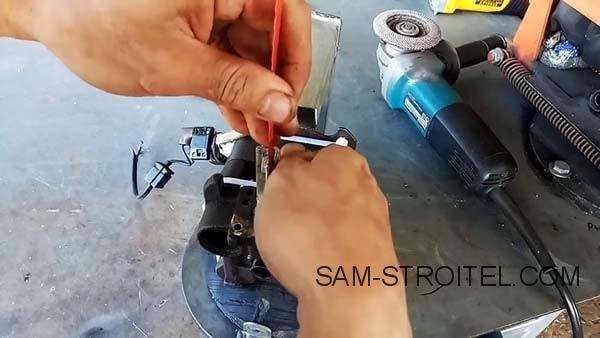

В держатель зажимается пилочка (обломок пильного полотна от ножовки по металлу).

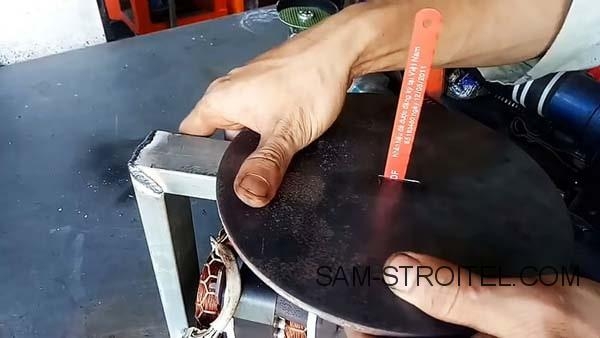

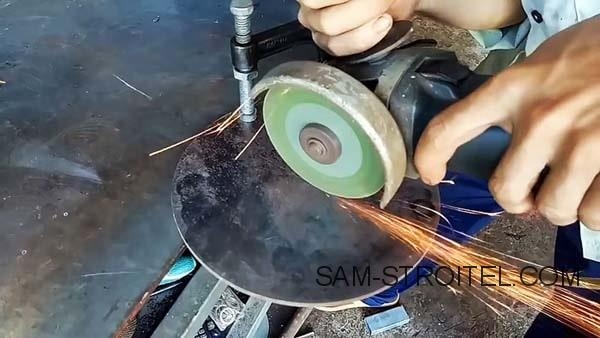

Далее из листовой стали вырезается круглый столик аналогичного размера, что и основание. В нем делается разрез под пильное полотно, и он приваривается к стойке.

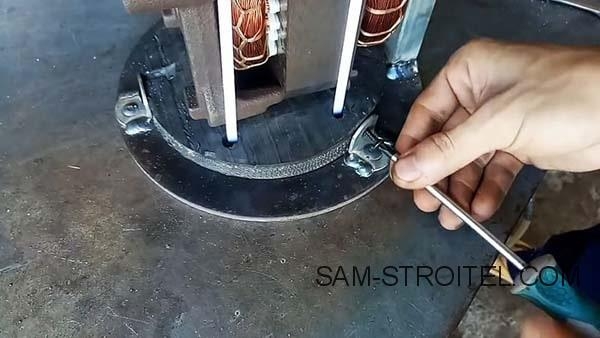

Двигатель устанавливается на подошву и прикручивается к уголкам саморезами.

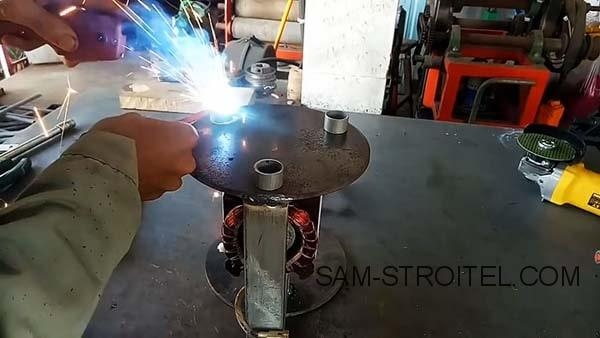

На дно станка привариваются 3 трубки, для запрессовки резиновых ножек, чтобы снизить вибрацию.

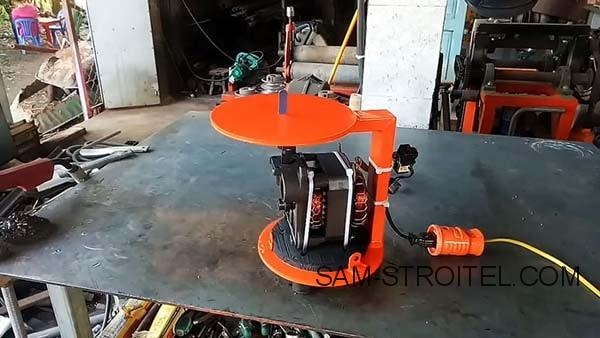

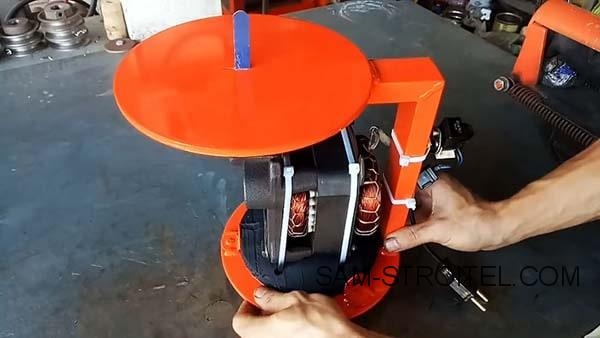

Самодельный станок готов, после испытаний, конструкцию разбираем и окрашиваем, после того как краска просохнет обратно собираем станок.

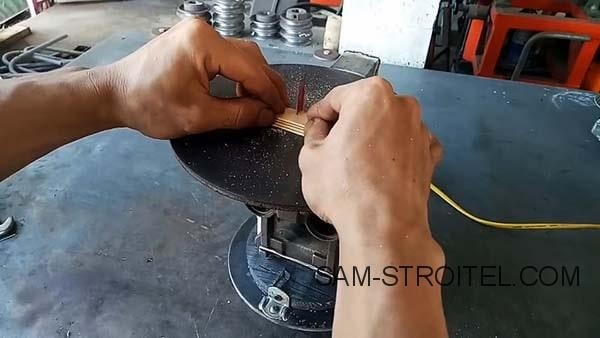

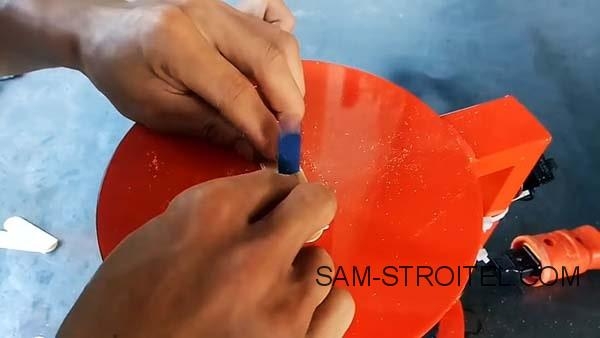

С помощью такого электролобзика, можно быстро и легко выпиливать различные детали из фанеры и прочей древесины.
Смотрим видео, где показан станок в работе:
