Лебёдка из стартера



Понадобилась лебёдка чтобы затягивать в гараж автомобили для ремонта, решил сделать лебёдку из стартера и прочих деталей что были в гараже.

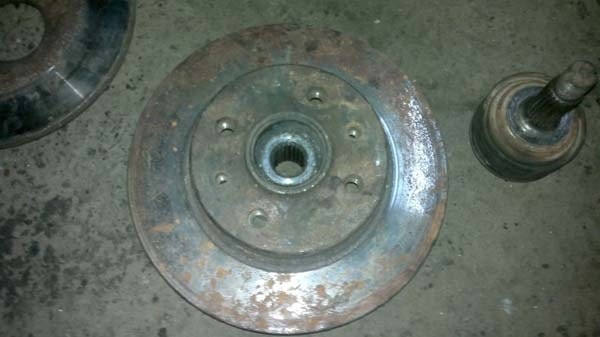

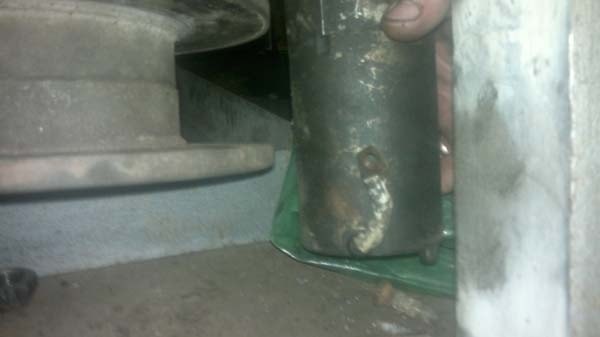

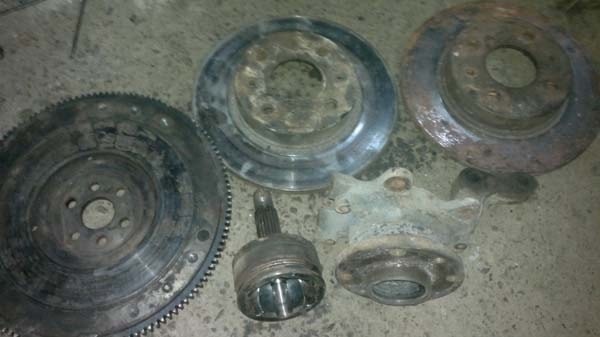

Нашёл вот такие запчасти из них и буду делать лебёдку.

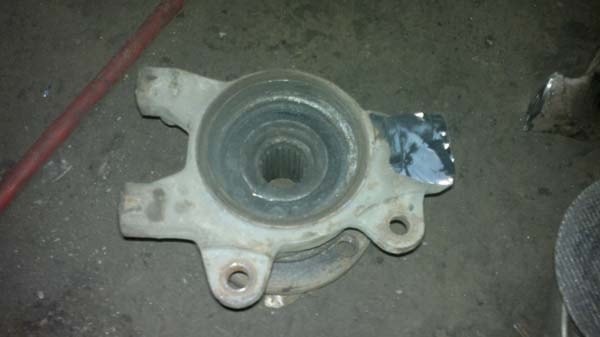

Механизм решил сделать на базе ступицы ВАЗ-2109.

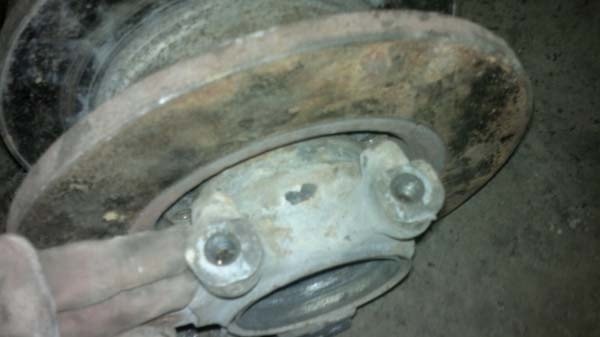

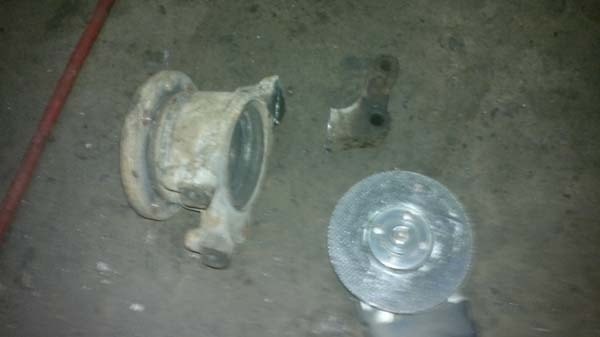

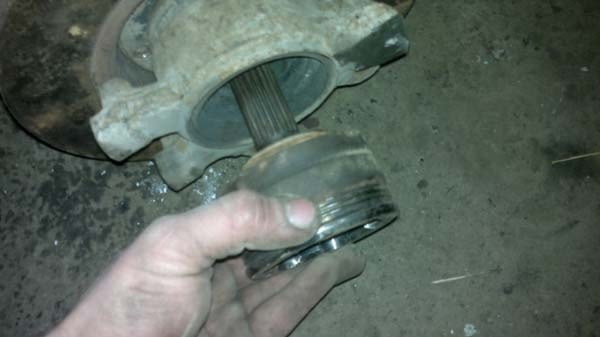

Распилил ступицу.

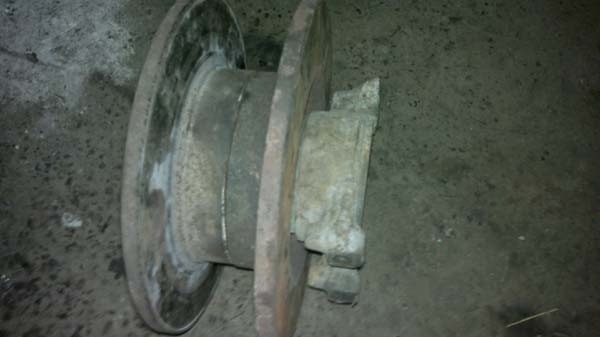

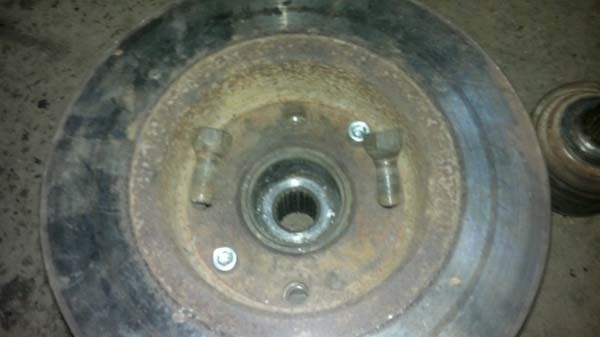

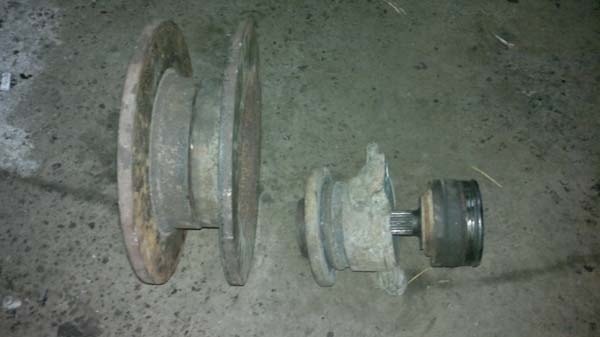

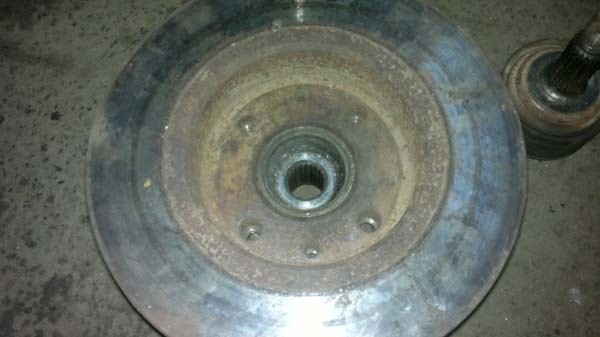

Тормозные диски будут выполнять роль барабана для троса.

На крепежные ушки буду крепить к раме лебёдки.

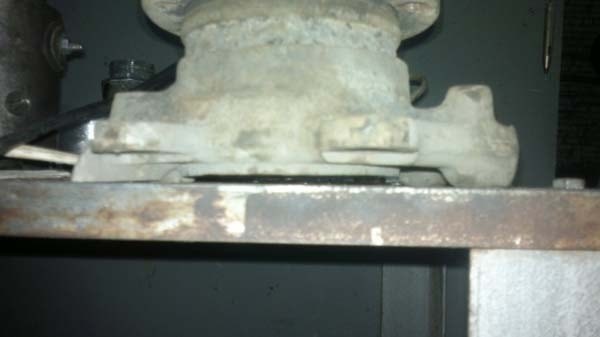

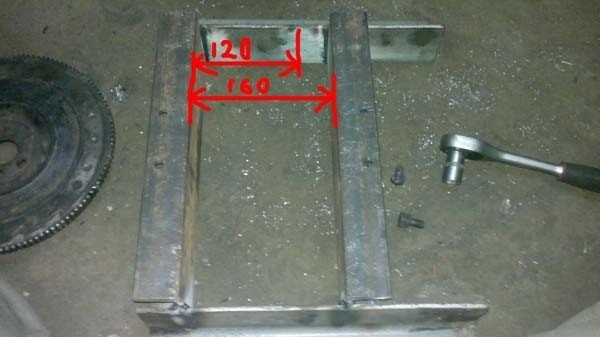

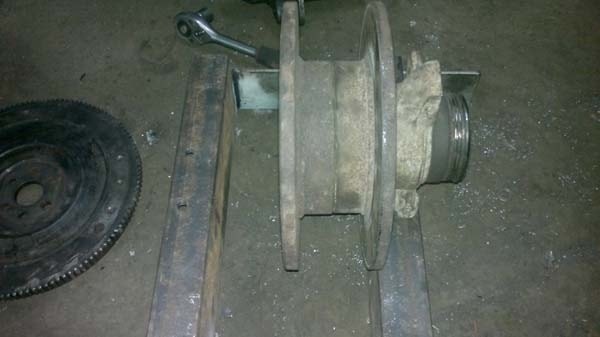

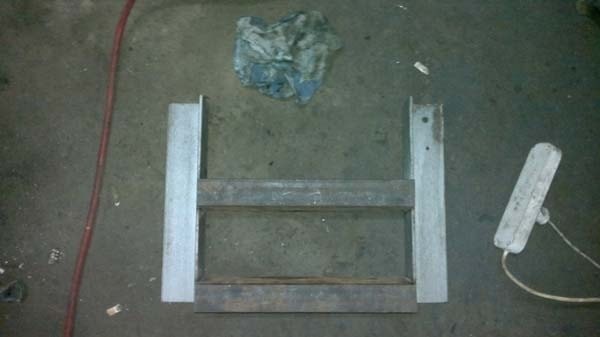

Крепим ступицу к раме, для этого просверлил на раме 2 отверстия диаметром 10 мм, расстояние между отверстиями 65 мм.

Стартер и бендикс разобрал, шестерню приварил к валу стартера на нужную длину, чтоб был полный зацеп с маховиком.

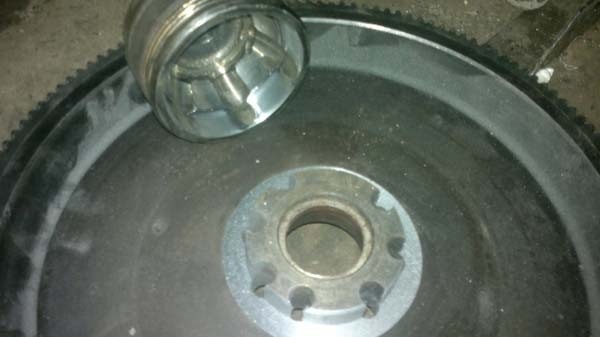

Поставил маховик от Газели, понадобилось сделать немного токарных работ.

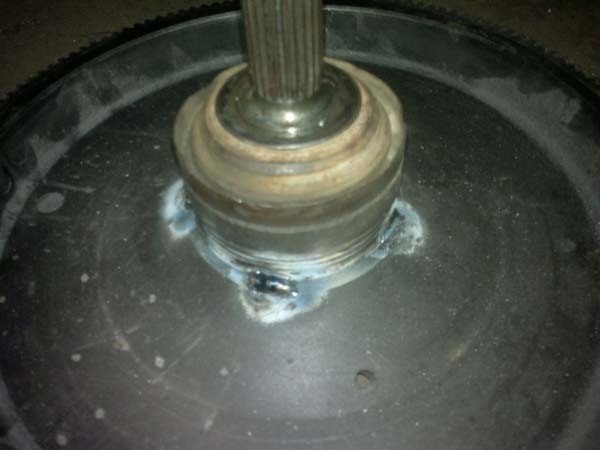

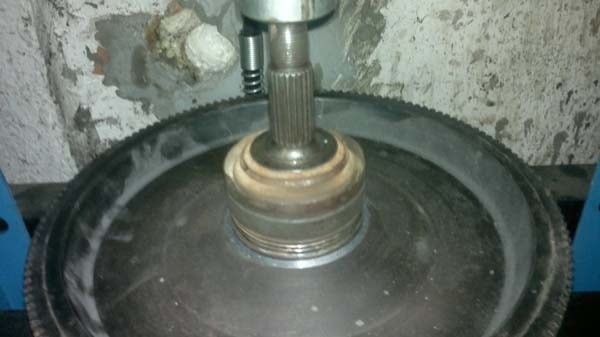

Запрессовал.

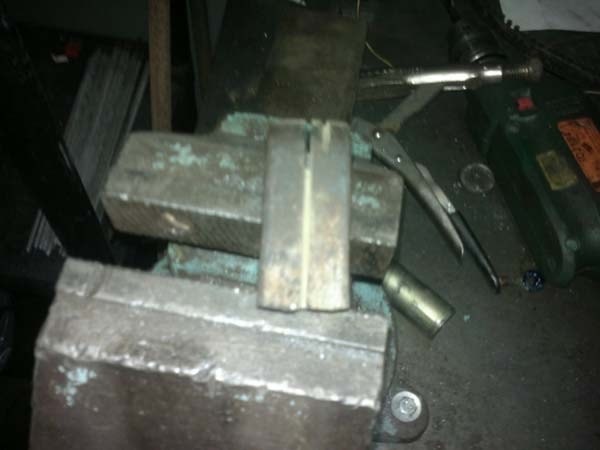

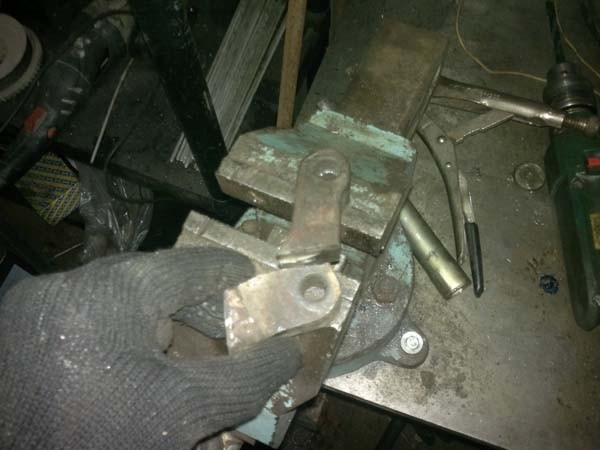

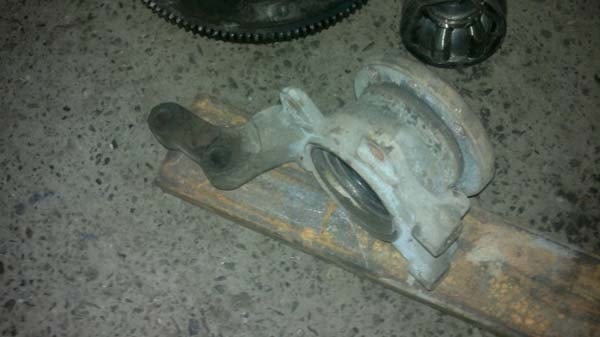

Делаю крепление стартера. За нижнюю точку опоры взял оставшуюся часть от поворотного кулака и отпилил кусочек.

Распилил еще вдоль, чтоб получилось 2 крепления.

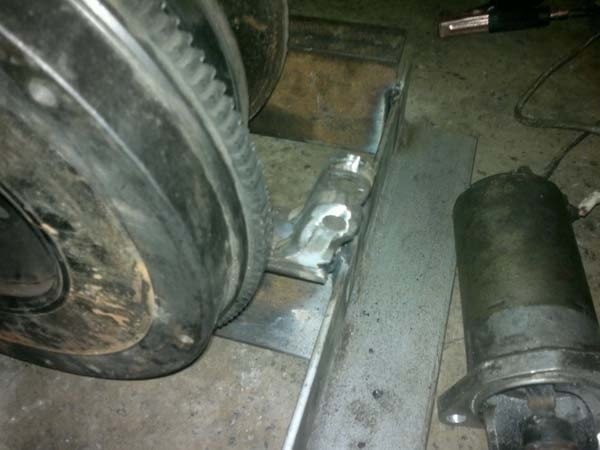

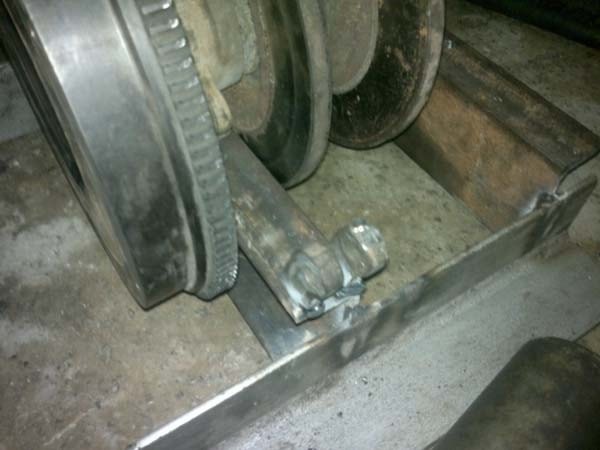

Затем эти 2 половинки прихватил сваркой к нижней части рамы.

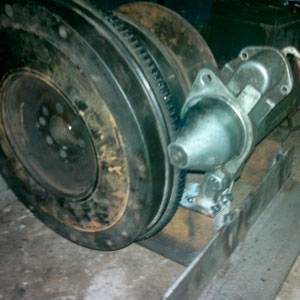

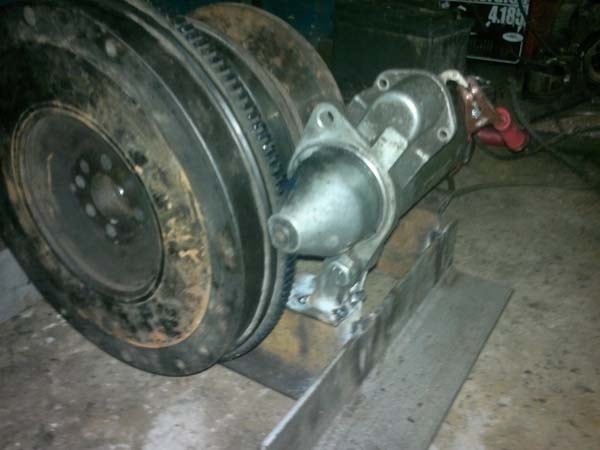

Установил стартер, подключил, крутит в обе стороны, лебёдка работает.

Работу самодельной лебёдки можно посмотреть в этом видео:
