Лебедка для вспашки своими руками
Самодельная лебёдка с плугом, для вспашки огорода, фото и описание самоделки.
.
Эта самодельная электрическая лебёдка для вспашки огорода, была сделана в 90-е годы. В тот период, была большая необходимость осваивать земельные участки (зарплату на заводе задерживали и денег особо не было).
Зато, любую деталь на заводе можно было выточить почти за даром. Вот и возникла идея усовершенствовать и облегчить труд сельского труженика посредством малой механизации.
Было решено, сделать приспособление лебёдку с плугом для вспашки земли.
Конструкция сделана следующим образом: электрический мотор-редуктор закрепили на металлической раме с блоком пуска-остановки. Мотор-редуктор вращает барабан с намотанным тросиком, (толщина троса 6 мм), а на конце 50-метрового троса — крючок который в свою очередь тянет плуг.
В этом приспособлении, используется принцип лебедки. Процесс работы следующий: относим плуг на определенное расстояние, затем включаем лебедку и тянем плуг вспахивая землю на одну борозду.
Процесс впашки, нужно делать вдвоём, один держит плуг, а второй управляет лебёдкой и держит её посредством лома воткнутого в землю.
Это устройство с лебедкой мы назвали «БУДУЛАЙ». Двигатель совмещен с редуктором и мощность составляет 800 ватт, питание трехфазное 380 вольт, управление кнопкой (нажимаешь-включаешь, отпускаешь-останавливаешь).

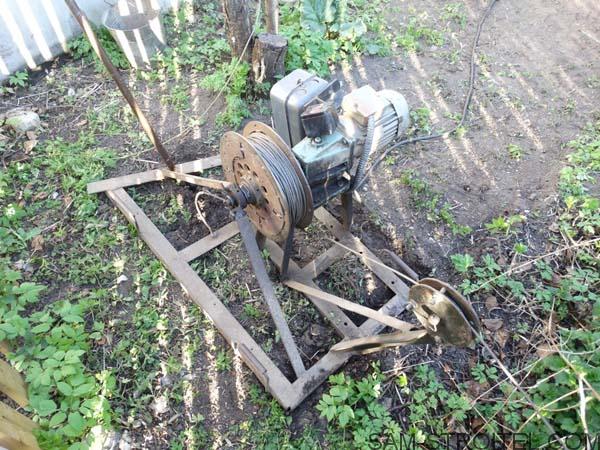

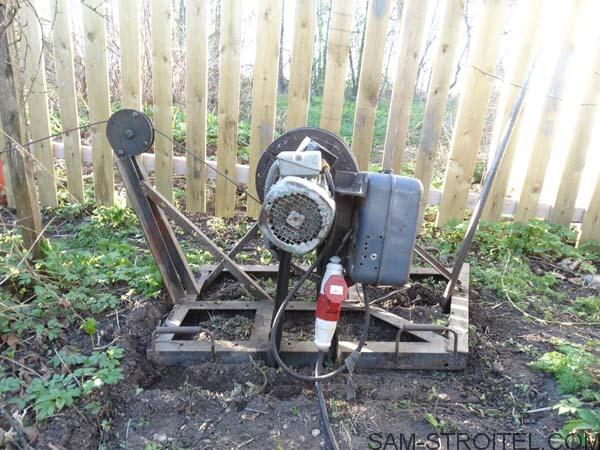

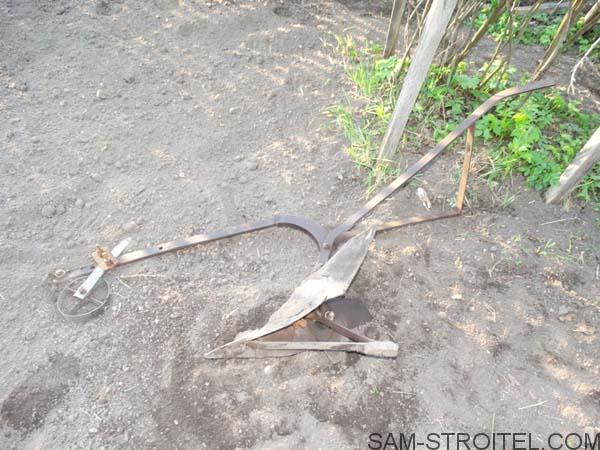

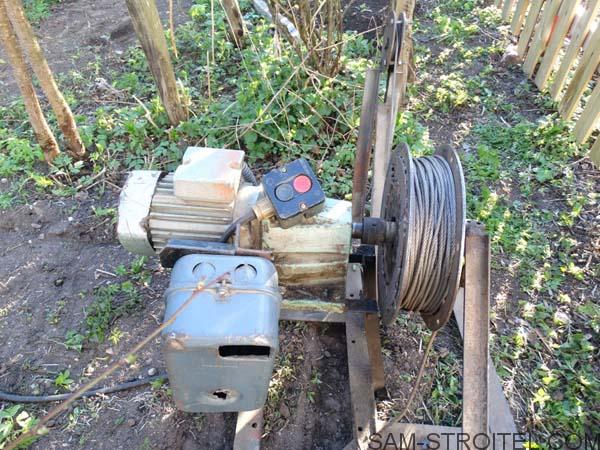

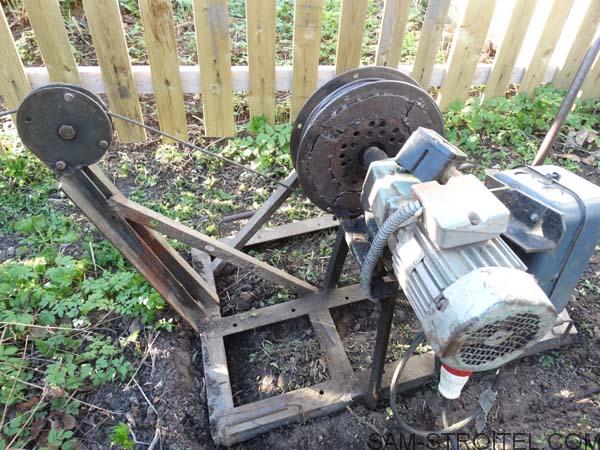

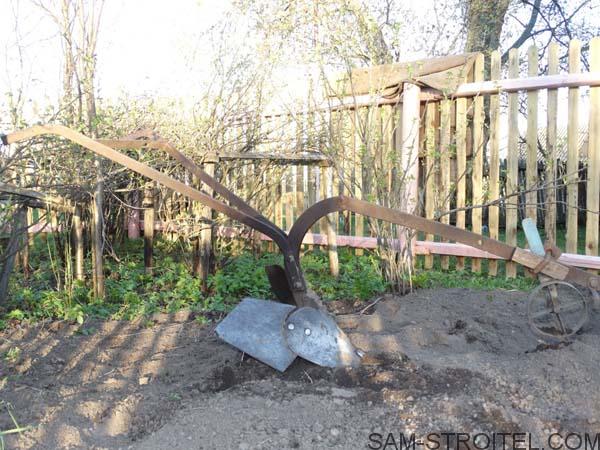

Далее фотографии лебедки и плуга.

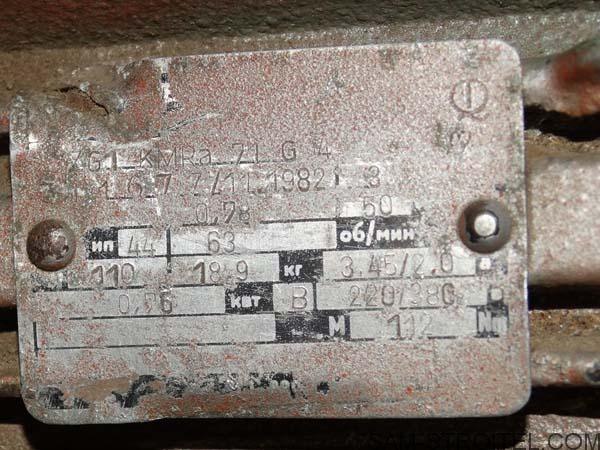

Шильдик мотора-редуктора.
Получилась неплохая самодельная лебёдка, используется для вспашки и в качестве окучника.
Автор самоделки: Александр. г. Череповец.
