Всем привет! Думаю, каждый, кто сверлил дрелью дерево или пластик большой толщины, знает, что если на входе сверла в заготовку по центру зайдешь, то на выходе с обратной стороны трудно попасть в центр, обязательно сверло уйдет в сторону.

Это потому, что дрель надо держать строго вертикально к поверхности стола, в 2-х, взаимно перпендикулярных плоскостях, да еще давить для подачи.

Мне надоело это, и я решил сделать самодельный кондуктор для сверления отверстий и, одновременно, украсить свой пенсионерский досуг. Нашёл у себя в гараже — 3 передних амортизатора от ВАЗ — 2101.

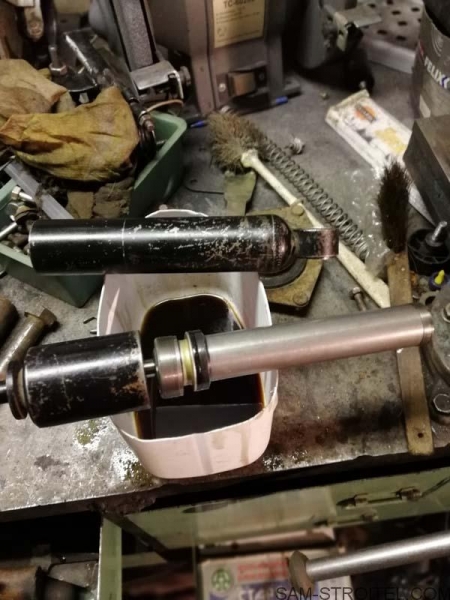

Решил пустить их в дело. Разобрал, еле гайку скрутил. Ключ от болгарки большой подошел по размеру, но не по прочности — начал гнуться. Пришлось бородком с молотком. Жижа слилась и шток забегал свободно.

В качестве опоры пригодилась опора от заднего амортизатора — ржавчину отчистил, шток по диаметру самый раз.

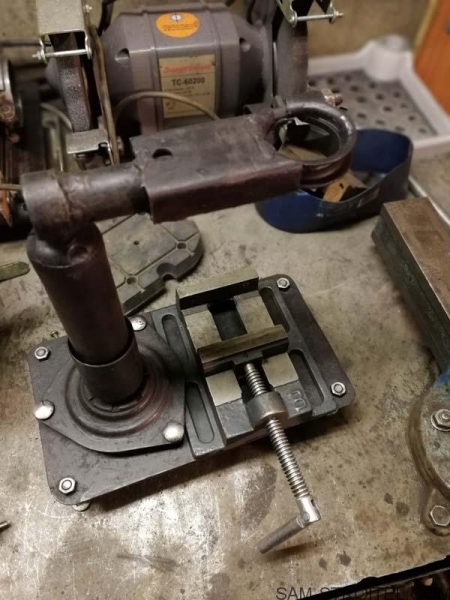

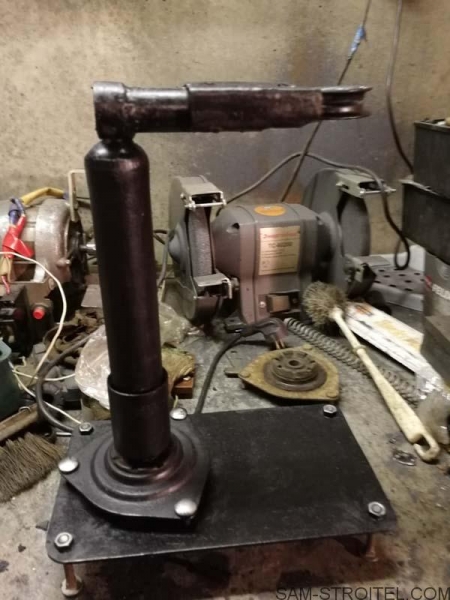

Столик сделал из пластины. Опора закреплена на столике 3-мя болтами и упирается в стол резиновым вкладышем, податливость резины позволяет болтами выставить амортизатор строго по нормали к столу.

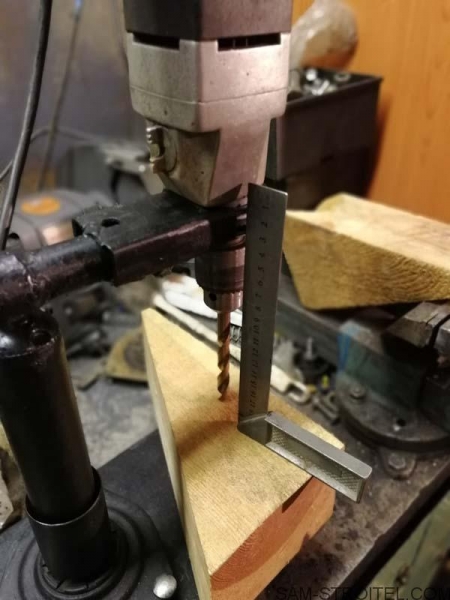

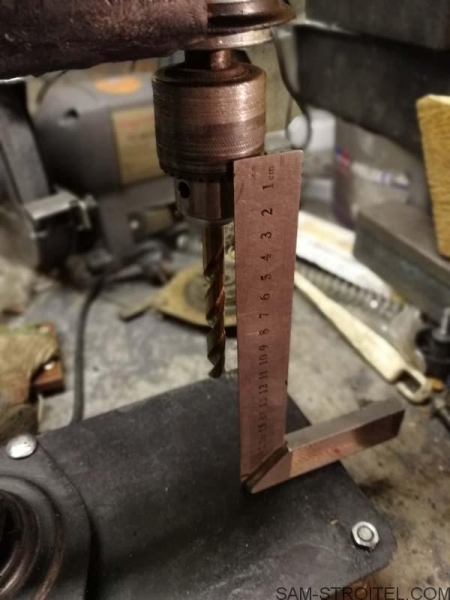

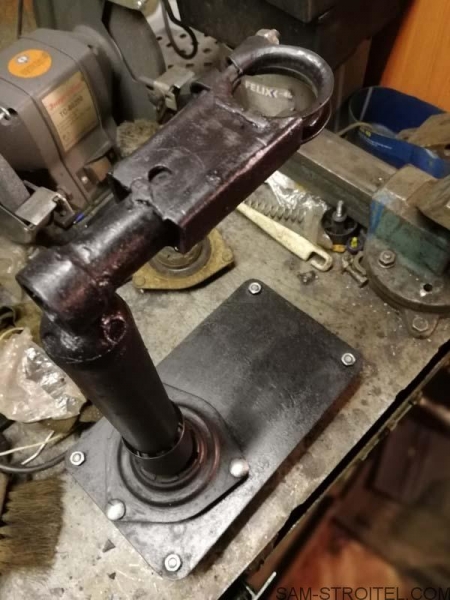

Сайлентблок выпрессовал, лишняя податливость здесь ни к чему. Подобрал подходящую по диаметру трубу и приварил. В профильную трубу вставил найденный хомут от выпускной системы Москвича и обварил, а, затем это хозяйство приварил к трубе, сначала на прихватках, семь раз подлазил с уголком, чтоб обеспечить перпендикулярность и параллельность в 2-х плоскостях.

Конечно же, здесь имеется плечо изгиба, но стойка достаточно жесткая, и усилие от руки при таком положении рукоятки дрели почти соосно штоку стойки. Учитывая это, я не стал использовать 2 стойки-направляйки, как в некоторых подобных приспособлениях и применил обрезиненную опору.

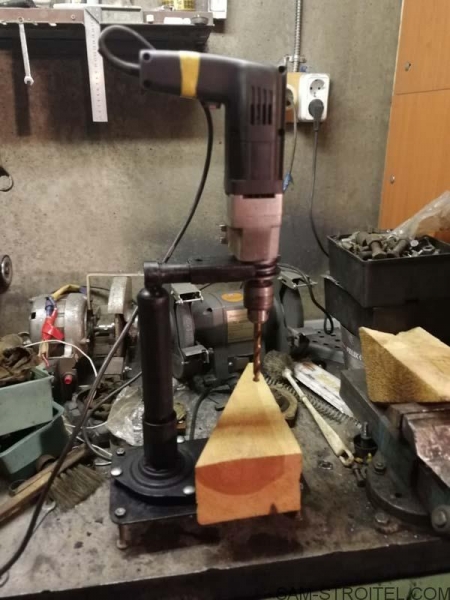

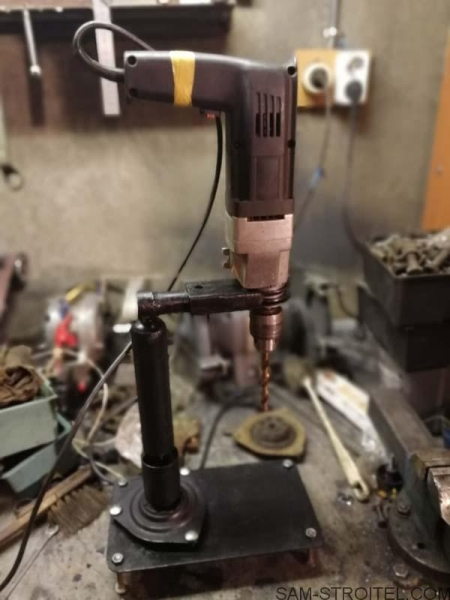

В результате, получилось довольно удобное приспособление, кондуктор для сверления отверстий сделанный своими руками практически из хлама.
