Керамический кирпич из глины — виды и габариты по стандарту

Керамический кирпич — один из самых старых материалов для строительства домов. Со временем технология практически не изменилась. Для улучшения теплотехнических характеристик придумали делать пустоты. Для сокращения времени на стройку стали производить изделия больших размеров. Увеличился ассортимент. Один размер керамического кирпича — явно недостаточно для современного строительства. Но суть производства и используемые материалы остались теми же. Как и проблемы.

Плюсы и минусы керамического кирпича

К плюсам керамики относят натуральность, безвредность. Если сравнивать керамику и силикат, то глиняные изделия немного выигрывают по теплопроводности. Если смотреть на показатели, то разница совсем небольшая. Но дом из керамики намного теплее силикатного. Дело в большей теплоемкости. Глина может запасать больше тепла и поэтому дома из нее теплее.

Керамика проигрывает силикату по звукоизоляционным свойствам, а еще по геометрии и стабильности характеристик. В этом ее основные недостатки. Да еще в высокой цене, часто бывающих высолах, с которыми бороться очень и очень непросто. Еще один минус — даже лицевая поверхность редко бывает ровной.

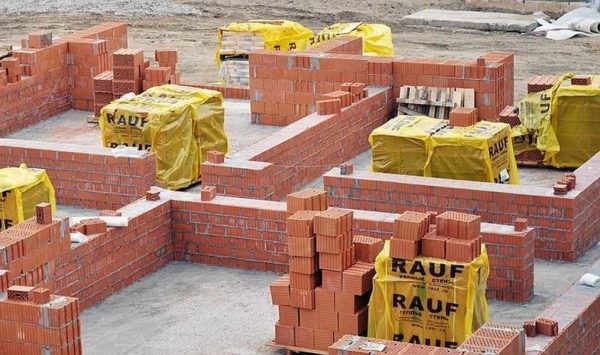

Керамический кирпич — традиционный материал для строительства домов, которому не одна сотня лет

Все эти недостатки объяснимы. Керамический кирпич получают путем обжига сформованных заранее параллелепипедов из глиняного раствора. Глина — природный материал, который имеет различные свойства. Разные свойства различных видов глины и является основной причиной того, что размер керамического кирпича стабильностью не отличается. Причем значительный разброс может быть и в пределах одной партии. А от партии к партии, вообще, могут быть существенные отличия. Разные характеристики исходного сырья также являются причиной широкого разброса характеристик готового продукта. Таких как прочность и плотность.

Срок службы — реальность не радует

По многим характеристикам керамика должна быть лучше того же силиката, но реальность оказывается иной. В последнее время слишком часто встречается красный керамический кирпич рассыпающийся, полуразрушенный после нескольких лет эксплуатации в нормальных условиях. Причины — сложность технологии. Для хорошего результата нужна тщательная переработка и подготовка глины, чтобы исключить известковые вкрапления, которые являются причинами «отстрелов». А это дополнительное время в и без того не коротком цикле производства. И дополнительная энергия. И недешевое оборудование, которое покупают далеко не все.

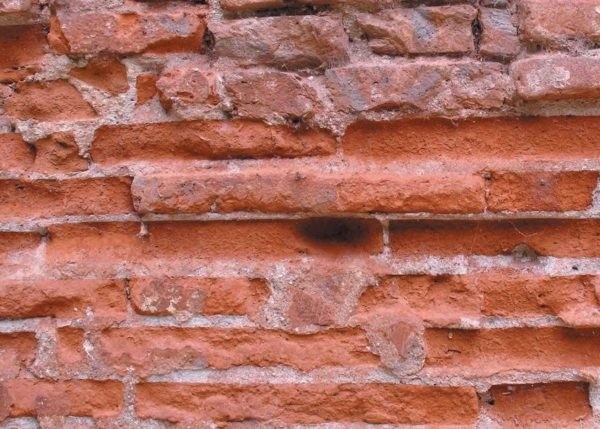

Не самая хорошая картина

Второй момент: выдержка температурного режима обжига. Пережженный керамический кирпич в кладке ведет себя нормально. Выглядит только хуже, так как темнее «нормы». Это не так страшно. А вот недожженный разрушается, рассыпается. И этим он опасен. Обжигается керамика в печи долго, и так и тянет немного сократить время, чтобы увеличить производительность. Отсюда и недожог. Или от экономии топлива, которое далеко недешевое. Так что соблюдение технологии производства керамического кирпича — это высокая цена изделий. А дорогой кирпич покупают очень неохотно. Так что разрушившийся красный кирпич, скорее всего, имел невысокую цену. А всем известно, что дешевое хорошим бывает очень редко. Тем не менее бюджет на стройку обычно не резиновый и приходится экономить.

По теплопроводности и некоторым другим параметрам керамический кирпич должен быть лучше

Какой бы сложной ни была технология производства, европейские поставки имеют и геометрию близкую к идеальной, и размеры стандартные, и качество стабильное. Цена у них далеко не бюджетная, но проблемы с качеством — большая редкость. Так что если средства позволяют, стараются купить импортный кирпич. Отечественный глиняный, даже дорогой, пока стабильностью качества похвастаться не может. Именно поэтому, хотя по многим параметрам керамика должна быть лучше, все чаще выбор делают в пользу силиката. Потому что за вполне вменяемые деньги можно купить хорошего качества строительный материал. Его выбирают даже несмотря на то, что он намного «холоднее». Все равно для достижения требуемого уровня энергоэффективности, приходится утеплять и керамику тоже.

Виды и размер керамического кирпича по ГОСТу 530-2012

По размерам керамические изделия делят на кирпич и камень. Керамический строительный камень отличается только большей толщиной — не менее 140 мм. Глиняный кирпич бывает полнотелым и пустотелым, рядовым (строительным) или отделочным (лицевым). Керамический камень — только рядовой и только пустотный. Пустоты в глиняном камне или кирпиче могут располагаться, как параллельно постели (рабочей поверхности, на которую кладут раствор), так и перпендикулярно. Кроме того, стандарт определяет следующие виды изделий:

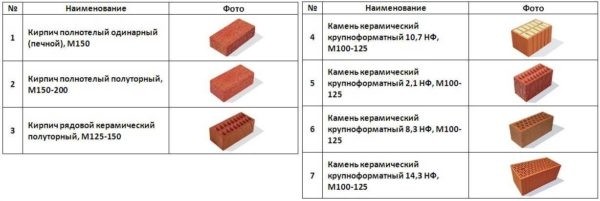

Строительный, лицевой и клинкерный — это основные типы керамического кирпича

• Фасонный кирпич. Изделие, которое отличается по форме от параллелепипеда.
• Доборный элемент. Форма разработана специально для завершения кладки.
• С пазогребневой системой. Керамический камень, вертикальные грани которого имеют специальную форму для соединения без раствора. Размеры выступов не нормированы. Для этого типа материала есть два специальных размера:
  • Рабочая ширина камня. Это размер без учета пазогребневых выступов. Он формирует ширину кладки.
  • Нерабочая длина камня. Расстояние от одной вертикальной поверхности до другой с учетом выступов.

Еще камень и кирпич может быть со шлифованной или нешлифованной постелью (это та часть, на которую кладут раствор). Некоторые заводы выпускают материал с насечками на ложке. Этот тип удобно использовать, если стена будет штукатуриться. Насечки нужны для лучшей адгезии со штукатуркой.

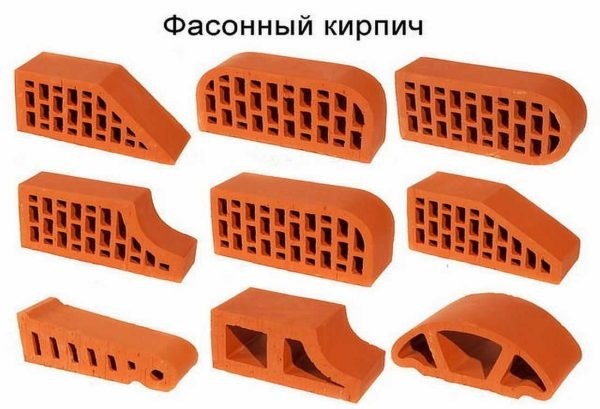

Фасонные — разновидность отделочных изделий для формирования особого рельефа

Есть еще клинкерный кирпич. Он имеет более сложную технологию изготовления, что дает ему особые свойства. Он прочнее обычного строительного, имеет более низкое водопоглощение. Поверхность его идеально ровная и гладкая, что дает возможность использовать его как отделочный материал. Но это отдельная группа изделий.

Стандартные размеры и обозначение керамического строительного (рядового) кирпича

По стандарту ГОСТ 530-2012 есть следующие размеры керамического кирпича:

• Нормального формата или одинарный. В маркировке ставят НФ. Имеет размеры 250*120*65 мм. По предыдущему стандарту (ГОСТ 530-2007) этот размер кирпича называли одинарным. Если это материал для кладки стен, ставят КР (рядовой). Может быть полнотелым или с вертикально расположенными пустотами. По тому же стандарту есть его подвиды:
  • 0,5 НФ — 250*60*65 мм.
  • 0,7 НФ — 250*85*65 мм.
  • 0,8 НФ — 250*120*55 мм.
  • 1,3 НФ — 288*138*65 мм. Это укрупненный размер.
  • 1,4 НФ — 250*120*88 мм. Это тот вид, который по старому нормативу называют полуторным.
  • 1,8 НФ — 288*138*88 мм. Это тот, который называют двойным.

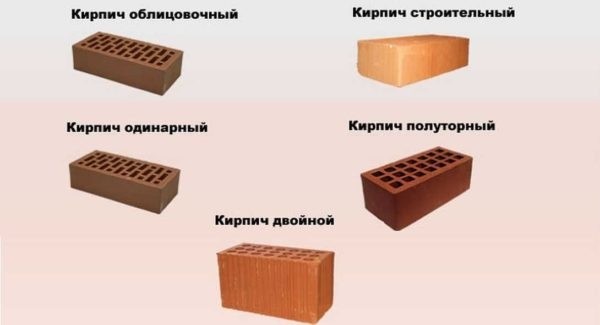

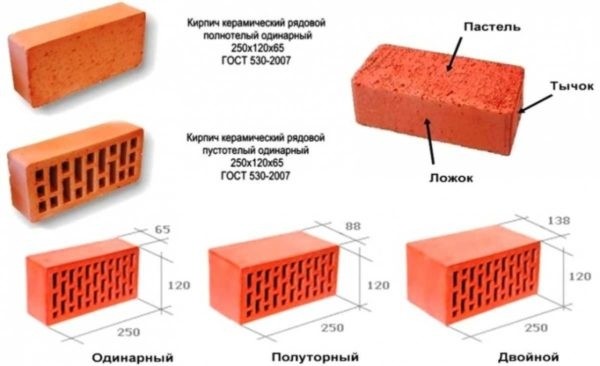

    Старый стандарт описывал размеры керамического кирпича по-другому

• С горизонтально расположенными пустотами — обозначение КРГ. Может быть только двух габаритов:
  • 1,4 НФ — 250*120*88 мм.
  • 1,8 НФ — 288*138*88 мм.

Это те размеры, которые определены для керамического кирпича новым стандартом. Что касается коэффициентов, их высчитывают как долю от объема, занимаемого керамическим кирпичом стандартного размера — 250*120*65 мм.

Виды и размеры керамического камня

Как видите, есть два подвида рядового керамического (строительного) кирпича, ширина которых составляет 138 мм. В то же время, норматив говорит о том, что все изделия, ширина которых 140 мм и более называют керамическим строительным камнем. Так что разница в два миллиметра, в данном случае, существенная.

Керамический камень — изделия укрупненного размера

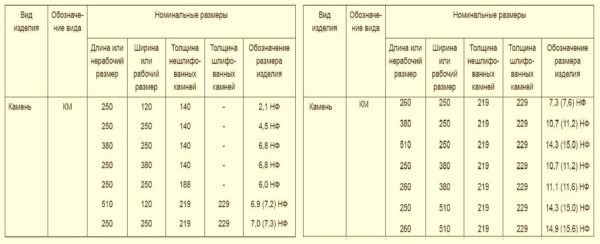

Размер керамического камня приведен в таблицах. В скобках даны обозначения габаритов для изделий со шлифованными гранями. Вообще, возводить стены из крупного типа получается намного быстрее, да и квадратный метр кладки обходится дешевле. Экономия идет за счет раствора. Но работать одному не получится. Один блок, хоть они все пустотные, весить может больше десяти килограмм. Устанавливать их можно только вдвоем, как и корректировать положение. Кстати, стандарт допускает делать в боковых гранях пустоты под захваты (для более удобного переноса) общим объемом не более 13%. Это действительно облегчает работу с крупноформатными блоками.

Полнотелый и пустотелый

Полнотелый и пустотелый керамический кирпич, хоть и производится одинаково, имеет различное назначение. Материал без пустот идет на несущие стены, с пустотами берут для лучших характеристик по теплоизоляции. Так как наличие воздушных полостей делает материал «теплее». Он хуже проводит тепло, а значит лучше его сберегает. В маркировке полнотелый обозначается буквами «по», с пустотами — буквами «пу». Количество пустот и их объем нигде не указывается. Их надо смотреть «по месту».

Надо учесть такую особенность введенного стандарта. Полнотелый кирпич ГОСТ 530-2012 определяется как строительный материал без пустот или с пустотами меньше 13%.

Вообще, полнотелый кирпич используют для стен, на которые может приходиться большая нагрузка. Если вам важна несущая способность кладки, необходимо уточнять не только марку изделий по прочности, но и наличие пустот. В полнотелом кирпиче их размеры и расположение никак не нормируются (если их меньше 13%).

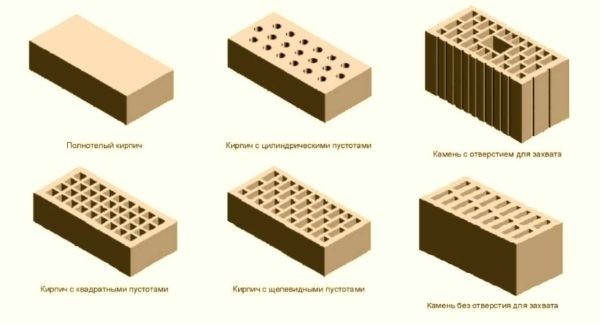

Вот такими могут быть изделия с пустотами и без

В пустотелом кирпиче и камне диаметр вертикальных цилиндрических пустот не может быть больше 20 мм. Если пустота квадратная или прямоугольная, ее сторона также не может быть больше 20 мм. Положение и размеры горизонтальных пустот выбираются произвольно, что стоит помнить. Определена только минимальная толщина наружной стенки. Она не должна быть меньше 12 мм для кирпича и 8 мм для камня.

Технические характеристики

Стандартом определены марки прочности, морозостойкость и класс плотности. Марки прочности отображают нагрузку, которую может вынести материал. Расшифровать эту величину просто. Цифра, которая идет за буквой «М» — это количество килограмм на сантиметр квадратный, которые материал выдерживает без разрушения. Пример: М150 обозначает, что керамический кирпич этой партии выдержит нагрузку в 150 кг/см².

Марки прочности	Керамического кирпича	М100, М125, М150, М175, М200, М250, М300
	Керамического камня	М300, М400, М500, М600, М800, М1000
	Клинкерного кирпича	М25, М35, М50, М75, М100, М125, М150, М175, М200, М250, М300;
	Кирпич и камень с горизонтальными пустотами	М25, М35, М50, М75, М100
Морозостойкость		F25, F35, F50, F75, F100, F200, F300.

Указаны марки прочности и морозостойкость для керамического камня и кирпича

Морозостойкость обозначается буквой F и цифрой. Цифра отображает количество циклов замерзания/размораживания, которые не вызывают изменения характеристик и внешнего вида. Например, F50 — 50 циклов замерзания и размораживания. Для внутренних перегородок в отапливаемых зданиях морозостойкость можно брать невысокую — все равно будет поддерживаться положительная температура.

Теплопроводность и коэффициент теплосопротивления

Класс плотности соотносится со средней плотностью материала, но от плотности зависит также энергоэффективность материала. Чем ниже плотность, тем лучше теплоизоляционные свойства. Но значительно снизить плотность для наружных стен не получится. Они должны нести определенный уровень нагрузки. Поэтому в последние годы кирпичный дом делают с утеплением.

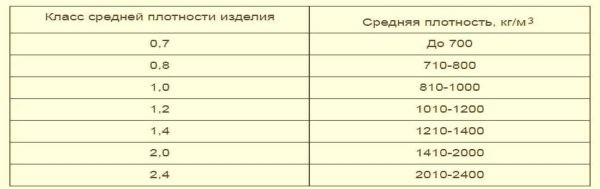

Соотношение средней плотности изделия и класса плотности

Как работать с двумя последними таблицами? В маркировке указывается класс плотности. По этой характеристике можно узнать массу куба керамического кирпича. Она указана в первой таблице. Вторая таблица помогает сопоставить плотность материала и коэффициент теплопроводности кладки из него. Например, класс плотности керамического кирпича указан 1,0. Это значит, что куб должен весить 810-1000 кг, а кладка на минимальном слое клея после высыхания будет иметь коэффициент теплопроводности 0,20-0,24 Вт/(м*°C).

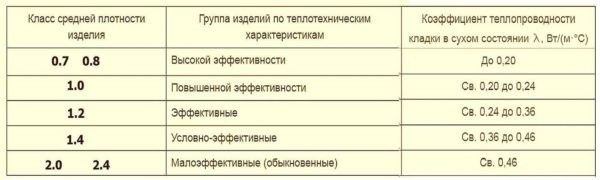

Группы керамического кирпича и блока по теплотехническим характеристикам кладки (при минимальном количестве раствора)

Стоит сказать, что по современным нормам ни один из типов кирпича не дает необходимого теплосопротивления. Разве что толщина стены будет более метра.

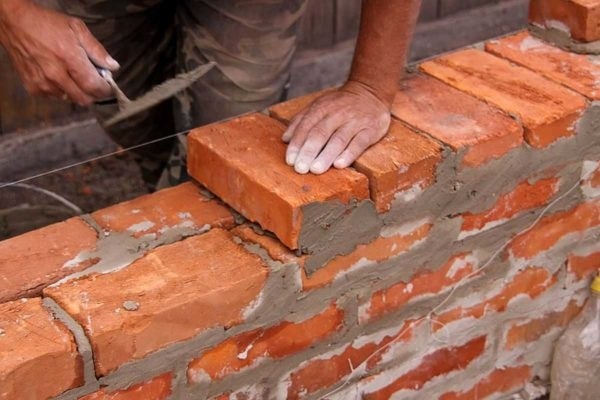

Кладка из керамического кирпича в полтора или два кирпича не отвечает современным требованиям по теплопроводности наружных стен

В этом случае выигрывает пустотный кирпич или строительный керамический блок, так как они имеют лучшие характеристики по теплопроводности. Стена будет на пару десятков сантиметров уже — не 147 см, например, а всего 105. Так что, в любом случае стоит рассматривать дополнительное утепление наружных стен.

Вес керамического кирпича

Вес керамического кирпича зависит от плотности и наличия/количества пустот. Точную цифру узнают в сопроводительных документах, и то, разброс в пределах одной партии до 10%.

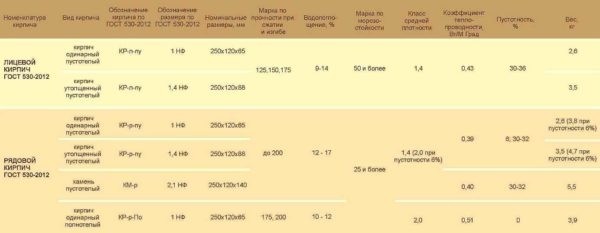

В характеристиках указан вес кирпича разного типа: кладочного, отделочного, с пустотами и без

Если пользоваться старой терминологией, примерный вес керамического кирпича будет таким:

• Одинарный (тип 1 НФ, размер 250*120*65 мм):
  • полнотелый (рядовой, кладочный, строительный) 3,3-3,6 кг/шт;
  • рабочий (рядовой, кладочный) пустотелый — 2,3-2,5 кг/шт;
  • облицовочный (лицевой, отделочный) пустотелый — 1,32-1,6 кг/шт.
• Полуторный имеет массу (тип 1,4 НФ, габариты 250*120*88 мм):
  • полнотелый рядовой — 4,0-4,3 кг/шт;
  • пустотелый рядовой — 3,0-3,3 кг/шт;
  • лицевой пустотелый — 2,7-3,2 кг/шт.
• Двойной весит (1,8 НФ 288*138*88 мм.) :
  • рядовой полнотелый — 6,6-7,2 кг/шт;
  • рядовой пустотный — 4,6-5,0 кг/шт.

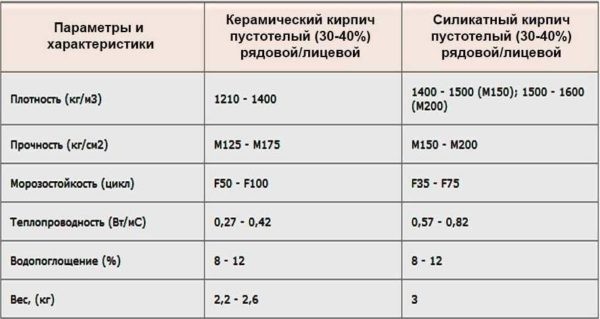

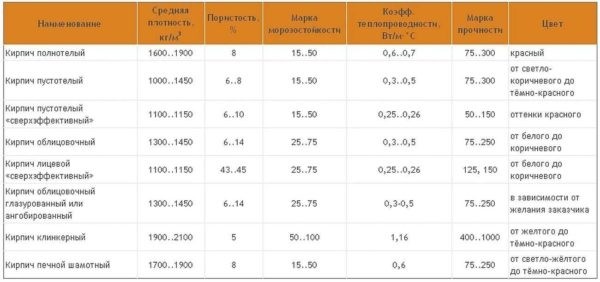

Сравнение характеристик керамического кирпича — пустотного разной плотности, полнотелого

Вес приведем примерный, так как плотность и количество пустот у каждого завода может существенно отличаться. Количество пустот не регламентируется, так что отделочные материалы могут быть легкими.

Маркировка керамического кирпича

В маркировке керамического кирпича указывается полная информация о его типе. Проставляется размер кирпича в миллиметрах в формате: длина*ширина*высота. Обязательно указываются основные характеристики, приведенные выше. Чтобы расшифровать информацию, надо помнить условные обозначения материала каждого вида:

• К — кирпич
• Кл — клинкерный.
• Р — рядовой (строительный).
• Л — лицевой (отделочный, декоративный).
• Г — горизонтальные пустоты.
• По — полнотелый.
• Пу — пустотный.
• Ш — шлифованный.
• Пг — пазогребневой.

В маркировке указаны все ключевые характеристики, включая размер и тип

После указания размеров, через косую идет указание класса прочности, класс средней плотности и морозостойкость. Приведем несколько примеров маркировки и ее расшифровку:

• КР-р-по 250*120*65/1НФ/200/2,0/50. Читать надо это так: керамический кирпич (КР), рядовой (р), полнотелый (по). Размером 250*120*65 мм, 1НФ — формат и габариты. Далее идут: класс прочности М 200, класс средней плотности 2,0, что соответствует 1410-2000 кг/м³, морозостойкость F50 (50 циклов).
• КРГ-л 250*120*88/1,4НФ/50/1,2/75. Звучит это так: кирпич керамический (КР), с горизонтальными пустотами (Г), лицевой (л). Размер керамического кирпича 250*120*88 мм, типоразмер 1,4 НФ. Класс прочности М50, класс средней плотности 1,2, что соответствует весу 1010-1200 кг/м³. Морозостойкость 75 циклов (F75).
• КМ-пг 510/10,7НФ/150/0,8/75. Расшифровывается это обозначение так: камень керамический (КМ) с пазогребневым соединением (ПГ), габаритом рабочей части 510 мм, типоразмера 10,7 НФ. Марка прочности М150, класс плотности 0,8 (энергоэффективный), морозостойкость F 75.

На упаковке (палете) может быть нанесен логотип или другая информация по усмотрению производителя

Новый способ маркировки приближен к нормам ЕС. Стандарт не запрещает заводам в сопроводительных документах указывать дополнительные характеристики. Также можно наносить на упаковку дополнительную информацию, которая облегчает идентификацию производителя.
