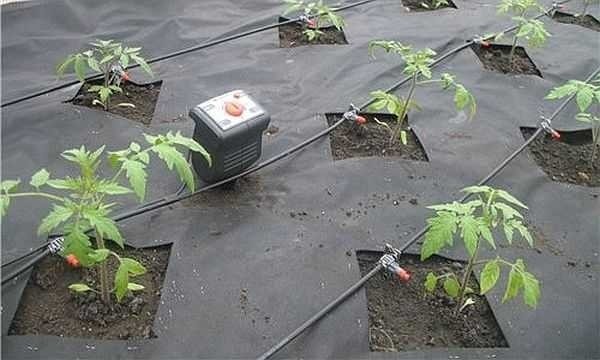

Капельное орошение в теплице и на огороде своими руками

Обеспечение водой растений и насаждений — одна из забот домовладельцев. Кто-то поливает грядки с овощами, кто-то цветники и газоны, а кому-то нужно обеспечить водой сад. В любом случае процедура отнимает достаточно много времени. Но и это еще не все: при обычном способе образуется на поверхности корка, которая мешает растениям развиваться, потому приходится почву рыхлить. Все эти проблемы решаются, если сделать капельный полив растений. Можно купить готовые наборы, заказать разработку и установку «под ключ» а можно все сделать своими руками. Вот о том, как сделать капельное орошение самостоятельно и пойдет речь в этой статье.

Принцип работы и разновидности

Эта технология была опробована несколько десятилетий тому назад. Ее результаты оказались настолько впечатляющими, что система получила широкое распространение. Основная идея состоит в том, что вода подается к корням растений. Есть два способа:

• наливается на поверхность возле стебля;
• подается под землей в зону формирования корней.

Первый способ более простой в установке, второй — более затратный: нужен специальный шланг или капельная лента для подземной укладки, приличный объем земельных работ. Для умеренного климата разницы особой нет — и тот и другой способ работают хорошо. А вот в регионах с очень жарким летом лучше показала себя подземная прокладка: меньше воды испаряется и больше ее попадает растениям.

Капельный полив применяют на огородах, в теплицах. Наиболее эффективен он при выращивании овощей и плодовых

Есть системы самотечные — для них необходима емкость для воды, установленная на высоте не менее 1,5 метров, есть системы со стабильным давлением. В них имеется насос и группа контроля — манометры и клапаны, создающие требуемое усилие. Есть полностью автоматизированные системы капельного полива. В самом простом варианте это клапан с таймером, открывающий подачу воды на заданный промежуток времени. Более сложные системы могут контролировать отдельно расход по каждой из линий подачи воды, тестируя влажность почвы и определяя погоду. Эти системы работают под руководством процессоров, режимы работы задаваться могут с панели управления или компьютера.

Плюсы и минусы

Капельный полив имеет много достоинств и все они значимые:

• Значительно снижается трудоемкость. Система может быть полностью автоматизированной, но и в самом простом варианте орошение требует буквально несколько минут вашего внимания.
• Снижается расход воды. Происходит это за счет того, что влага подается только под корни, другие зоны исключаются.
• Исчезает необходимость в частом рыхлении. При дозированной подаче воды в небольшую зону корка на почве не образуется, соответственно, ее не нужно разбивать.
• Растения лучше развиваются, повышается урожайность. За счет того, что вода подается в одну зону, корневая система развивается в этом месте. Она имеет большее количество тонких корней, становится более комковатой, быстрее впитывает влагу. Все это способствует быстрому росту и более обильному плодоношению.
• Есть возможность организовать прикорневую подкормку. Причем расход удобрений за счет точечной подачи тоже минимальный.

Экономическая эффективность систем капельного орошения доказана уже неоднократно даже в промышленных масштабах. В частных теплицах и огородах эффект будет не менее значительный: расходы на создание системы можно свести к небольшой сумме, а все плюсы останутся.

Капельное орошение, собранное своими руками обходится в не очень большую сумму

Минусы тоже есть, но их совсем немного:

• Для нормальной работы необходима фильтрация воды, а это дополнительные расходы. Система может функционировать и без фильтров, но тогда необходимо продумать систему продувки/промывки, чтобы устранять засоры.
• Капельницы со временем забиваются и требуют очистки или замены.
• Если использовать тонкостенные ленты, они могут повреждаться птицами, насекомыми или грызунами. Возникают места внепланового расхода воды.
• Для устройства требуются затраты времени и денег.
• Требуется периодическое обслуживание — продуть трубы или прочистить капельницы, проверить крепление шлангов, поменять фильтры.

Как видите, список недостатков немаленький, но все они не очень серьезные. Это — действительно полезная вещь на огороде, в саду, на газоне, клумбе или в теплице.

Составляющие и варианты компоновки

Капельные системы орошения можно организовать имея любой источник воды. Подойдет колодец, скважина, река, озеро, централизованное водоснабжение, даже дождевая вода в баках. Главное, чтобы воды хватало.

К источнику подключается магистральный трубопровод, который подводит воду к месту полива. Дальше он идет по одной из сторон орошаемого участка, в конце заглушается.

Напротив грядок в трубопровод вставляются тройники, к боковому выводу которых прикрепляют капельные шланги (трубы) или ленты. В них есть специальные капельницы, через которые вода подается к растениям.

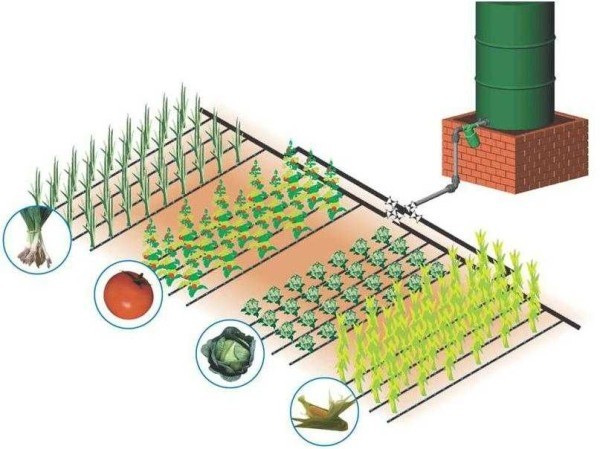

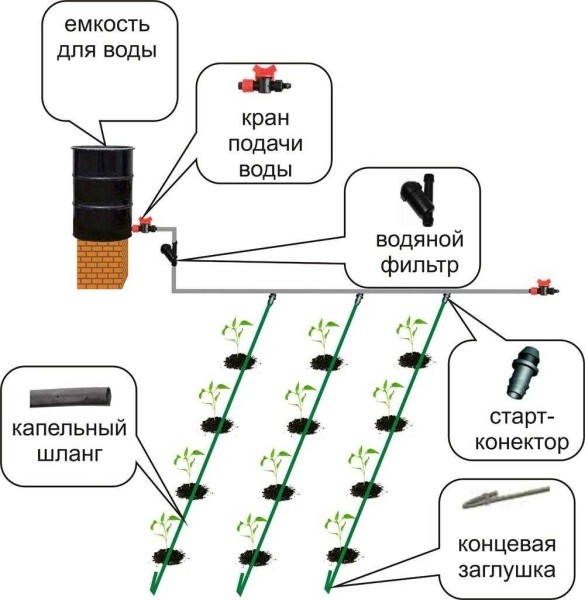

Схема капельного полива из бочки легко реализуется своими руками

Между выходом из источника и первым ответвлением на грядку желательно установить фильтр или систему фильтров. Они не нужны, если система запитывается от домашнего водопровода. Если воду качаете из озера, реки, бака с дождевой водой, фильтры обязательны: загрязнений может быть много и система будет слишком часто забиваться. Типы фильтров и их количество определяется в зависимости от состояния воды.

Как очистить воду из колодца и скважины описано тут.

Капельные шланги

Шланги для капельного полива продают в бухтах от 50 до 1000 метров. В них уже встроены точки расхода воды: лабиринты, по которым протекает вода перед тем, как попасть в выпускное отверстие. Эти сочащиеся шланги обеспечивают одинаковое количество воды на всем протяжении линии вне зависимости от рельефа. За счет этого лабиринта расход в любой точке полива практически одинаков.

Различаются они по следующим характеристикам:

• • Жесткость трубки. Капельные шланги — бывают жесткие, бывают мягкие. Мягкие называют лентами, жесткие — шлангами. Жесткие могут эксплуатироваться до 10 сезонов, мягкие — до 3-4. Ленты бывают:
    • Тонкостенными — с толщиной стенки 0,1-0,3 мм. Они прокладываются только по поверхности, срок их службы — 1 сезон.
    • Толстостенные ленты имеют стенку 0,31-0,81 мм, срок службы — до 3-4 сезонов, есть как для наземной, так и для подземной прокладки.

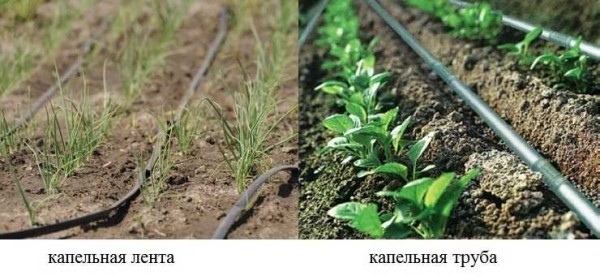

Полив может быть организован при помощи лент или шлангов

• Диаметр. Влияет на производительность и максимальную длину линии. Внутренний диаметр шлангов может быть от 14 до 25 мм, лент от 12 до 22 мм. Среди лент самый распространенный размер — 16 мм.
• Расход воды. Выбирается в зависимости от требуемой интенсивности полива. Шланги могут выдавать 0,6-8,0 л/час, тонкостенные ленты — 0,25-2,9 л/час, толстостенные ленты 2,0-8,0 л/час. Эта характеристика расхода через каждую капельницу.
• Расстояние между капельницами. Может быть от 10 до 100 см. Его выбирают в зависимости от необходимого количества воды и от того, насколько часто посажены растения.
• Капельницы могут быть с одним выходом или двумя. Расход воды при этом остается стабильным. Меняется только глубина и площадь, по которой распространяется вода. При одном выходе площадь получается меньше, больше глубина, при двух выходах площадь полива увеличивается, уменьшается глубина.

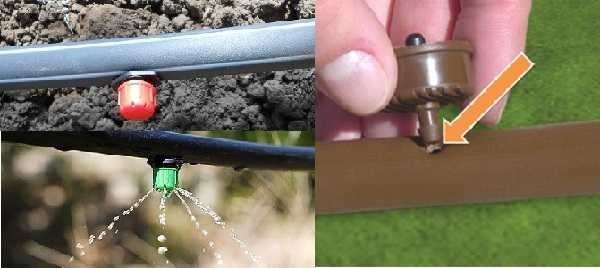

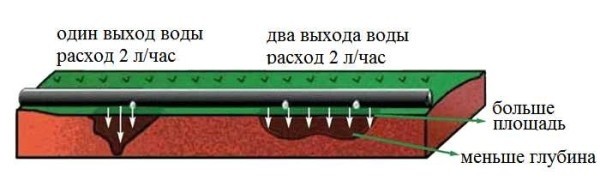

  Один или два выхода. Выбирают в зависимости от корневой системы растения

• Способ укладки — надземная, подземная, комбинированная.
• Рабочее давление. Меняется в широких пределах в зависимости от производителя: от 0,4 Бар до 1,4 Бар. Выбираете в зависимости от того, самотечная у вас система, используются насосы для подачи воды или подключено все к водопроводу.

Максимальная длинна линии полива определяется так, чтобы неравномерность выхода воды в начале и в конце ленты не превышала 10-15%. Для шлангов она может составлять 1500 метров, для лент — 600 метров. Для частного использования такие величины не востребованы, но знать полезно)).

Капельницы

Иногда удобнее использовать не ленты, а капельницы. Это отдельные устройства, которые вставляются в отверстие в шланге и через которое подается вода под корень растения. Их можно устанавливать с произвольным шагом — поставить несколько штук в одном месте, а потом несколько в другом. Это удобно, когда организуется капельный полив кустарников или деревьев.

Отдельные капельницы, которые устанавливаются в шланг удобнее использовать при поливе кустарников, винограда и деревьев

Бывают они двух типов — с нормированным (постоянным) и регулируемым выпуском воды. Корпус обычно пластиковый, с одной стороны имеется штуцер, который с усилием вставляется в проделанное в шланге отверстие (иногда для уплотнения используются резиновые кольца).

Различают еще капельницы компенсированные — и некомпенсированные. При использовании компенсированных в любой точке линии полива выпуск воды будет одинаковым (приблизительно), независимо от рельефа и места расположения (в начале или в конце линии).

Есть еще устройства типа «паук». Это когда к одному выходу подключены несколько тонких трубок. Это дает возможности одновременно поливать несколько растений с одной точки выхода воды (уменьшается число капельниц).

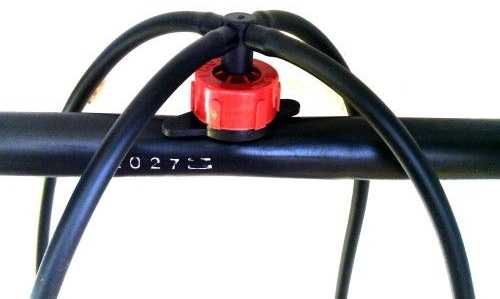

Капельница типа «паук» — можно поливать с одной точки раздачи воды несколько растений

Как сделать небольшую теплицу можно прочесть тут. А о том, как сделать огород красивым написано тут.

Магистральные трубы и фитинги

При создании системы для прокладки магистрального трубопровода от источника воды до зоны полива используют пластиковые трубы и фитинги из:

• полипропилена (ППР);
• поливинилхлорида (ПВХ);
• полиэтилена:
  • высокого давления (ПВД);
  • низкого давления (ПНД).

Все эти трубы хорошо переносят контакт с водой, не корродируют, химически нейтральны и не реагируют на внесение удобрений. Для полива небольшой теплицы, огорода, газона чаще всего используют диаметр 32 мм.

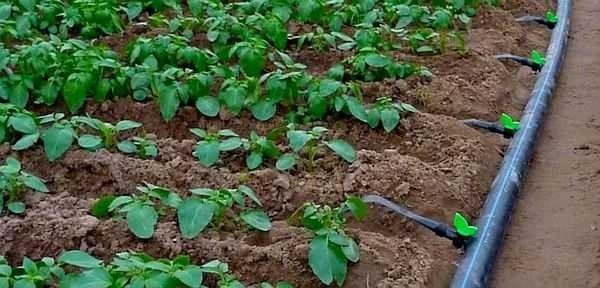

Магистральные трубы — пластиковые. Конкретно тип выбирайте любой: ППР, ПНД, ПВД, ПВХ

В местах отвода линий устанавливаются тройники, к боковому выходу которых подключается капельный шланг или лента. Так как они меньшего диаметра, могут понадобиться переходники, причем их наружный диаметр должен равняться внутреннему диаметру шланга (или быть чуть меньше). Крепить ленты/шланги на фитинги можно при помощи металлических хомутов.

Также отводы можно сделать через специальные штуцера, которые устанавливаются в проделанное  в шланге отверстие требуемого диаметра (как на фото выше).

Иногда после тройника на каждой линии раздачи воды ставят кран, который позволяет отключать линии. Это удобно, если капельный полив разведен на растения влаголюбивые и те, которые не любят избытка воды.

Если вам неохота выбирать составляющие и подбирать размеры, диаметры фитингов, можно купить готовые наборы для капельного орошения от различных производителей.

Капельное орошение своими руками: примеры устройства

Вариантов устройства системы много — она легко подстраивается под любые условия. Чаще всего возникает вопрос о том, как организовать полив независимый от электричества. Сделать это можно, если установить достаточно объемную емкость для воды на высоте не менее 1,5 метров. При этом создается минимальное давление примерно в 0,2 атм. Его хватает на полив небольшого участка огорода или сада.

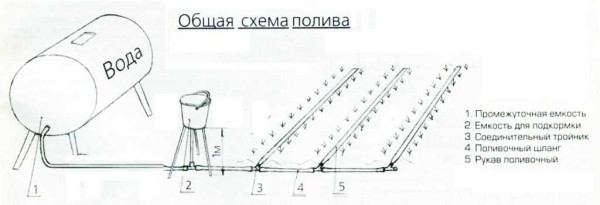

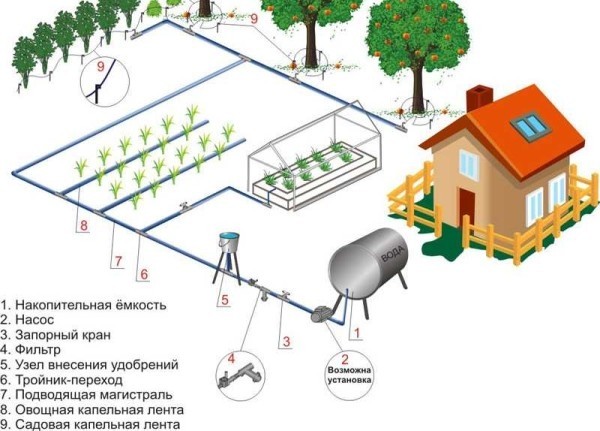

Схема капельного полива самотечного типа

В емкость вода может подаваться из водопровода, закачиваться насосом, сливаться с крыш, даже заливаться ведрами. В нижней части емкости делают кран, к которому подключают магистральный трубопровод. Далее система стандартна: на трубопроводе до первого ответвления на линию полива устанавливается фильтр (или каскад фильтров), а дальше идет разводка по грядкам.

Для удобства введения удобрений на магистрали можно предусмотреть установку специального узла. В простейшем случае это, как на фото выше, это может быть емкость на ножках, в дне которой проделано отверстие, и вставлен шланг. Нужен также запорный вентиль (кран). Врезается это в трубопровод через тройник.

При необходимости можно поливать и кустарники и плодовые деревья. Вся разница заключается в том, что лента или шланг укладываются вокруг ствола на некотором расстоянии. На каждое дерево отводят одну линию, кусты могут поливаться по нескольку штук на одной линии. Только в этом случае нужно использовать обычный шланг, в который вставить капельницы с необходимым расходом воды.

Если малое давление в системе вас не устраивает, на магистральном водопроводе можно установить насос для повышения давления (смотрите на фото ниже) или полноценную насосную станцию. Они обеспечит водой даже далеко расположенные участки.

Схема капельного полива с насосом для повышения давления

Можно ли подавать воду прямо из источника? Можно, но нежелательно. И связано это не с техническими сложностями — их не так и много, а с тем, что растения холодную воду не любят. Вот потому большинство систем капельного орошения небольших масштабов — для теплиц, огородов, садов и виноградников — используют накопительные емкости. В них вода нагревается, а потом разводится по участку.

О том, как сделать высокие грядки для повышения урожайности читайте тут.

Капельный полив: как рассчитать систему

Емкость, из которой подается вода с систему может быть одна — общая, как на картинке выше, или отдельная на каждый участок. При значительном расстоянии между объектами полива это может быть выгоднее, чем тянуть магистральный трубопровод.

Рассчитывается необходимый объем в зависимости от количества растений и объема воды для их нормального развития. Сколько воды нужно на полив овощей, зависит от климата и почв. В среднем можно брать по 1 литру на одно растение, по 5 л на кусты и 10 л на деревья. Но это то же самое, что «средняя температура по больнице», хотя для ориентировочных расчетов подойдет. Считаете количество растений, умножаете на расход в сутки, все суммируете. К полученной цифре добавляете 20-25% запаса и необходимый объем емкости вы с знаете.

С расчетом длины магистрали и капельных шлангов проблем нет. Магистраль — расстояние от крана на баке до земли, далее по земле до места полива, а там по торцевой стороне грядок. Сложив все эти длины получается необходимую длину магистрального трубопровода. Протяженность трубок зависит от длинны грядок и от того, на один или два ряда с одной трубки будет идти раздача воды (например, при помощи капельниц-пауков можно развести воду для двух-четырех рядов одновременно).

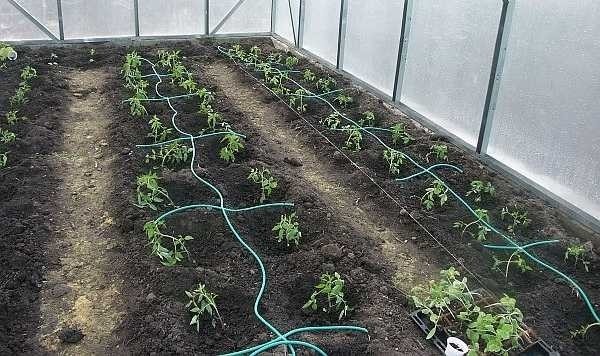

Капельный полив своими руками сделать несложно:. Схемы для теплицы и огорода одинаковы

По количеству трубок определяется число тройников или штуцеров и кранов (если будете их ставить). На каждое ответвление с использованием тройников берем по три хомута: прижимать шланг к фитингу.

Самая сложная и дорогостоящая часть — фильтры. Если вода качается из открытого источника — озера или реки — необходим сначала фильтр грубой очистки — гравийный. Затем должны стоять фильтры тонкой очистки. Их тип и количество зависят от состояния воды. При использовании воды из скважины или колодца фильтр грубой очистки можно не ставить: первичная фильтрация происходит на всасывающем шланге (если использована насосная станция). В общем — сколько случаев, столько и решений, но фильтры нужны, иначе быстро забьются капельницы.

Самодельные капельные шланги и капельницы

Одна из самых значительных статей расходов при самостоятельном устройстве системы из готовых составляющих — капельницы или капельные ленты. Они, конечно обеспечивают подачу одинакового количества воды на всем протяжении и расход стабильный, но на небольших площадях это не так и необходимо. Можно регулировать подачу и расход кранами, встроенными в начале линии полива. Потому есть много идей, позволяющих сделать раздачу воды под растения при помощи обычных шлангов. Один из них смотрите в видео.

Эту систему капельным орошением назвать сложно. Это скорее прикорневой полив: вода струйкой подводится под корень, но работает она, может, только чуть хуже и больше подходит для растений с корневой системой, развитой вглубь. Этот способ хорош будет для деревьев, плодовых кустарников, винограда. Им требуется значительное количество воды, которая должна уходить вглубь на приличное расстояние и эта самодельная система капельного полива может это обеспечить.

Во втором видео организуется действительно капельный полив. Сделано это при помощи медицинских капельниц. Если у вас есть возможность запастись таким материалом б/у, она получится совсем дешевой.

Количество подающейся воды регулируется колесиком. От одного шланга можно подавать воду на три и четыре ряда — если взять достаточного диаметра шланг, к нему можно подключать не по три устройства, а больше. Длинна трубок от капельниц вполне позволяет поливать по два ряда с каждой стороны. Так что расходы действительно будут небольшими.

Капельницы можно использовать почти не переделывая. Это в том случае, если система была с мешком. Пример — на фото.

Отходы в доходы — полив молодым растениям обеспечен

Почти также можно сделать капельный полив для домашних растений. Он подойдет для тех цветов, которые любят постоянное увлажнение.

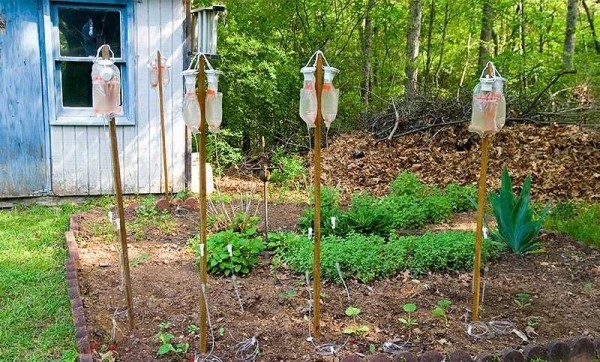

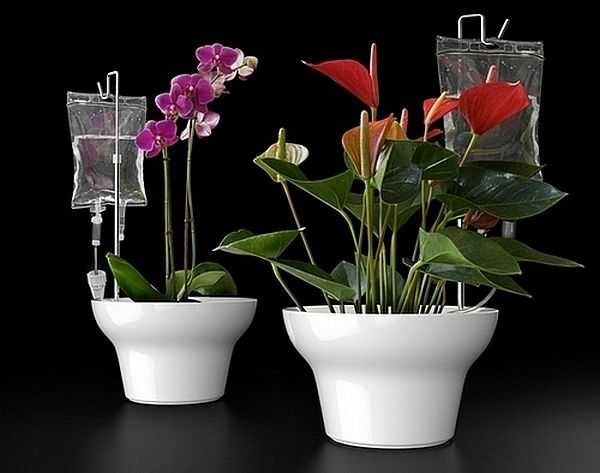

Постоянное увлажнение ваших цветов на балконе? Легко! Полив из капельницы

О том, как сделать пруд на даче можно прочесть тут. Несколько видов красивых и недорогих дорожек можно найти тут (с рекомендациями по их изготовлению)

Самый дешевый капельный полив: из пластиковых бутылок

Есть самый дешевый и быстрый способ организовать подачу воды растениям без шлангов и больших емкостей. Нужны будут только пластиковые бутылки и небольшой длины — по 10-15 см — тонкие трубочки.

У бутылок частично отрезаете дно. Так, чтобы получилась из донышка крышка. Так вода не будет испаряться. Но можно отрезать донышко и полностью. На расстоянии 7-8 см от крышки в бутылке проделываете дырку, в которую под небольшим углом вставляется тонкая трубка. Бутылку прикопать пробкой вниз или примотать к колышку, а колышек воткнуть в землю рядом с растением, направив трубку к корню. При наличии в бутылке воды она, сбегая по трубке, будет капать под растение.

Такую же конструкцию можно сделать, перевернув бутылку крышкой вверх. Но этот вариант менее удобен: сложнее заливать воду, нужна будет лейка. Как выглядит это, смотрите на рисунке ниже.

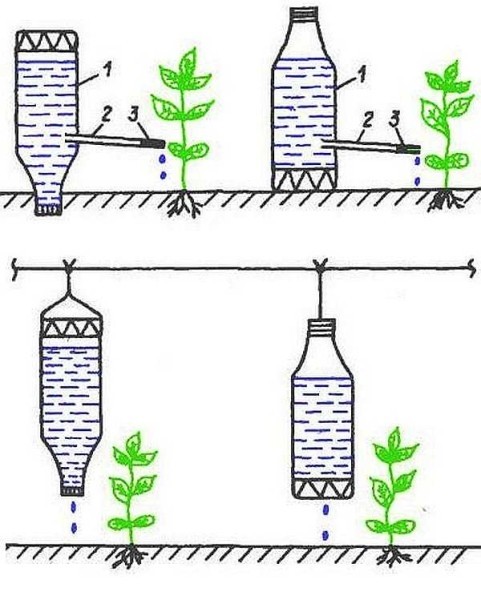

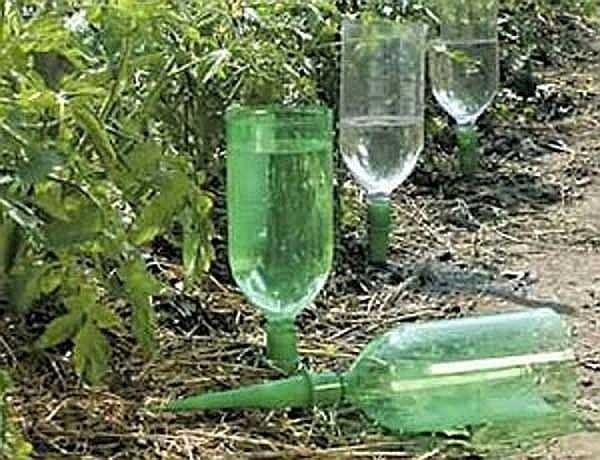

Капельный полив из пластиковых бутылок

Как видите, есть и второй вариант капельного орошения из пластиковых бутылок. Над грядкой натягивается проволока, к ней подвязываются бутылки в дне или крышке которых сделаны отверстия.

Есть еще один фото-вариант использования бутылок, но со штатными капельницами для полива. Их закрепляют на горлышке бутылок и в таком виде устанавливают под куст.

Как сделать капельный полив на даче из бутылок

Такой вариант, конечно, не идеал, но даст возможность растениям лучше развиваться, если на даче бывать вы можете редко. И два литра из бутылки могут оказаться решающими в битве за урожай.
