Как выбрать сетевой фильтр для защиты домашней электроники

Сетевой фильтр (Surge Protector — англ.) — несложное приспособление, которое по заявлению производителей обеспечивает защиту бытовой техники от помех и перепадов напряжения в сети, короткого замыкания. Устройство защищает от сетевых перегрузок. В основе конструкции используются варисторы, подключаемые параллельно к оборудованию. Однако при покупке такого, казалось бы, простого устройства по неопытности можно сделать ошибку. Чтобы правильно выбрать сетевой фильтр для той или иной домашней электроники, важно учесть ряд параметров.

Содержание

Сущность и механизм работы сетевого фильтра

Виды устройств

Как выбрать сетевой фильтр: базовые критерии

Количество розеток

Длина сетевого шнура

Наличие кнопки

Модели для домашней электроники

Предпочитаемые марки

Сущность и механизм работы сетевого фильтра

Сетевой фильтр — специальное устройство для защиты от перегрузок в сети домашней бытовой техники. Внешне он напоминает удлинитель, но отличен тем, что в конструкции его имеется плата с элементами защиты.

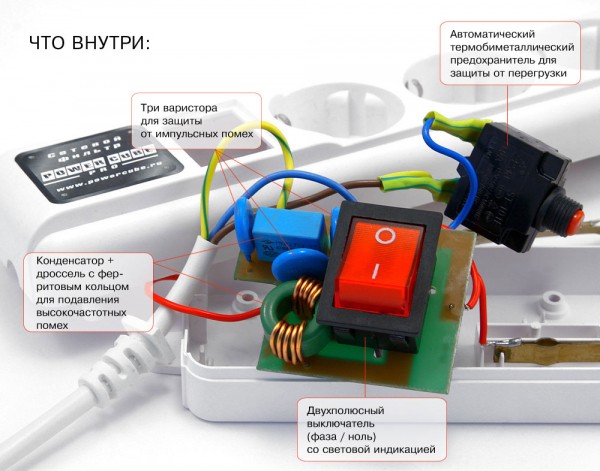

Пример схемы бытового сетевого фильтра

Варисторы в конструкции фильтра способны обеспечить защиту от импульсных токов. При резком скачке импульсного тока варисторы преобразуют энергию в тепловую, резко увеличивая сопротивление. В результате значительного скачка возможен разрыв варистора. Для более эффективной защиты в паре с этим элементом в некоторых моделях сетевых фильтров применяют «газоразрядники», которые способствуют улучшенной фильтрации.

Внешний вид одного из типов варистора

Долговечность и надежность помогают улучшить модели с конденсаторами и катушками индуктивности. Такие виды сетевых фильтров существенно уменьшают нагрузки на внутренние ресурсы аудио- и видеосистем компьютеров. Ограничители кнопочного типа разрывают потребление тока при превышении значения предельно допустимой силы тока.

Важно понимать, что сетевой фильтр защищает только от сетевых помех (скачков напряжения) и не служит источником бесперебойного питания. Это нужно учитывать, используя устройство для работы с компьютерной техникой. В случае резкого скачка напряжения питание будет отключено, что не способно обеспечить сохранность информации отличие от ИБП, который в ряде случаев визуально похож на фильтр.

Виды устройств

Высшую степень защиты электроники способны обеспечить сетевые фильтры, в конструкции которых использовано максимально число элементов фильтрации. В таких устройствах применены:

варисторы, обеспечивающие сопротивление при скачках импульсных токов;

конденсаторы высокоэффективные и VHF, удаляющие помехи;

многоразовый предохранитель, срабатывающий при перенапряжении;

терроидальный балансировочный дроссель;

большие индукторы с сердечниками для понижения вольтажа (когда это необходимо) и фильтрации шумов.

Самые простые и недорогие модели оборудованы варисторами. Более дорогие варианты дополнены конденсаторами, катушками и другими защитными элементами. Для фильтрации высокочастотных помех (радиопомех) оптимальным вариантом станет LC-фильтр. Его пропускная способность выражается в Дб, и чем выше этот показатель, тем надежнее защита.

Конструкции с катушками индуктивности и конденсаторами оптимальны для защиты от сетевых помех компьютерного оборудования. В большинстве современных моделей используются плавкие предохранители. Они обеспечивают защиту варисторов. В случае их срабатывания требуется вскрытие корпуса прибора и замена предохранителей.

Различают три вида сетевых фильтров:

1. Простейшие фильтры базового уровня (Essential).
2. Для дома и офиса с набором элементов, способных защитить домашнюю бытовую технику (Home/Office).
3. Устройства для профессиональной техники (плазменного телевизора) высшего класса защиты (Performance).

Как выбрать сетевой фильтр: базовые критерии

К выбору сетевого фильтра для домашней электроники нужно подойти ответственно. В конечном итоге при желании сэкономить серьезный скачок напряжения в сети может обернуться потерей дорогостоящего оборудования.

Одним из важнейших показателей является величина компенсирующего импульса. Этот показатель должен быть указан в паспорте изделия (выражается в кДж). Чем выше значение, те надежнее защита. Этот аспект особенно актуален для жителей загородных домов и дач, в районах новостроек, где нестабильность сетевого напряжения — дело привычное.

Оптимальный вариант для защиты от перегрева — модели с «терморазмыкателем». Такие модели обеспечат прекращение подачи электроэнергии в случае перегрева по причине перегрузки сети. Параметр номинального тока находится в прямой зависимости от мощности. Специалисты советуют выбирать сетевые фильтры с показателем номинального тока не ниже 10 Ампер (10 А).

Количество розеток

Производители сетевых фильтров предлагают модели с количеством розеток до 10. При выборе нужно определить сколько видов электроники будет подключаться одновременно, при этом рассчитать суммарную мощность всех приборов. Мощность сетевого фильтра должна превышать этот показатель примерно на треть от показателя полученной суммы. Только в этом случае устройство может обеспечить надежную защиту.

Значение мощности указано в паспорте прибора. От правильного расчета будет зависеть корректность работы. При превышении суммарной мощности происходит перегрев устройства, что способно вызвать возгорание изоляции сетевого провода.

Еще один важный нюанс: расстояние между розетками. Если планируется использовать все гнезда, необходимо учитывать, что некоторые приборы могут подключаться через адаптер. Для удобства отдавайте предпочтение моделям с увеличенным корпусом.

Длина сетевого шнура

Длина сетевого шнура выбирается в зависимости от расположения приборов, и подбирается индивидуально потребителем. Следует перед покупкой устройства определить необходимое значение длины.

Длина сетевого шнура указывается в паспорте производителем прибора. Она не оказывает влияния на корректность работы. Но лишние метры провода существенно увеличивают стоимость сетевого фильтра.

Наличие кнопки

Наличие кнопки и индикатора питания не показатель того, что перед вами сетевой фильтр. В торговых сетях множество моделей удлинителей дополнены кнопкой включения и индикатором питания. Для того чтобы не ошибиться в выборе внимательно изучите упаковку устройства.

На коробке, в которую упакован сетевой фильтр, имеется соответствующее название. Удлинитель с кнопкой — простой прибор без дополнительных элементов, и он не способен защитить бытовую технику от скачков импульсного тока и не в состоянии производить фильтрацию мощности сети.

В некоторых дорогих моделях имеются кнопки выключения к каждой из розеток и общая, имеются светодиодные индикаторы, сигнализирующие о рабочем состоянии.

Модели для домашней электроники

В сети периодически могут возникать снижение или повышение напряжения, не смотря на декларированный показатель в 220 В. Скачкообразные изменения в обе стороны одинаково вредны для электроники. Компьютер при повышении и снижении напряжения работает с повышенной нагрузкой, во всех его системах происходят переходные процессы.

Выбирая фильтр для дорогого ЖК телевизора нужно отдавать предпочтение дорогим моделям, имеющим весь набор защитных элементов. Специалисты часто склоняются ко мнению, что максимальную защиту дорогим моделям такой видеотехники могут обеспечить именно такие модели или стабилизаторы напряжения.

Что необходимо учесть при выборе сетевого фильтра для дома:

1. Для компьютера или ноутбука следует приобрести устройство, оборудованное варисторами и конденсаторами. Конденсаторы «забирают» лишнюю энергию при повышении напряжения, и отдают ее обратно при снижении его. Устройство способно защитить компьютерную технику от импульсных и высокочастотных помех.
2. Для телевизора достаточно сетевого фильтра с показателем 250 В. Этого достаточно для защиты прибора с номинальной мощностью 130 В с учетом всех дополнительно подключенных устройств. Для дорогих ЖК моделей необходимо выбирать фильтры с максимальной защиты. При использовании стабилизатора необходимость подключения сетевого фильтра отпадает.
3. Для бытовой техники (холодильник, микроволновая печь, мультиварка и др. приборы) достаточно моделей, которые подойдут по суммарной мощности. В данном случае подойдут базовые варианты, надежные и относительно недорогие.

Не стоит экономить на приобретении защитных устройств. Ремонт дорогостоящей техники обойдется в более солидную сумму.

Предпочитаемые марки

Разнообразие моделей в торговых сетях затрудняет выбор для неосведомленного потребителя. Наиболее популярными среди предложенных потребителям являются отечественные и импортные модели следующих производителей:

1. Pilot.
2. SVEN.
3. Huntkey.
4. Defender.
5. APC.

На что нужно обратить внимание при покупке: дорогие модели исполнены из негорючего пластика, но довольно громоздкие. Важно: все описания в паспорте изделия должны совпадать. Если длина шнура не соответствует указанному в документе значению, то вряд ли и все остальные показатели могут совпадать.

Некоторые модели оборудованы дополнительными вертикальными розетками и USB-разъемами. Контакты качественного устройства выполнены из цветного металла. При покупке фильтра этот показатель можно проверить с помощью магнита.

Еще один важный аспект — наличие гарантийного срока. При возникновении проблем или некорректной работе можно произвести замену. Для этого понадобится сохранять упаковку товара в течение всего гарантийного срока.
