Как выбрать газовый котел для отопления частного дома: подбор моделей по критериям

Выбор необходимого оборудования для системы отопления – чрезвычайно важная задача. С ней обязательно сталкиваются владельцы частных домов, а в последнее время и многие хозяева квартир стремятся достигнуть полной независимости в этом вопросе, создавая собственные автономные системы. И одним из ключевых моментов, естественно, является вопрос выбора котла.

Как выбрать газовый котел

Если жилье подключено к магистральной подаче природного газа, то нечего особо и раздумывать – оптимальным решением будет установка газового оборудования. Эксплуатация такой системы отопления несравнимо экономичнее всех остальных – стоимость газа относительно невысока, особенно в сравнении электроэнергией. Отпадают всяческие проблемы по дополнительному приобретению, транспортировке и складированию топлива, характерные для твердо— или жидкотопливных установок. При соблюдении всех требований по установке и соблюдении правил использования вполне безопасно, обладает высокими эксплуатационными показателями. Главное – правильно определиться с нужной моделью, для чего необходимо знать, как выбрать газовый котел, чтобы он в полной мере соответствовал конкретным условиям эксплуатации, отвечал пожеланиям владельцев по функциональности и удобству пользования.

Ознакомьтесь с рейтингом твердотопливных котлов отопления для частного дома, из нашей новой статьи.

Основные параметры выбора газового котла

Существует целый ряд критериев, по которым следует оценивать модель приобретаемого котла. Следует сразу отметить, что практически все они взаимосвязаны и даже взаимозависимы между собой, поэтому рассматривать их необходимо сразу и в комплексе:

• Ключевой параметр – общая тепловая мощность газового котла, которая должна соответствовать задачам конкретной системы отопления.
• Место будущей установки котла – этот критерий очень часто будет зависеть от упомянутой выше мощности.
• Тип котла по компоновке – настенный или напольный. Выбор также лежит в прямой зависимости и от мощности, и от места монтажа.

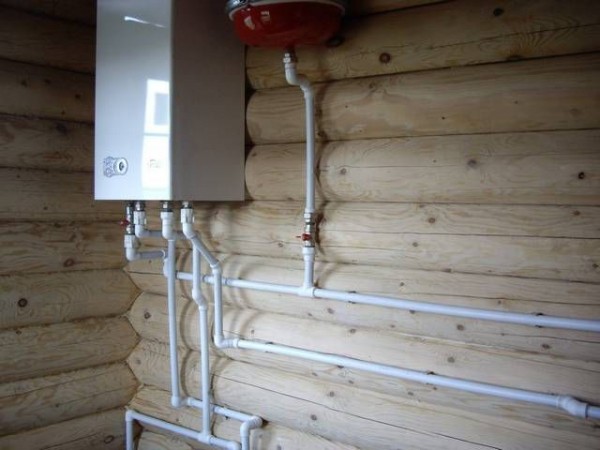

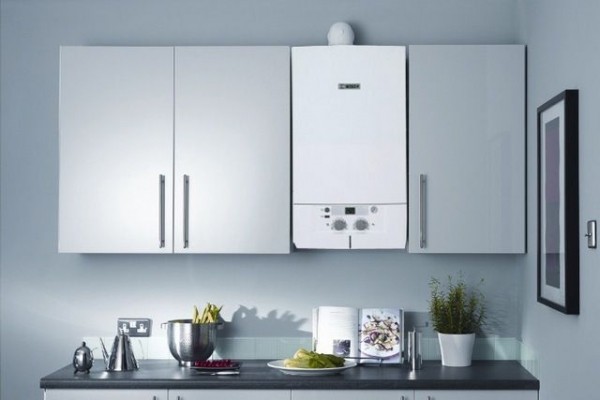

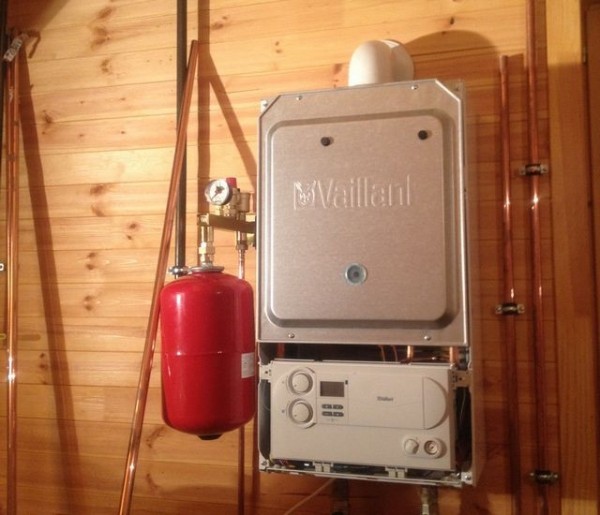

Возможно, вполне будет достаточно компактной настенной модели

• От этих же критериев будет зависеть и тип горелки котла – открытый или закрытый. Соответственно этому организуется и система отвода продуктов сгорания – через обычный дымоход с естественной тягой или через систему принудительного дымоудаления.
• Количество контуров – будет ли котел использоваться только для нужд отопления, или возьмет на себя еще и обеспечение горячей водой. Если выбирается двухконтурный котел, то учитывается его тип по строению теплообменников.
• Степень зависимости котла от энергообеспечения. Этот параметр особенно важно принимать в расчет в тех случаях, когда перебои с электроснабжением в населенном пункте происходят с пугающей регулярностью.
• Большое значение может иметь дополнительная оснащенность котла элементами, необходимыми для эффективной работы системы отопления, наличие встроенных систем контроля и обеспечения безопасности эксплуатации.
• И, наконец, компания-производитель котла, и, безусловно, цена, которая будет зависеть от многих перечисленных выше факторов.

Первый шаг – правильно определиться с мощностью котла

Переходить к выбору любого котла попросту невозможно, если нет ясности, какой мощности должна быть отопительная установка.

В технической документации котла обязательно указывается значение номинальной мощности, а кроме того, нередко даются рекомендации, на обогрев примерно какого объема помещений она рассчитана. Однако, эти рекомендации можно считать достаточно условными, так как они не учитывают «конкретики», то есть реальных условий эксплуатаций и особенностей дома или квартиры.

С такой же осторожностью следует относиться и к распространенной «аксиоме», что для обогрева 10 м² площади жилья необходим 1 кВт тепловой энергии. Значение это также очень приблизительное, которое может быть справедливым лишь при определённых условиях – средней высоте потолков, одной внешней стене с одним окном и т.п. Кроме того, совершенно не принимаются в расчет климатический пояс, расположение помещений относительно сторон света и ряд других важных параметров.

Теплотехнические расчеты по всем правилам способны провести только специалисты. Однако, возьмем на себя смелость предложить читателю методику самостоятельного расчета мощности, учитывающую большинство факторов, влияющих на эффективность обогрева дома. При таком расчете погрешность, безусловно, будет, но во вполне допустимых пределах.

Методика базируется на расчете потребной тепловой мощности для каждого помещения, где будут устанавливаться радиаторы отопления, с последующим суммированием значений. Ну а в качестве исходных данных выступают следующие параметры:

• Площадь помещения.
• Высота потолков.
• Количество внешних стен, степень их утепленности, расположение относительно сторон света.
• Уровень минимальных зимних температур для региона проживания.
• Количество, размер и тип окон.
• «Соседство» помещения по вертикали – например, отапливаемые помещения, холодный чердак и т.п.
• Наличие или отсутствие дверей на улицу или на холодный балкон.

У любого хозяина дома или квартиры есть план его жилья. Положив его перед собой, несложно будет составить таблицу (в офисном приложении или даже просто на листе бумаги), в которой указываются все отапливаемые помещения и их характерные особенности. Например, так, как показано ниже:

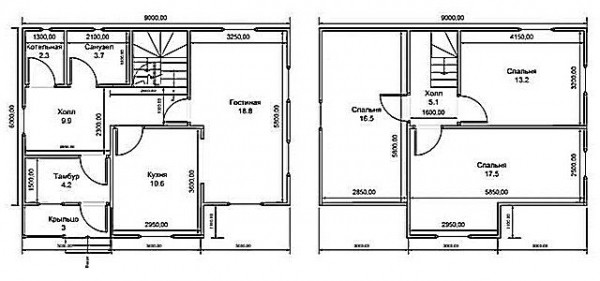

Для расчета потребуется план помещений дома или квартиры

Помещение:	Площадь, высота потолков	Внешние стены (количество, куда смотрят)	Количество, тип и размер окон	Наличие двери на улицу или балкон	Требуемая тепловая мощность
1 этаж, утепленные полы
Холл	9.9 м², 3 м	одна, Запад	одно, двухкамерный й стеклопакет, 110×80	нет	0,94 кВт
Кухня	10,6 м, 3 м	одно, Юг	одно, деревянная рама, 130×100	нет	1,74 кВт
Гостиная	18,8 м², 3 м	три, Север, Восток	четыре, двухкамерный стеклопакет, 110×80	нет	2,88 кВт
Тамбур	4,2 м², 3 м	одна, Запад	нет	одна	0,69 кВт
Помещения санузла	6 м², 3 м	одна, Север	нет	нет	0,70 кВт
2 этаж, сверху – холодный чердак
Холл	5,1 м², 3 м	одна, Север	нет	нет	0,49 кВт
Спальня №1	16,5 м², 3 м	три, Юг, Запад	одно, двухкамерный стеклопакет, 120×100	нет	1,74 кВт
Спальня №2	13,2 м², 3 м	две, Север, Восток	два, двухкамерный стеклопакет, 120×100	нет	1,63 кВт
Спальня №3	17,5 м², 3 м	две, Восток, Юг	два, двухкамерный стеклопакет, 120×100	одна	2,73 кВт
ИТОГО:	92,8 м²				13,54 кВт

После того как таблица составлена, можно переходить к расчетам. Для этого ниже размещен удобный калькулятор, который поможет быстро определить потребную тепловую мощность для каждого из помещений.

Уровень отрицательных уличных температур принимается из среднего, характерного для наиболее холодной декады зимы в регионе проживания.

Калькулятор расчета тепловой мощности

Перейти к расчётам Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых спискахУкажите площадь помещения, м²100 Вт на кв. мКоличество внешних стеноднадветричетыреВнешние стены смотрят на:Север, Северо-Восток, ВостокЮг, Юго-Запад, ЗападКакова степень утепленности внешних стен?Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утеплениеУровень отрицательных температур воздуха в регионе в самую холодную неделю года- 35 °С и нижеот — 25 °С до — 35 °Сдо — 20 °Сдо — 15 °Сне ниже — 10 °СВысота потолка в помещениидо 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м»Соседство» по вертикали:Для второго этажа — сверху холодный чердак или неотапливаемое и не утепленное помещениеДля второго этажа — сверху утепленные чердак или иное помещениеДля второго этажа — сверху отапливаемое помещениеПервый этаж с утепленным поломПервый этаж с холодным поломТип установленных оконОбычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнениемКоличество окон в помещенииВысота окна, мШирина окна, мДвери, выходящие на улицу или на балкон: нет одна две

После этого останется просуммировать значение мощности, чтобы получить общее.

Обратите внимание, что для общей площади дома в 92,8 м² потребовалось вовсе не 9,3 кВт энергии, которые получились бы из упрощенного соотношения 1 кВт на 10 м². И это еще при том, что в качестве примера для расчета брались уровень наиболее сильных морозов – до —20°С (а во многих регионах бывает и значительно холоднее), почти все окна – с двухкамерным стеклопакетом, утепленный пол первого этажа и т.д. В реальности же потребная мощность может быть и еще выше.

Полученное значение округляют в большую сторону. Но и это еще не все. Никакому хозяину не захочется, чтобы в наиболее холодные дни его оборудование работало на пике своих возможностей. Значит, целесообразно заложить еще и резерв мощности – порядка 20%.

Есть еще одна оговорка. Если планируется применение котла для обеспечения дома горячей водой с использованием бойлера косвенного нагрева, то мощность рекомендуется увеличить еще примерно на 30%.

В рассматриваемом выше примере получится: 14 кВт +20% + 30% = 21 кВт.

Использование бойлера косвенного нагрева потребует дополнительного резерва мощности котла

Кстати, полученные показатели мощности для обогрева каждого из помещений обязательно потребуются и еще для одной задачи. Опираясь на них, можно правильно подобрать оптимальные радиаторы отопления, определить необходимое количество секций батареи или общую теплоотдачу неразборных моделей.

Тип и место установки котла

Зная потребную мощность теплогенератора, реальные условия планировки своего дома или квартиры, можно определиться, какой котел станет более удобным в эксплуатации и недорогим с точки зрения приобретения и первичной установки.

• Если мощность котла лежит в пределах 30 кВт, то вполне можно приобретать настенный вариант котла, который допустимо устанавливать в любом нежилом помещении— например, на кухне или даже в холле (коридоре) дома.

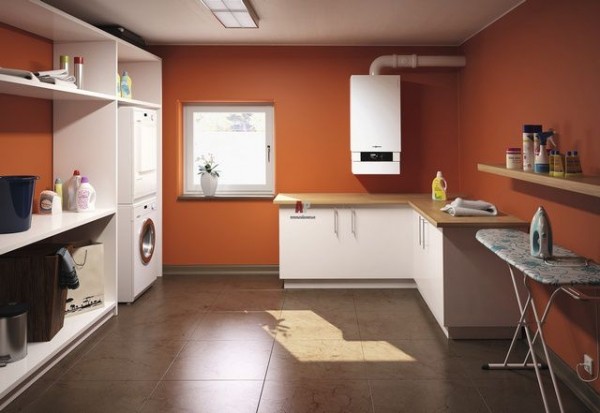

Настенные котлы небольшой мощности можно установить, в принципе, в любом нежилом помещении

• При необходимой мощности до 60 кВт включительно можно приобрести напольный котел, который также вполне возможно установить на кухне, соблюдая определенные требования к ее оборудованию. Причем, на такую установку даже не повлияет наличие на кухне газовой плиты или проточного водонагревателя (колонки). Правда, следует не забывать про то, что напольные котлы подобного уровня мощности уже могут отличаться достаточно шумной работой, а это не всегда комфортно для проживающих. Лучше для них, конечно, предусмотреть отдельное помещение.

Котлы средней мощности часто устанавливают в подсобных помещениях дома

• Котлы мощностью до 150 кВт (суммарно, для отопления и горячего водоснабжения) всегда требуют только отдельного помещения, правда, при этом не оговаривается этаж.

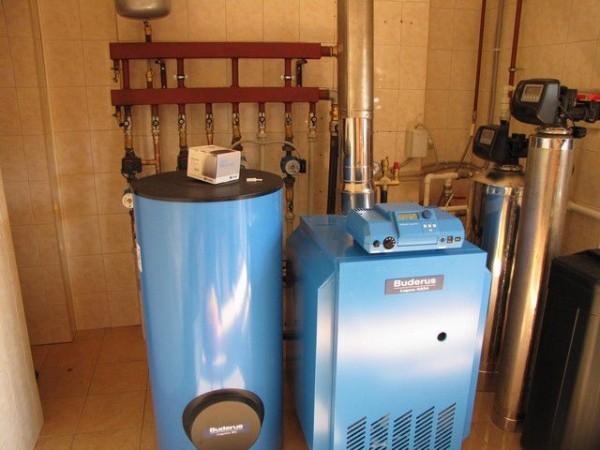

Самое оптимальное решение — оборудование отдельной котельной

• А вот напольные агрегаты мощностью свыше 150 кВт разрешено устанавливать исключительно в отдельных помещениях на первых этажах, в подвальных или цокольных помещениях, если это частный дом, принадлежащий одному хозяину. Помещение должно быть изолировано от других и иметь собственную дверь на улицу. Чаще же всего для установки столь мощного оборудования возводится отдельная пристройка-котельная.

Впрочем, столь мощные отопительные котлы в практике частного строительства применяются чрезвычайно редко. Но и для более «слабой» установки многие хозяева предпочитают предусмотреть отдельную котельную.

Как правильно оборудовать котельную?

Безусловно, где бы устанавливался газовый котел, требуется соблюсти ряд обязательных правил. Какие требования предъявляются к котельным – читайте в специальной публикации нашего портала.

Тип горелки и системы отвода продуктов сгорания

Этот параметр выбора во многом перекликается с предыдущим, так как зависит в том числе и от места установки котла.

Монтаж какого бы то ни было газового оборудования будет контролироваться соответствующими надзорными органами. Ни при каком раскладе владельцы жилья не получат право на эксплуатацию автономной системы отопления, если не будут соблюдены определенные правила по организации системы отвода продуктов сгорания.

Здесь придется выбирать из двух вариантов

Работа открытой горелки заметна визуально

• Котлы с атмосферной открытой горелкой используют для горения кислород воздуха, поступающего в камеру сгорания непосредственно из помещения. Это означает необходимость создания эффективной приточной вентиляции. Отвод же продуктов сгорания происходит за счет естественной тяги, для чего должен быть оборудован отдельный дымоход высотой не менее 4 метров. В условиях квартиры в многоэтажном доме – это очень проблемная задача, а чаще всего – и вовсе нерешаемая. Учтите, что использовать вентиляционные колодцы в качестве дымохода никто и никогда не позволит.

Котлы с открытой горелкой требуют сооружения высокого дымохода для поддержания естественной тяги

В частном же доме соорудить дымоход не будет столь сложной проблемой, поэтому можно приобрести котел с открытой  горелкой, хотя бы из тех соображений, что такие модели существенно ниже по цене. Тем более, если потребность в энергонезависимом оборудовании – в этом случае выбор вообще однозначен.

Насколько сложно соорудить дымоход самостоятельно?

Для современных домовладельцев задача существенно упростилась – можно приобрети необходимы комплекты деталей. Как самостоятельно смонтировать дымоход из сэндвич-труб – подробно рассказано в специальной публикации нашего портала.

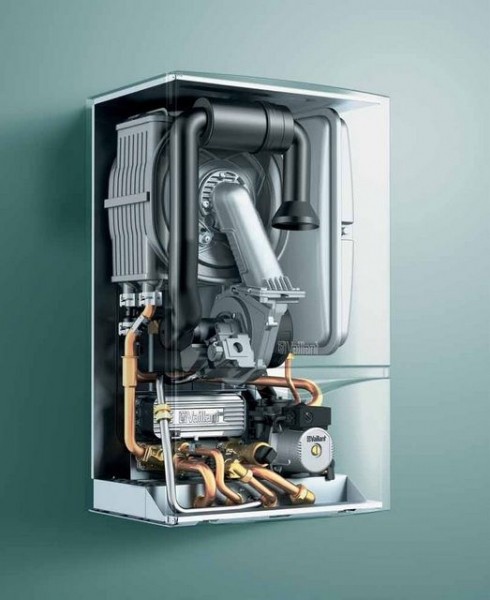

• Второе решение – приобретение газового котла с закрытой горелкой и принудительными нагнетанием воздуха и отводом продуктов сгорания. Именно такие приборы чаще обычно устанавливаются в условиях городских квартир или в том случае, если хозяева не желают «украшать» свой дом обычным высоким дымоходом с естественной тягой.

Для процесса горения используется воздух, нагнетаемый снаружи, с улицы, то есть требования к приточной вентиляции уже не столь категоричны. Отвод газов также происходит принудительно – для этого установлен специальный вентилятор.

Пламени закрытой горелки никогда не видно

В зависимости от модели, котел может иметь два патрубка подключения – отдельно для подачи воздуха и для выхода дыма, или один объединенный – для подключения дымоходного устройства коаксиального типа.

Сам коаксиальный дымоход – это, по сути, труба в трубе. По внешней осуществляется нагнетание воздуха в камеру сгорания, по внутренней – выброс отработанных газов.

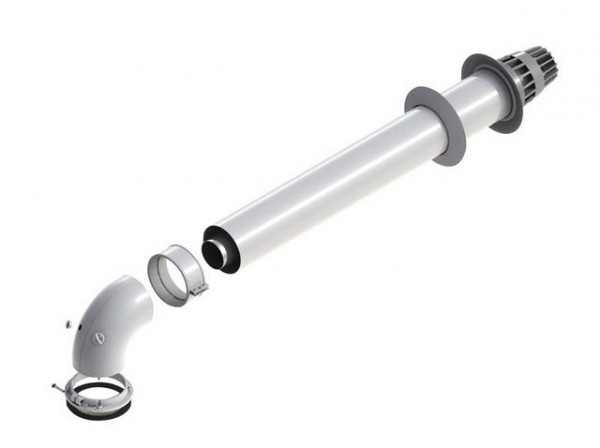

Комплект для монтажа коаксиального дымохода

Такие котлы отличаются более высокой стоимостью, при работе могут создавать определенный шумовой фон. Понятно, что ни о какой энергонезависимости в этом случае разговор идти не может.

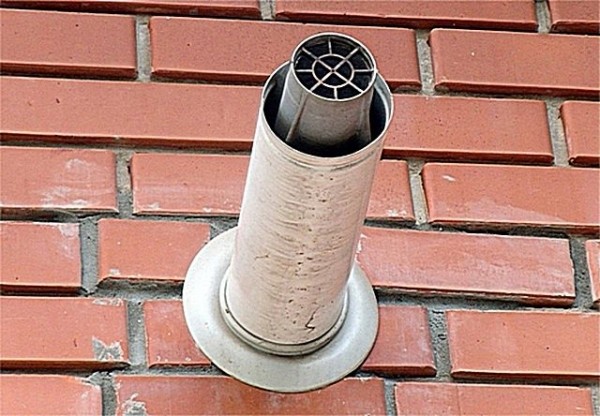

Оголовок коаксиального дымохода на улице

Но зато монтаж такого котла будет значительно проще – достаточно иметь рядом внешнюю стену, в которой пробивается отверстие для установки коаксиального дымохода.

Характерные особенности напольных и настенных котлов

Особенности напольных котлов

Если в планах – приобретение котла напольной установки, то необходимо учитывать ряд особенностей.

Напольные котлы могут иметь чугунный или стальной теплообменник.

• Чугун привлекает тем, что практически не подвергается коррозии, особенно с внешней стороны, из-за неминуемого образования конденсата. Практически нулевая вероятность и его прогорания. Но, вместе с тем, имеется и ряд недостатков. Прежде всего – это хрупкость чугуна, и в отношении механического ударного воздействия (риск повреждения при неаккуратной транспортировке), и при резких перепадах температур. Например, если в разогретый теплообменник вдруг добавить холодную воду, то не исключается образование трещины.

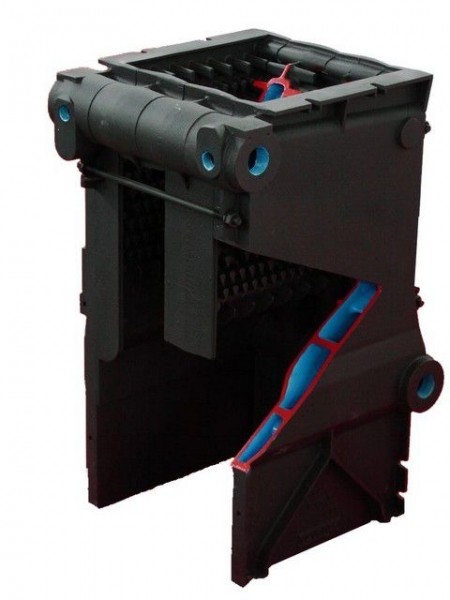

Один из типов массивных чугунных теплообменников

В современных напольных газовых котлах для изготовления теплообменником может применяться особый тип чугуна, с более пластичной и однородной структурой. В них недостатки этого металла практически нивелированы. Правда, и стоят такие модели значительно дороже.

Какие жидкости используются в качестве теплоносителя?

Система отопления может заполняться не только водой – в ряде случаев рациональнее применять специальные технические жидкости. О типах теплоносителей для систем отопления и особенностях их применения – читайте в специальной публикации нашего портала.

Склонен чугун и постепенному зарастанию накипью при чрезмерно жесткой воде. Впрочем, этот недостаток легко «обойти» если заполнять систему водой, прошедшей умягчение в специальном ионообменном фильтре, или же в случае использования специального теплоносителя.

Трудно сказать, можно ли считать особым недостатком теплотехническую «инертность» чугуна – если автоматика переводит котел на другую мощность, температура в таком теплообменнике изменится не сразу. Для насыщенных электроникой моделей – это не слишком хорошо, а вот для энергонезависимых котлов – пожалуй, скорее является даже достоинством.

Еще одним «минусом» котла с чугунным теплообменником можно назвать большую массу. Это – определенные сложности при транспортировке к месту установки, при подготовке площадки (она должна выдержать немалую тяжесть) и при монтаже.

• Котлы со стальным теплообменником стоят значительно дешевле. Сталь в силу своей пластичности не боится гидроударов или резких перепадов температур. Но зато у нее другой «бич» — внешняя конденсатная коррозия.

Впрочем, если приобретается качественный котел, теплообменник которого изготовлен из нержавеющей или легированной стали, то этого недостатка можно особо не бояться. Кроме того, конструкторы котлов находят и иные решения, направленные на предотвращение появления конденсата на внешней стороне теплообменника.

• Существует особая разновидность напольных газовых котлов – со встраиваемой горелкой вентиляторного (наддувного) типа. Обычно это установки с достаточно высокой мощностью – порядка 100 кВт и более.

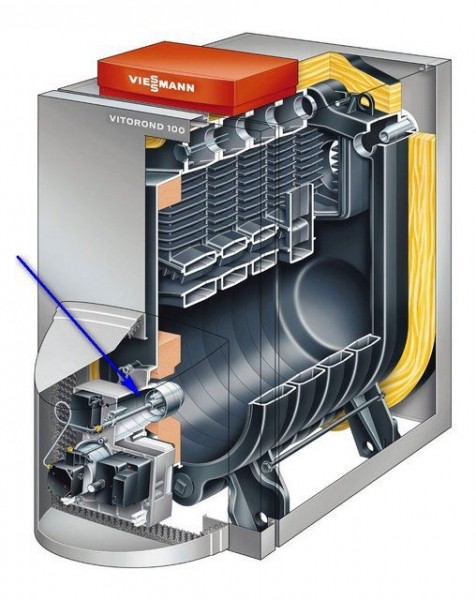

Котел со съемной вентиляторной (поддувной) горелкой

Обычно подобные агрегаты не комплектуются горелкой – она приобретаются отдельно. Достоинство такой схемы в том, что котел, по сути, становится универсальным – при желании или по мере необходимости горелка может быть заменена на жидкотопливную, работающую от дизтоплива.

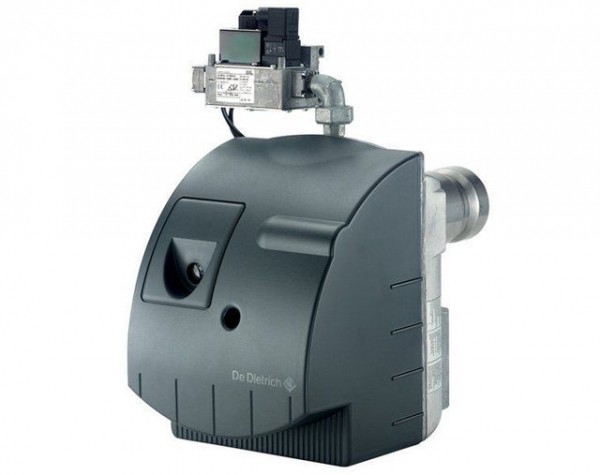

Обычно такие горелки приобретаются отдельно

Такой подход особо удобен в том случае, если устраивается система отопления дома, расположенного в посёлке, куда еще на приведена газовая магистраль, но в ближайшей перспективе сетевой газ все же будет. Временно можно топить соляркой, а затем перейти на газ.

Кстати, котел с такой турбированной горелкой отличает очень высокий КПД – на 10%больше, чем у агрегата типичной схемы. Они нетребовательны к давлению газа в магистрали, к высоте дымохода. Правда, цена таких котлов, еще и с учетом отдельного приобретения горелки – весьма высока. Кроме того, работа сопровождается достаточно чувствительным шумом. Впрочем, мощность подобных котлов такова, что их размещают обязательно в котельной.

• Если в месте проживания нередко случаются перебои со снабжением электроэнергией, то оптимальным выбором станет энергонезависимый котел. Его несложная автоматика работает от напряжения, вырабатываемого термоэлементом – этого достаточно для открытия и закрытия газового клапана. Схема очень неприхотлива, надежна, проверена временем — используется с давних пор.

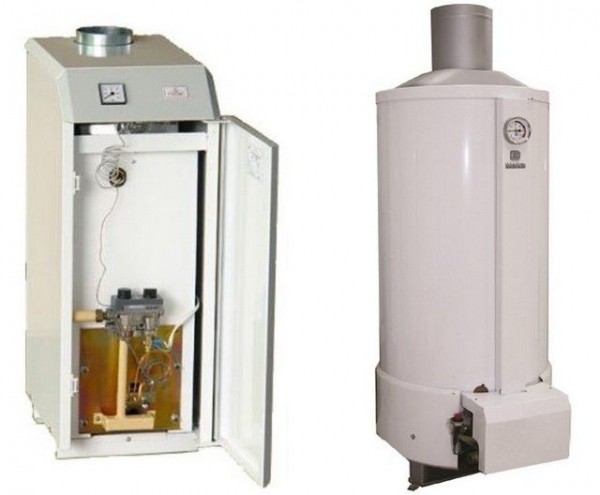

Несложные, но очень надежные энергонезависимые котлы

Такие котлы обычно включаются в систему отопления с естественной циркуляцией теплоносителя, или с принудительной, но тогда на насосе предусматривается байпас, который позволит переключаться с одного режима на другой по мере необходимости.

Основное достоинство таких котлов – невысокая цена. Именно поэтому они продолжают пользоваться немалой популярностью, несмотря на появление новых, более удобных в эксплуатации и экономичных моделей.

• Напольные котлы вполне могут участвовать в обеспечении дома горячей водой. Это может достигать несколькими способами:

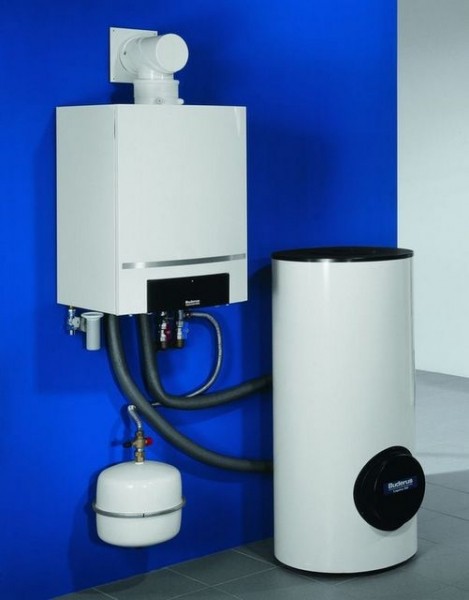

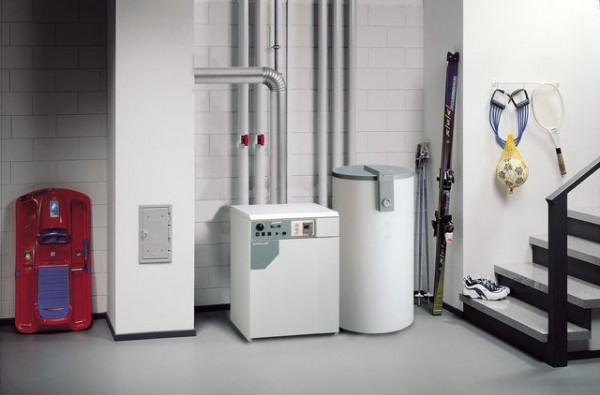

— Подключение к котлу отопления бойлера косвенного нагрева. Достоинство – в доме всегда есть достаточный запас горячей воды для хозяйственных нужд. Недостаток – бойлер сам по себе недешев, занимает немало места, требует специальной системы автоматического согласования с котлом — это тоже лишние затраты.

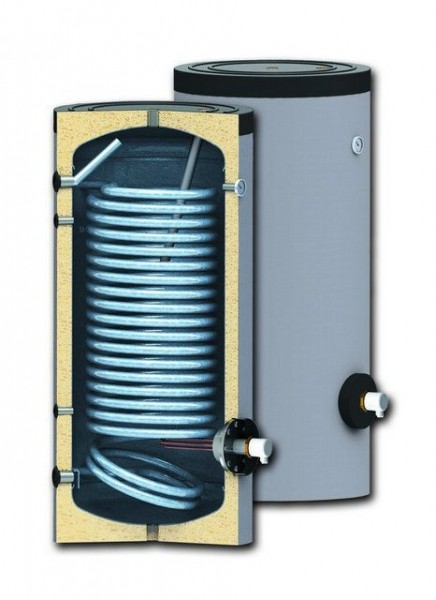

Принципиальное устройство бойлера косвенного нагрева

— Приобретение напольного газового котла средней мощности с уже встроенным конструктивно бойлером косвенного нагрева, на 60 – 80 литров, чего обычно достаточно для обеспечения потребностей семьи.. Система согласования уже собрана и отрегулирована, и такая модель представляет собой единый «организм». Правда, стоимость подобных котлов очень высока.

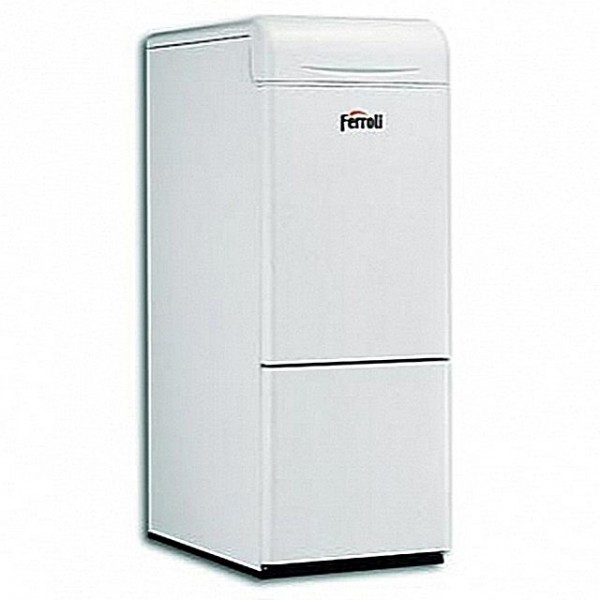

Котел «Ferroli Tantaqua n30 EL» — удобная модель со встроенным бойлером косвенного нагрева

— Выпускаются напольные энергонезависимые газовые котлы небольшой мощности (их нередко еще называют парапетными), в которых подогрев воды осуществляется по проточному принципу. В них дополнительно устанавливается медный теплообменный контур, напрямую завязанный с домашней сетью горячего водоснабжения, без аккумулирующей емкости (бойлера). Такая схема, впрочем, больше характерна для настенных двухконтурных котлов, о которых речь пойдет ниже.

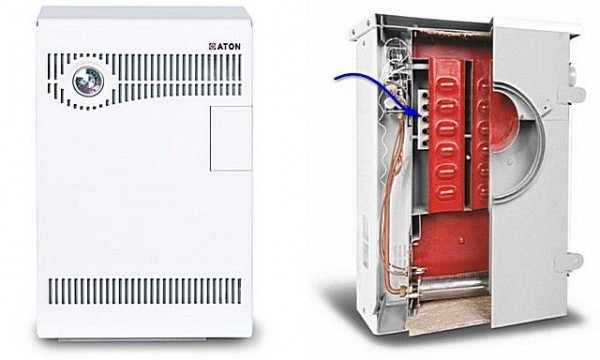

Парапетный котел «ATON Compact АОГВ-7Е (мини)» с проточным нагревателем воды

В ряде случаев, из интересов экономии места или материальных средств, поступают и так – приобретают напольный котел исключительно для нужд отопления, и плюс к нему – проточную газовую колонку, которую можно разместить в удобном месте, не привязываясь к котельной. Весьма вероятно, что такая покупка обойдется даже дешевле, так как при использовании косвенного нагрева существенная часть энергии будет уходить на обгорев воды. Это влечет необходимое повышение мощности котла, пропорционально чему возрастает и цена модели. А хорошая и недорогая газовая колонка вполне может удовлетворить запросы средней семьи.

Газовый проточный водонагреватель – решение многих проблем

У многих хозяев квартир, почему-то, сохраняется предубеждение против газовых колонок. Совершенно напрасно – сейчас это вовсе не те шумные и капризные аппараты, которые раньше устанавливались повсеместно. Как выбрать газовую колонку из современного модельного разнообразия – в специальной публикации нашего портала.

Видео: обзор газового напольного котла «Protherm Медведь KLOM»

Особенности настенных двухконтурных газовых котлов

Если для обогрева дома или квартиры не требуется большой мощности, то вполне можно ограничиться установкой настенного котла, который может быть расположен, к примеру, на кухне. Такие аппараты достаточно компактны, хорошо вписываются в кухонный интерьер, удобны в эксплуатации – всегда под визуальным контролем и постоянно есть возможность внести в их работу необходимые коррективы.

Естественно, никому из хозяев особо не захочется загромождать кухонное пространство установкой двух отдельных приборов – котла для отопления и водонагревателя для бытовых нужд. Именно поэтому наибольшим спросом пользуются настенные модели с двумя контурами, способные решить обе задачи.

Особой популярностью пользуются компактные настенные двухконтурные котлы

Следует сразу отметить, что настенные двухконтурные котлы не способны выполнять обе функции разом. В них предусмотрен приоритет ГВС, то есть при открытии крана горячей воды работа системы отопления временно приостанавливается. Впрочем, ничего страшного в этом нет – при разумном пользовании горячей водой «простой» в контуре отопления даже не почувствуется.

При выборе конкретной модели следует сразу обращать внимание, помимо тепловой мощности котла для системы отопления, на заявленную производительность в части подготовки горячей воды. Так как подогрев осуществляется по проточной системе, то производительность указывается в литрах в минуту при определённом уровне подъема температуры (Δt°).

Как правило, производитель указывает два уровня нагрева, то есть Δt° = 25 или 35 °С. Следует правильно понимать, что это вовсе не температура воды, которая пойдет из крана, а именно тот «тепловой импульс», который она получит. Так, например, вполне комфортной для принятия водных процедур и для хозяйственного использования считается температура в 40°С. Значит, в летнее время, когда вода в трубах достаточно теплая, вполне будет достаточно нагрева на 25 градусов, а зимой потребуется побольше – на 35.

Не следует ждать от подобного двухконтурного котла какой-то «сказочной» производительности – она обычно сопоставима с достаточно мощной газовой колонкой. Считаются вполне приличными показатели в 11 литров в минуту при нагреве на 25°С, и порядка 7÷8 – при Δt°=35°С. Для одной — двух точек потребления этого должно хватить, а в условиях, например, квартиры больше и не потребуется. Ничего не поделаешь – таковы издержки проточного нагрева воды.

По типу теплообмена в контуре ГВС подобные газовые котлы подразделяются на две группы – с битермальным и со вторичным теплообменником. Разница – достаточно существенная, отражающаяся и на стоимости оборудования, и на его долговечности, и на эксплуатационных качествах, и на ремонтопригодности.

Двухконтурные котлы с битермальным теплообменником

Если взглянуть на теплообменник битермального типа снаружи, то сразу заметно, что он имеет четыре патрубка.

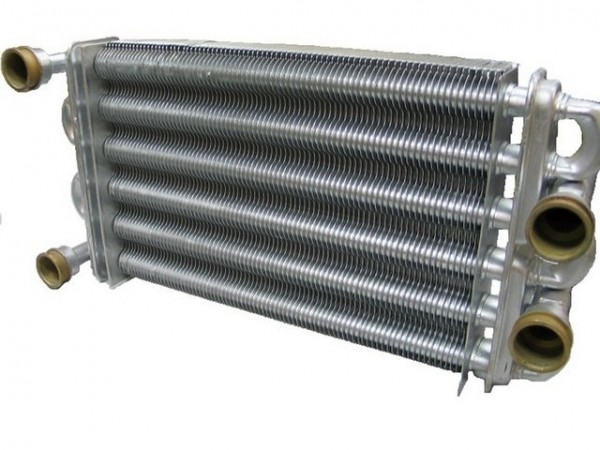

Битермальный теплообменник двухконтурного газового котла

Дело в том, что в одном теплообменное устройстве размещены оба контура – и отопления, и нагрева воды. Отсюда, по сути, и характерное название.

Если взглянуть на такой теплообменник в разрезе, то видно его достаточно сложное строение. Это, по сути, труба в трубе.

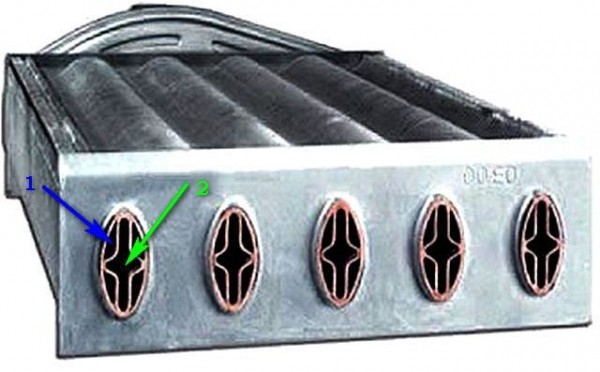

Строение каналов битермального теплообменника

По внешнему каналу (поз. 1) циркулирует теплоноситель системы отопления, по внутреннему (поз. 2) – вода из контура ГВС.

Как работает такой котел, хорошо видно на следующей схеме:

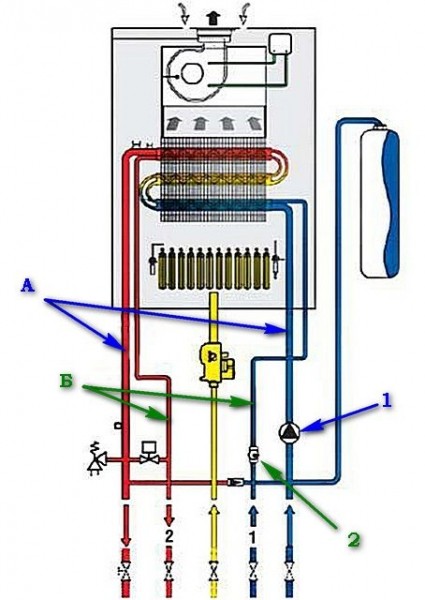

Схема работы двухконтурного котла с битермальным теплообменником

Когда котел работает просто на отопление, движение теплоносителя по соответствующему контуру (А) обеспечивается циркуляционным насосом (поз. 1).

При открытии водоразборного крана горячей воды начинается движение по контуру ГВС (Б). Срабатывает датчик потока (поз. 2), и вырабатывается управляющий сигнал на прекращение работы циркуляционного насоса. Таким образом, во внешней трубе теплообменника ток теплоносителя приостанавливается, и вырабатываемое тепло расходуется на нагрев воды. При закрытии крана все происходит в обратной последовательности.

Сама по себе схема несложна, и не включает каких-то сложных узлов. Нет дополнительных разводок труб в корпусе котла, и сам прибор становится значительно компактнее. Кроме того, даже сложный сам по себе, но один теплообменник по стоимости все же меньше, чем два теплообменника в котлах другого типа.

Однако, подобная схема не лишена весьма значительных недостатков:

• В каком бы режиме ни работал котел, в одном из контуров теплообменника жидкость находится в неподвижном состоянии, подвергая тем не менее нагреву. Как прямое следствие этого – возможное быстрое зарастание достаточно узких каналов накипью. Это приводит вначале к потере мощности, к появлению шумов при работе котла, а затем – и к выходу его из строя, особенно если хозяева не предпринимают шагов к умягчению жесткой воды. Почистить заросший битермальный теплообменник – чрезвычайно сложно, а нередко – и вовсе невозможно, и приходится прибегать к его замене.

Жесткая вода может вызвать быстрое зарастание каналов накипью

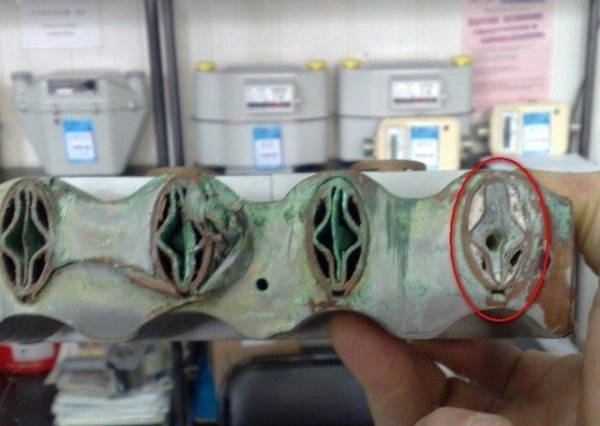

Еще один «бич» таких теплообменников – протечка между внешним и внутренним контуром. В этом случае даже и не стоит думать о возможности ремонта – только замена.

• Второй существенный недостаток – это то, что при работе котла в режиме отопления вода в контуре ГВС продолжает воспринимать нагрев и доходит до весьма высоких температур, свойственных теплоносителю, циркулирующему по радиаторам отопления. Это приводит к тому, что при открытии крана ГВС на первых порах из него может пойти настолько горячая вода, что не исключено ошпаривание рук.

Чтобы свести подобный риск к минимуму, разработчики вынуждены ограничивать общий уровень нагрева в контуре отопления примерно до 70°С, а это влечет снижение тепловой мощности. Да и температура в 70 градусов все равно может быть достаточно высокой, особенно для детских рук.

Но тем не менее котлы с битермальным теплообменником пользуются спросом – за относительную простоту конструкции и сравнительно невысокую цену.

Двухконтурные котлы со вторичным теплообменником

В таких котлах над газовыми горелками размещен одноконтурный теплообменник. Отличие видно сразу – у него только два патрубка, изогнутая труба имеет только один, но достаточно широкий канал, которому не так страшны процессы зарастания накипью. А при использовании качественного теплоносителя образования накипи и вовсе не будет.

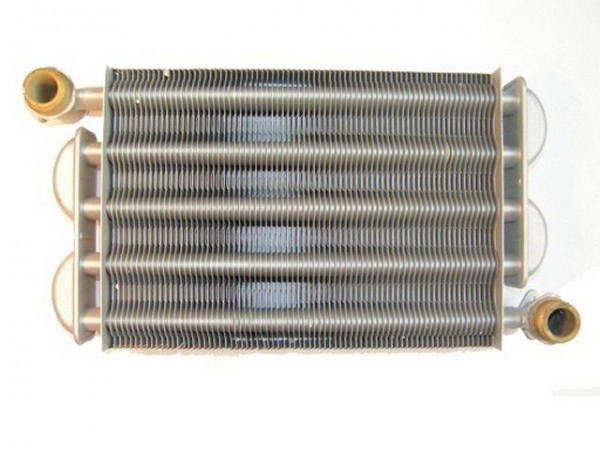

Первичный одноканальный теплообменник котла

Вторичный же теплообменник, в котором осуществляется нагрев воды для ГВС, с пламенем горелки никак не контактирует. Он расположен обычно в нижней части котла, и получает необходимую тепловую энергия от циркуляции теплоносителя по «малому» контуру.

Нагрев воды для бытового использования производится только во вторичном теплообменнике

Чтобы стало понятнее, обратимся к схемам. Для начала – как работает котел в режиме отопления.

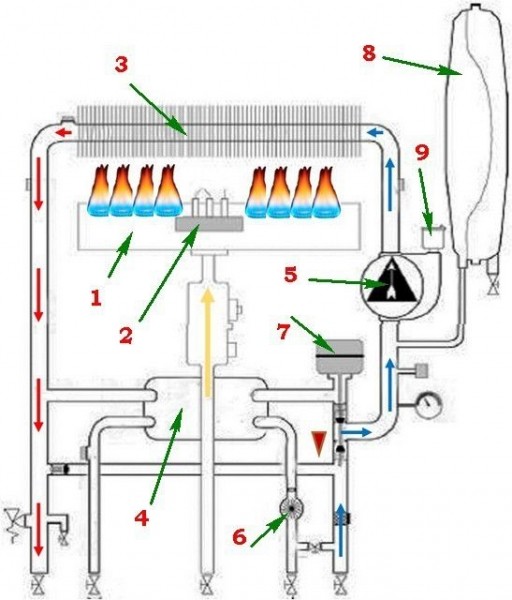

Схема работы котла в режиме отопления

Газовая горелка (поз. 1) имеет электронный запальник (поз. 2) который управляется блоком автоматики, обеспечивая розжиг в необходимый момент.

Над газовой горелкой установлен первичный теплообменник (поз. 3). Установленный внутри котла циркуляционный насос (поз. 5) обеспечивает движение теплоносителя через контур котла и далее – по системе отопления (показано синими и красными стрелками).  Управление направлением потока берет на себя трёхходовой кран (поз. 7), оснащенный сервоприводом. В данном положении обеспечивается свободный проток теплоносителя от котла во внешний «большой» контур, то есть через установленные в помещениях радиаторы.

Дополнительно цифрами на схеме обозначены необходимые для безопасной работы котла элементы – расширительный бачок (поз. 8) и автоматический воздухоотводчик с предохранительным клапаном (поз. 9) – это обычно называется «группой безопасности».

Вторая схема – работа котла в режиме подогрева воды для ГВС:

Котел переключился на подогрев воды

Открытие крана приводит срабатыванию датчика потока (поз. 6). Выработанный им сигнал преобразуется в блоке управления в команду на смену положения трехходового крана. Он переключается в позицию, при которой закрывается труба «обратки» системы отопления, но открывается проход для теплоносителя через вторичный теплообменник (поз. 4). Насос не прекращает работать, обеспечивая циркуляцию по «малому» контуру. Водопроводная вода получает необходимый нагрев во вторичном теплообменнике и уходит к работающей точке потребления. Ну а циркуляций в контуре отопления временно приостанавливается.

Аналогичным образом работает котел и летом, при отключенной системе отопления. Срабатывание датчика потока вызывает включение насоса и розжиг горелки с открытием газового клапана. При закрытии воды котел автоматически прекратит работать, перейдет в «режим ожидания».

Такая схема, конечно, несколько сложнее. Котлы со вторичным теплообменником обычно существенно дороже. Однако, это оправдывается выраженными преимуществами:

• При работе в режиме подогрева воды передача тепла происходит только при одновременном протекании воды и теплоносителя во вторичном теплообменнике. Этим сводится к минимуму вероятность образования в нем значительных наростов накипи.
• Широкие трубки первичного теплообменника также не столь подвержены зарастанию, а в случае необходимости их несложно промыть, как на обычной проточной газовой колонке.
• Вторичный теплообмен никогда не доведет воду до критических температур. Так, если даже в контуре отопления будет около 80 °С, то в системе ГВС температура вряд ли поднимется выше безопасных 50–55 градусов.
• Несмотря на сложность конструкции, такие котлы обладают куда более высокой ремонтопригодностью. Единственное достаточно уязвимое место – электромеханический трехходовой кран.

Вывод: если предоставляется возможность выбора из двух вариантов котлов, обладающих примерно сходными характеристиками, то лучше не пожалеть денег и приобрести модель со вторичным теплообменником для ГВС.

Следует отметить, что в продаже появились и принципиально новые разработки – это котлы с конденсационным первичным теплообменником.

Самыми совершенными и экономичными считаются котлы с конденсационным теплообменником

Их действие основано на дополнительном использовании энергии водяного пара, который всегда присутствует в продуктах сгорания природного газа. Конденсация этих паров в специальном теплообменнике приводит к существенному, до 10–12%, приросту тепловой мощности при равных затратах топлива, и общий эффект экономии выглядит очень впечатляюще.

Такие котлы, наверняка, со временем вытеснят «конкурентов» — их популярность растет, и во многих странах Европы такие установки стали уже приоритетными. К сожалению, высокая цена пока ограничивает их широкое применение среди среднестатистических российских потребителей.

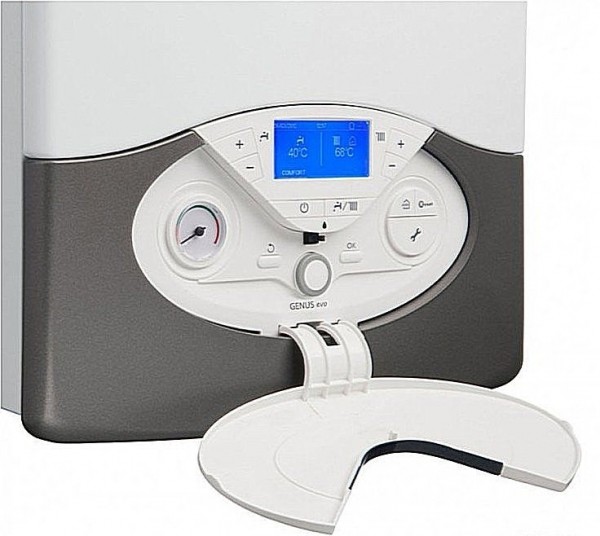

Степень автоматизации, управление, уровни защиты

Известные производители котельного оборудования постоянно ведут разработки новых моделей, конкурируя друг с другом в вопросах оснащенности своих изделий дополнительными функциями, направленными на упрощение управлением и обеспечение безопасности эксплуатации.

При выборе котла следует обратить внимание на некоторые полезные опции, оценить, насколько они востребованы в повседневном использовании оборудования.

• Котел может иметь несколько ступеней уровня нагрева. Но все же оптимальным вариантом является функция модуляции пламени, реализованная во многих современных моделях. Автоматическая система управления самостоятельно устанавливает высоту пламени или число работающих горелок в зависимости от заданных значений температуры и расхода горячей воды. Функция особенно удобна для котлов, в которых используется проточный принцип нагрева воды для ГВС.

Мало того, некоторые системы управления обеспечивают нагрев на завершающей стадии (последние 5 градусов до установленного уровня) со значительным снижением интенсивности работы горелок. Это обеспечивает плавность срабатывания систем, уменьшает число циклов запуска оборудования.

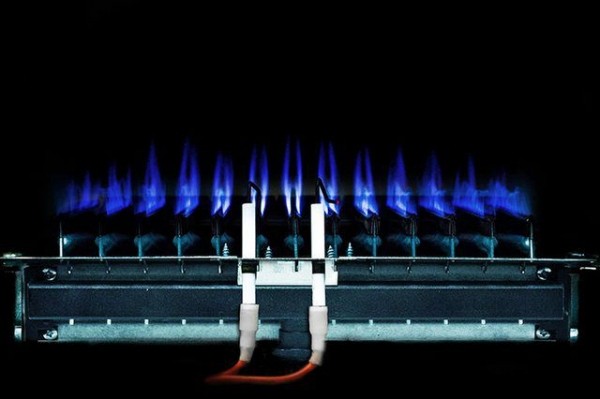

• Если котел работает для системы отопления, то применяется плавный розжиг. Пламя горелок достигает требуемого уровня не сразу, а плавно, с замедлением примерно на полминуты. Цели – те же, что указаны в первом пункте – обеспечение «мягкого» срабатывания всех автоматических систем.
• Весьма полезной опцией для систем отопления, оснащенных термостатическими клапанами на радиаторах, становится постциркуляция насоса. Так, после того как требуемый уровень нагрева обеспечен, горелка отключается, а насос продолжает работать еще в течение двух-трех минут для обеспечения «ровности» нагрева по всем помещениям, после чего также выключается, переходя в режим ожидания. Его пуск будет произведен одновременно с запуском горелки. Такая функция дает существенную экономию электроэнергии.
• Многие современные модели оснащаются погодозависимой автоматикой. Установленный на улице температурный датчик позволяет отслеживать текущее изменение погоды, и электроника вырабатывает оптимальную программу поддержания нужного микроклимата в помещениях. Мало того, новейшие разработки привели к созданию самоадаптационных систем, которые не только отслеживают текущие значения, но и анализируют взаимосвязь внешних и внутренних температур, корректируя работу котла, что дает немалый эффект экономии.

Электронная панель управления современного котла

• Удобные органы управления многих современных моделей позволяют с высокой точностью выставлять значение температуры для контуров отопления и ГВС. Имеется функция памяти, позволяющая проводить и сохранять программирование работы котельного оборудования на определенный срок, снижая до минимума потребление газа в периоды, когда интенсивном обогреве просто нет необходимости.
• Обязательное условие для всех газовых котлов – наличие нескольких независимых уровней обеспечения безопасности эксплуатации. В минимальный «набор» всегда входит выключение оборудования при падении давления в газовой магистрали, при слабой тяге в дымоходе, при случайном самозатухании, при недостаточности или отсутствии напора в любом из контуров.
• Современные модели дополняются и другими интересными предохранительными функциями. Так, например, для частного дома будет полезна опция «антифриза»: котел самостоятельно запустится, если температура в помещениях снизится до +5°С – так исключается вероятность замерзания воды в трубах. Способна автоматика и отслеживать состояние уязвимых узлов котла. Есть модели, в которых блок управления выдаст команду да кратковременное включение насоса и переключение электромеханического клапана в несколько положений, если оборудованием не пользовались более суток. Подобными мерами устраняется угроза «залипания», прикипания, самоблокировки и т.п. В конечном счёте это повышает ресурс всех узлов и механизмов системы.

В завершение публикации – своеобразное предупреждение. Котел, как правило, это дорогостоящая покупка, рассчитанная на очень длительную эксплуатацию. Поэтому не стоит бросаться на сомнительные дешевые предложения от совершенно неизвестных производителей. Компаний, производящих высококачественную технику – очень много, и всегда будет из чего выбрать.

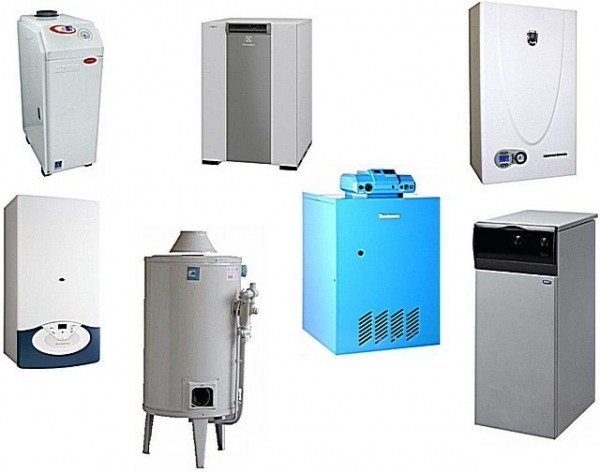

Так, например, не вызывают никаких претензий по качеству исполнения котлы «Baxi», «Bosch», «Beretta», «Viessmann», «Vaillant». Стараются не отстать от лидеров компании «Ariston», «Buderus», «Protherm». Неплохую репутацию, благодаря невысоким ценам и надежности изделий, завоевали российские производители – ЖМЗ (Жуковский машиностроительный завод), бренд «Siberia», принадлежащий старейшему производителю отечественного газового оборудования – фирме «Ростовгазоаппарат», Ростовский завод «Конорд», всем известная «Нева» и другие. Возможно, отечественные котлы не отличаются столь «навороченным» дизайном и насыщенностью электроникой, но зато максимально адаптированы к местным условиям эксплуатации. А по части максимальной автоматизации славятся корейские фирмы — «Daewoo», «Navien», «Kiturami».

Узнайте, как выбрать счетчики газовые, а также ознакомьтесь с устройствами и кратким обзором, из нашей новой статьи.

Видео: техническая презентация современных двухконтурных газовых котлов «Нева»

При выборе конкретного бренда обязательно следует уточнить, насколько в регионе развита его сервисная сеть, есть ли возможность получить быструю и высокопрофессиональную техническую поддержку. Не исключено, что понравившаяся модель в вашем регионе просто не обслуживается, и это создаст в будущем немалые сложности в поиске необходимых запчастей для проведения даже самого мелкого ремонта.

И, наконец, установку котла и запуск его в эксплуатацию следует доверить специалистам. Понятно, что многие российские мужчины привыкли все делать самостоятельно. Однако, это вопрос настолько «деликатный», что лучше самому не рисковать. Тем более что даже абсолютно правильная самостоятельная установка может закончиться проблемами с контролирующей организаций, а также привести к мгновенному прекращению действия гарантийных обязательств производителя.
