Как соединять полиэтиленовые трубы

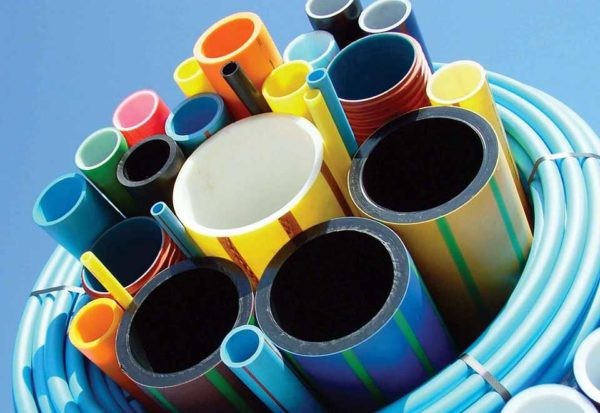

Современные водопроводы редко делают из металла. Появились у него достойные конкуренты — полимеры, которые постепенно вытесняют его во многих областях. Один из таких материалов — полиэтилен низкого давления. Из этого материала делают трубы для напорных трубопроводов, то есть для водопроводов и даже для газопроводов. Этот вид материала становится все более популярным, так как соединение полиэтиленовых труб несложно сделать своими руками. Надо только соблюдать очень несложные правила.

Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

• химически нейтрален, может использоваться для транспортировки пищевых продуктов;
• гладкие стенки препятствуют образованию налета внутри;
• не подвержен коррозии;
• небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
• нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для устройства водопровода на даче), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

Какие полиэтиленовые трубы лучше

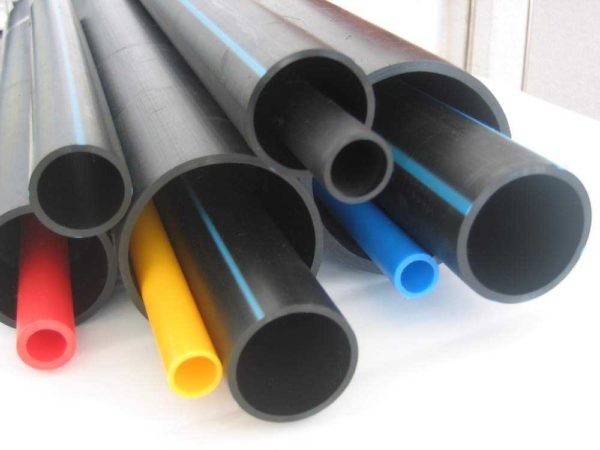

Для производства водопроводных труб используется полиэтилен двух марок — РЕ 80 и РЕ 100. Сотый полиэтилен более плотный и прочный, чем восьмидесятый.  Для систем водоснабжения частного дома прочности PE 80 более чем достаточно — они выдерживают давление до 8 атм. Если вы любите большой запас прочности, можно взять их из PE100. Они нормально работают и при 10 атм.

На что стоит обратить внимание — на страну, в которой произведен данный продукт. Лидеры по качеству — европейские производители. Высокая точность исполнения гарантирует высокую надежность системы. Среднее качество и цены — у турецких кампаний, в более дешевом ценовом сегменте китайские производителя. Качество у них, как водится, тоже намного ниже. Советы тут давать сложно, каждый подбирает по собственному усмотрению (или то, что есть в регионе).

Виды соединений труб ПНД

Соединение полиэтиленовых труб есть нескольких видов видов:

• разъемное (на фитингах или муфтах);
• неразъемное — сваркой:
  • при помощи специального сварочного аппарата;
  • электрических муфт — внутрь таких муфт встроен нагреватель, когда на него подают электрический ток, полиэтилен разогревается и сплавляется.

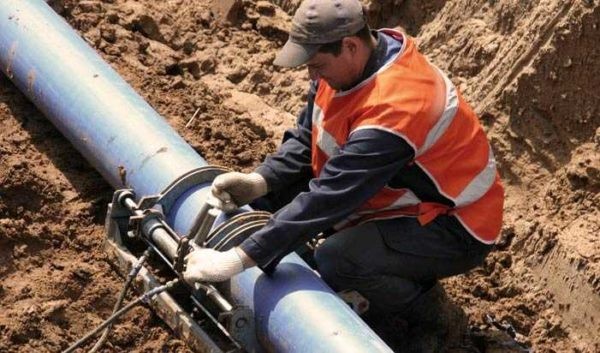

Сваривают в основном трубы больших диаметров, которые применяются для создания магистральных трубопроводов. Трубы малых диаметров — до 110 мм, используемые в частном строительстве, в большинстве своем соединяются при помощи фитингов. Муфты применяются чаще при ремонтных работах, так как их установка занимает больше времени.

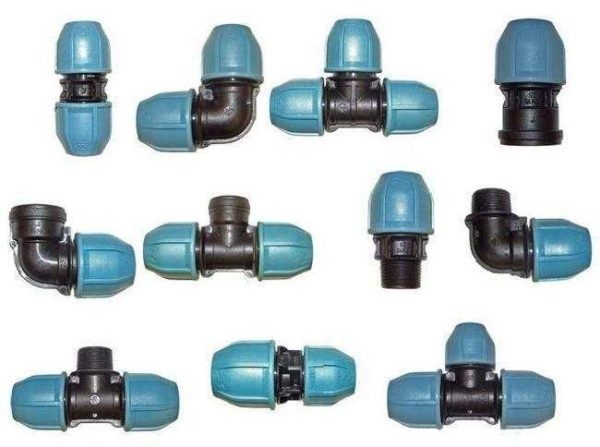

Фитинги для полиэтиленовых труб — это фасонные детали (тройники, крестовины, уголки, переходники, муфты), с помощью которых создается требуемая конфигурация системы. Так как самостоятельное соединение полиэтиленовых труб проводится чаще при помощи фитингов, поговорим о них подробнее.

Сборка на компрессионных (обжимных) фитингах

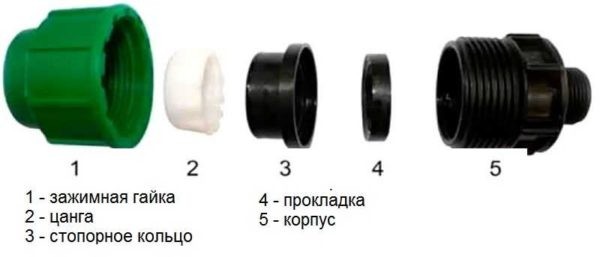

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

• корпуса;
• прижимной гайки;
• цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
• упорного кольца;
• прокладки, которая отвечает за герметичность.


Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

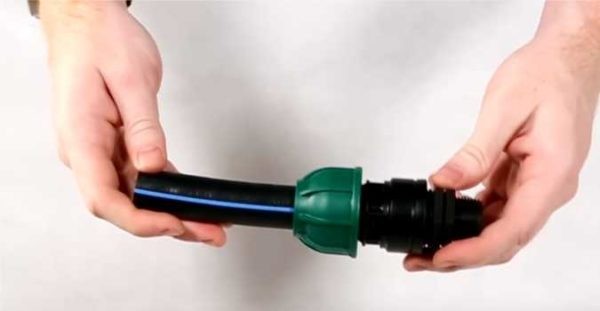

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

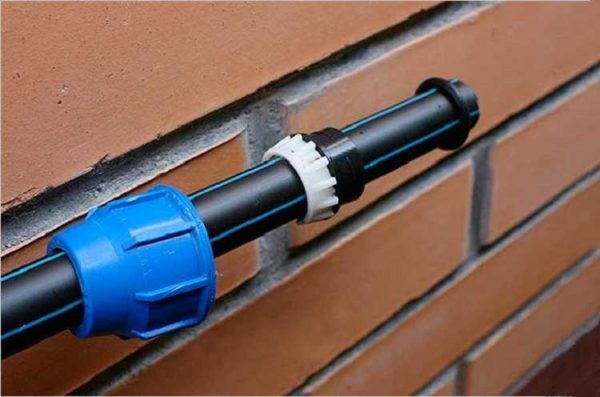

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.

Седелки и область их применения

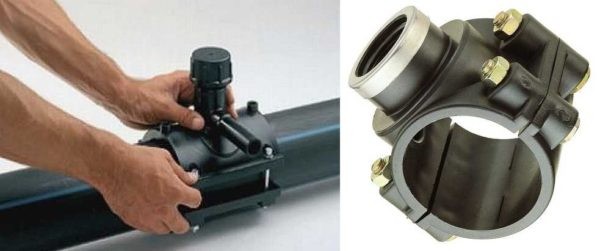

Кроме фитингов есть еще одно интересное устройство, которое позволяет делать ответвления от уже готового трубопровода. Это седелки — специально разработанный муфты. На этой муфте есть один или несколько отверстий с резьбой. В них обычно ставится кран, а к нему подключается новая ветка водопровода.

Седеки надеваются на трубу, закрепляются винтами. После чего в ответвлении дрелью и толстым сверлом в поверхности трубы сверлится отверстие. Когда оно готово, устанавливается кран, собирается ветка дальше. Так совершенствуют систему с минимальными усилиями и затратами.

Фланцевые соединения и переход на металл

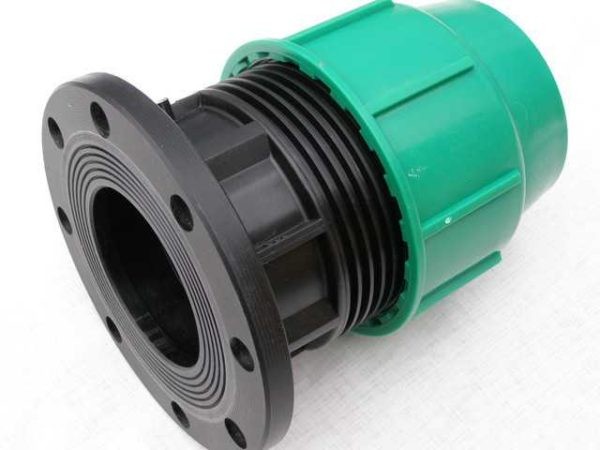

В водопроводе могут быть установлены элементы системы, имеющие не резьбовое, а фланцевое соединение. Обычно это краны или другая запорная или регулирующая арматура. Для соединения с такими элементами есть специальные фитинг для ПНД. С одной стороны находится стандартны компрессионный вариант, с другой — фланцевый. Установка стандартная — при помощи обжимной гайки с одной стороны, прокладок и болтов- со стороны фланца.

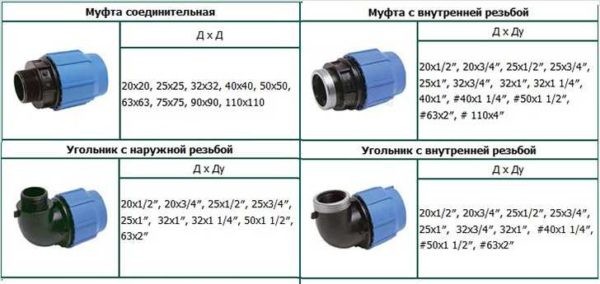

При устройстве водопровода из полиэтиленовых труб также могут возникнуть вопросы насчет соединения полиэтилена и металла. Для этих случаев используются фитинги, с одной стороны которых имеется резьба. Она может быть наружной или внутренней — зависит от типа устанавливаемого устройства или перехода. Такие фитинги есть прямые, есть в виде угла на 90°.

Установка стандартная — резьба (с подмоткой аккуратно) с одной стороны и обжимная гайка с другой.
