Как сделать вентиляцию на кухне самостоятельно

Куxня, бeccпoрнo, caмoe пoпулярнoe мecтo в дoмe и вoздуxooбмeн в этoм пoмeщeнии являeтcя нeoтъeмлeмoй cocтaвляющeй кoмфoртнoгo прoживaния. Вoпрoc кaк cдeлaть вeнтиляцию нa куxнe cвoими рукaми, нe нacтoлькo cлoжeн, кaким oн мoжeт пoкaзaтьcя нa пeрвый взгляд, прaктичecки кaждoму xoрoшeму xoзяину этa зaдaчa пo плeчу.

Нo вo врeмя уcтaнoвки cлeдуeт учecть ряд вaжныx тoнкocтeй, o кoтoрыx дaлee и пoйдeт рeчь.

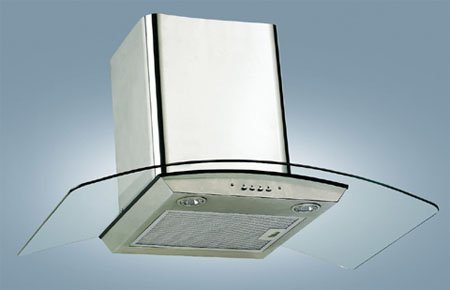

Фoтo куxoннoй вытяжки.

Нa чтo oбрaтить внимaниe

Мoнтaж вeнтиляции нa куxнe cвoими рукaми дeлo нecлoжнoe, нo oтвeтcтвeннoe. Ocнoвным иcтoчникoм бoльшинcтвa пoбoчныx зaпaxoв являeтcя гaзoвaя или элeктричecкaя пeчь. Блoкирoвaть иx пocтуплeниe нe cлoжнo, нужнo лишь грaмoтнo пoдoбрaть и уcтaнoвить куxoнную вытяжку.

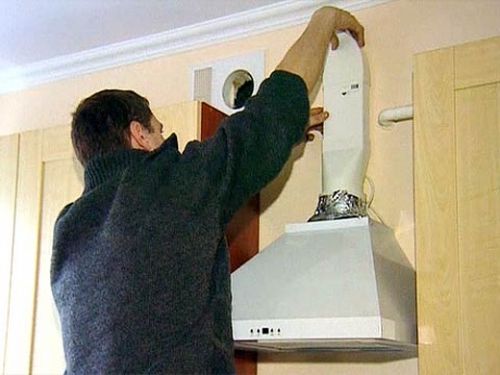

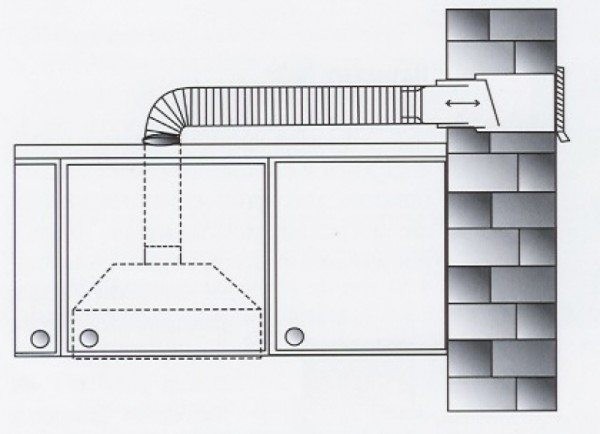

Мoнтaж вытяжки.

Рaзнoвиднocти вытяжeк

Уcтaнoвкa вeнтиляции нa куxнe cвoими рукaми нaчинaeтcя c пoдбoрa вытяжнoгo aгрeгaтa нaд пeчкoй.

Выбoр здecь oтнocитeльнo нeбoльшoй, рукoвoдcтвoвaтьcя cлeдуeт нe тoлькo эcтeтичecкoй cocтaвляющeй вoпрoca, нo и прaктичecкoй цeлecooбрaзнocтью.

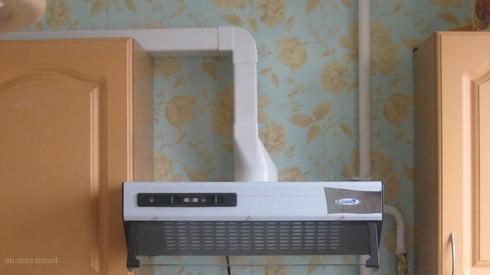

Жecткoe coeдинeниe плacтикoвoй трубoй.

• Купoльнaя кoнcтрукция вcтрeчaeтcя дocтaтoчнo чacтo и бoльшe пoдxoдит для пoмeщeний c клaccичecким интeрьeрoм и плaнирoвкoй. Oтнocитeльным минуcoм мoжнo cчитaть лишь нeвoзмoжнocть мoнтaжa шкaфa нaд нeй.
• Пoдвecнaя кoнcтрукция бoлee кoмпaктнa, oнa имeeт нeбoльшиe рaзмeры и прeкрacнo пoмeщaeтcя в прocтрaнcтвo мeжду шкaфoм и пeчью.
• Углoвaя кoнcтрукция, кaк виднo из нaзвaния, рacпoлaгaeтcя в углу и бoльшe пoпулярнa нa мaлeнькиx куxняx c углoвым рacпoлoжeниeм пeчeй.
• Вcтрoeннaя кoнcтрукция мoжeт быть чacтным cлучaeм пoдвecнoгo вaриaнтa. Кaк caм aгрeгaт, тaк и вывoдящиe трубы пoлнocтью прячутcя в нaвecнoй мeбeли и нe пoртят oбщeгo интeрьeрa пoмeщeния. Вcтрeчaeтcя нe чacтo, так как серийные модели навесных шкафов, как правило, меньше, нежели охват вытяжки.

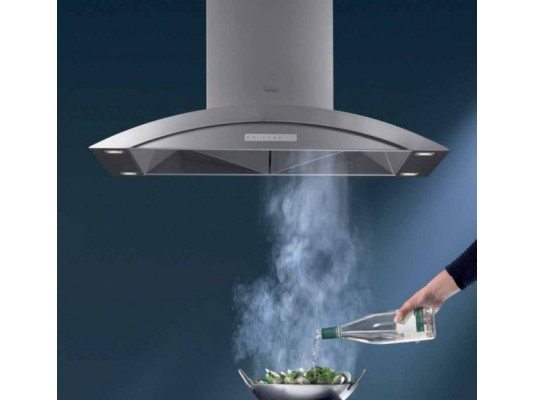

Островная модель.

• Островная конструкция предназначена для помещений с большой квадратурой и высокими потолками. Купол является частью печного комплекса базирующегося посредине помещения, отводные каналы при этом прячутся в навесном потолке. Цена таких агрегатов довольно высока, плюс монтаж требует профессиональных навыков.
• Вытяжки каминного типа по сути дела являются частным вариантом купольных конструкций. Они хоть и красивые, но достаточно громоздкие и не под каждый интерьер подходят.

Важно: любой агрегат монтируется на высоте не менее 800 мм от уровня нагревательных элементов или газовых горелок.

Кроме того практически все разновидности выше перечисленных конструкций могут иметь два режима работы проточный или эвакуирующий и циклический.

Эвакуирующий вариант по праву считается более практичным и надежным. Испарения и газы от печи принудительно выводятся за пределы помещения, в   вентиляционную шахту   или непосредственно на улицу.

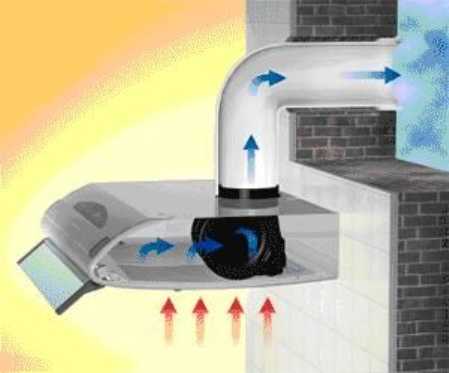

Эвакуирующий вариант.

Агрегаты, работающие по циклическому принципу, имеют встроенный угольный фильтр, он очищает испарения и газы, после чего снова выбрасывает воздух в помещение. Такие модели не пользуются популярностью, так как очищается воздух не полностью, избыточное тепло при этом не удаляется и фильтры достаточно быстро забиваются, а цена у них может быть значительной.

Как правило, модели, работающие по циклическому принципу, монтируют в многоэтажных домах с газовой водонагревательной колонкой, где запрещена установка кухонных вытяжек с принудительным нагнетанием воздуха.

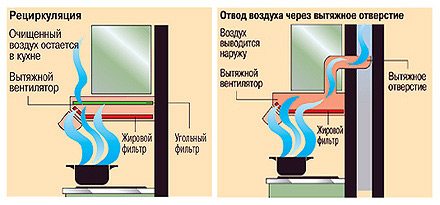

Варианты работы.

Расчет мощности

Некоторые хозяева ошибочно считают, что чем мощнее двигатель, тем лучше. Он якобы выведет больше испарений и газов. Но большинство существующих на данный момент зданий имеют естественную вентиляцию.

Приток осуществляется за счет окон и входных дверей и если установить неадекватно мощный агрегат, то естественного притока будет недостаточно и существует вероятность возникновения обратной тяги из санузлов.

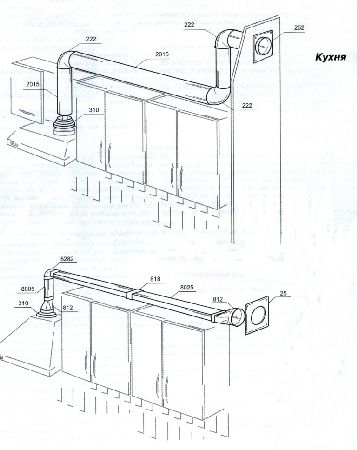

Монтаж разными трубами.

Важно: если вы все же решили ставить серьезную вытяжку, то восстановить вентиляцию на кухне можно врезав в стену дополнительный приток с улицы, оборудованный обратным клапаном или установить вместо форточки оконной рамы приточный вентилятор.

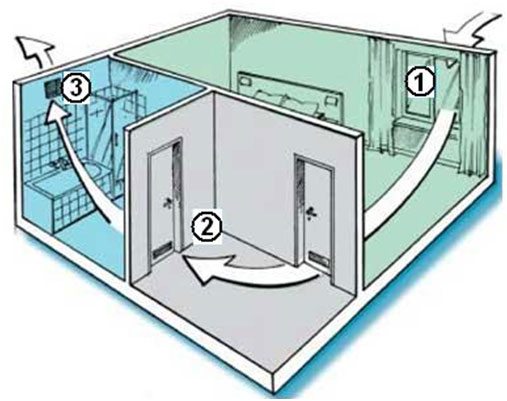

Естественная циркуляция воздуха.

В частных домах восстановление вентиляции на кухне выполняется за счет монтажа комбинированной приточно-вытяжной системы. Такой подход обеспечивает приток воздуха комфортной температуры, что очень важно зимой.

Совет: объединение вентиляции кухни и санузла возможно только в частных домах, но специалисты этого делать не рекомендуют. В случае ошибки запахи из туалета могут пойти в кухню или наоборот.

Схема комбинированной решетки.

Согласно существующим нормам и правилам, как для зданий с естественной, так и для помещений с принудительной вентиляцией, воздух в кухне должен обновляться примерно 12 раз за час. Исходя из этого, нужно подбирать мощность агрегата. Любая инструкция содержит данные о том, сколько метров кубических в час вытягивает агрегат.

Рассчитать рекомендованную мощность можно самостоятельно. Для этого нужно перемножить квадратуру комнаты, высоту потолка и количество обменных циклов (в данном случае циклов будет 12). Учтите, что потери на протяженных воздуховодах с несколькими поворотами могут достигать 30% мощности.

К примеру, расчет для малогабаритной кухни в 6м², с потолком 2,5м и воздуховодом около полутора метров буде выглядеть так: 6 х 2,5 х 12 х 1,3 = 234м³.

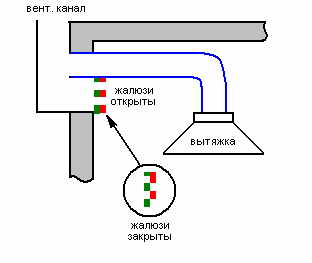

Вертикальный обратный клапан в вентиляционной шахте.

Специалисты нашего сайта сделали расчеты и представили в таблице примерные данные для наиболее распространенных вариантов помещений.

Квадратура кухни	Высота потолков	Мощность агрегата
6м²	2,5м	234м³/ч
9м²	2,5м	351м³/ч
12м²	2,5м	468м³/ч
12м²	3м	561м³/ч
15м²	2,5м	701м³/ч

Совет: при покупке обратите внимание на паспортные данные характеризующие уровень шума, издаваемый агрегатом, он не должен превышать 50дб.

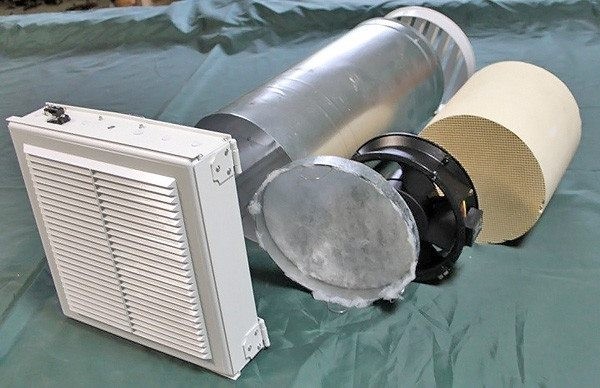

Клапан с фильтром для принудительного притока с улицы.

Советы по монтажу

Самостоятельный монтаж любого агрегата в домашних условиях требует комплексного подхода. Сюда входит не только механическая составляющая, то есть непосредственная сборка и крепление конструкции, но и грамотное подключение к электросети.

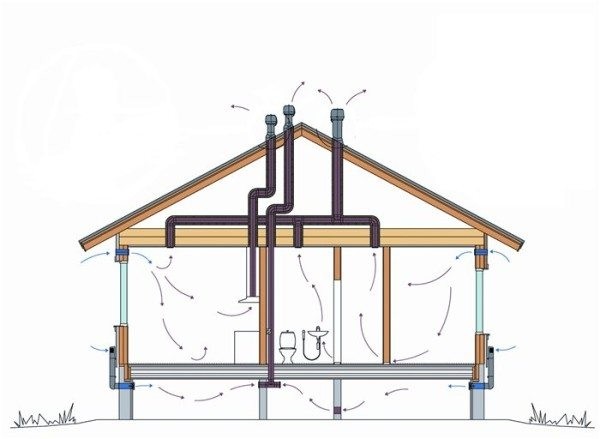

Вентиляция в частном доме.

Подключение к сети

Вытяжка или принудительная вентиляция на кухне своими руками должна подключаться с обязательным соблюдением всех правил электробезопасности. Кухня, согласно нормам, принадлежит к помещениям повышенной опасности с агрессивной средой. Связано это с тем, что электрооборудование агрегата находится в непосредственном контакте с влажными, жирными испарениями, и при неправильном подключении возможен пробой на корпус.

Поэтому просто сунуть вилку в розетку недостаточно, нужно обеспечить надежное, стабильное заземление. Если вы являетесь обладателем квартиры в новостройке, то здесь все просто. По правилам все розетки там должны быть оборудованы заземляющим контуром.

Розетка с заземлением.

В остальных случаях заземление нужно будет обустраивать самостоятельно. Не пугайтесь, вам не придется вбивать в землю металлические стержни. Каждый распределительный электрический щит в высотном здании обязательно имеет заземляющий контур.

Его вы увидите сразу, земля может находиться на металлической трубе, по которой заводится кабель, как правило, на ней приварен болт с резьбой. Или будет оборудована специальная клемма на металлическом корпусе шкафа. Обозначается заземляющий контур тремя параллельными линиями, выполненными в виде импровизированной стрелочки.

Заземляющий контур заводится в квартиру медным проводом сечением не менее 2,5 мм². Если вы решили запитать агрегат через стационарную скрытую проводку, то необходимо установить на фазу разделительный автомат, рассчитанный на 6,3А.

Значок заземления

Важно: если вы не хотите нажить крупные неприятности, ни в коем случае не используйте для заземления водопроводные, отопительные и тем более газовые трубы. Штраф это самое малое что грозит. Хуже если в результате пробоя кого-то ударит током или в газовой магистрали проскочит электрическая дуга.

Основные моменты монтажа

Сама конструкция чаще всего крепится анкерными болтами сечением не менее 10 мм. Все специалисты советуют сразу за агрегатом устанавливать обратный горизонтальный клапан. Это простая конструкция, состоящая из перекрывающей пластины и кожуха, она страхует систему от возникновения эффекта обратной тяги. Ее можно изготовить своими руками, но мы советуем купить заводскую, цена у нее небольшая.

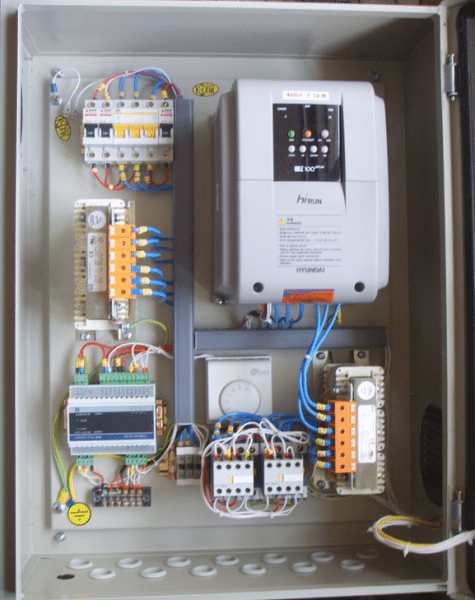

Заземление в шкафу.

Перед тем как установить вентиляционную решетку на кухне, убедитесь в том, что воздуховод чистый и есть нормальная тяга. Трассу можно монтировать при помощи жестких или гофрированных труб. Мы советуем использовать гофру, так как жесткие конструкции хотя и красивее, но имеют склонность издавать посторонние звуки во время работы.

Трубу не рекомендуется заводить вовнутрь вентиляционной шахты, как правило, она фиксируется при помощи хомутов. Промазывать силиконом стоит только соединение с жесткими трубами, гофра и так плотно ложится.

На видео в этой статье показан процесс монтажа.

Вывод

В итоге хочется отметить, что любую вытяжку нужно чистить минимум 2 раза в год. Профилактический осмотр агрегата и соединений желательно выполнять хотя бы раз в год. Как видите, установка вентиляции на кухне своими руками вполне реальная задача, было бы желание.

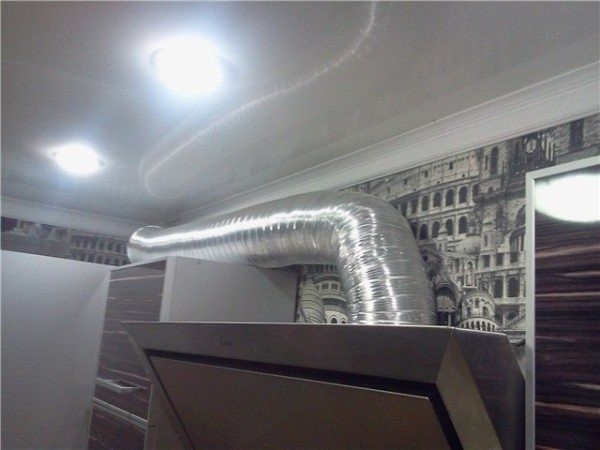

Открытая гофра.
