Как сделать складной стул со спинкой: чертежи, фото

Деревянный складной стул со спинкой своими руками два варианта изготовления.

Делаем сами складной стул со спинкой: чертежи с размерами, схема сборки, фото.

В прошлой статье мы занимались изготовлением раскладной табуретки, теперь мы сделаем складной стул, но уже со спинкой. Спинка позволяет при сидении опереться на неё и разгрузить спину, что более удобно, чем сидеть на табурете. В сложенном состоянии стул практически не занимает места и его можно убрать в кладовку. Самодельный раскладной стул отлично подойдёт для отдыха на балконе, при ненадобности его можно быстро сложить, его можно взять с собой на пикник или на дачу.

В этой статье мы сделаем деревянный складной стул со спинкой и для начала ознакомимся с чертежами.

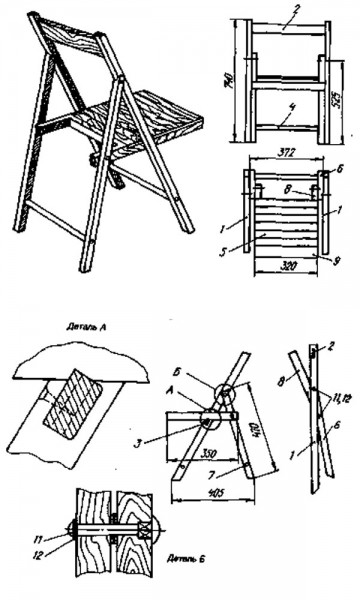

Складной стул со спинкой чертежи (1 вариант).

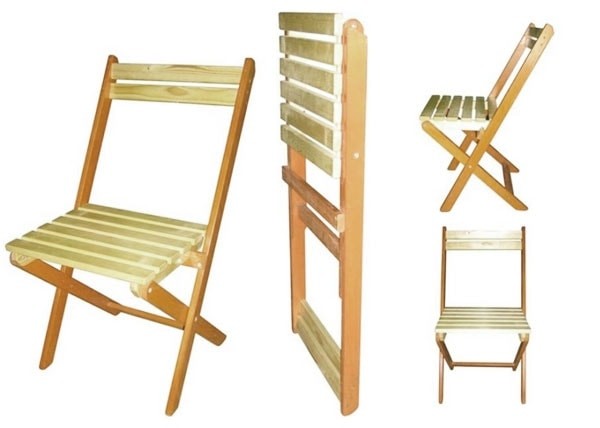

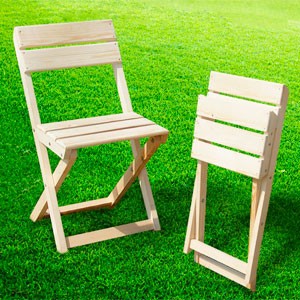

Складной стул со спинкой фото.

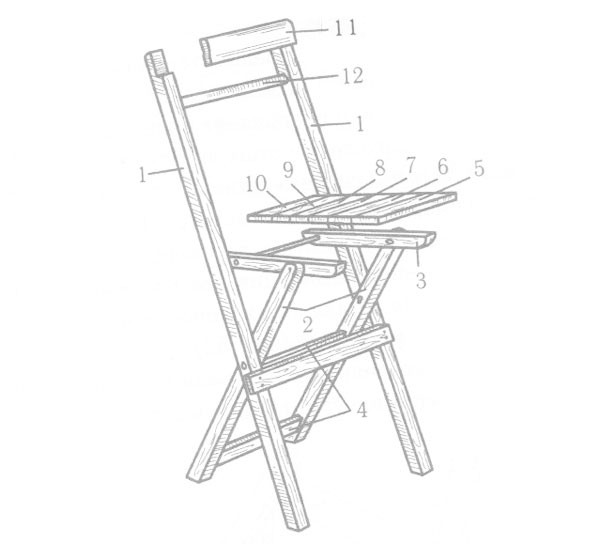

Складной стул со спинкой чертежи (2 вариант).



1.- Передние ножки.

2. — Задние ножки.

3. — Опорные бруски сидения.

4. — Поперечины.

5 — 10. — Планки сидения.

11. — Спинка.

12. — Верхняя поперечина.

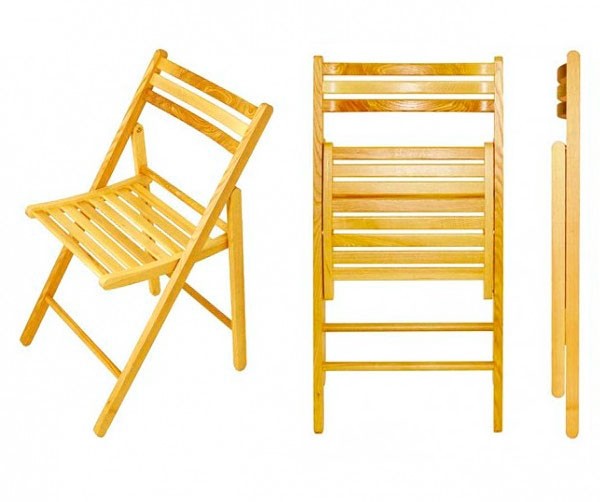

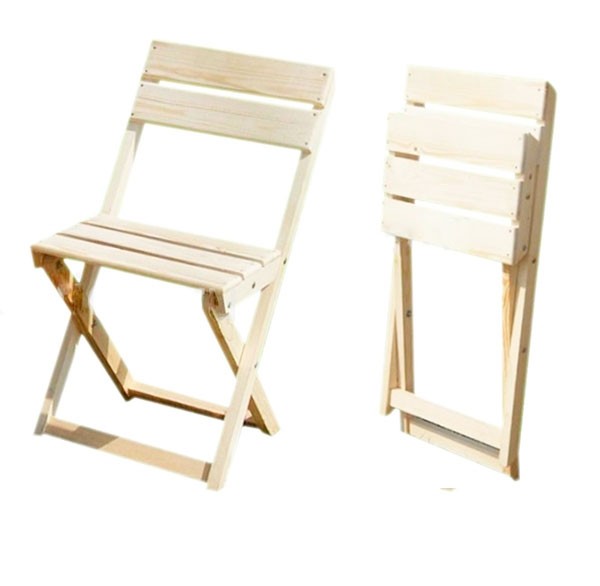

Складной стул со спинкой фото.



Как сделать складной стул со спинкой.

Теперь приступим к изготовлению раскладного стула, нам понадобится древесина твёрдых пород (берёза, дуб, тис, клён, вяз, грецкий орех, груша), можно использовать и сосну, но конструкция будет менее крепкой.

Для изготовления складного стула (1 вариант) нужно подготовить следующие материалы:

• Бруски длиной 740 мм – 2 шт. (передние ножки).
• Бруски длиной 470 мм – 2 шт. (задние ножки).
• Бруски длиной 320 мм – 5 – 8 шт. (рейки для сидения и спинки).
• Бруски длиной 430 мм – 3 шт. (перекладины для рам).
• Болты, шайбы, гайки.
• Саморезы.

Для начала нужно изготовить сидение для стула. К опорным брускам крепим саморезами рейки, в результате у нас получиться сидение.

Теперь собираем раму из передних ножек и спинки. К опорным ножкам в верхней части крепим рейки под спинку, в нижней части крепим перекладину.

Изготовим задние ножки. К задним ножкам крепим нижнюю и верхнюю перекладины.

Соединяем переднюю и заднюю рамы стула болтами и гайками.

Крепим сидение к передней раме, сверлим сквозные отверстия в раме и в опорных брусках сидения, соединяем болтовыми соединениями.

Шляпки болтов и гайки нужно утопить, для этого нужно просто рассверлить гнёзда и вкрутить болты заподлицо.

Сидение должно свободно вращаться в раме, в разложенном состоянии задняя часть сидения упирается в перекладину задней рамы, и конструкция принимает форму стула.

Чтобы сложить стул, достаточно приподнять сидение и сдвинуть рамы.

Складные стулья, изготовленные своими руками всегда пригодятся в домашнем хозяйстве.
