Как сделать обогреватель из батареи: пошаговая инструкция

Создание самодельного электрообогревателя — это довольно популярное решение для обогрева помещений, особенно в тех случаях, когда требуется сделать отопление экономичным и эффективным.

Делаем электрообогреватель из батареи центрального отопления

Подготовка материалов

Для создания самодельного электрообогревателя, понадобятся следующие материалы:

• 1. Чугунная батарея. Лучше использовать чугунную батарею, в ней больше емкость для воды по сравнению с биметалическими батареями.
• 2. Электрический тэновый нагреватель на 1.5 кВт. Это сердце устройства — элемент, который будет непосредственно нагревать воду или теплоноситель в радиаторе.
• 3. Расширительный бачок. Он нужен для компенсации расширения теплоносителя при его нагреве.
• 4. Теплоизоляционные материалы. На задней части батареи прикреплена теплоизоляция, чтобы уменьшить потери тепла и повысить эффективность устройства. Можно использовать отражающую теплоизоляцию с фольгированным покрытием.
• 5. Трубы и фитинги для подключения тэна и бачка к радиатору.
• 6. Для подключения к электрической сети потребуется надежный провод и защитный автомат для предотвращения перегрузок.
• 7. Крепёжные элементы (болты, хомуты и пр.).

Подготовка радиатора

1. Очистка. Перед началом работы очистите радиатор от ржавчины и старой краски. Это можно сделать с помощью металлической щётки или специальной химии.
2. Покраска. После очистки радиатор можно покрасить термостойкой краской. Это не только придаст устройству эстетический вид, но и защитит металл от дальнейшей коррозии.

Установка тэна

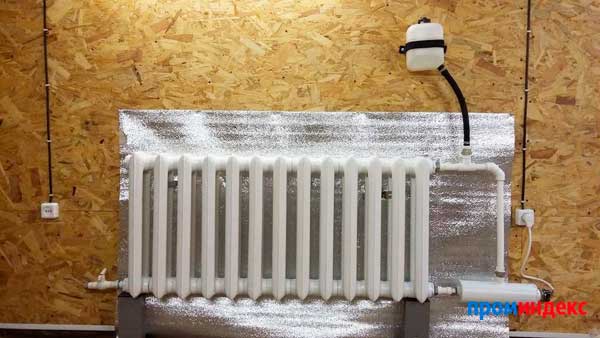

1. В нижней части радиатора необходимо установить электрический ТЭН. Для этого демонтируйте одну из заглушек радиатора и вместо неё вкрутите тэн. Обратите внимание, что мощность тэна должна соответствовать размерам радиатора и объёму теплоносителя. На фото тэн установлен немного по другому, в дополнительный бак сделанный из трубы.
2. Подключение к сети. Подключите тэн к электрической сети через автоматический выключатель. Обязательно проверьте надёжность всех соединений.

Установка расширительного бачка

Расширительный бачок монтируется сверху радиатора, как видно на фото. Его необходимо соединить с радиатором с помощью трубы. Это позволит компенсировать увеличение объёма теплоносителя при его нагреве. Закрепите бачок с помощью крепёжных элементов, убедитесь, что он надёжно держится и не пропускает теплоноситель.

Как видно на фото, на стене за радиатором установлена отражающая теплоизоляция. Она помогает направить тепло в помещение, а не в стену, что значительно повышает эффективность обогревателя.

Тестирование системы

Заливка теплоносителя. Залейте в радиатор воду или антифриз. Обязательно оставьте немного места для расширения жидкости при нагреве.
Запуск и тестирование. Подключите систему к электросети и проверьте работу тэна. Убедитесь, что радиатор нагревается равномерно и нет протечек.

Дополнительные рекомендации

Контроль температуры. Для более удобного контроля температуры можно установить термостат, который будет автоматически выключать тэн при достижении нужной температуры.

Такое устройство может эффективно отапливать небольшие помещения, например, гараж или мастерскую, и при правильной сборке и эксплуатации прослужит долго.
