Как сделать фронтон двухскатной крыши: разновидности, инструкция по возведению

Вопрос о том, как сделать фронтон двускатной крыши, неизбежно возникает и при строительстве дома, и при проведении ремонтно-отделочных работ на фасаде. В первом случае владельцу дома необходимо разобраться во всех нюансах конструкции фронтона, а во втором —  потребуется информация о путях совершенствования или преображения этой части крыши.

Как сделать фронтон двухскатной крыши

Фронтон, как одна из важных областей всей системы крыши, является неотъемлемой частью экстерьера всего строения, так как в совокупности с отделкой стен предопределяет внешний вид дома и подчеркивает его архитектурный стиль. Поэтому попробуем разобраться подробно, что собой представляет подобная часть здания, какие применяются конструкции фронтонов, как обычно выполняется его возведение и последующая отделка.

Разновидности фронтонов

Материалы для постройки фронтона

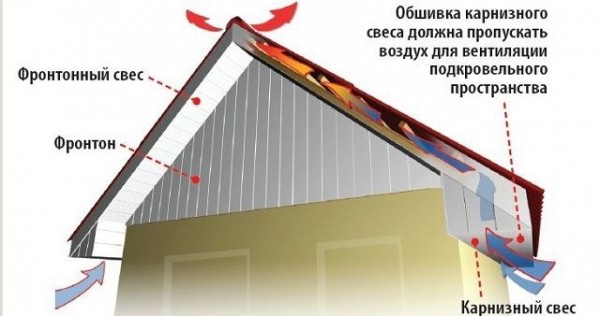

Фронтон – это торцевая сторона крыши, ограниченная с двух сторон скатами стропильной системы, а снизу опирающаяся на стену. Фронтон двускатной крыши, как правило, имеет форму равнобедренного треугольника, и в этом случае скаты, его формирующие, имеют одинаковый угол крутизны относительно горизонта.

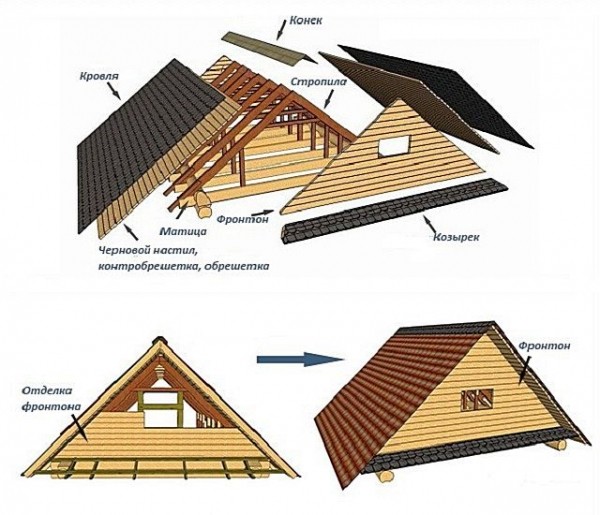

Место фронтона в общей конструкции крыши

В некоторых случаях по эстетическим или конструкционным соображениям выбирается схема крыши со смещенным к одной из стен коньком. В таком варианте скаты кровли отличаются и длиной, и углом крутизны. Стороны фронтонного треугольника в любом случае повторяет расположение скатов стропильной системы.

Двускатная кровля линия конька которой смещена относительно продольной оси здания

Фронтон может быть возведен из самых разных материалов, и какой из них выбрать – во многом зависит от типа и материала стен здания.

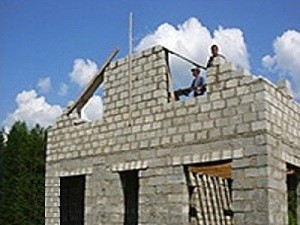

Фронтон в данном примере является продолжением стены, сложенной их газосиликатных блоков

• Если дом возводится из кирпича или газосиликатных блоков, то фронтонная часть крыши достаточно часто выкладывается из того же материала и попросту является своеобразным фигурным продолжением стены.

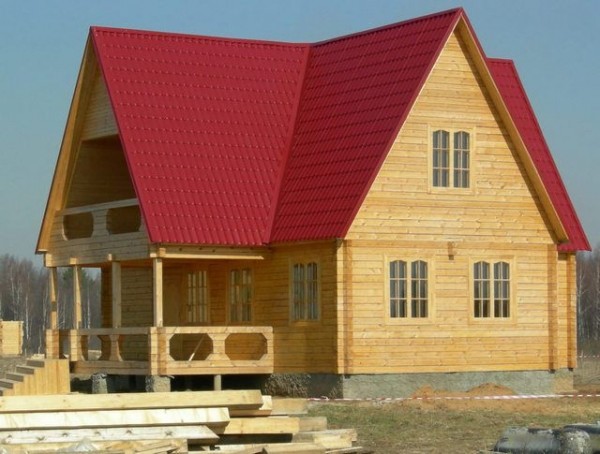

• При возведении дома из древесины стараются, чтобы фронтон не получался излишне массивным. Поэтому в подобных случаях этот архитектурный элемент выполняется из деревянного каркаса, а затем обшивается доской, фанерой (OSB) или сайдингом. Иногда некоторые из этих отделочных материалов применяются в комплексе.
• Еще один вариант фронтона называется рубленым – его устанавливают на бревенчатый сруб дома, тоже в качестве продолжения стены.

Цены на газосиликатные блоки

газосиликатные блоки

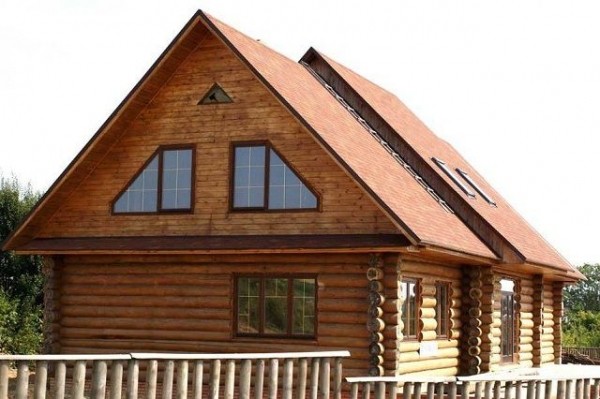

Еще один пример, когда фронтон становится естественным продолжением торцевой стены дома – рубленый фронтон

Самый простой в исполнении и наиболее часто используемый в строительстве частных домов вариант фронтона – это каркасный. Его вполне можно назвать универсальным, так как он подходит для возведения на здании, стены которого выполнены из любых материалов.

Если в доме предполагается круглогодичное проживание, а тем более, когда планируется чердачное помещение сделать жилым, из чего бы ни возводился фронтон, ему необходимо обеспечить не только надежную защиту от осадков и ветра, но и качественное, эффективное утепление.

Разновидности фронтонов по порядку возведения

Работы по возведению фронтонов могут производиться до возведения стропильной системы или после ее обустройства, и в связи с этим их подразделяют на два типа.

• Фронтоны, возводимые до обустройства стропильной системы. Этот тип конструкции, как правило, поднимается из кирпича, блоков, бревен или бруса.

При постройке фронтонов такого типа для конструкции необходима определенная дополнительная временная или постоянная опора, которая обычно устанавливается со стороны чердака.

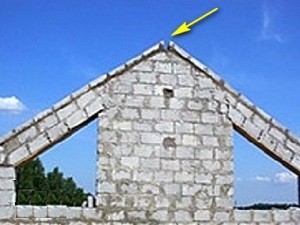

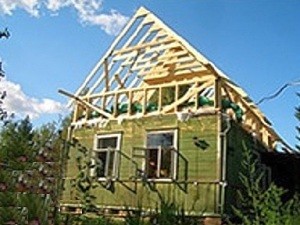

Фронтон, возводящийся до начала работы над стропильной системой крыши

Подобный тип конструкции фронтона требует особого подхода: высокой точности в расчетах и предельной аккуратности при возведении, так как погрешности и ошибки могут привести к сложностям или даже невозможности соединения со стропильной системой. При этом существует еще одна проблема при постройке этой части крыши до установки стропил – это то, что оба фронтона должны иметь точную одинаковую форму и размер по ширине и высоте, иначе стропильная система будет перекошена.

Проще справиться с этой задачей, если строится фронтон из бруса или бревна, сложнее работать с кирпичом и блоками.

Нередко практикуется и такой подход, что возведение стенок фронтона ведется параллельно с установкой тех или иных деталей стропильной системы. Это, в частности, бывает актуальным тогда, когда по проекту конструкции крыши отдельные элементы требуют замуровывания во фронтонную стенку или иной технологической связи с ней. В качестве примера таких деталей можно привести балки перекрытия, лежни, стропильные или коньковый прогоны, проходящие от одной фронтонной стены до другой.

Применяют и такой подход, когда фронтон начинают возводить после установки крайней пары стропильных ног – тогда задача несколько упрощается, так как в полной наглядности перед мастером оказывается уже «очерченная граница» треугольной стены.

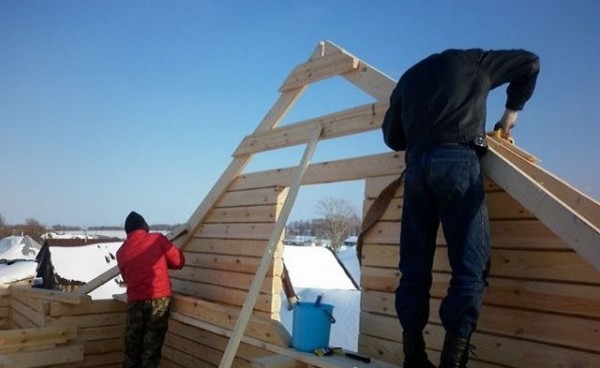

Крайняя пара стропильных ног стала отличным ориентиром для дальнейшего возведения фронтонной стены из бруса.

Несмотря на более сложный в организации процесс, некоторые строители считают фронтон, возводимый до стропильной системы, более удобным вариантом, так как работа может свободно производиться с любой стороны конструкции. Однако, чтобы правильно выстроить этот тип фронтона крыши, необходимо иметь определенный опыт.

• Фронтоны, устанавливаемые после монтажа стропильной системы. Этот тип конструкции намного чаще применяется в частном строительстве и может собираться при постройке домов из любого материала. Традиционным для такого подхода становится каркасный вариант фронтона.

Этот момент связан в большей степени с тем, что если выстраивать каркасный фронтон до установки стропил, то он не будет иметь должной боковой опоры, и при сильном ветровом воздействии весьма высок риск его обрушения.

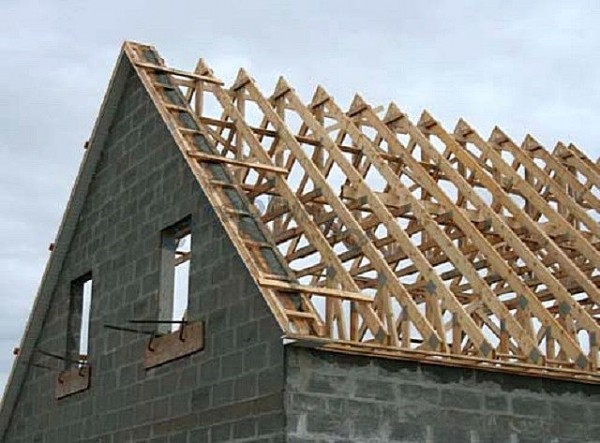

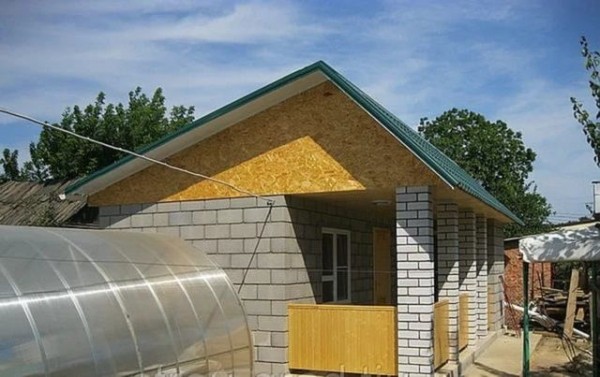

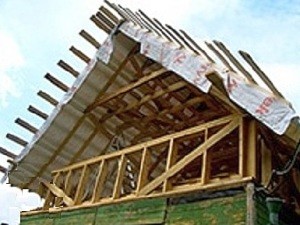

Сначала возведена стропильная система, настелена кровля – и лишь затем будет собираться каркасный фронтон

Каркас для фронтонов может иметь разную конструкцию, выбор которой зависит от нескольких факторов — к ним можно отнести:

— высоты стропильной конструкции в коньке;

— планируемое наличие и количество окон (иногда – и дверей) на фронтонной стене;

— особенности стропильной системы двускатной крыши, так как она может иметь одинаковые или разные по размеру и крутизне скаты.

Для полноты картины необходимо отметить, что фронтоны при уже построенной стропильной системе могут быть возведены и из кирпича или газосиликатных блоков. Однако, этот вариант возможен только в том случае, если стены дома выстроены из прочных материалов, имеют хорошую несущую способность и достаточную толщину – она должна превышать толщину стенки будущего фронтона хотя бы на 50 мм.

Несколько вопросов по основным расчетам фронтона

Еще на этапе проектирования своей постройки, а иногда – и при планировании работ по возведению фронтона, перед подготовкой необходимых материалов, потребуется произвести определенные геометрические расчеты, ориентируясь на исходные данные конструкции.

Расчеты эти – несложные, и включают определение высоты фронтона в точке конька, в зависимости от крутизны скатов кровли, или же, наоборот, определение угла ската, если исходным параметром будет являться высота. А при наличии линейных параметров получающего треугольника уже несложно вычислить и общую площадь фронтона.

Если крыша имеет традиционную форму равнобедренного треугольника, то расчеты могут быть произведены с использованием следующих геометрических формул:

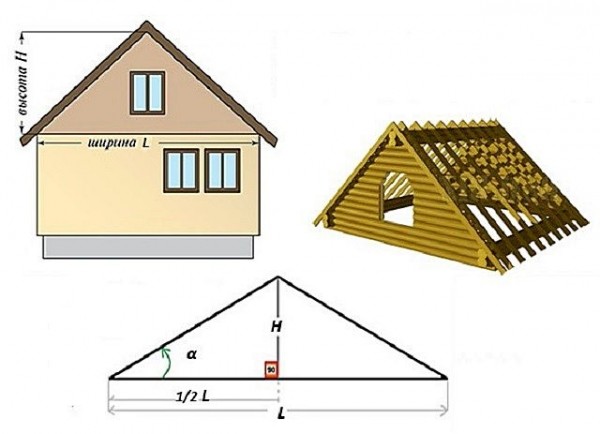

Схема основных геометрических параметров симметричного двускатного фронтона

H = ½ × L × tg a – определение высоты фронтона по известному углу ската;

tg a = 2 × H / L – определение угла треугольника у основания (крутизны кровли);

S = H × L / 2 – вычисление площади фронтона по основанию и высоте.

Понятно, что если фронтон выполняется асимметричным, то расчеты проводятся с соответствующими поправками. Так, угол ската у каждой стороны будет свой (а1 и а2), и вместо (½ × L) в первую формулу необходимо будет подставлять промеренное расстояние от точки вертикальной проекции конька на основание этого треугольника до угла (L1 и L2). Эту величину, можно назвать, например, длиной заложения ската.

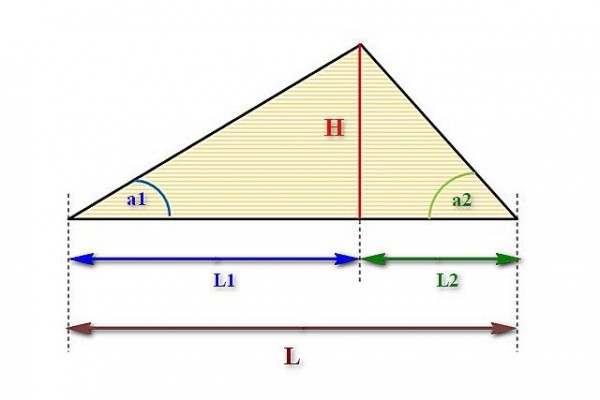

Все то же самое, но только для несимметричного фронтона

Расчеты конструкции обычно начинаются с определения высоты конька (треугольника фронтона) Н.  Этот параметр чаще всего будет зависеть от того, какие функции планируется возлагать на чердак – будет ли он полноценной жилой комнатой или же останется в роли подсобного хозяйственного помещения.

Если на чердаке планируется обустроить полноценный этаж жилого дома (обитаемую всесезонную мансарду), то высота конька может варьироваться от 2700 до 3500 и более миллиметров, в зависимости от конструкции потолка.

При обустройстве хозяйственных помещений будет вполне достаточно высоты конька в 2000÷2500 мм.

При выборе высоты фронтона необходимо учитывать и то обстоятельство, что от этого параметра напрямую зависит и общий вид строения.

Дом с высоким фронтоном – смотрится не совсем однозначно

Так, например, если высота фронтона будет значительно превышать высоту стен дома, то станет создаваться впечатление тяжеловесности, что крыша как бы давит на нижнюю часть постройки.

Слишком пологие скаты и низкий фронтон – это практически полное отсутствие чердака, да и внешне такой стиль нравится далеко не всем

Если же высота конька небольшая, то дом будет выглядеть приземистым, что нравится не всем и подходит далеко не для всех архитектурных стилей.

Цены на кирпич

кирпич

Самое, пожалуй, гармоничное сочетание – высота фронтона примерно равна высоте стен одноэтажного дома.

Поэтому оптимальным вариантом пропорций соотношения высоты фронтона и стен дома будет, наверное, примерно один к одному.

Чтобы не заставлять читателя искать табличные значения тангенсов для самостоятельных расчетов, ниже расположен калькулятор, который очень точно отражает зависимость высоты конька (фронтона) от угла наклона ската (а). Приложение дает возможность решить две задачи:

• Если заранее известен угол крутизны ската, то это прямое вычисление, то есть ответ будет – высота фронтона (в метрах).
• Если исходят от необходимой высоты, то несложно, внеся один раз в поле величины заложения ската промеренную длину, затем варьировать угол крутизны ската  в соответствующем поле ввода, чтобы ответ остановился максимально близко к необходимой высоте. Градация углов на слайдере – 1 градус, а сама такая процедура подбора не займет много времени – потребуется буквально меньше минуты.

Калькулятор расчёта высоты фронтона от крутизны ската и наоборот

Перейти к расчётам Укажите запрашиваемые значения и нажмите кнопку «Рассчитать высоту фронтона Н»Величина заложения ската кровли (метров)

Угол крутизны ската α, (градусов)

Для определения площади треугольника по его основанию и высоте никаких дополнительных величин не требуется – достаточно простейших арифметических действий, которые можно выполнить даже на листочке бумаги.

Правда, бывают ситуации, когда не совсем обычная форма крыши образует на фронтоне «неправильный» треугольник, например, не только с разными углами уклона скатов, но еще и с основанием, расположенным под углом к горизонту. Формула площади, по сути, не изменяется, но вот точно определить высоту, то есть пробить и промерить перпендикуляр от вершины к основанию, бывает  затруднительно. Ничего страшного, для этих случаев очень удобна формула Герона, для которой достаточно знать длины всех трех сторон треугольника.

Сама по себе формула – достаточно «тяжеловесная» и связана с вычислением квадратных корней. Но мы ее «заключили» в удобный калькулятор, расчет, с помощью которого займет буквально секунды.

Когда будут определены все параметры фронтона, можно переходить к окончательному составлению схемы, приобретению необходимых материалов и к строительным работам.

Как возвести фронтон для двускатной крыши

Возведение фронта из пеноблоков

Фронтоны из пенобетона, равно, как и из кирпича, газосиликатных блоков и других подобных материалов выстраиваются по одному принципу, поэтому при выборе этого типа фронтона можно будет опираться на представленную ниже инструкцию.

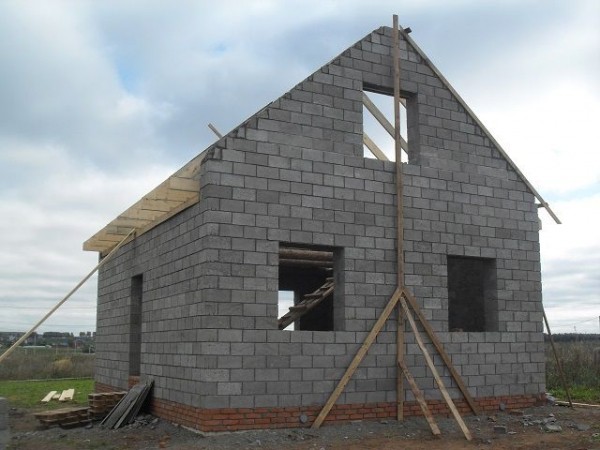

Фронтон из газосиликатных блоков, как продолжение стены дома

Однако, необходимо уточнить, что работа с кирпичом – более долгая и кропотливая, так как он по размеру меньше блоков. Ну а сам кирпичный фронтон будет гораздо тяжелее, и из-за большей плотности кирпича, и в связи с тем, что для кладки используется гораздо больше цементного раствора.

Итак, возведение блочного фронтона происходит в следующем порядке.

Иллюстрация	Краткое описание выполняемой операции

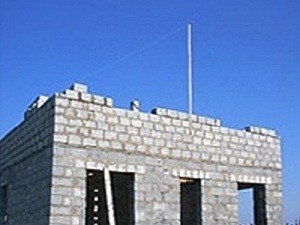

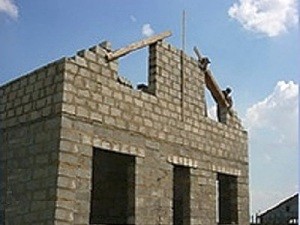

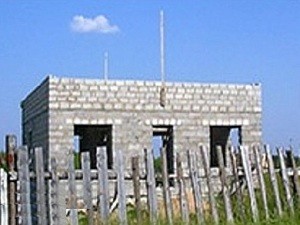

	Первым шагом производится разметка торцевых стен дома. Если фронтон будет построен в виде равнобедренного треугольника то, путем измерений, находится середина стен. В случае постройки асимметричной крыши, точку проекции конька сдвигают в сторону, ближе к одной из боковых стен, на необходимое расстояние. В найденных точках к внешней стороне стен временно закрепляются рейки. Они должны подниматься над стеной на высоту конька, так как будут определять вершину стропильной системы.
	Далее, на вершине этой рейки закрепляются шнуры, которые растягиваются и закрепляются по углам строения. Таким образом, формируется своеобразный «шаблон», с ориентиром на который будет производиться кладка стены фронтона. Если на чердаке планируется естественное освещение за счет установки фронтонных окон, то перед началом кладки необходимо определиться, на какой высоте от чердачного перекрытия они будут расположены. Из этих замеров будет сразу понятно, сколько нужно выложить рядов кирпича или блоков, перед началом разметки и формирования оконных проемов. Определившись с этим параметром, выкладывают сплошные ряды стены. Далее, подняв фронтон на нужную высоту, ряд кладки измеряется, находится его середина, а уже от нее в стороны откладываются расстояния до окон и ширина оконных проемов.

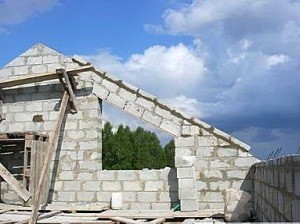

	Дальнейшая кладка осуществляется с ориентиром на натянутый шнур и с учетом оставляемых проемов для окон. Так как шнур располагается под углом, он определит не только уклон скатов крыши, но и сдвиг кирпича или блоков по краям кладки, который сначала должен получиться ступенчатым.
	В данном архитектурном проекте окна имеют нестандартную форму со скошенной верхней линией, параллельной скату крыши. Поэтому, чтобы соблюсти нужное направление, не допустив расхождений, оконные проемы перекрываются досками толщиной 25÷30 мм и шириной, равной материалу кладки, то есть кирпичу или блокам.
	Сверху установленных досок производится параллельная скатам крыши кладка блоков, которые монтируются в два ряда и перекрывают оконные проемы. Дальнейшее выкладывание фронтона, выше проемов, которое сформирует вершину треугольника, проходит традиционно, то есть кирпичи укладываются горизонтально. Завершив возведение конструкции, необходимо подготовить, разметить, подрезать и уложить части кирпичей на образовавшиеся по бокам фронтона ступеньки. Для этого целый кирпич укладывается на ступеньку, по линии натянутого шнура, на нем размечается линия среза. Затем лишняя часть отрезается или ручной ножовкой (в случае газосиликатных легких блоков), или болгаркой с установленным на ней диском по камню.
	Изнутри, то есть со стороны чердачного помещения, фронтон до полного просыхания раствора в кладке рекомендовано подпереть прочными досками, во избежание перекоса кладки или завала стены.
	Далее, для удобства монтажа стропильной системы, наклонные линии фронтона выравниваются с помощью плоских пластин, напиленных из блоков. Эти элементы укладываются на тот же бетонный раствор от низа ската фронтона до его вершины. В нужном месте между этими узкими блоками могут оставляться промежутки для укладки отдельных деталей стропильной системы – конькового или стропильных прогонов,
	По завершении работ на торцевых стенах дома должны быть выведены два абсолютно одинаковых по форме фронтона. Отличаться они между собой могут наличием и отсутствием окон. Стрелкой показан паз, оставленный между блоками на вершине треугольника для укладки конькового прогона.
	После высыхания кладочного раствора переходят к монтажу стропильной системы, начиная с закрепления на вершинах фронтонных стен коньковой доски (прогона), на которую будут крепиться стропильные ноги.
	В завершении этого раздела хотелось бы привести еще один вариант «шаблона» для кладки из кирпича фронтонной части крыши.  В этой роли выступает выставленная крайняя пара стропильных ног, с ориентиром на которые и производится кирпичная кладка. Одновременно стропила будут служить своеобразной временной опорой для монтируемой стены фронтона.

И в завершение этого раздела – еще один очень показательный пример возведения фронтона из газосиликатных блоков.

Видео: Кладка фронтонов из газосиликатных блоков – начало

Видео: продолжение – выравнивание выложенного блочного фронтона по плоскостям скатов стропильной системы

Постройка каркасных фронтонов

Каркасные фронтоны возводятся под кровлей как деревянных, так и каменных домов. Как уже говорилось выше, фронтоны могут иметь разное количество элементов, которое зависит от размера скатов, места расположения конька относительно середины торцевой стены и количества окон или их полного отсутствия.

Основной деталью фронтонного каркаса является стойка. В небольшой конструкции может использоваться одна стойка, которая устанавливается в средней части фронтона и является опорой для конька. В более крупных строениях используются две или даже четыре стойки. Первые из них, которые примут на себя основную нагрузку, монтируют, отступив от центра стены в обе стороны 600÷700 мм, остальные —  примерно с таким же шагом, в зависимости от длины стены.

Кроме стоек, в каркас фронтона могут входить подстропильные ноги, которые станут дополнительной опорой для стропил. При больших размерах крыши стропильные ноги скатов стягиваются схваткой, которая предназначена для снятия нагрузки от кровельного материала на стропильную систему.

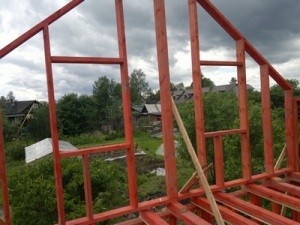

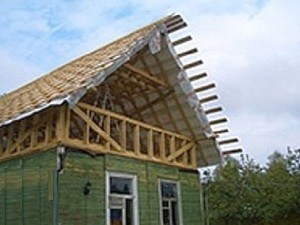

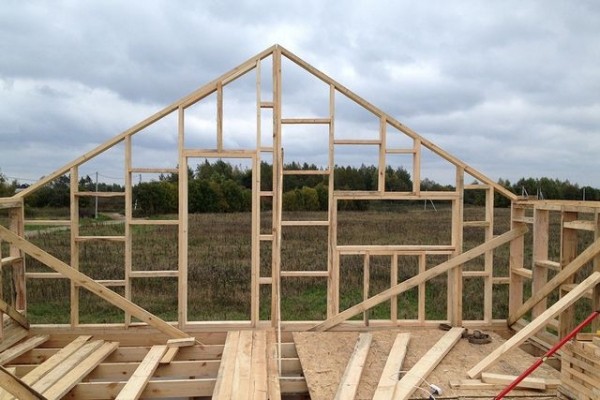

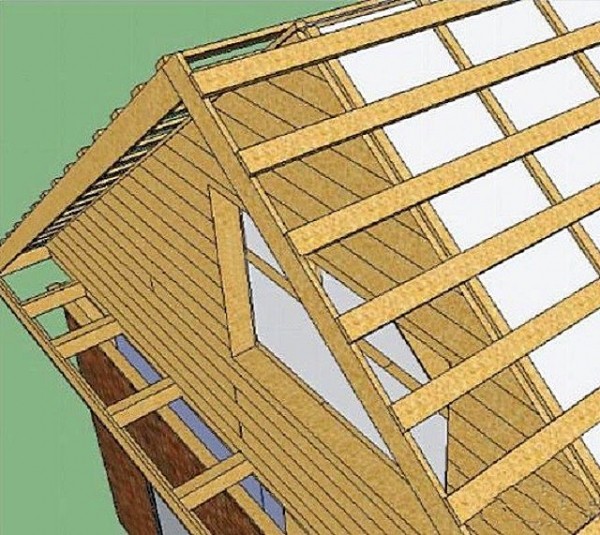

Вариант каркасной конструкции фронтона

Конструкция каркаса фронтона может включать в себя и другие элементы, предназначенные не только для укрепления стены фронтона, но и для удобной обшивки каркаса, а также монтажа утеплительного материала.

Как пример, можно рассмотреть монтаж мансарды с двускатной крышей на старый дом.

Иллюстрация	Краткое описание выполняемой операции

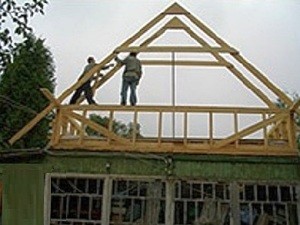

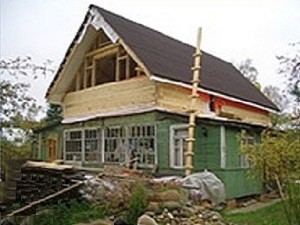

	Принято решение замены обычной двускатной крыши на мансардную конструкцию с расположением в ней жилого помещения. Потолок на чердаке для этого необходимо поднять на высоту как минимум 2300÷2500 мм. Кроме того, поставлена задача по возможности сохранить первоначальную площадь помещения. Для этой цели на стенах дома мастера монтируют каркас высотой в 600÷700 мм, который на всю свою высоту сохраняет площадь чердачного перекрытия. Таким образом, эта часть каркаса станет нижней частью стен будущего помещения, а также элементом фронтона фасадной и задней части строения.

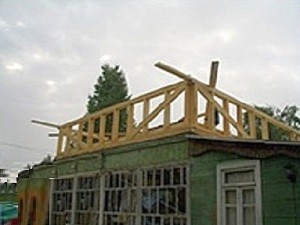

	В рассматриваемом примере на верхнюю часть стен дома закрепляется обвязка из бруса сечением 150×100 мм, на котором, по разметке, с шагом в 500÷600 мм, устанавливаются стойки. Эти элементы могут быть зафиксированы на обвязке с помощью гвоздей или же металлических уголков и саморезов. Сверху стоек, по каждой из сторон здания монтируется верхняя обвязка этой части каркаса, состоящая из бруса. В результате получается своеобразная «лестница», установленная горизонтально. Чтобы придать этой части каркаса жесткость, на каждой из сторон дополнительно закрепляются по два диагональных бруса, проходящих от верхнего угла к средней части «лестницы». Необходимо отметить, что каждый из элементов этой части каркаса может быть собран на земле, а затем поднят и закреплен на стены дома, после чего скреплен по углам строения металлическими уголками.
	Когда нижняя часть каркаса стен мансарды будет готова, переходят к возведению стропильной системы, в которой в качестве мауэрлата для стропил используется верхняя обвязка ранее установленного каркаса. Однако, сначала на торцевых сторонах строения, на установленном каркасе производится разметка, в процессе которой должна быть найдена середина бруса обвязки, к которой будет временно закреплена стойка, определяющая месторасположение и высоту конька. Затем, эти стойки соединяются поверху натянутым шнуром или же длинной рейкой, с ориентиром на которую будет формироваться конек.
	При монтаже стропильной системы мансардной крыши, в частности, при установке обрешетки, нельзя забывать о формировании фронтальных свесов, которые должны выступать за пределы фронтонной стены как минимум на 300 мм. Формируются свесы при монтаже брусьев или досок обрешетки, выступающие части которых будут впоследствии обрезаны в один размер, а затем будут скреплены между собой перпендикулярно зафиксированной на них доской.
	В верхней части, на высоте будущего потолка помещения, на стропила закрепляются затяжки. Эти элементы станут своеобразным каркасом для утепления и обшивки потолка, а затяжки, находящиеся на крайних стропильных парах – войдут в конструкцию каркаса фронтонов.
	Далее, опираясь на уже зафиксированные детали каркасной обрешетки, закрепляют остальные детали конструкции – дополнительные стойки и перемычки между ними. В данном варианте на фронтонной стене предполагается поместить окно, поэтому в первую очередь устанавливается коробка оконного проема, а затем к ней закрепляются дополнительные брусья каркаса. Не нужно, наверное, говорить о том, что вся конструкция должна быть жесткой и прочной, иначе долго она не прослужит.

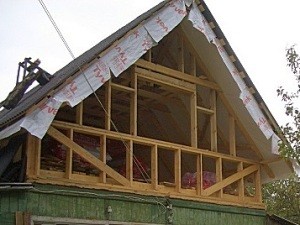

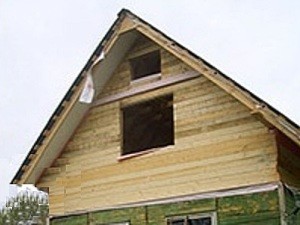

	Теперь все готово для внешней обшивки каркаса фронтона и боковых отделов стен, а также фронтонных свесов. Для внешней обшивки всей мансарды владелец дома выбрал деревянную доску, которую начинают устанавливать от карнизной линии, постепенно поднимаясь сначала до оконного проема, а затем и до конька.
	Доски крепятся к каркасу с помощью гвоздей или саморезов. Длина крепежа подбирается в зависимости от толщины доски, с учетом того, что гвоздь (саморез) должен входить в брус обрешетки как минимум на 25-30 мм. Для закрепленных свесов использовался тот же материал, которым сначала обшивается внутренняя часть этого отдела фронтона, а затем торцевая сторона.
	В этом варианте в процесс реконструкции старого дома включено не только обновление крыши и превращение ее в мансарду, но и объединение ее со стенами дома путем отделки одним материалом – натуральной вагонкой. Результат работ по постройке и декоративной обшивке фронтона представлен на этой иллюстрации.
	В дополнение к описанному выше процессу можно представить каркасный фронтон, который монтируется до возведения стропильной системы. Каркас фронтона может быть полностью собран на земле и в готовом виде выставлен на торцевых стенах строения, а затем временно, до связывания конструкции со стропилами и прогонами, закреплен к чердачному перекрытию с помощью бруса-подпорки. Однако, в этом случае для выполнения работ потребуется несколько помощников, так как в одиночку поднять конструкцию на высоту – никак не получится. Если же особой помощи ждать неоткуда, то можно подготовить и подогнать все элементы каркаса по размерам на земле, а затем поднять заготовки на высоту и собрать каркас в одиночку или привлечь для этой цели одного помощника.

Фронтоны из бревна или бруса

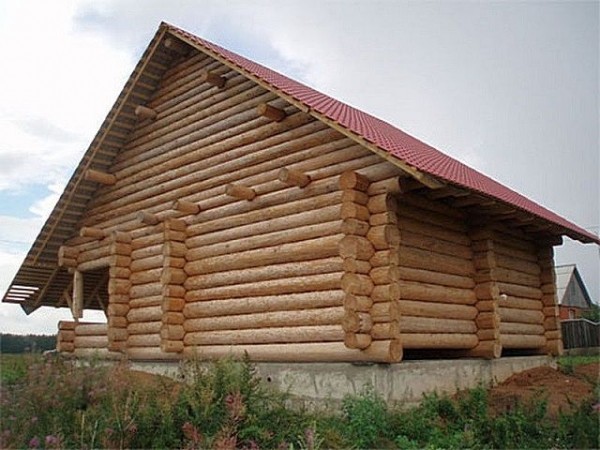

Такой тип фронтонов называют рубленым и возводят чаще всего в том случае, если стены дома построены из того же материала.

Рубленые фронтоны возводятся до начала основных работ по монтажу стропильной системы крыши

Для постройки рубленого фронтона используют бревно диаметром 220÷250 мм или брус сечением 150×150 мм. Заготовки будут иметь разную длину, постепенно уменьшаясь к точке конька.

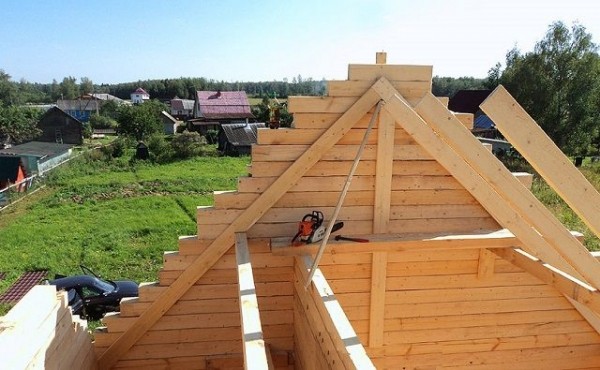

В данном случае для шаблона используется крайняя пара стропильных ног

Прежде чем начать возведения конструкции из бруса, на чердачное перекрытие часто устанавливается шаблон будущего фронтона, изготовленный из досок. По этому шаблону будет проще производить обрезку сторон будущего треугольника.

Бревна укладываются и прирубаются к венцу сруба дома с помощью нагелей, и их монтаж производится в виде пирамиды, то есть каждое последующее бревно короче предыдущего.

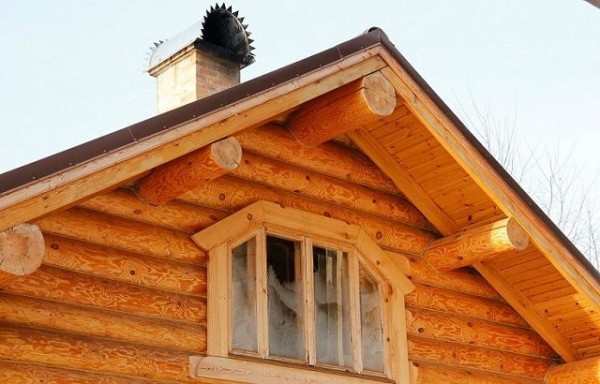

Выступающие концы прогонов (слег) становятся отличным основанием для обустройства фронтонного кровельного свеса

Особенностью постройки фронтонов из бревен является то, что конструкции на обеих стенах монтируются одновременно, так как, они должны связываться между собой слегами (бревенчатыми прогонами), укладываемыми на края возводимых пирамид. Для этого в слегах вырезаются специальные полукруглые пазы, называемые чашками.

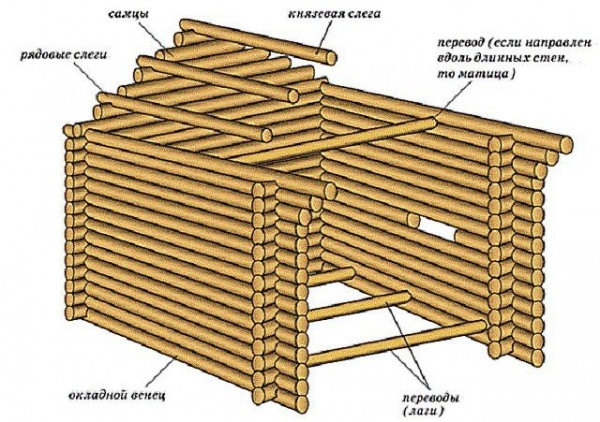

Общая схема устройства рубленого фронтона

В случае если расстояние между двумя фронтонами более 6000 мм, слеги собирают из двух бревен, стыкуя их по длине на внутренней несущей стене.

Самая верхняя слега, соединяющая вершины треугольников, называется «князьком» или «князевой» – она будет служить в конструкции стропильной системы опорой для конька (коньковым прогоном). Остальные, рядовые слеги, расположенные горизонтально, станут опорными для стропильных ног по всей их длине. Расстояние между слегами при измерении его по скату фронтона, может варьироваться от 800 до 1500 мм, в зависимости от высоты и ширины стропильной системы.

Цены на обрезную доску

обрезная доска

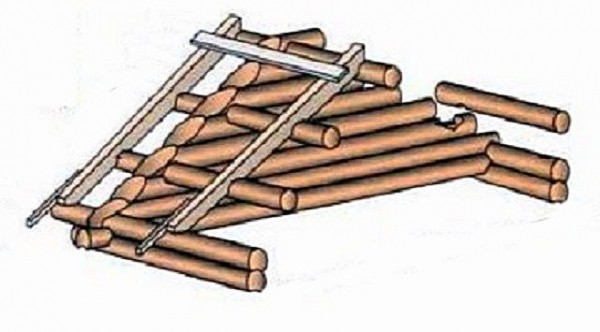

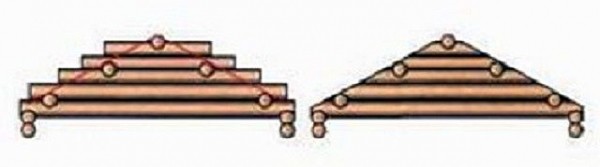

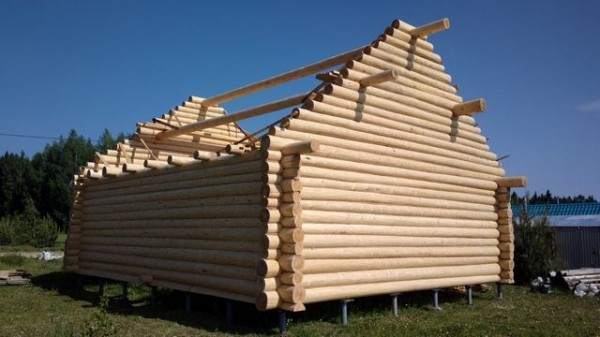

Установка бревен фронтонной стенки с последующей подрезкой по касательным к слегам

После завершения постройки фронтонов, производится разметка среза. Ее делают по верхней точке слег, по касательной к ним. Для этой цели лучше всего использовать малярный шнур, который натягивается от «князька» до нижней рядовой слеги, и с помощью нее отбивается линия.

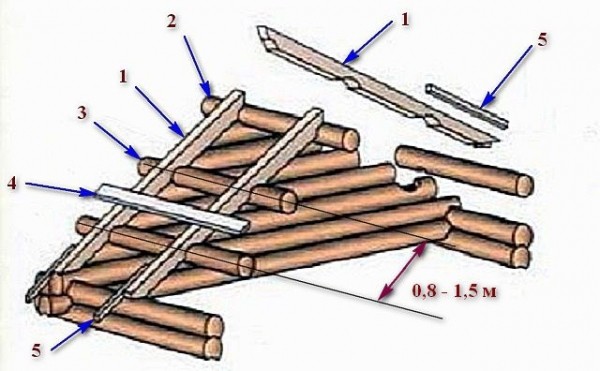

Схема сопряжения стропильной системы крыши с рубленым фронтоном

На данной иллюстрации представлены основные элементы конструкции стропильной системы с бревенчатым фронтоном:

1 — Стропильные ноги.

2 – «Князевая» слега.

3 – Одна из рядовых слег. Расстояние между слегами – от 800 до 1500 мм.

4 – Детали обрешетки под выбранный кровельный материал, которые располагают параллельно слегам.

5 – «Кобылка», удлиняющая стропильную ногу и формирующая карнизный свес над боковыми стенами дома.

На этой схеме была показана конструкция, где первая стропильная пара устанавливается внутри чердачного помещения, а фронтонный свес будет оформляться позже, после завершения монтажа всей крыши. Но нередко поступают и иначе:

Другой вариант – первая стропильная пара вынесена за пределы фронтона.

Данный вариант предполагает вынос первой стропильной ноги за пределы фронтона. Она же станет обрамляющим элементом для фронтонного свеса.

Как в первом, так и во втором конструктивном решении для более жесткого закрепления стропильных ног, в них вырезаются полукруглые пазы, которые тоже можно назвать чашками.

Здесь нужно отметить, что браться за работу с бревнами, не имея опыта и наработанных навыков в плотницком деле, не рекомендуется, так как этот процесс требует специальных знаний и умений. Поэтому, если решено построить бревенчатый дом, то лучше пригласить профессиональных мастеров, не понаслышке знакомым с такой технологией.

Обустройство свеса над фронтоном

Над фронтоном практически всегда обустраивается свес, который предназначен для защиты стен и окон от прямого воздействия выпадающих осадков. Этот элемент конструкции может формироваться разными способами и иметь различную ширину, которая варьируется от 200 до 500 (а иногда – даже больше) миллиметров.

В любом случае, чтобы свес был прочным, он должен иметь надежное соединение со стропильной системой.

С конструкцией формирования свеса необходимо определиться еще на стадии проектирования крыши, иначе при ее возведении придется столкнуться с различными сложностями закрепления каркаса этой детали фронтона.

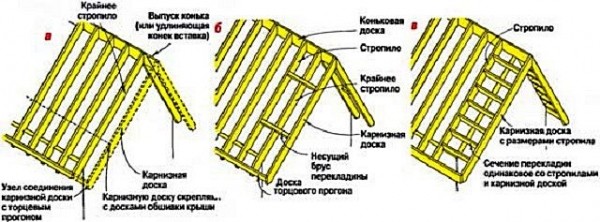

Несколько часто используемых схем монтажа фронтонного свеса

Для обустройства каркаса фронтонного свеса чаще всего используют доску того же сечения, что и для стропил, поэтому, приобретая материал, нужно сразу учитывать и количество необходимых деталей. Кроме этого, при монтаже конька можно предусмотреть выпуск коньковой доски вперед на ширину свеса, так как она станет одним из элементов конструкции.

В том же случае, если коньковая доска имеет недостаточную длину, то ее придется удлинить вставкой, которая делается из материала того же сечения, что и коньковый прогон, и накладывается на него на 400÷500 мм, скрепляясь в 5÷7 местах болтами через металлическую пластину.

В нижней части конструкции карнизная доска фронтонного свеса скрепляется с доской торцевого прогона, как показано на рисунке (б).

Скрепляется карнизная доска со стропильной системой посредством необходимого удлинения досок или брусьев обрешетки.

Этот вариант свеса можно назвать самым надежным, так как формируется он одновременно с обрешеткой стропильной системы, и образуют единую конструкцию. Для этого доски обрешетки при их закреплении на контробрешетку выдвигаются вперед на планируемую ширину свесов (обычно – с небольшим запасом, для последующей точной подрезки).

Одно из наиболее удобных в исполнении решений – доски обрешетки сразу крепятся с выпуском для формирования фронтонного свеса

Другим вариантом формирования свеса является монтаж выносных перекладин (кобылок) на каркас фронтона и крайние стропильные ноги, а затем они по краю связываются карнизной доской.

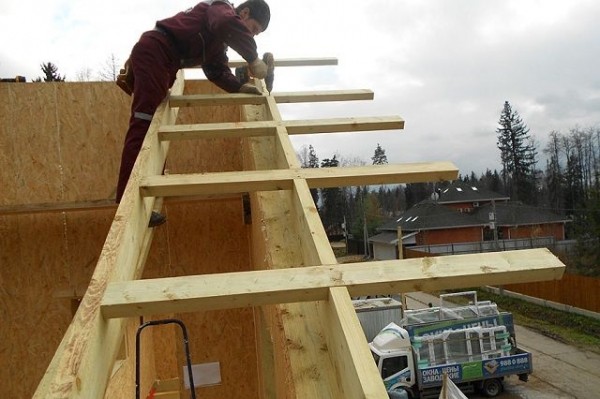

Установка выносных перекладин-кобылок, которые будут основой для кровельного перекрытия и подшивки фронтонного свеса

После завершения монтажа каркаса фронтонного свеса, приступают к его обшивке. Для этих целей чаще всего используется пластиковая или деревянная вагонка, а также влагостойкая фанера под покраску.

Как и другие участки правильно организованной кровли, фронтонный свес должен иметь возможность внутренней вентиляции

Однако, какой бы материал ни был выбран, при его монтаже на каркас необходимо предусмотреть вентиляционные каналы для проветривания подкровельного пространства, которые должны проходить от карнизного свеса скатов до конька. При использовании для обшивки пластиковой вагонки, в комплексе с ней используются доборные элементы, такие, как направляющие профили, уголки и перфорированные панели-софиты для вентиляции, которые встраиваются в обшивку.

На это место, в уже установленные по границе фронтонного свеса профили, будет монтироваться перфорированный софит, обеспечивающий необходимую циркуляцию воздуха

Если фронтон строения планируется визуально отделить от стен, то по его нижней линии, а также на нижние торцевые края свеса монтируется брус продольной обрешетки, идущей вдоль стены.

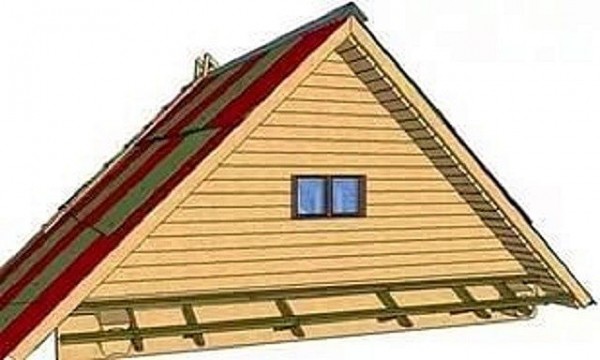

Каркас под свес, расположенный по нижней границе фронтона

Две линии бруса должны создавать наклон от стены примерно в 15 градусов. Снизу, для создания жесткости две линии брусу соединяется поперечинами и брусками-упорами, закрепляемыми к стене.

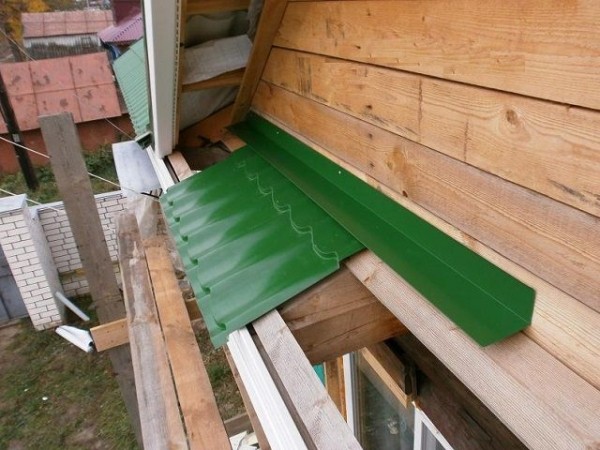

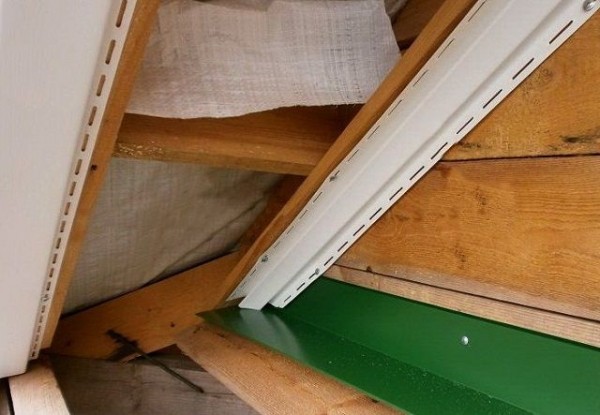

Взаимное расположение металлического козырька и профиля-отлива на нижнем свесе фронтона

Затем по этому каркасу производится обшивка отлива металлическим козырьком. Обычно в этом качестве используется кровельный материал — профнастил или металлочерепица, тот же, которым выполнена вся кровля дома.

Будет разумно в комплексе с металлическим козырьком использовать уголок-отлив, который закрепляется на фронтонной стене перед монтажом на нее отделочного материала. Отлив располагают выше козырька, а затем их можно скрепить между собой кровельными саморезами с уплотнительными пресс-шайбами. Затем, уже при монтаже декоративной обшивки, верхняя полка отлива скроется под ней.

Нижняя сторона этих свесов подшивается вагонкой вместе со свесами скатов.

Утепление фронтона

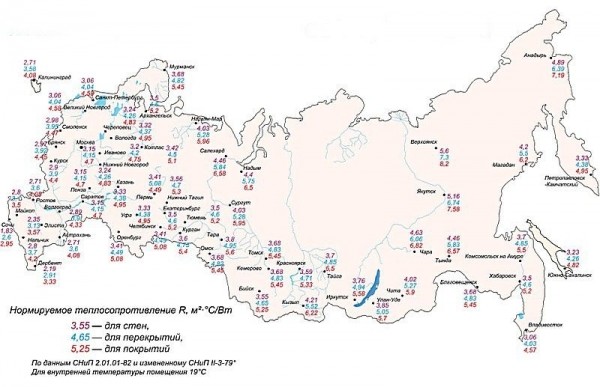

Монтаж утеплителя на фронтонную стену чаще всего производится в том случае, если чердак или мансарда будет использоваться в качестве жилого помещения. Впрочем, термоизоляция крыши и фронтона – в том числе, никогда не помешает, за исключением, может быть, лишь тех случаев, когда необходим именно холодный, постоянно проветриваемый чердак.

Термоизоляция каркасного фронтона

Этот процесс удобнее всего осуществлять одновременно с утеплением всех стен и скатов мансардной надстройки.

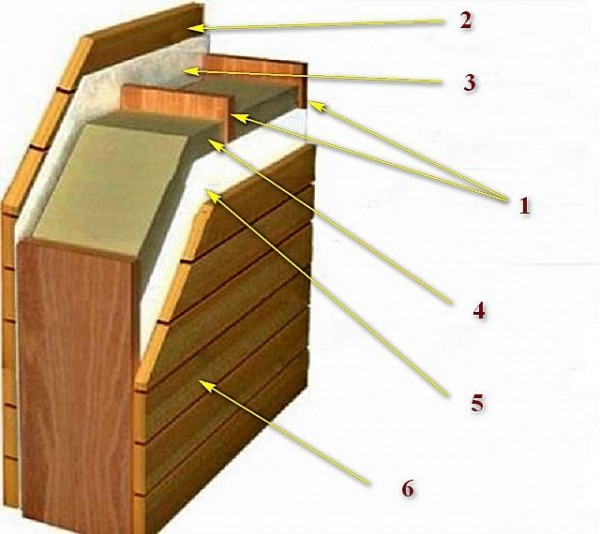

Примерная схема термоизоляционной конструкции, используемой при утеплении каркасных фронтонов, выглядит следующим образом.

Типовая схема утепления каркасного фронтона

Работы по созданию таких сэндвич панелей осуществляются в следующем порядке:

• После возведению каркаса фронтона (поз. 2), на него со стороны улицы растягивается и закрепляется гидро-ветрозащитная пленка (поз. 3). Ее монтаж осуществляется на скобы, вбиваемые с помощью степлера. Она не пропускает влагу и ветер в слой термоизоляции, но одновременно не будет препятствовать свободному выходу водяных паров из утеплителя, обеспечивая его проветривание.
• Сверху пленки по элементам каркаса набиваются рейки, толщиной в 15÷20 мм, которые внешнюю декоративную обшивку от гидроизоляционной мембраны и поспособствуют созданию вентиляционного зазора.
• Далее, наружная часть стены фронтона обшивается выбранным отделочным материалом (поз. 2) – это может быть пластиковая или деревянная вагонка, сайдинг, влагостойкая фанера под окраску. Если выбирается отделка древесиной, то доски необходимо обязательно заранее обработать антисептической пропиткой.
• Следующие этапы работ будут производиться изнутри чердачного помещения. Первым из них будет укладка термоизоляционного материала (поз. 4) Чаще всего для создания теплых стен фронтона применяется качественная базальтовая минеральная вата. Маты утеплителя плотно устанавливаются между элементами каркаса, так чтобы они стояли враспор, без просветов.

Можно встретить примеры, когда для утепления каркасного фронтона хозяин применяет пенополистирол (пенопласт). Не оспаривая термоизоляционных качеств этого материала, все же нельзя согласиться, что это – удачный вариант. При безусловном выигрыше в стоимости, владелец получает массу недостатков, главный из которых – повышенная пожароопасность материала. Крыша и так всегда является наиболее уязвимым в этом отношении участком здания, а при использовании пенопласта затушить начавшееся возгорание будет практически невозможно. Кроме того, при горении он выделяет чрезвычайно токсичные газы, смертельно опасные для всего живого.

• Сверху минеральной ваты на брусья каркасной обрешетки растягивается пароизоляционная пленка (поз.5), которая не позволит водяным парам из помещения проникнуть в утеплитель. Кроме того, мелкие волокна из утеплителя не будут попадать в жилые комнаты.
• Далее, поверх пароизоляции к элементам каркасной обрешетки закрепляются доски, бруски или рейки, на которые будет монтироваться материал обшивки (поз.6) — это может быть, например, фанера, натуральная деревянная вагонка или гипсокартон.

Еще одним вариантом утепление каркасного фронтона может стать использование пенополиуретана, напыляемого на внешнюю обшивку изнутри или заливаемого в полость между внутренней и внешней обшивкой. Этот материал обладает отменными термоизоляционными характеристиками, после полимеризации и застывания становится абсолютно безопасным с точки зрения экологии, относится к самозатухающим, не распространяющим пламя утеплителям. Сложность лишь в том, что для нанесения такой пенополиуретановой термоизоляции требуется специальное оборудование и определенный опыт в его использовании.

Как утепляют каркасные стены пенополиуретаном?

Термоизоляция строительных конструкций этим материалом показывает высочайшую эффективность. В последнее время в продаже все чаще стали появляться специальные одноразовые комплекты, которые позволяют провести процесс утепления самостоятельно, без привлечения бригады мастеров. Подробнее обо всем этом – в специальной статье нашего портала «Утепление пенополиуретаном своими руками».

Наружное утепление фронтона

Фронтон, возведенный из блоков или кирпича, рекомендуется утеплять снаружи, так как внутреннее утепление способно привести к возникновению очень больших проблем. Стены в зимний период будут насквозь промерзать, а между ними и утеплителем станет собираться влага, что в конечном счёте приведет к образованию грибка и плесени. В результате термоизоляционная система не будет функционировать должным образом и вскорости потребует ремонта или даже полной замены, а стены придётся «лечить» антисептическими растворами.

Чаще всего наружное утепление фронтона проводится одновременно и неразрывно с термоизоляцией всех стен фасада.

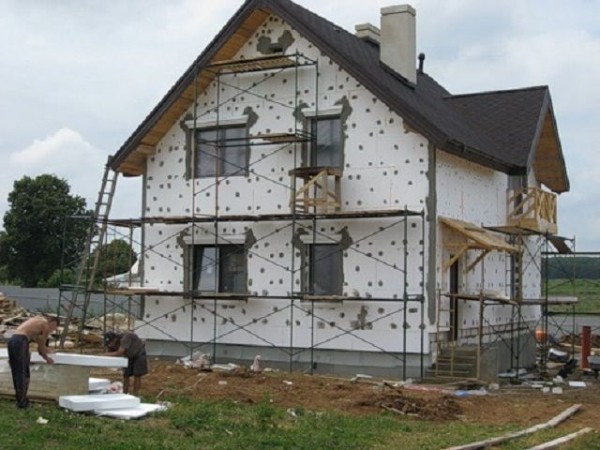

Проводятся одновременные утеплительные работы на всей площади фасада, включая и фронтон

Существуя немало различных технологий внешнего утепления стен, которые вполне подойдут и для фронтона. На них в данной статье останавливаться не станем, так как эта информация со всеми подробностями изложена в специальных публикациях нашего портала.

Как сделать внешние стены и хорошо утепленными, и красивыми?

На выбор хозяев дома предлагается несколько вариантов решения этой комплексной проблемы. К числу наиболее популярных можно отнести вентилируемый фасад, например, монтаж сайдинга с предварительным утеплением стены, а также технологию «мокрого фасада» под дальнейшее декоративное оштукатуривание. Обо всем этом – в отдельных публикациях нашего портала.

Ну а последним, завершающим этапом обустройства фронтона обычно идет выполнение декоративной отделки. Хотя, если утепление каркасного фронтона производится изнутри, то сначала можно закончить с внешней облицовкой, а затем спокойно переходить к внутренним работам.

Приложение: Какая толщина утепления потребуется для каркасного фронтона?

Выше в статье достаточно подробно было рассказано и о монтаже каркаса для фронтона, и о его утеплении. Но один вопрос остался невыясненным – а какой же слой утепления для этого понадобится?

Между тем, вопрос важен не только с точки зрения поддержания оптимального микроклимата в мансардном помещении. Уже при строительстве каркаса необходимо знать, какой ширины доски и брусья должны использоваться, чтобы между внешней и внутренней обшивкой гарантированно уместился требуемый термоизоляционный слой.

Давайте проведем необходимый теплотехнический расчет с использованием упрощённого, но достаточно точного алгоритма. Он воплощен в расположенном ниже онлайн-калькуляторе.

Для этого нам необходимо знать:

• Нормированное сопротивление теплопередаче для стен, установленное действующими СНиП для конкретного региона строительства (в зависимости от климатических особенностей места). Чтобы не приводить очень внушительную таблицу, ограничимся картой-схемой. При выборе нужного значения берется «для стен» — оно выделено фиолетовыми цифрами.

Карта-схема для определения нормированного значения термического сопротивления строительных конструкций

• Материал внутренней и внешней обшивки фронтона. Древесина, гипсокартон и другие материалы тоже обладают определенными термоизоляционными качествами, и их можно включит в расчет. Коэффициенты теплопроводности основных материалов, применяемых для таких целей, уже внесены в алгоритм расчета.
• Толщина планируемых слоев внешней и внутренней обшивки фронтона.

(Примечание: если внешняя обшивка выполнена по принципу вентилируемого фасада, то есть между нею и утеплителем свободно циркулирует «забортный» воздух, то она в расчёт не принимается – толщина слоя в калькуляторе указывается как «0»).

• В соответствующем поле калькулятора предложено выбрать термоизоляционный материал. Дальнейший расчет будет выполнен именно для него – его теплотехнические характеристики уже внесены в программу приложения.

Все остальные вычисления калькулятор проведет самостоятельно. Расчёт проводится именно для жилой мансарды – из расчета поддержания оптимальной температуры в +19 ºС в зимний период.

Результат выдается в миллиметрах, и его обычно округляют в большую сторону, приводя к стандартным толщинам выпускаемых термоизоляционных матов или блоков.

Для фронтонов их кирпича или блоков методика расчёта утепления может несколько отличаться, но в целом – схожая. Она подробно изложена (также с приложением калькуляторов) в статьях, посвященных отделке и утеплению фасадов, ссылки на которые читателю были предложены выше.
