Как сделать автоматические ворота: выбираем привод

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

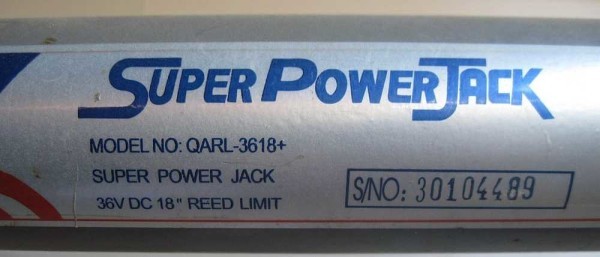

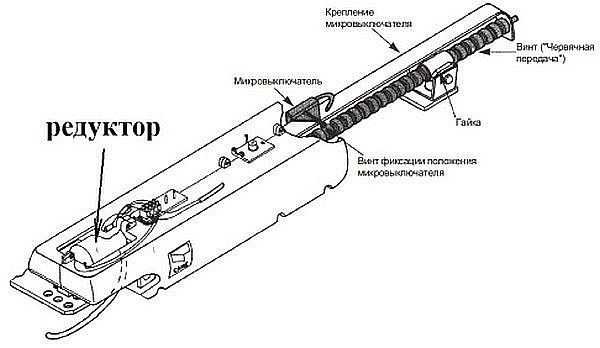

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

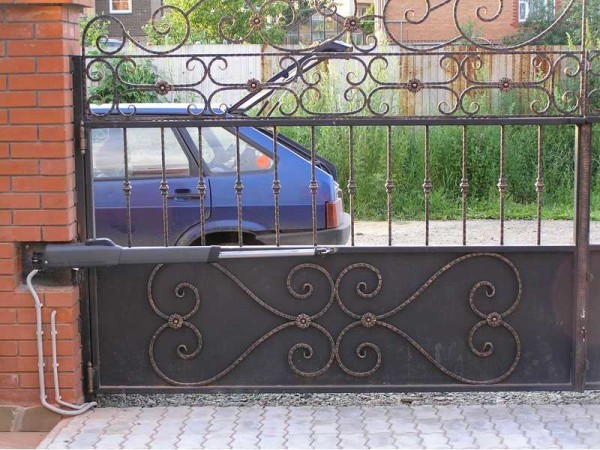

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

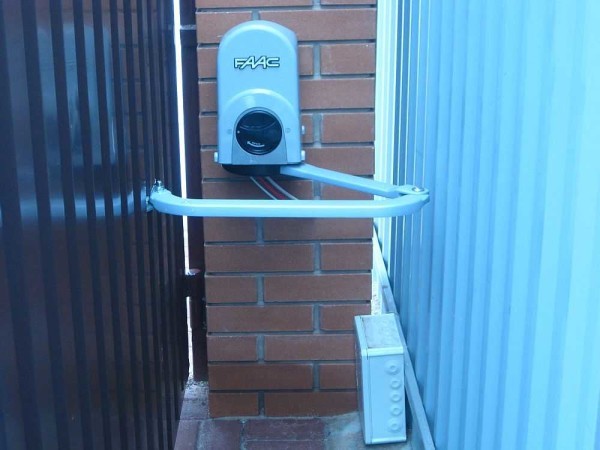

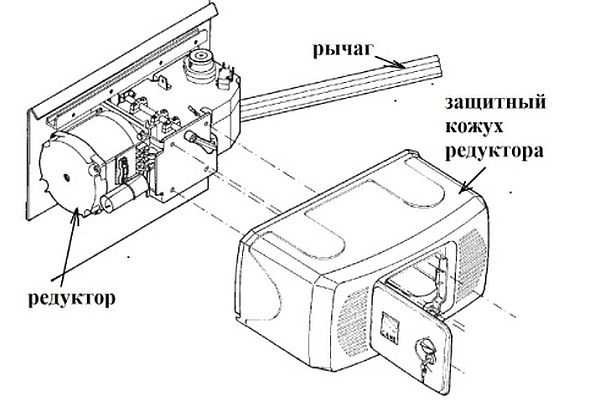

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

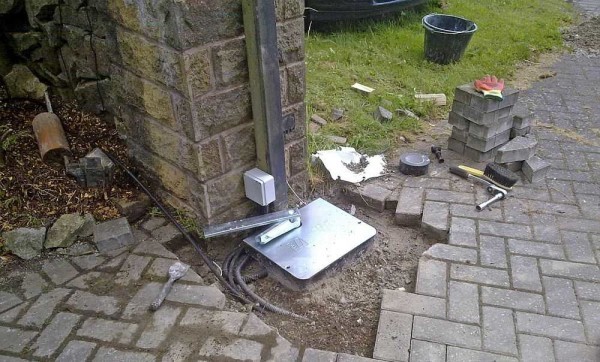

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

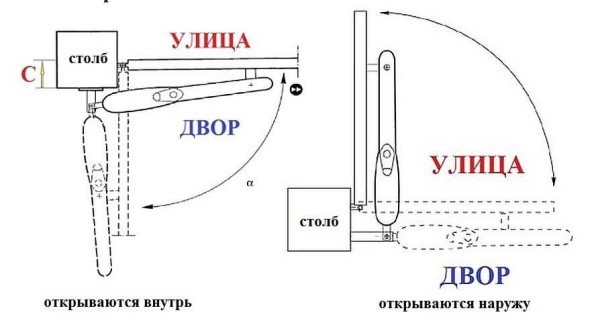

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

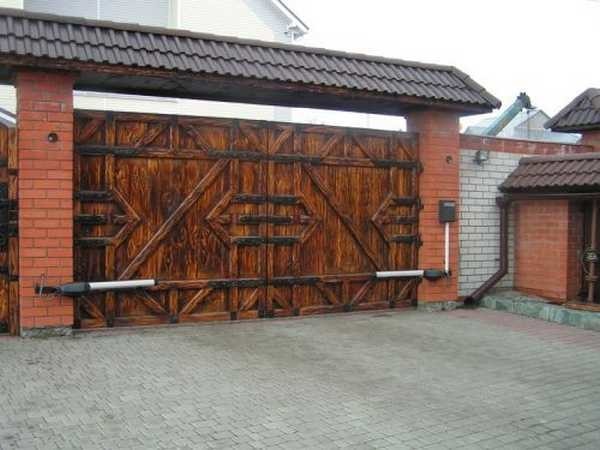

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

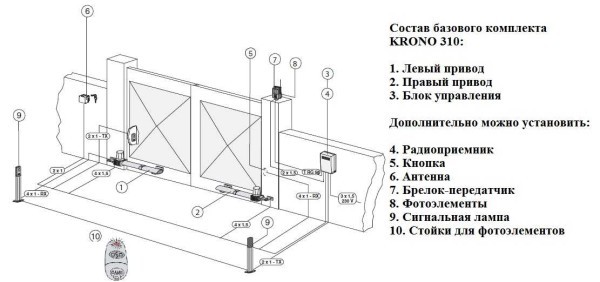

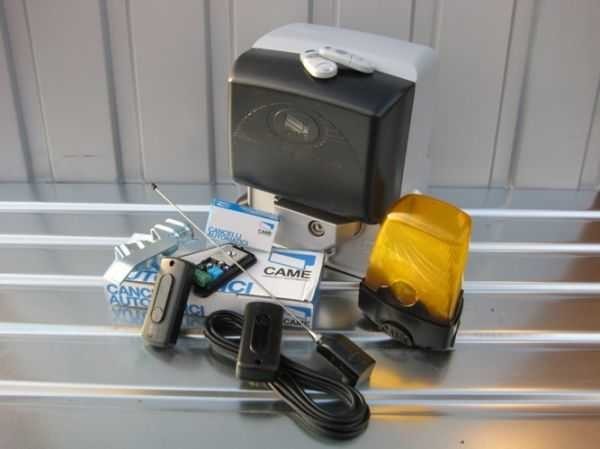

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

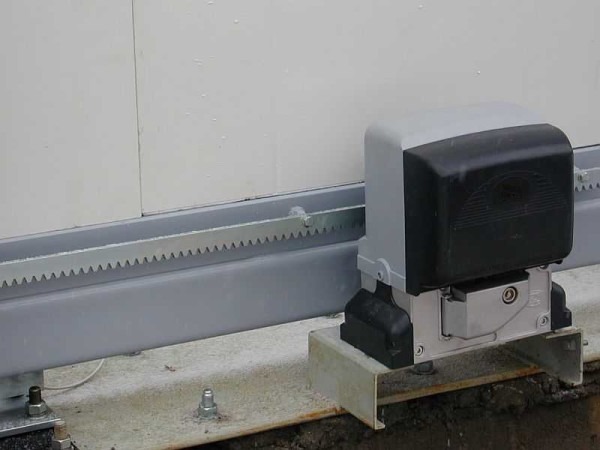

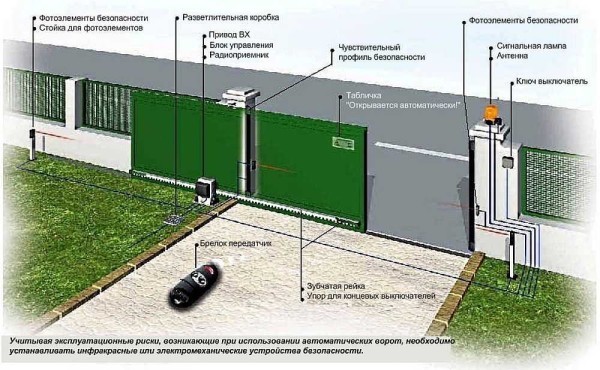

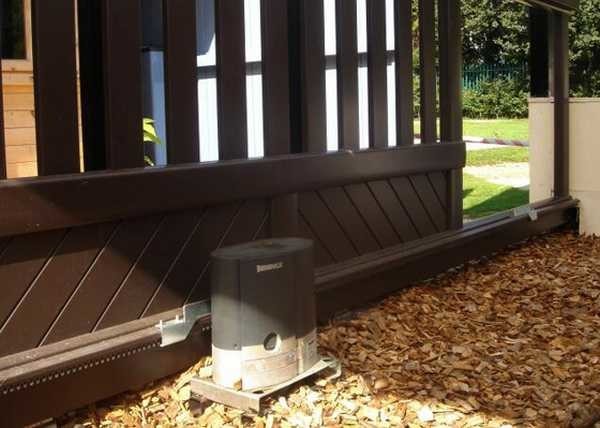

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

• Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
• Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
• Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
• Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.


• При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
• Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
• Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

Тип несущей системы (консольные, на рельсе, на верхней балке).

Размеры и масса (хотя-бы приблизительная) полотна.

Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

• с плавающим кодом;
• с фиксированным кодом.


Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

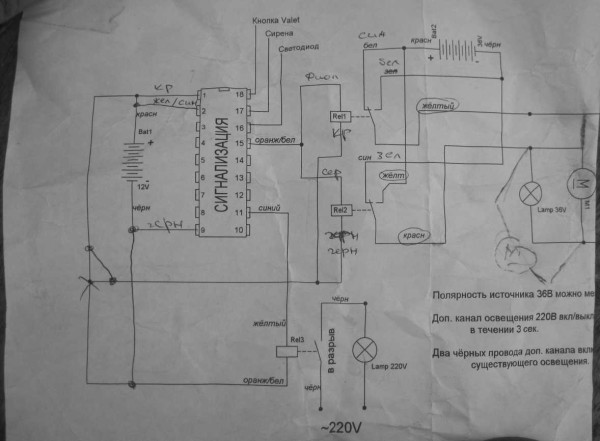

Схема подключения автомобильной сигнализации.
