Как измеряются водопроводные трубы: все, что нужно знать о подборе изделия по габаритам

Сортамент водопроводных труб включает в себя изделия самых разных размеров. Чтобы не попасть в неприятную ситуацию, когда купленные детали не подходят по сечению или другим параметрам к уже установленным, каждому сантехнику важно не только знать наиболее ходовые диаметры труб, но и уметь правильно их измерять. Именно этим вопросам и будет посвящена наша статья.

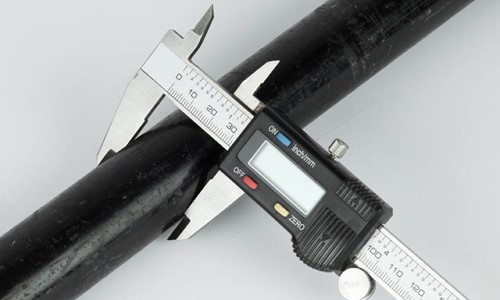

Чем точнее мы подберем диаметр, тем качественнее будет соединение

Габариты сантехнического оборудования

Основные параметры

Прежде чем анализировать размерный ряд водогазопроводных изделий, который приводится в соответствующих ГОСТах и СНиПах, нужно понять, какими параметрами мы будем оперировать.

При измерении данных деталей нам понадобятся следующие величины:

• Д – диаметр. Представляет собой расстояние между наиболее удаленными друг от друга точками на наружной поверхности.
• Ду – условный проход. Величина условного прохода равна диаметру внутреннего канала трубы, округленного с определенной степенью точности до стандартного значения.

Обратите внимание!
В международной маркировке для обозначения наружного диаметра и условного прохода используются символы D и Dn соответственно.

• s -толщина стенки. Чем выше это значение, тем более прочной будет конструкция, и тем большее давление выдержит труба.

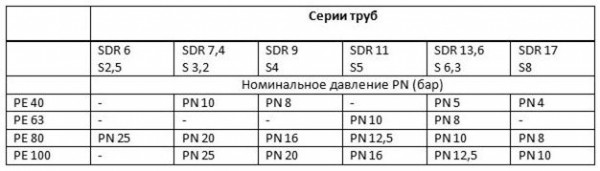

Зависимость SDR и выдерживаемого давления

Кроме того, чтобы в полной мере оценить возможности той или иной модели, применяется так называемое стандартное соотношение размеров – SDR. Эта величина высчитывается по формуле:

SDR = D/s

Как правило, величину SDR округляют до табличных значений, что позволяет легко подобрать материал с нужной сопротивляемостью внутреннему давлению.

Дюймы или миллиметры?

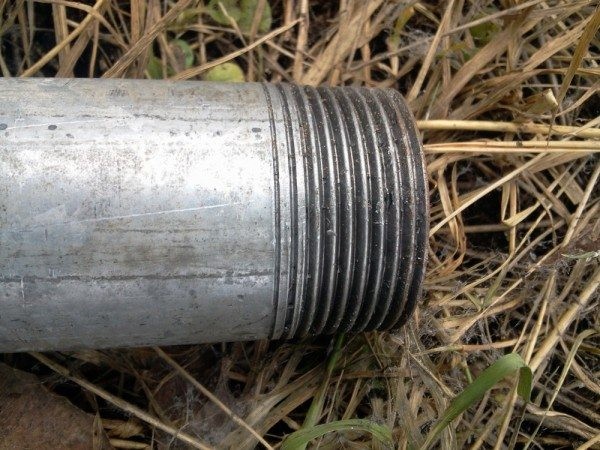

Водопроводная труба 32 мм или 1 1/4 дюйма с нарезанной резьбой

Еще одним важным моментом является определение соотношение между метрическими и дюймовыми размерами труб. Казалось бы, нет ничего проще – достаточно умножить диаметр трубы в дюймах на величину одного дюйма (примерно 25,4 мм) и мы получим нужный результат, но на практике все несколько сложнее.

Все дело в том, что дюймы характеризуют трубную резьбу, которая нарезается по наружному диаметру, а при подборе труб (особенно когда производится замена металлических изделий пластиковыми) важен диаметр внутренний.

Так что профессиональные сантехники используют стандартные соотношения:

• Водопроводная труба 1 2 дюйма – условный проход 15 мм, наружный диаметр от 20 до 22 мм.
• Водопроводная труба 3 4 –проход в 20 мм, наружное сечение от 25 до 27 мм.
• Дюймовое изделие – 25 и 32 мм соответственно.
• Водопроводная труба 1 1 2 – условный проход в 40 мм, в зависимости от толщины стенки может иметь диаметр от 45 до 50 мм.

Также в нашей статье приводятся таблицы соотношений дюймовых и метрических габаритов наиболее часто используемых в работе труб.

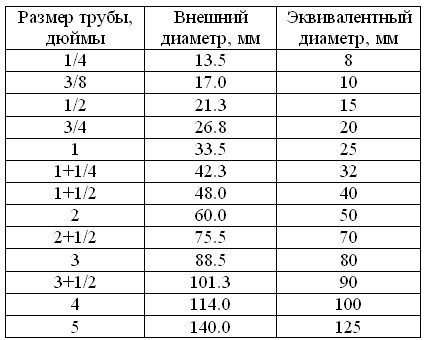

Таблица соотношения основных размеров

Пропускная способность

Иногда для подбора деталей, используемых при прокладке коммуникаций, требуется выяснить пропускную способность трубы определенного диаметра.

Эта величина показывает, какой объем жидкости может пройти по внутреннему каналу за единицу времени, и зависит от следующих факторов:

• Материал, из которого изготовлена труба.
• Форма изделия (круглая/профильная).
• Диаметр условного прохода.
• Общая длина контура.
• Наличие уклона и его степень.
• Давление в системе.

Для расчета этой величины обычно используются достаточно громоздкие формулы, потому сантехники обычно либо применяют стандартные, проверенные временем решения, либо используют табличные значения. Так, согласно такой таблице, пропускная способность водопроводной трубы 100 мм при скорости движения жидкости в 0,3 м/с и давлении в 90 Па/м составит около 30 тыс. кг/ч.

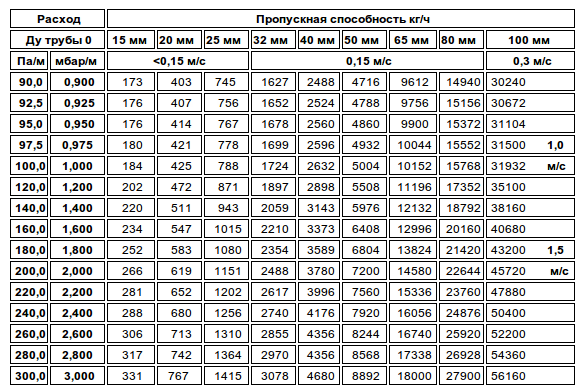

Таблица для определения пропускной способности

Обратите внимание!
Чтобы не проводить вычисления своими руками, можно скачать специальную программу-калькулятор.

Методики обмера в домашних условиях

Провести замер трубы своими руками можно несколькими способами:

• Если изделие имеет достаточно большой диаметр, то проще всего воспользоваться гибкой мерной лентой (отлично подойдет портновский метр). Оборачиваем ленту вокруг трубы и замеряем длину окружности в самой широкой части. Затем вычисляем диаметр, разделив длину окружности на число «Пи», приблизительно равное 3,1416.

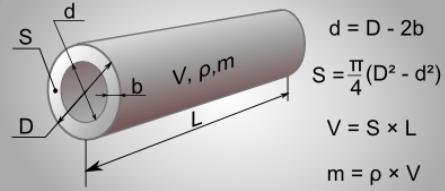

Схема для расчетов

Обратите внимание!
Поскольку в быту используются стандартизированные детали, то инструкция рекомендует просто разделить длину окружности на 3: точность будет вполне достаточной.

• Для работы с трубами малого диаметра можно использовать штангенциркуль или микрометр. Если вы сталкиваетесь с подобными задачами на постоянной основе, то лучше приобрести модель с электронным дисплеем: цена у нее несколько выше, чем у стандартных измерительных приборов, но и пользоваться ей несравнимо удобнее.
• С помощью штангенциркуля также можно определить внутренний диаметр изделия. Для этого на срезе в нескольких местах замеряем толщину стенки, вычисляем среднее значение этого параметра и дважды вычитаем его из установленной величины наружного диаметра.

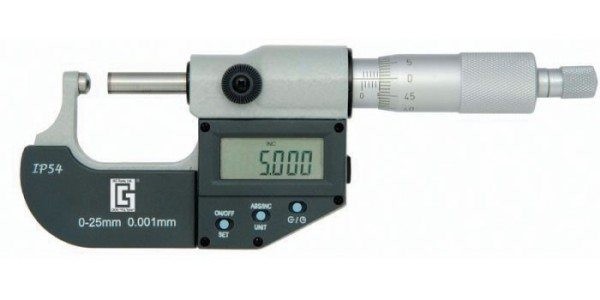

Фото микрометра для труб

• Наконец, для решения поставленной задачи можно воспользоваться графическими программами. К трубе, которую нужно измерить, прикладываем либо линейку, либо объект с заранее известными размерами (например, спичечный коробок). Изделие фотографируем, а затем с помощью компьютерных программ соотносим габариты эталона с габаритами трубы.

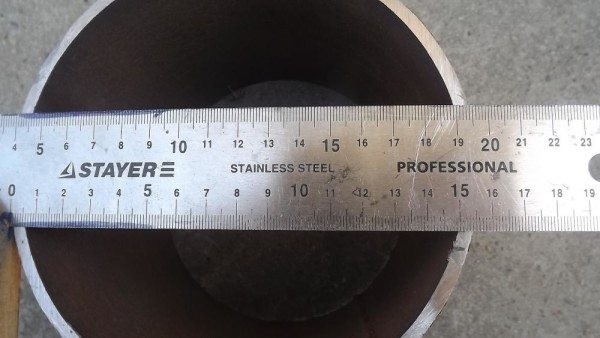

Приблизительный замер диаметра

Обратите внимание!
Чаще всего эту методику применяют для масштабных объектов, а также для труб, доступ к которым получить очень сложно.

Вывод

Узнать, какое изделие перед нами – водопроводная труба 50 мм, 60 мм или 1 1/2 дюйма – можно несколькими способами. И чем точнее мы проведем замеры, тем выше будет вероятность, что для соединения или замены будет подобрана подходящая деталь. Более подробно ознакомиться с принципами измерения трубной продукции можно на видео в этой статье.
