Горелка на отработке своими руками

Самодельная горелка на отработке своими руками, фото, описание,  а также видео испытаний прилагаются.

Всем привет! Решил сделать отопление для своего гаража. Отапливать собираюсь отработанным маслом, для этого сделал самодельную горелку Бабингтона или проще говоря, горелку на отработке.

Принцип работы горелки вкратце опишу.
Подогретое топливо, поступающее на шар, образует тончайшую пленку за счет поверхностного натяжения. Когда данная топливная пленка пронзается струей сжатого воздуха из крошечного отверстия (как правило 0,2 мм-0,3 мм), топливо не только эффективно распыляется, но также определенное количество воздуха подхватывается распыленным топливом, завершая процесс сжигания.

Основное преимущество горелки Бабингтон, — это отсутствие каких-либо форсунок, которые постоянно засоряются: топливо подается поверх маленького воздушного отверстия. Пока насос будет осуществлять подачу топлива вместе с разнообразными примесями (будь то грязь либо металлическая стружка) горелка будет функционировать в постоянном режиме.

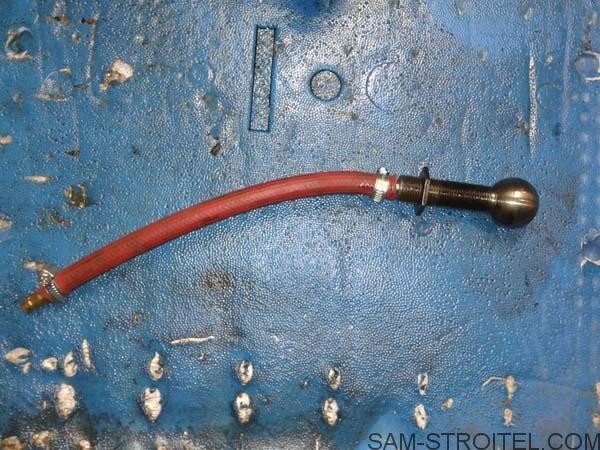

Шар с отверстием 0,2 мм.

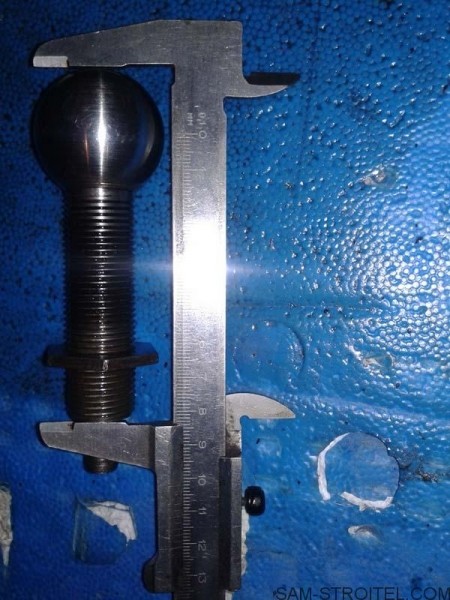

Размеры шара.

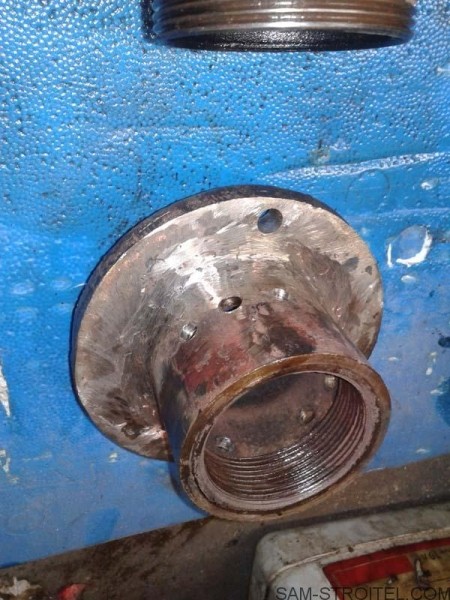

Сделана горелка на чугунной крестовине 40 х 50 мм.

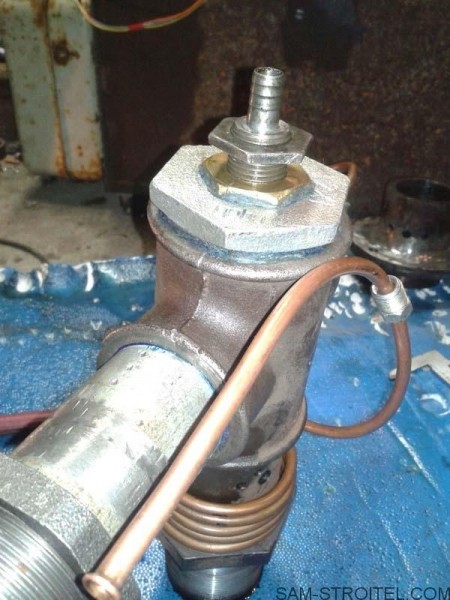

Депульсатор и подающая масло на шар трубка.

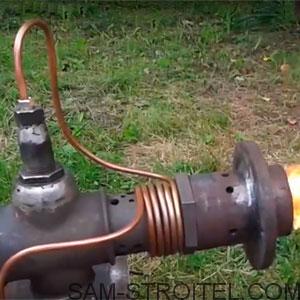

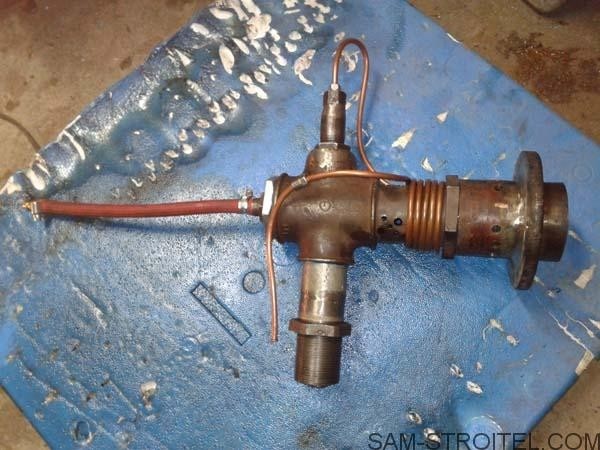

Медная подогревающая масло трубка, навита вокруг горелки с воздушным зазором 4-6 мм.

Клапан, предотвращающий подсос воздуха из масляного бака.

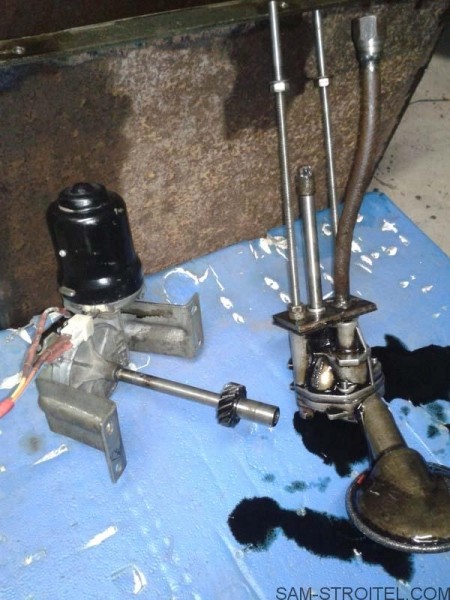

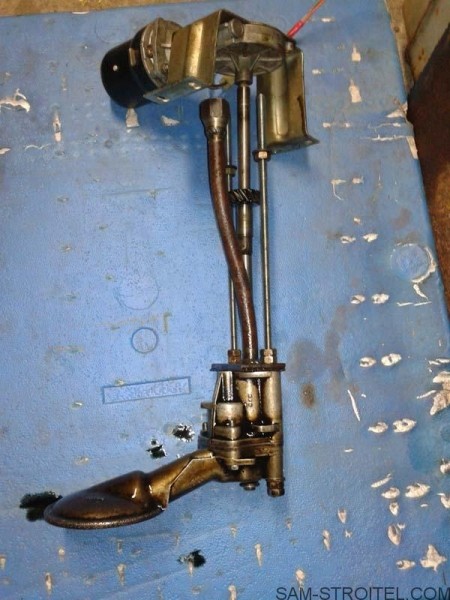

Масляный насос подающий отработку из бака. Насос от ВАЗ классики, привод насоса от ГАЗ-53 (мотор-редуктор дворников).



В бак встроил водяной тэн для подогрева перед пуском горелки, грею отработку примерно до 60 — 80 градусов. После пуска подогрев отключаю.

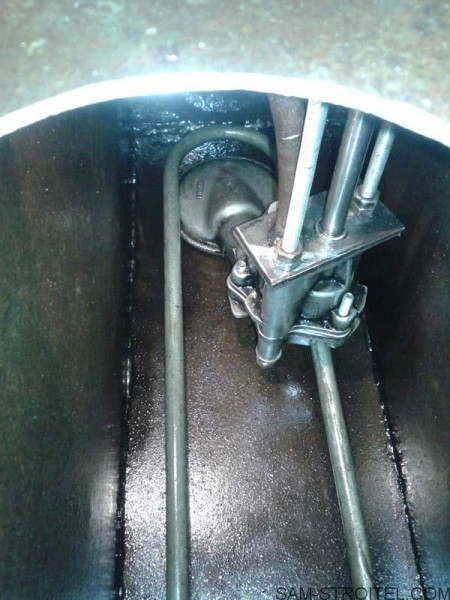

Насос стоит на высоте 15 мм от дна бака под тэном.

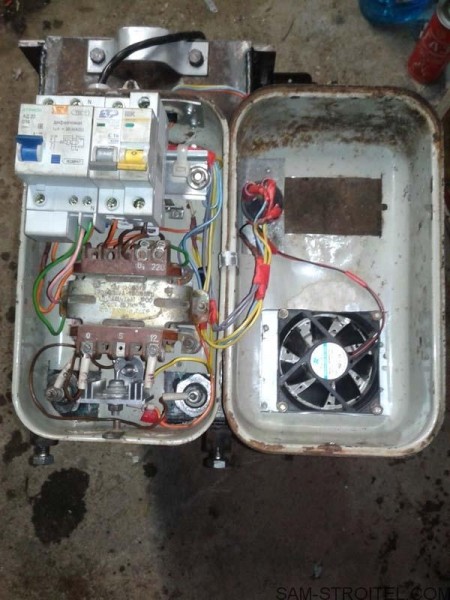

Этим щитком включаю-выключаю: тэн, привод насоса. Присутствуют две скорости в приводе насоса. Вентилятор охлаждает диод, который уменьшает мощность водяного тэна. Пришлось поставить диод, чтобы тэн не сгорел раньше времени, диод стоит последовательно с тэном.

Регулируемые ножки.

Сделал сетку фильтр для отработки.

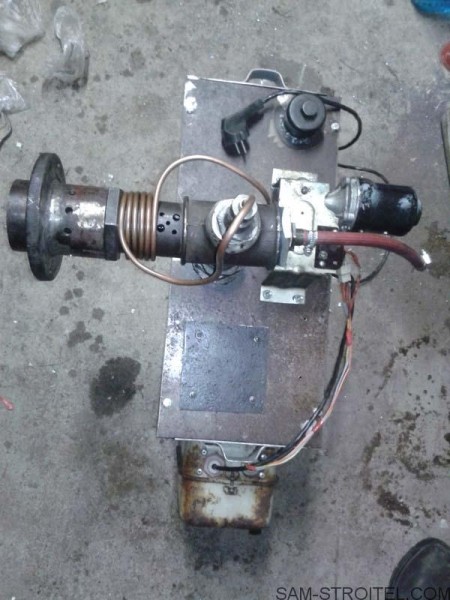

Вот готовый вариант самодельной горелки на отработке. Чтобы использовать горелку для отопления, достаточно вставить её сопло в печь буржуйку или как вариант изготовить теплообменник из баллона с дымоходом.

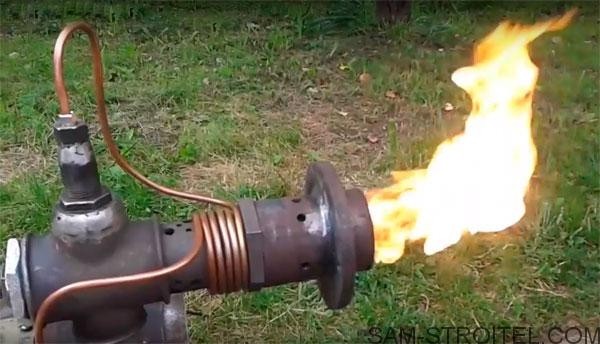

В этом видео, показана горелка на отработке уже в работе.

Автор самоделки: Souzi. г. Барановичи. Беларусь.
