Гидрозатвор для канализации: цели применения, виды, проблемы

Зачем нужен гидравлический затвор? Что представляют собой бутылочный или сухой гидрозатвор для канализации? С какими проблемами, влияющими на функциональность гидравлических затворов, может столкнуться владелец дома или квартиры? Давайте разбираться.

Сифон для умывальника. Его нижний изгиб, собственно, и представляет собой гидравлический затвор.

Зачем это нужно

Для чего нужен канализационный гидрозатвор?

Для того, чтобы воздушные массы не могли свободно перемещаться между сточной системой и жилым или производственным помещением. (См. также статью Воздушный клапан для канализации: особенности.)

В любом стояке неизбежно создается тяга; теплые влажные испарения, метан и прочие продукты биологического разложения органических составляющих стоков поднимаются вверх.

Чем пахнет, как говорила незабвенная телезвезда, “вот это вот все” – думается, можно не объяснять.

Обратите внимание: некоторые виды затворов сочетают две функции.
Они препятствуют попаданию в помещение запахов и перекрывают дорогу стокам из канализации при засорах.

Как это работает

Затворы можно разделить на собственно гидравлические и сухие. В чем разница – можно понять интуитивно.

Водяные

Как работает водяной, или гидравлический затвор в канализации – легко догадаться из его названия. В сущности, это просто участок сточной системы, проложенный с контруклоном; постоянно стоящая в нем вода препятствует движению газов.

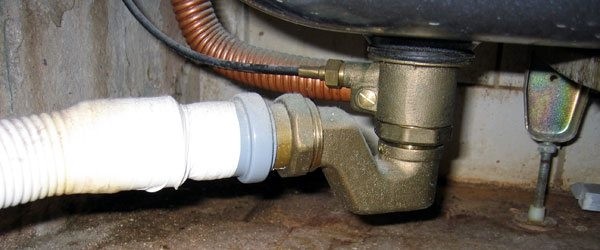

В обвязке ванны вода проходит часть пути с контруклоном.

В зависимости от конфигурации можно выделить два видов затворов:

Тип	Описание
Бутылочный	Представляет собой два погруженных в воду цилиндра разного диаметра. Используется в конструкциях сифонов для моек и раковин: открутив дно бутылочного сифона, несложно очистить его от накопившегося мусора.
Двухоборотный	Этот тип затвора еще проще конструктивно: изгиб колена или гибкой трубы удерживает в себе некоторое количество жидкости. Он применяется там, где нет необходимости в фильтрации стоков.

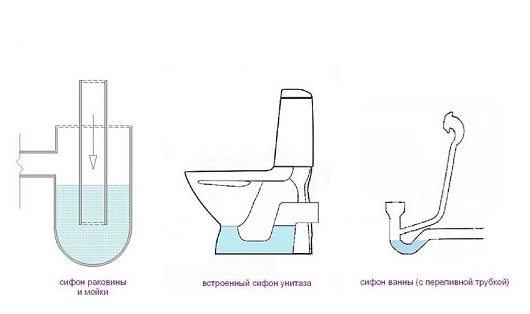

Примеры водяных затворов.

Сухой

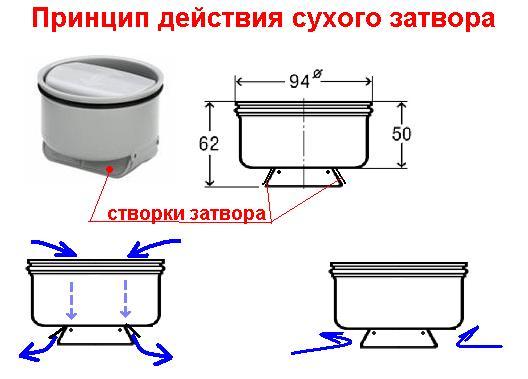

В отличие от водяных, сухой затвор не нуждается в воде для того, чтобы предотвратить попадание газов в помещение. В сущности, он представляет собой герметично закрывающийся обратный клапан (выше, если помните, мы упоминали о возможности выполнения затвором двух функций). Давление водяного столба открывает этот клапан; как только сточные воды прекращают поступать – он закрывается.

Применяющиеся конструктивные решения могут использовать разные физические принципы.

Приведем несколько примеров:

• Подпружиненная мембрана возвращается в исходное положение за счет упругости нержавеющей пружины. Цена таких устройств невелика, но невелика и их надежность.
• Маятниковый затвор удерживается в рабочем положении собственной тяжестью.

Одна из разновидностей маятникового затвора.

• Некоторые канализационные трапы с гидрозатвором используют поплавковую схему работы – нечто среднее между водяным и сухим затворами. Они идеальны для душевых, которые используются с длительными перерывами.

Собственно затвор представляет собой стакан с цилиндрическим выпуском в середине, который обычно благодаря наличию дополнительного колена после него залит водой; над выпуском в стакане плавает поплавок. При длительном простое вода пересыхает; резиновый поплавок садится в выпуск и надежно перекрывает движение газов.

Проблемы и решения

Понять, что гидравлический затвор перестал работать, несложно: запах канализации в квартире ни с чем не спутаешь.

Запах канализации – верный признак отсутствия водяного затвора.

Что может быть причиной неработоспособности настолько простых конструкций?

Испарение воды

Самый простой и очевидный случай: стоявшая в колене вода испарилась при длительном отсутствии стоков. Если стойкий аромат канализации встречает вас при возвращении из отпуска – скорее всего, именно это и произошло.

Проблема решится сама собой – достаточно воспользоваться соответствующим сантехническим прибором по прямому назначению.

Срыв водяного затвора

Под этим туманным определением скрывается очень простой с точки зрения физики процесс: резкое падение давления в канализации буквально высосало воду из сифона под раковиной или из чаши унитаза. Почему это происходит?

При сливе большого количества воды (так называемом залповом сбросе) нередко возникает ситуация, когда поток воды заполняет весь стояк. Понятно, что перед потоком образуется фронт воздуха высокого давления; позади него создается разрежение.

Заметьте: в штатном режиме канализация прекрасно приспособлена к таким ситуациям.
Для подсоса воздуха служат фановые отводы – трубы, открывающиеся непосредственно на улицу.
Так, типичный канализационный стояк открывается на крышу многоквартирного дома.

Однако возможны два сценария, когда работа фановых труб нарушается.

В морозные зимы стояки просто замерзают выше уровня кровли. Влажные испарения образуют лед, который со временем уменьшает просвет трубы до нуля.

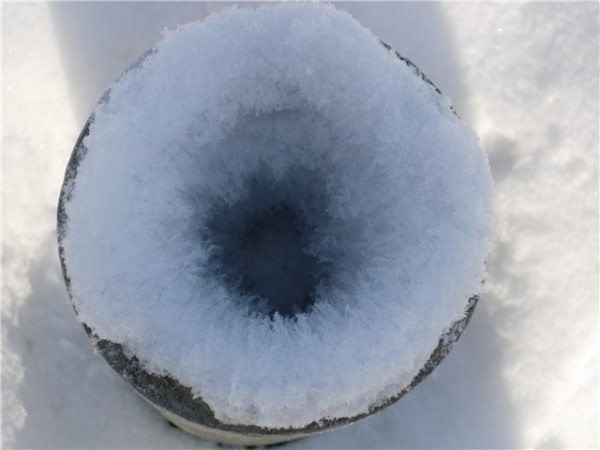

Фановый стояк в -30.

Жильцы верхних этажей в процессе ремонта нередко полностью демонтируют неиспользуемый, по их мнению, стояк выше тройника.

Что делать в каждом из этих случаев?

Устранить своими руками ледяную пробку легче всего, просто-напросто вылив в стояк ведро горячей воды. В дальнейшем стояк утепляется снаружи пенопластовой скорлупой, минватой или любым другим материалом.

Вместо демонтированного фанового стояка может быть установлен вакуумный клапан – несложное устройство, которое пропускает воздух в стояк при падении давления в нем, но блокирует движение газов в обратном направлении. Инструкция по его монтажу предельно проста: клапан вставляется в верхний отвод тройника; герметичность обеспечивается резиновым уплотнителем. (См. также статью Трубы для внутренней канализации: особенности.)

На фото – вакуумный клапан в квартире верхнего этажа.

Известковые отложения

Общая болезнь всех сухих затворов – отложения на уплотнительной резиновой прокладке. Они смываются с использованием любого слабого раствора кислоты или щелочи.

Заключение

Надеемся, что наш материал поможет читателю в выборе и ремонте домашней сантехники. Дополнительную информацию о том, как может быть устроен гидрозатвор для канализации, можно найти в видео в этой статье. Успехов!
