Гидроизоляционная пленка для кровли, выбор и монтаж

Сегодня в ассортименте строительных магазинов можно встретить немалое разнообразие рулонных гидроизоляционных материалов, и сходу разобраться в особенностях той или пленки бывает весьма непросто. Поэтому для того чтобы определиться с тем, какой из видов оптимально подойдет для планируемого кровельного покрытия, есть необходимость поближе рассмотреть характеристики, а также особенности выполнения монтажных работ.

Основное назначение гидроизоляции для кровли

Можно для начала напомнить о том, что ранее при постройке частных домов гидроизоляция скатных кровель обустраивалась далеко не всегда – в основном этот процесс производился на плоских или малоуклонных крышах многоэтажных домов, и для этих целей, как правило, использовался рубероид. Технология обязательной гидроизоляции крыш пришла вместе с материалами, предназначенными для этой цели, из-за рубежа, и надо сказать – отлично прижилась в российской строительной сфере.

Еще не столь давно при настиле скатных кровель гидроизоляцией особо не «заморачивались». И совершенно напрасно!

В наше время возведение частного дома уже не обходится от включения в проект подобного этапа работ, так как он является одним из важнейших для общей защиты строения от проникновения влаги. Гидроизоляция стропильной системы помогает избежать частых ее ремонтов и продлевает срок эксплуатации постройки в целом.

Особую важность приобретает защитная пленка, если подкровельное пространство утепляется одним из видов термоизоляционных материалов, которые способны впитывать влагу – тот же конденсат, образовывающийся при перепадах температур. Гидроизоляционный материал способен надежно защитить утеплитель, создать условия для его свободного испарения в атмосферу или для отвода из-под крыши — в правильно обустроенный желоб, закрепляемый вдоль ската на карнизной доске.

Кроме того, никто не застрахован полностью от протечек кровельного покрытия, вследствие его старения, случайного механического повреждения или даже от банальных ошибок при проведении монтажа. Гидроизоляционный барьер не даст атмосферной влаге сразу, напрямую попасть в чердачное помещение и распространиться далее, и у хозяев будет возможность предпринять адекватные меры для устранения аварийной ситуации.

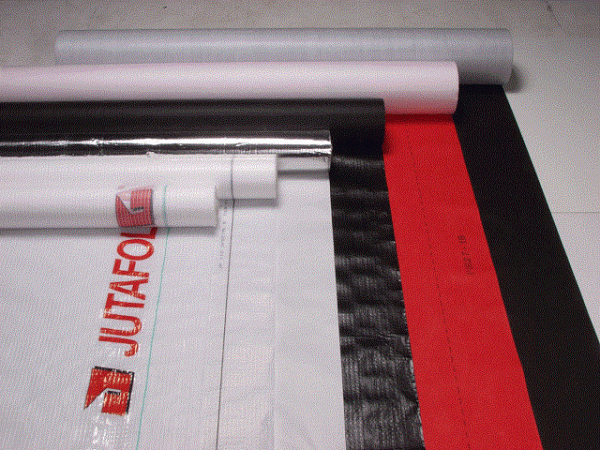

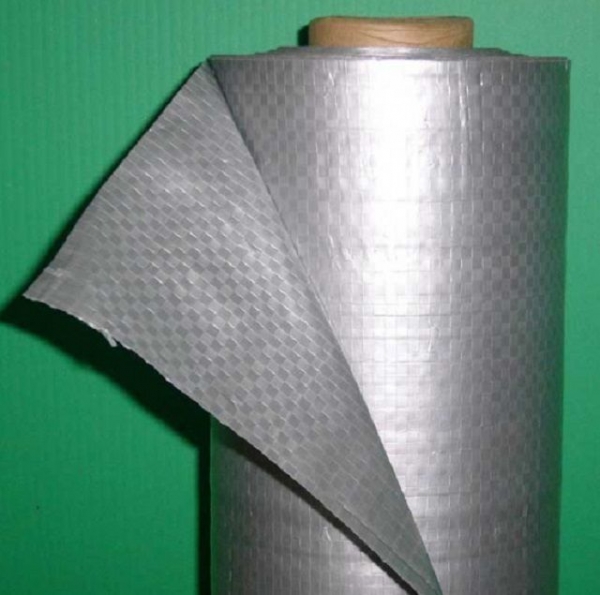

Рулоны гидроизоляционных пленок

Гидроизоляционные мембраны обычно продаются в рулонах по 50 м шириной 1500 мм, а масса рулона может варьироваться в зависимости от толщины и вида пленки.

Узнайте, чем можно заделать трещину в шифере на крыше, из новой статьи на нашем портале.

Как правильно: пленка или мембрана для гидроизоляции?

В многочисленных источниках встречаются различные названия этого гидроизоляционного материала – его именуют пленкой и мембраной. Инга складывается впечатление, что есть какая-то четкая градация, что речь идет о совершенно разных по своей структуре материалах.

Итак, есть ли различие между гидроизоляционной мембраной и пленкой, или это одно и то же? подобный вопрос возникает у многих, кто впервые встает перед выбором этого материала.

Надо заметить, что отдельные производители, представляя свою продукцию в качестве мембраны, пытаются тем самым убедить потребителей, что это абсолютно новый материал, но при этом не приводят в качестве доказательства никаких аргументов.

С точки зрения и лингвистики, и технической терминологии, по сути, мембраной называется именно тонкая пленка, закрепляемая по периметру, становящаяся разделителем и выполняющая ту или иную функцию. Поэтому можно с уверенностью сказать, что это – один и тот же материал, продаваемый под разными названиями. Те мембраны, которые поступают в продажу именно под таким наименованием, зачастую отличаются только тем, что имеют более «осовремененный» внешний вид. В среде строителей можно встретить устоявшуюся привычку именовать мембраной пленочный материал, который обладает особыми свойствами паропроницаемости.

Однако, повторимся. Как бы ни было названо гидроизоляционное покрытие, оно имеет одинаковый принцип работы и выполняет одни и те же функции — защита подкровельного пространства от проникновения влаги извне и отвод конденсата.

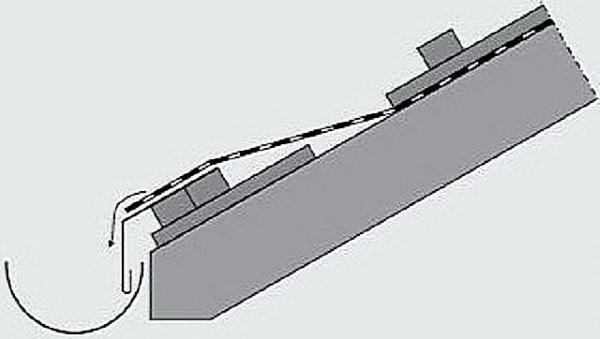

На данной схеме можно показано, как происходит отвод из-под кровли собравшегося под ней конденсата.

Монтажные работы по закреплению пленки или мембраны также можно назвать совершенно идентичными.

Из всего сказанного можно сделать вывод, что не будет ошибкой называть гидроизоляционный материал как пленкой, так и мембраной.

Критерии выбора гидроизоляционной пленки для кровли

При выборе гидроизоляции для кровли необходимо руководствоваться рядом критериев

Подобный гидроизоляционный материал должен соответствовать определенным критериям, от которых будет зависеть сохранность конструкции крыши и кровли и длительность  эксплуатации крыши. К ним относят следующие качества:

• Выраженная водонепроницаемость.
• Стойкость к ультрафиолетовому излучению.
• Стойкость к перепадам температур, в диапазоне, как минимум от -40 до +80 градусов.
• Механическая прочность материала.
• Антиконденсатные свойства.
• Эластичность пленки, которая поможет выдержать ей нагрузки, возможные в ходе монтажа и дальнейшей эксплуатации крыши.

Чтобы разобраться, в чем состоит важность этих качеств, стоит рассмотреть их несколько подробнее – так потом будет проще осуществить выбор гидроизоляции.

Устойчивость пленки к ультрафиолетовому излучению

Под воздействием ультрафиолетовых лучей многие гидроизолирующие пленки становятся хрупкими и начинают ломаться. Поэтому, предусмотрев различные варианты развития событий при монтажных работах, необходимо приобретать материал, имеющий высокую устойчивость к солнечным лучам.

Например, в силу различных причин, накрытая гидроизоляцией стропильная система будет находиться без кровельного покрытия в течение нескольких дней или даже недель под воздействием ультрафиолета и ветра. Для некоторых материалов этого времени вполне достаточно для того, чтобы в их структуре начался процесс разрушения, который будет способствовать потере ряда важных защитных качеств, таких как прочность и влагостойкость. Ну а это, в свою очередь, значительно снизит срок безаварийной эксплуатации стропильной, термоизоляционной и кровельной систем.

Случается, что между настилом пленки и монтажом кровельного покрытия проходят дни и даже недели. Пленка должна выдержать «испытание ультрафиолетом».

Поэтому при приобретении мембран для гидроизоляции необходимо проверить параметр ее стойкости к ультрафиолету. Здесь же нужно отметить, что иногда даже дорогие пленки не обладают этим качеством, поэтому цена далеко не всегда говорит о высоких показателях устойчивости материала.

Срок службы пленочного покрытия

Второе, на что необходимо обратить внимание при покупке этого материала — это эксплуатационный срок, который устанавливает производитель. Покрытие стропильной системы — это трудоемкая и сложная работа, поэтому, обустраивая подобную конструкцию, владельцы строения вправе рассчитывать на длительный срок ее эксплуатации. Исходя из этих соображений, лучшим вариантом будет приобретать материалы проверенных известных производителей, завоевавших признание своим безупречным качеством. Если же на изделие установлен небольшой эксплуатационный срок, или же он и вовсе не указан, то это говорит о том, что сам производитель неуверен в своей продукции. Будет разумным от такой покупки сразу же отказаться.

Самой надежной гидроизоляцией считаются многослойные пленки, оснащенные армирующими составляющими. Они имеют максимальную прочность и надежность, выделяясь на фоне других материалов, используемые для подобных целей.

Антиконденсатное свойство

Гидроизоляционные пленки с эффектом «антиконденсат» отлично подходят для настила под металлическое кровельное покрытие, так как именно этот материал, уложенный на утепленную стропильную систему, максимально способствует образованию в подкровельном пространстве сконденсированной влаги.

Антиконденсатные пленки снабжены целлюлозным слоем, способным впитывать и удерживать большое количество влаги, которая испаряется из них при создании для этого благоприятных условий, например, при повышении температуры воздуха или при ветреной погоде. Чтобы процесс свободного испарения проходил беспрепятственно, между кровельным покрытием и пленкой, а также между гидроизоляцией и утеплителем, с помощью закрепления контрообрешетки, формируются вентиляционные зазоры.

Пленка с особой антиконденсатной поверхностью

Антиконденсатные мембраны отличаются от других материалов более высокой плотностью и шероховатой поверхностью. Они обладают хорошей прочностью и стойкостью к ультрафиолетовому излучению, но низкой паропроницаемостью. Поэтому для нее и устраиваются вентиляционные зазоры с обеих сторон.

Паропроницаемость

Не все гидроизоляционные мембраны обладают таким свойством, как паропроницаемость, или же такое качество не у всех выражено. Однако, если планируется капитальное утепление крыши, или если выстраивается мансардная стропильная система, с планами обустройства жилого помещения, то нужно обязательно выбирать гидроизоляцию, обладающую этим свойством. Иначе в утеплителе будет собираться сконденсированная влага, а значит, появится предпосылки для развития плесени, которая со временем поразит и деревянные элементы системы. Мало того, напитавшиеся влагой утеплительные материалы резко теряют свои термоизоляционные качества.

Для холодной же крыши подойдет любая гидроизоляционная пленка, так как она служит защитой только для стропильной системы и чердачного помещения, которое должно иметь свою собственную систему вентиляции.

Правда, и в этом случае необходимо мыслить масштабно: если чердак имеет достаточно большую площадь, и есть возможность обустроить высокий потолок, то не стоит исключать того, что со временем появится желание сделать из него полноценное утепленное жилое помещение.

Именно поэтому стропильную систему рекомендовано качественно утеплять и гидроизолировать сразу же при возведении, а это значит, что лучше выбирать пленку соответствующую всем необходимым для капитальной конструкции требованиям. Основным из них является свободный отвод образовавшегося пара из утеплителя наружу, а для этого необходимо, чтобы гидроизоляция этому не препятствовала.

Идеальный вариант – мембрана не пропускает воду и ветер, но при этом не создает препятствий для свободного испарения влаги

При выборе гидроизоляционной мембраны следует с большой осторожностью относиться к недорогим пленкам, так как можно приобрести обычный полиэтилен, выдаваемый за гидро- и ветрозащитный материал, но при этом абсолютно не обладающий необходимыми защитными свойствами, а значит, он прослужит недолго. Кроме того, обычный полиэтилен никак не даст возможности происходить свободному испарению влаги из утеплительного материала, что быстро выведет систему термоизоляции из строя.

Разновидности гидроизоляционных пленок

В продаже можно встретить несколько разновидностей гидроизоляционных материалов для подкровельного применения. К ним относятся такие материалы, как полиэтиленовая и полипропиленовая пленки различного типа, пергамин, а также «дышащие» диффузные  мембраны.

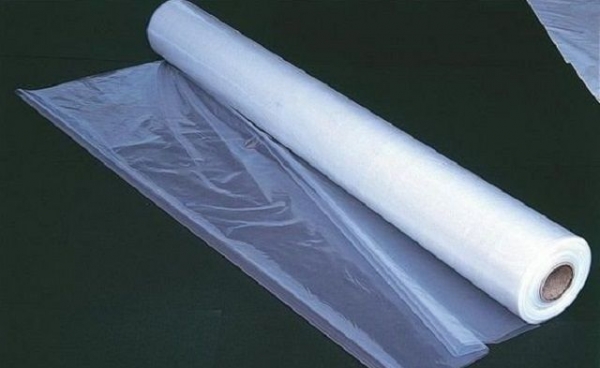

Гидроизоляционная полиэтиленовая пленка

Полиэтилен – один из самых распространенных материалов для производства плёночной гидроизоляции

Обычный полиэтилен, безусловно, знаком всем без исключения, но мембраны на его основе, предназначенные для защиты кровли, разделяются на несколько подвидов, каждый из которых имеет свои особенности.

• Обычная полиэтиленовая пленка высокой плотности (обычно толщиной не менее 200 мкм). Она не пропускает воду и воздух, не обладает паропроницаемостью, и вентиляция подкровельного  пространства происходит за счет сформированных контробрешеткой зазоров между ней и кровельным покрытием и утеплителем.
• Перфорированная пленка отличается наличием микроскопических отверстий. Ее называют по-другому гидробарьером или антиконденсантной мембраной, так как она имеет хорошую паропропускаемость, поэтому водяные пары не будут задерживаться в утеплителе. Такой материал хорошо подходит в качестве гидроизоляции под металлический профнастил или металлочерепицу. Срок службы такого покрытия может составлять около 25 лет.
• Армированная гидроизоляционная пленка состоит из трех слоев, средним из которых является стекловолоконная сетка, которая придает материалу высокую прочность. С двух сторон сетку закрывает плотный полиэтилен.

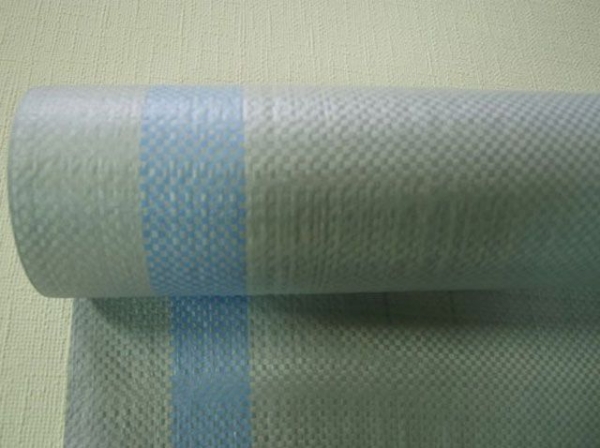

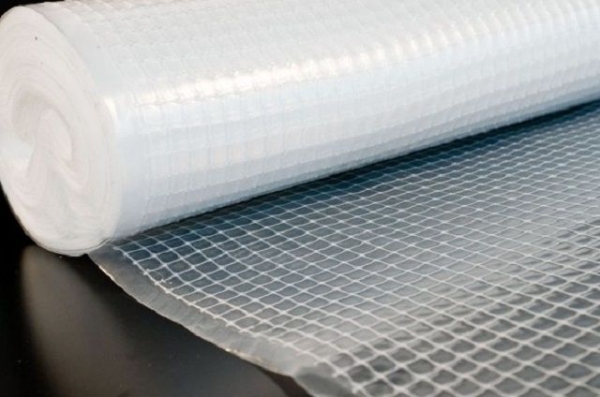

Армированная полиэтиленовая пленка – повышенные показатели прочности

 Достаточно часто такие мембраны применяют для покрытия тепличных каркасов. Армированный вариант материала надежнее закрепляется на стропилах, не провисает больше чем нужно, что способствует лучшему отведению влаги из-под кровельного пространства. Но паропроницаемостью такие материалы не обладают.

Полипропиленовые пленочные материалы

Полипропиленовые пленки – отличная альтернатива полиэтиленовым

Гидроизоляционный материал из полипропилена имеет более выраженную прочность и стойкость к ультрафиолетовым лучам. Благодаря этим качествам, пленка способна защищать чердачное пространство от атмосферных осадков до монтажа кровельного материала в течение длительного срока, порой доходящего до нескольких месяцев.

Первые мембраны из полипропилена завозились на российский рынок в 90-х годах из Финляндии, обычно в комплекте с металлочерепицей. Убедившись в надежности и функциональности таких гидробарьеров, отечественные производители очень скоро занялись собственным производством подобных материалов, поэтому сегодня в магазинах есть возможность приобрести пленки не только зарубежных, но и отечественных компаний.

Цены на гидроизоляционную пленку Еврокон

Пленка гидроизоляционная Еврокрон

Использование полипропиленовых пленок на утепленной кровле показало, что на обращенной к утеплительному материалу стороне может образовываться конденсат, способный нарушить температурно-влажностный режим кровельного «пирога». Поэтому производители разработали и стали наносить на мембраны слой из вискозно-целлюлозного волокна, который обладает свойством впитывать образовавшийся конденсат. Этот поверхностный слой настолько гигроскопичен, что способен впитать в себя всю образовавшуюся влагу, без образования капель. После того как условия для образования конденсата исчезают, влага просыхает под влиянием воздушных потоков.

Монтируются антиконденсатные мембраны вискозно-целлюлозным слоем к утеплителю, и между этими материалами обязательно должен быть сформирован зазор  не менее 5 мм, благодаря которому будет осуществляться вентиляция.

Антиконденсатная пленка чаще всего применяется при монтаже одного из видов металлических кровель.

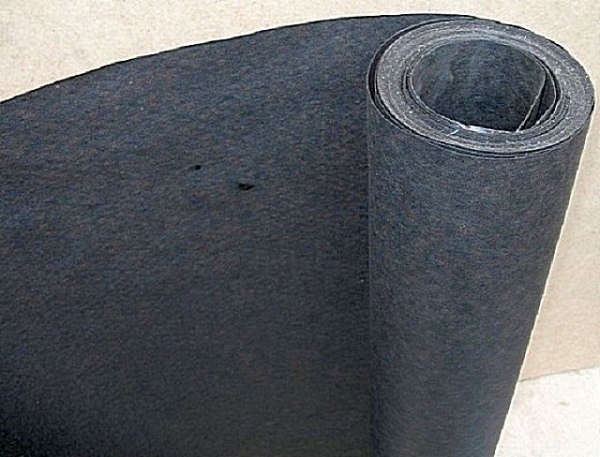

Пергамин

Многие застройщики, несмотря на широкий выбор современных мембран, предпочитают для гидроизоляционного слоя применять пергамин

Пергамин представляет собой кровельный картон, пропитанный составом из тугоплавкого битума с добавлением пластификаторов. В продажу пергамин поступает в рулонах и применяется для гидро- и пароизоляции различных элементов строения.

Многие владельцы частных домов, желая приобрести пергамин, задаются вопросом, чем он является, гидро- или же пароизоляционным материалом? Для кровли пергамин используется и в одном, и в другой качестве — им пароизолируют утеплитель со стороны помещений и формируют дополнительную гидроизоляцию для кровельного «пирога», укладывая его под кровельным материалом.

Производятся несколько видов кровельного пергамина с разной маркировкой:

• П-300 ГОСТ и П-300 ТУ — материал имеет среднюю плотность, водонепроницаем, характеризуется, как надежный гидроизолятор, но уступает марке П-350.

• П-250 — материал эконом-класса, так как изготавливается из сырья низкого качества. Однако, несмотря на это, обладает высокими прочностными качествами, водо- и морозоустойчив, а также достаточно эластичен.
• П-350 ГОСТ и П-350 ТУ — этот материал самого высокого качества из всех марок пергамина, так как имеет обильную пропитку битумом. Кроме того, преимущество этого материала заключается в его способности «дышать», поэтому при его применении создается вентилируемый кровельный «пирог».

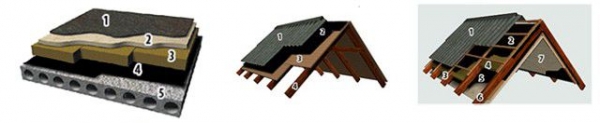

Варианты применения пергамина в качестве гидробарьера

Данные схемы представляют три способа использования пергамина в обустройстве крыши, где он применен в качестве гидроизоляционного и пароизоляционного слоя.

• Первая схема представляет монтаж пергамина на плоскую крышу в качестве пароизоляционного слоя.

1 – Кровельный материал.

2 – Бетонная стяжка.

3 – Утеплительные маты.

4 – Пергамин.

5 – Бетонное перекрытие.

• Вторая схема. Здесь пергамин выступает в роли гидроизоляционного слоя для скатной холодной крыши:

1 – Кровельное покрытие.

2 – Пергамин.

3 – Дощатая сплошная обрешетка.

4 – Стропила.

• Третья схема представляет расположение пергамина в кровельном «пироге» утепленной двускатной крыши, в котором он исполняет сразу две роли — гидроизоляции и пароизоляции:

1 – Кровельный материал.

2 – Пергамин (в роли подкровельной гидроизоляции).

3 – Контрообрешетка.

4 – Утеплитель.

5 – Пергамин (пароизоляция со стороны помещения).

6 – Стропила.

7 – Гипсокартон (внутренняя обшивка чердачного помещения).

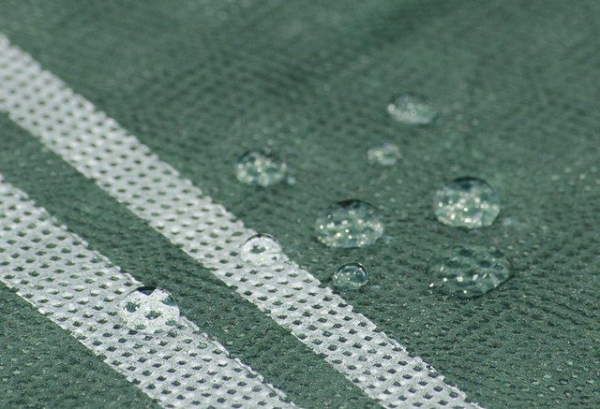

«Дышащие» перфорированные или диффузные мембраны

Самые дорогие, но зато и самые практичные – это «дышащие» гидроизоляционные мембраны

Этот вид гидроизоляционного материала обеспечивает достойную защиту для кровельной системы от прямого проникновения атмосферных осадков, и в то же время не препятствует испарению водяных паров, выходящих изнутри, из  слоев кровельного «пирога».

Высокая паропроницаемость может достигаться за счет перфорированности материала. Пленка представляет собой нетканое полотно, изготовленное из синтетических волокон, и используется, как ветро- и гидрозащитный слой. Этот материал может быть уложен непосредственно на утеплитель, что позволяет сэкономить на обустройстве контрообрешетки. Чтобы материал функционировал «корректно», необходимо закрепить его правильной стороной к утеплителю. Вместе с тем, следует отметить, что на строительном рынке можно найти как односторонние, так  и двухсторонние мембраны, которые, соответственно, могут быть уложены на утеплитель любой стороной. Поэтому, приобретая пленку, на этот фактор нужно обратить особое внимание.

Преимуществом «дышащих» мембран можно назвать то, что они отвечают всем требованиям по гидроизоляции кровли и теплосбережению. Ну а к недостаткам, надо сказать – условным, можно отнести их высокую цену, по сравнению с другими аналогичными материалами.

В остальном же их можно назвать самым оптимальным вариантом для обустройства гидроизоляции кровли.

По уровню паропроницаемости «дышащие» пленки подразделяются на три категории:

• Диффузные, имеющие среднюю паропроницаемость.
• Супердиффузные мембраны обладают максимальной степенью паропроницаемости.
• Псевдодиффузные пленки с низкой паропропускаемостью, требующие обязательного обустройства между ними и утеплителем вентиляционного зазора.

Обзор представленных в продаже гидроизоляционных материалов

На российском рынке представлен достаточно широкий ассортимент материалов для гидроизоляции кровель. Некоторые бренды можно выделить отдельной строкой, так как они успели зарекомендовать себя исключительно с положительной стороны при  применении их в различных климатических условиях – это «Ондутис», «Технониколь», «Ютакон», «Фолдер Доркен Delta-Roof», «DuPont», «Изоспан» и другие.

Технические и эксплуатационные характеристики некоторых из них представлены в таблице, но есть у них и общие параметры. Например, размер рулонов – общая площадь материала составляет 75 м², при ширина покрытия 1500 мм и длине пленки в рулоне 50 м.

Название материала	Основные технические и эксплуатационные характеристики	Цена, руб./рулон на май 2016 г
«Ондутис RV100»	Это – экологически чистый материал, изготовленный из полимеров, которые инертны к бактериальным воздействиям. — масса 90±10% г/м²; — паропроницаемость (24 ч) — 10 г/м²; — температурный диапазон эксплуатации: от -40 до +80°С; — УФ-стабильность без покрытия: 2 месяца; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 650/500.	1200÷1500
«Ондутис RS»	Это армированная пленка с хорошими эксплуатационными характеристиками, которая способна обеспечить ветро- и гидроизоляционную защиту. Мембрана стойка к ультрафиолетовым излучениям. – масса: 100±5% г/м²; — паропроницаемость (24 ч): 10 г/м²; — температурный диапазон эксплуатации: от -40 до +80°С; — УФ-стабильность без покрытия: 1 месяц; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 250/200.	1850
«Ондутис RVM»	Это нетканое полотно, оснащенное теплоотражающей поверхностью, поэтому оно в зимний период защищает утеплитель от атмосферной влажности, а летом — от перегревания, отражая ультрафиолетовые лучи. Благодаря этому слою на крыше не образуется наледь. – масса: 125±10% г/м²; — паропроницаемость (24 ч): ÷10 г/м²; — температурный диапазон эксплуатации: от -40 до +80°С; — УФ-стабильность без покрытия: 2 месяца; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 250/130.	2500
«Фолдер Minima D98»	Этот материал может быть применен при наличии в конструкции вентиляционных зазоров. — паропроницаемость (24 ч): 30 г/м²; — температурный диапазон эксплуатации: от -40 до +80°С; — УФ-стабильность без покрытия: 2 месяца; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 550/650.	1500-1700
«Фолдер Anticondensat»	Это антиконденсатная пленка, также требующая формирования вентиляционных зазоров. — паропроницаемость (24 ч): нулевая; — температурный диапазон эксплуатации: от -40 до +90°С; — УФ-стабильность без покрытия: 3 месяца; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 400/450.	1500-1700
«Ютафол Д 96 Сильвер»	Гидроизоляционная двухслойная ламинированная перфорированная пленка из полипропилена. – масса: 96±5% г/м²; — паропроницаемость (24 ч): 18 г/м²; — УФ-стабильность без покрытия: 3 месяца; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 600/400	1395
«Ютафол Д 110 Стандарт»	Трехслойная армированная, ламинированная с двух сторон, пленка гидроизоляции. – масса: 110 ±5% г/м²; — паропроницаемость (24 ч): 41 г/м²; — УФ-стабильность без покрытия: 3 месяца; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 600/400.	2590
«Ютавек 115»	Супердиффузная трехслойная пленка. – масса: 115 ±5% г/м²; — паропроницаемость (24 ч): 1200 г/м²; — УФ-стабильность без покрытия: 4 месяца; — нагрузка на разрыв полосы 50 мм, Н, (вдоль/поперек): 260/145.	4950
«Tyvek Soft»	Однослойный полиэтиленовый гидроизоляционный материал высокой паропроницаемости. – масса: 60 ±10% г/м²; — температурный диапазон: от -73°C до + 100°C; — паропроницаемость (24 ч): 1375 г/ м²; — УФ-стабильность без покрытия: 4 месяца; — нагрузка на разрыв полосы 50 мм, Н: 140.	5650
«Tyvek Solid»	Однослойная полиэтиленовая паропроницаемая мембрана повышенной прочности. – масса: 80 ±5% г/м²; — температурный диапазон: от -73°C до + 100°C; — паропроницаемость (24 ч): 1300 г/ м²; — УФ-стабильность без покрытия: 4 месяца; — нагрузка на разрыв полосы 50 мм, Н: 250.	6950

Видео: краткий обзор кровельных пленочных материалов марки «Ондутис»

Монтаж гидроизоляционной пленки

Настил гидроизоляции под кровельное покрытие требует соблюдения определенных правил

Основная сложность монтажа гидроизоляции стропильных систем, равно, как и укладка любых кровельных материалов, заключается в том, что работы проводятся на высоте, то есть соблюдать повышенные меры безопасности. В остальном он не представляет особого труда. Для закрепления пленки потребуется всего лишь строительный степлер и скобы.

Цены на пергамин

Пергамин

Общие правила укладки гидроизоляционного кровельного барьера

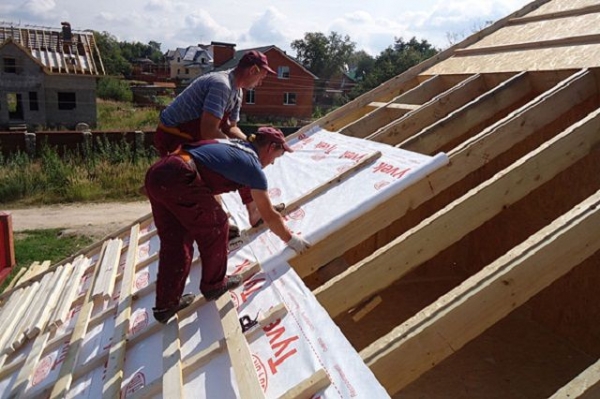

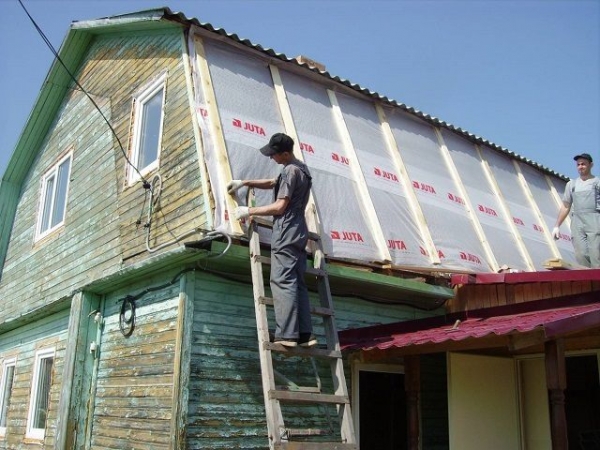

Гидроизоляционная пленка настилается поверх уложенного между стропил утеплителя. Если для настила выбрана «дышащая» мембрана, то можно не предусматривать зазор между ней и утеплительным материалом. При выборе полиэтиленовой пленки перед ее закреплением, для создания вентиляционного зазора, на стропила закрепляются контррейки толщиной примерно 30 ÷ 50 мм, а на них уже будет закрепляться гидроизоляционный материал. Особенно это важно учесть, если для кровли будет использовано одно из металлических покрытий — металлочерепица или профнастил.

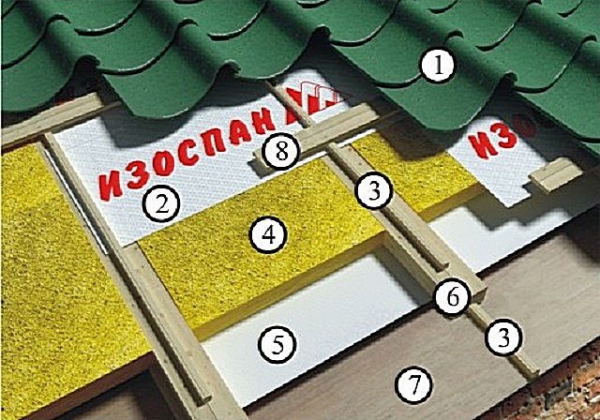

«Кровельный пирог» под металлочерепицу

На представленной схеме показан «кровельный пирог» с использованием паропроницаемой «дышащей» супердиффузной гидроизоляцией «Изоспан». Он состоит из следующих элементов:

1 – Металлочерепица.

2 – Ветро-гидрозащитная супердиффузная мембрана.

3 – Контррейки.

4 – Слой термоизоляции (минеральная вата).

5 – Пароизоляционная пленка.

6 – Стропила.

7 – Обшивка чердачного помещения.

8 – Обрешетка, на которую крепится кровельное покрытие.

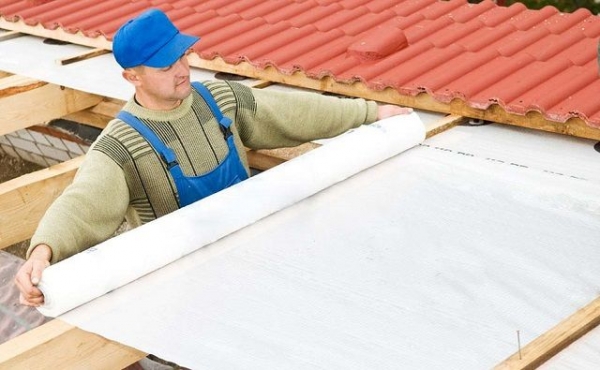

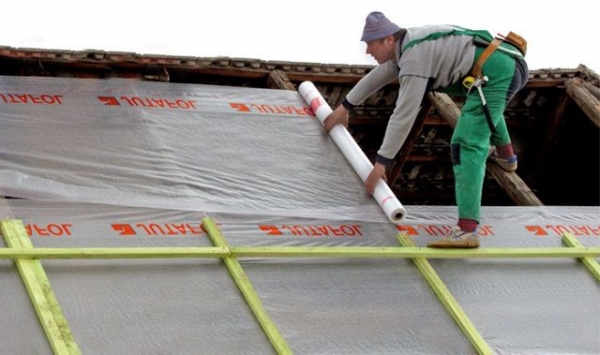

Настил гидроизоляционной пленки осуществляется горизонтальными полосами, начиная снизу, и последовательно перемещаясь от карниза вверх, к коньку

• Если приобретена гидроизоляционная пленка шириной в 1500 м, то ее монтаж на скатную стропильную систему осуществляется от карниза. Пленку расстилают поперек стропил, то есть вдоль линии карниза, ровно, без складок, и закрепляют ее на каждой из стропильных ног с помощью скобок степлера.
• Если выбрана антиконденсатная пленка, то ее не натягивают, а, наоборот, укладывают таким образом, чтобы в межстропильном пространстве она провисала на 10÷20 мм.

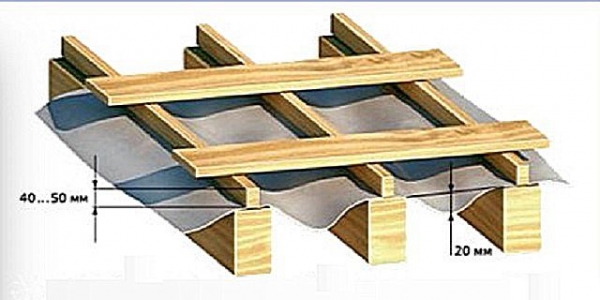

Гидроизоляционная антиконденсатная пленка должна слегка провисать между стропильными ногами

Эта разновидность мембраны должна располагаться на расстоянии порядка 40÷60 мм от утеплителя, поэтому при ее выборе необходимо предусмотреть соответствующую ширину стропильной доски и толщину утеплителя. Полотна антиконденсатной пленки, после их настила, обязательно склеиваются между собой специальным влагостойким скотчем.

Второе полотно гидроизоляции настилается выше первого и накладывается на него внахлест. Размер нахлеста будет зависеть от уклона крыши. Рекомендуемые параметры нахлестов материала можно найти в представленной ниже таблице:

Уклон крыши (градусы)	Величина горизонтального нахлеста, мм	Величина вертикального нахлеста, мм
до 21	200	100
22÷30	150	100
свыше 31	100	100

В некоторых случаях, например, на коротких участках кровли, там, где расстояние между стропилами это позволяет, гидроизоляция может закрепляться и вертикально, но при этом также соблюдается размер нахлеста, указанный в таблице, в зависимости от угла уклона крыши.

• Полотна настилаются по описанному принципу до верха крыши, а на конек настилается полотно, которое будет находить сразу на оба ската. Так как полотно должно быть уложено внахлест, на ниже закрепленные листы, коньковую часть крыши гидроизолируют в последнюю очередь.

Очень важный нюанс! Полностью закрывать конек пленкой допустимо только лишь в том случае, если используется супердиффузная мембрана, с показателями паропроницаемости не менее 1000 ÷ 1200 г/м² в сутки.

Полностью перекрывать конек гидроизоляцией можно исключительно тогда, когда применяется супердиффузная мембрана

При использовании какого бы то ни было другого пленочного материала, между полотнами гидроизоляции в области конька обязательно делается разрыв порядка 200 мм – он необходим для обеспечения нормальной вентиляции и испарения конденсата.

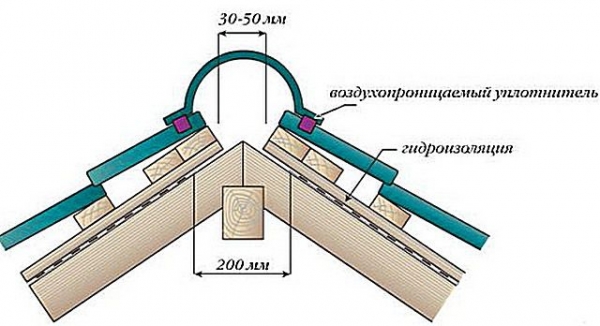

Вентиляционный разрыв между полотнами гидроизоляции на коньковом стыке скатов кровли

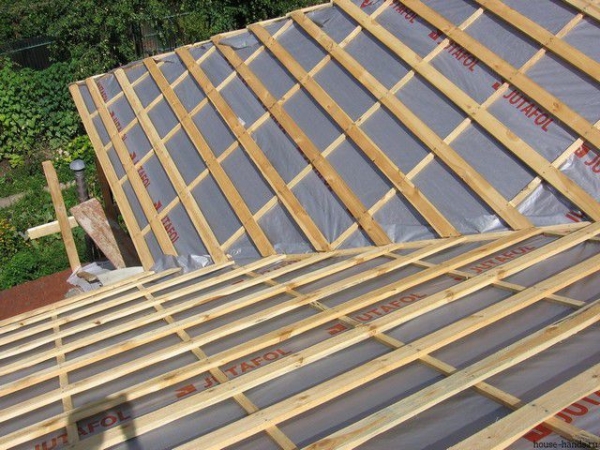

• После того как мембрана будет закреплена, сверху нее на стропила закрепляется контробрешетка, которая представляет собой рейки 30×20 или 40×25 мм. Их крепят к стропилам с помощью саморезов.
• Сверху контробрешетки закрепляются доски обрешетки под установку кровельного покрытия. Шаг обрешетки зависит от выбора кровельного покрытия, она может быть редкой, частой или сплошной.

Например, если для покрытия крыши выбирается мягкая битумная черепица, то устанавливается сплошная обрешетка из досок или фанеры толщиной в 10÷15 мм. В этом случае, сверху нее дополнительно настилается еще один слой гидроизоляции, и для этого часто применяются такие материалы, как пергамин или же технониколь. Если применяется гидроизоляция на битумной основе, например, пергамин, то края полотен укладываются на, нанесенную на сплошную обрешетку битумную мастику, которая защитит от проникновения влаги под гидроизоляцию.

Настил дополнительного слоя внешней гидроизоляции на сплошную обрешетку

• Для жесткого кровельного материала, в зависимости от размера его листов, на контробрешетку крепятся доски редкой или частой обрешетки. Самый распространенный размер ее шага установки элементов обрешетки 350÷400 мм.

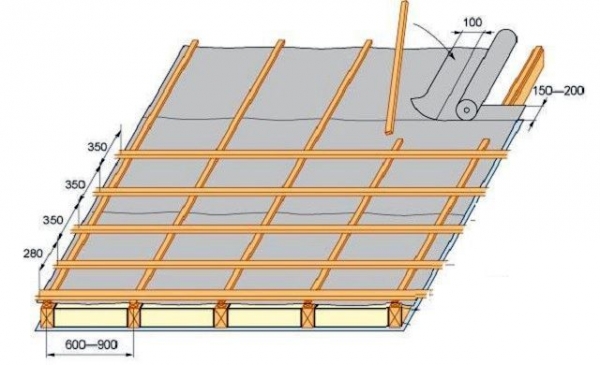

На этой иллюстрации, помимо шага обрешетки, показан размер нахлеста полотен, как по горизонтали, так и по вертикали.

• Сверху обрешетки настилается и закрепляется выбранный кровельный материал.

Организация отвода конденсированной влаги

Отдельно необходимо сказать о закреплении гидроизоляционной пленки на карнизной доске, так как конденсат, образовавшийся под кровельным покрытием, и не испарившийся в атмосферу, должен отводиться в водосточный желоб. Если этого не предусмотреть, влага может попадать под карнизную доску, где может образоваться грибок, что приведет к разрушению древесины.

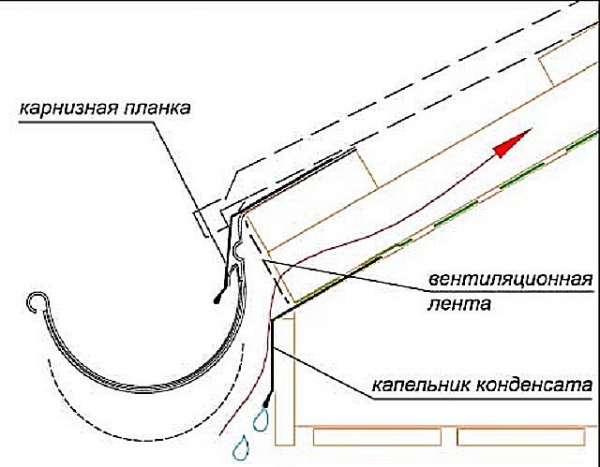

Схема организации отвода конденсата в водосточный желоб

На этой схеме представлена конструкция системы отвода конденсата из-под кровли по гидроизоляционному материалу, заведенному и на карнизную металлическую планку, по которой вода и будет стекать в желоб.

Если конструкция желоба имеет сплошное крепление к карнизной доске, то гидроизоляционный материал может быть закреплен сразу к ней и пропущен под металлической планкой.

В данном случае конденсат отводится ниже водосточного желоба, по специальному капельнику

Другой вариант отведения конденсата формируется с помощью установки специального металлического элемента — капельника, который скреплен с гидроизоляционным материалом и выведен под сточным желобом.

Гидроизоляция ендовы



Особого внимания требует гидроизоляция ендовы

Проблемным местом крыши можно назвать ендову – перелом ската, то есть стык двух плоскостей под определенным, который осуществляется под определенным внутренним углом. Обрешетка, формирующая ендову — это две или четыре доски, скрепленные между собой под углом стыка скатов крыши.

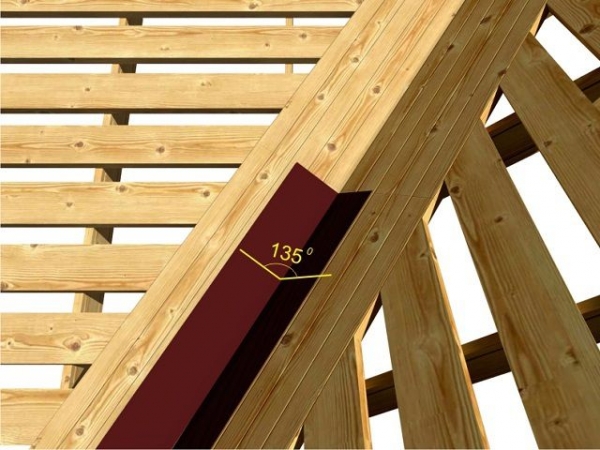

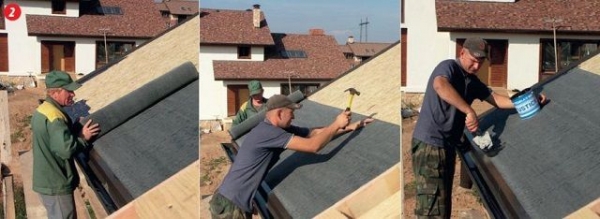

Ендова для начала полностью «одевается» полосой гидроизоляции  сверху донизу.

Перед монтажом общей гидроизоляции на обрешетку скатов крыши, на доски ендовы настилается цельное полотно гидроизоляционного материала от конька до карнизных планок. Оно должно быть равномерно распределено на обе стороны ендовы и надежно на них закреплено с помощью битума, скобок или же водостойкого строительного скотча.

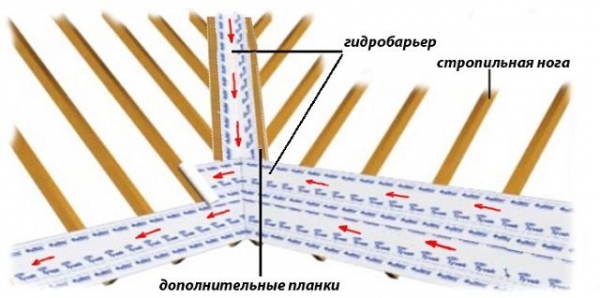

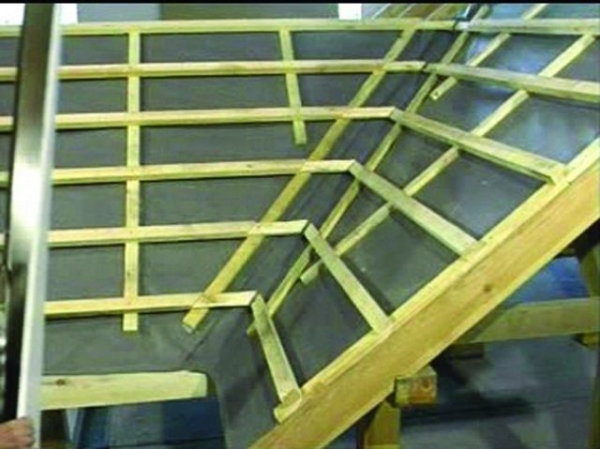

Последовательность гидроизоляции скатов кровли в районе ендовы

Только после завершения монтажа пленки на ендову, полотна гидроизоляции начинают закрепляться на стропила скатов крыши от карниза. Горизонтальные полотна настилают сверху вертикального гидробарьера, закрепленного на ендове, таким образом, здесь обязательно формируется двойной слой гидроизоляции. Только после этого в желоб между скатами укладывается металлический элемент ендовы, по которому и будет осуществляться сток воды.

Монтаж пароизоляционных пленок

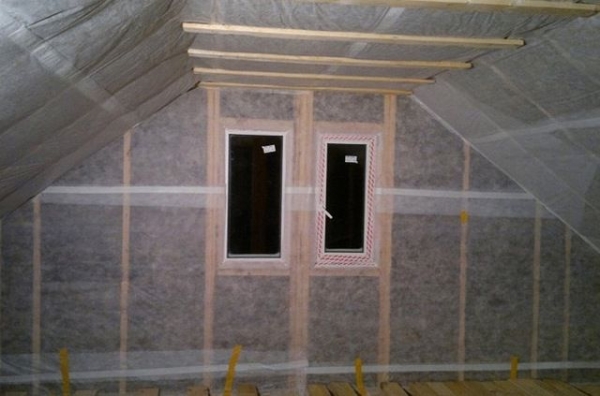

Паронепроницаемые гидроизоляционные плёнки могут использоваться и в качестве пароизоляции, но принцип их монтажа – уже совершенно иной. Чтобы понять разницу, будут приведены основные технологические приемы пароизоляции кровли изнутри.

Существует два основных способа монтажа пароизоляционной мембраны — со стороны чердака и с наружной стороны. Первый способ — более технологичен и его используют чаще, так как, выполняя работы, мастер видит всю стропильную систему, что практически исключает совершение ошибок.

Установка пароизоляции со стороны крыши

Работы проводятся в следующем порядке:

Иллюстрация	Краткое описание выполняемой операции

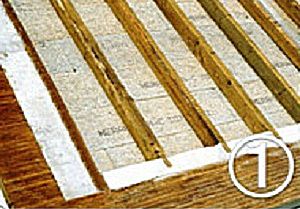

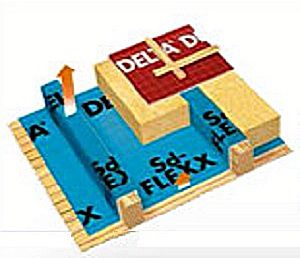

	Данная схема представляет расположение всех элементов кровельного «пирога».
	Если выбран первый вариант закрепления пароизоляции, то начинать нужно с обшивки скатов стропильной системы со стороны чердака. Они могут быть обшиты вагонкой, фанерой или гипсокартоном. Отделочный материал фиксируется на стропилах, или же на закрепленной на них обрешетке. Именно внутренняя отделка станет основой для настила с наружной стороны кровельного каркаса пароизоляции и утеплительного материала.

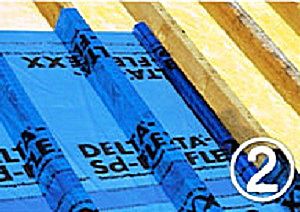

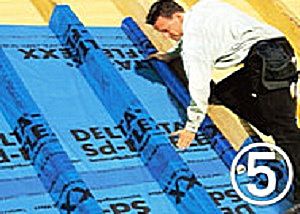

	Итак, с наружной стороны на подготовленную основу укладывается тонкий слой утеплителя, его толщина может составлять 15÷20 мм. Этот слой защитит пароизоляционную пленку от проколов и повреждения саморезами, которыми закреплялась внутренняя отделка. Если же острые элементы отсутствуют, то слой утеплителя необязателен. Далее, начиная от карниза, на все поверхности основы и стропил настилаются полотна пленки. Закрепляют материал с помощью степлера и скоб.

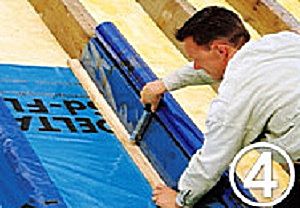

	Чтобы пленка плотно прилегала на стыках стропил и внутренней обшивки, ее сначала аккуратно прижимают в углу с помощью бруса, который поможет хорошо ее расправить.
	Затем, пленка скобами закрепляется на стропилах. Таким образом, настилается первое полотно пароизоляции.

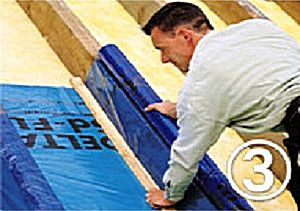

	Следующим шагом укладывается второе полотно материала, внахлест на нижнее. Размер нахлеста, так же, как и при монтаже гидроизоляции, зависит от угла уклона крыши, и вполне можно руководствоваться параметрами, указанными в выше представленной таблице.

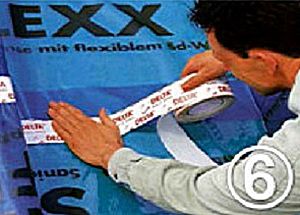

	После укладки полотен их нахлеста надежно герметизируются между собой с помощью специального водостойкого скотча.

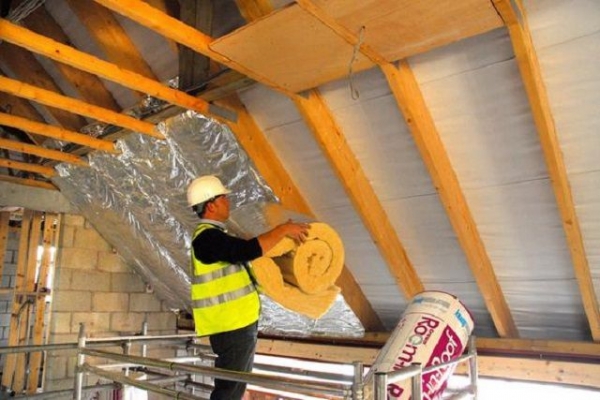

После монтажа пленки, между стропил укладывается утеплитель, который далее покрывается гидроизоляцией, обшивается обрешеткой, поверх которой настилается кровельное покрытие.

У подобного подхода есть и свой существенный недостаток.  Он заключается в том, что выбрав этот вариант монтажа, работу придется провести за один день, или же подгадать период, в течение которого гарантированно не пойдет дождь.

Установка пароизоляции со стороны чердака

Во втором варианте закрепление пароизоляции осуществляется изнутри чердачного помещения, и проводят эту работу уже после завершения монтажа кровельных материалов. В этом случае, процесс проходит в следующем порядке:

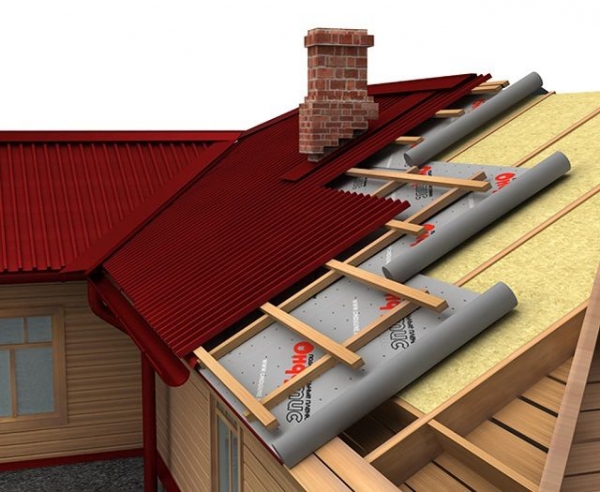

• Первым шагом на стропила настилается гидроизоляционная мембрана.
• Затем, материал закрепляется на стропилах рейками контробрешетки.
• Далее на рейки фиксируются доски обрешетки.
• На них монтируется кровельное покрытие и закрывается конек.

Теперь, когда стропильная система закрыта от атмосферных воздействий, можно спокойно заниматься ее утеплением со стороны чердака.

Укладка утеплительных матов между стропильными ногами

• Между стропил устанавливаются маты утеплительного материала, их прижимают к полотнам гидроизоляционной пленки, закрепленной снаружи.
• Затем, утеплитель затягивается пароизоляционной мембраной. Ее можно закрепить горизонтально или вертикально на стропила. Если фиксация будет производиться горизонтально, то начинать крепление пленки нужно снизу. Второе полотно растягивается и закрепляется внахлест на 150÷200 мм на первое, и так процесс повторяется до верха.
• После того, как пароизоляция будет закреплена, полотна между собой проклеиваются скотчем.

Стены мансардного помещения, полностью закрытые пароизоляционной пленкой

• Затем, сверху пленки устанавливается обрешетка из бруса, на которую будет закрепляться обшивка чердачного помещения.

Этот вариант комфортнее первого в исполнении, так как половина работы проводится в безопасных условиях, под готовой крышей.

В заключение хотелось бы еще раз напомнить, что не стоит приобретать без разбора любой материал, который называется гидроизоляционным. Необходимо подойти к выбору со всей ответственностью, изучив заранее характеристики и определившись, какая из пленок подходит больше для конкретного покрытия.

Видео: наглядный пример проведения гидроизоляции крыши паропроницаемой мембраной «FAKRO EUROTOP»
