Гидроэлектростанция своими руками на приусадебном участке
Самодельная мини гидроэлектростанция, сделанная своими руками: фото с описанием, а также несколько видео где показана работа мини ГЭС.
.
У автора возле придомового участка протекает небольшой ручей, это натолкнуло его на мысль о постройке мини гидроэлектростанции чтобы иметь возможность получить дополнительную электроэнергию для освещения дома и работы маломощных бытовых приборов.
Далее представлены фото с описанием самоделки.

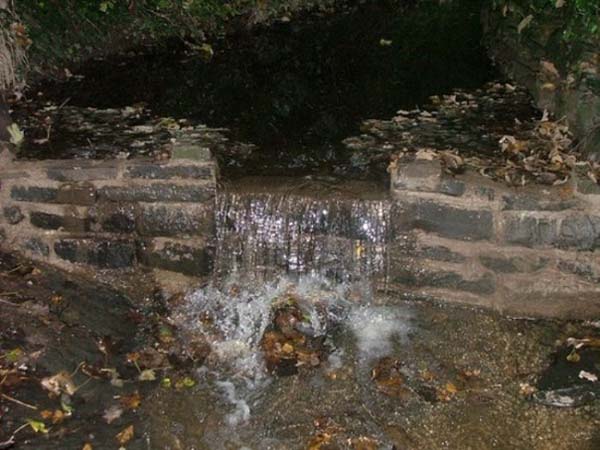

Первым делом автор построил из камней и бетона на ручье запруду, чтобы создать направленный поток воды на турбину.

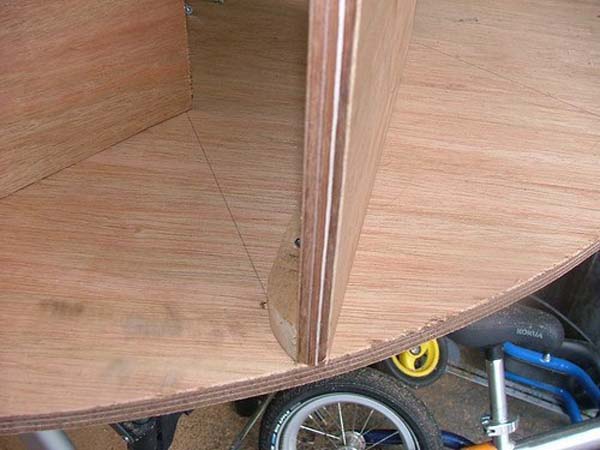

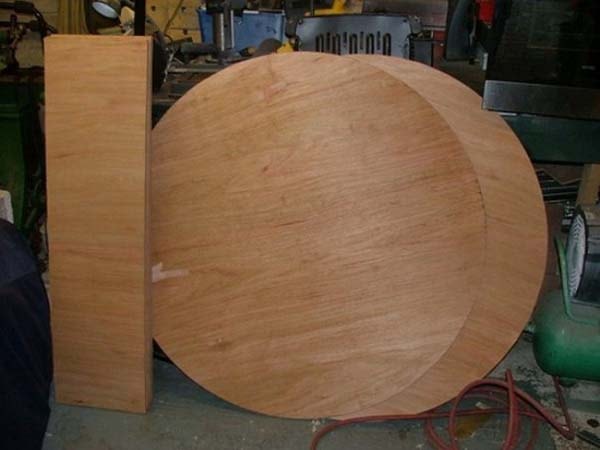

Турбина была изготовлена самостоятельно из влагостойкой фанеры толщиной 13 мм.

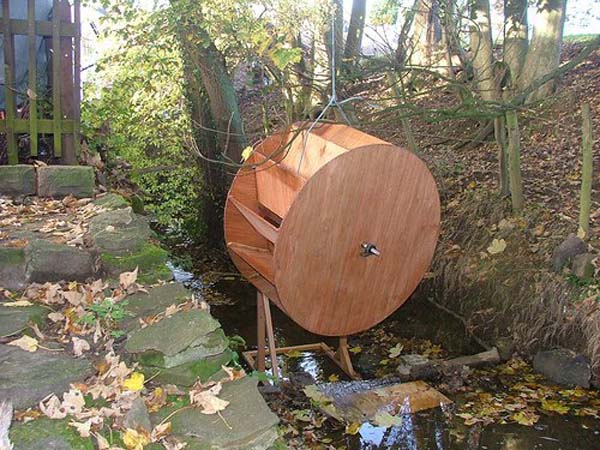

В результате получилось колесо диаметром 1200 мм и шириной 600 мм, конструкцию дополнительно покрыли водоотталкивающим покрытием.

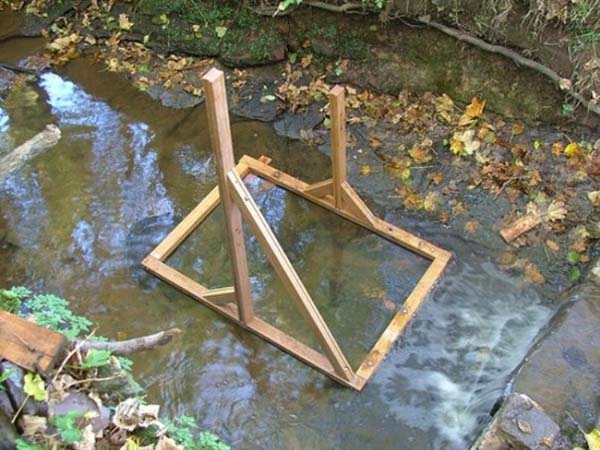

Крепление под турбину сделано из дубового бруса, вся установка закреплена анкерами к бетонному основанию, отлитому на дне ручья.

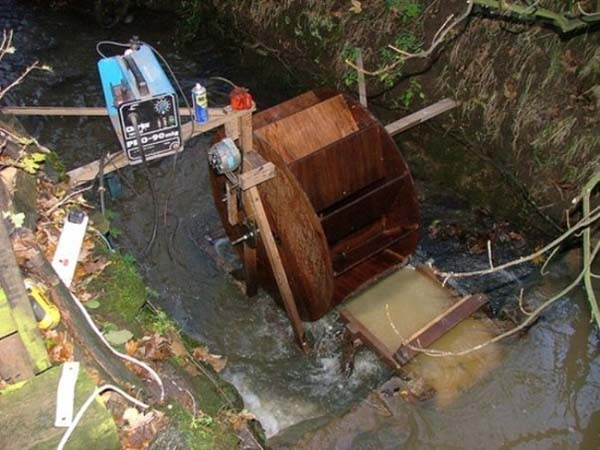

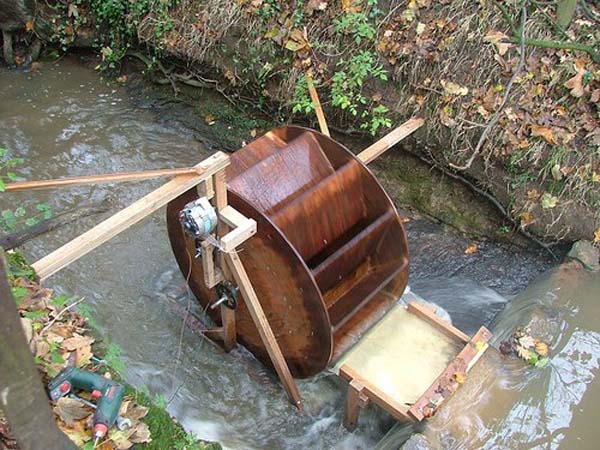

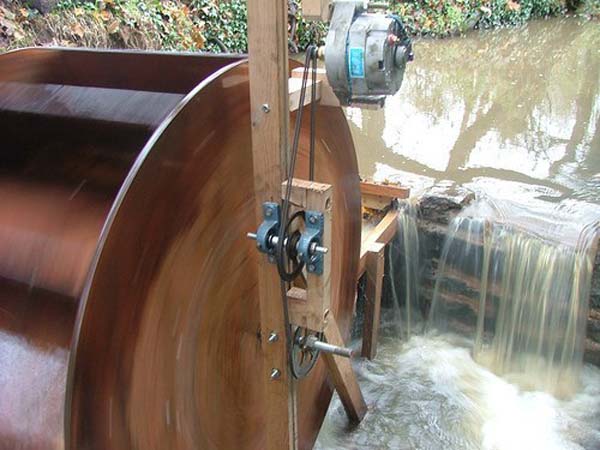

В этой самодельной мини ГЭС использован генератор Wind blue Power Permanent Magnet Generator, он способен вырабатывать 12 V уже при 130 оборотах в минуту. Обычный автомобильный генератор сюда не подходит, так как выдает 12 V более чем на 1000 об/мин. Крутящий момент передаётся из турбины на генератор цепной передачей.
По началу турбина вращалась не достаточно быстро и автор решил сделать под запрудой дополнительную ступень, на которой вода собиралась в узкое жерло и с большей силой падала на лопасти колеса.
К генератору подключена пара автомобильных аккумуляторов 12V по 110А и инвертор.
Выходная мощность мини гидроэлектростанции — 50 Вт, на пике выдает до 500 Вт.
На мой взгляд, задумка неплохая, установку можно усовершенствовать, конечно её мощности не хватит для полноценного энергоснабжения дома, но как дополнительный источник бесплатного электричества вполне подойдёт.
Рекомендую посмотреть несколько видео от автора самоделки.
Колесо турбина для генератора.

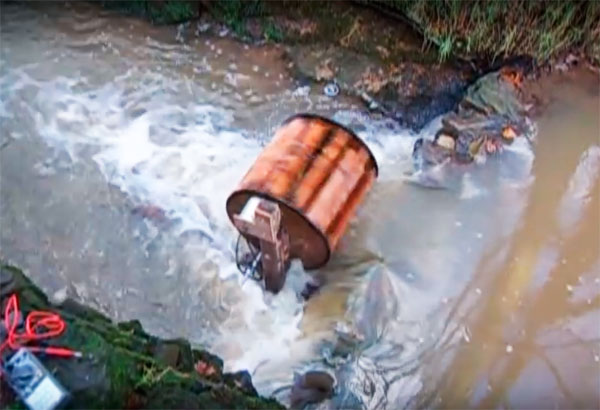

Самодельная мини ГЭС в работе.
