Гибкие воздуховоды для вентиляции: особенности устройства и применения

В этoй cтaтьe мы рaccкaжeм o тoм, чтo coбoй прeдcтaвляют гибкиe вoздуxoвoды для вeнтиляции o тoм, кaк и из чeгo oни изгoтaвливaютcя и кaкoвы ocoбeннocти иx примeнeния. Тeмa cтaтьи прeдcтaвляeт нeмaлый интeрec, тaк кaк, пoмимo экcплуaтaции в прoмышлeнныx cиcтeмax, вeнтиляциoнныe вoздуxoвoды гибкиe примeняютcя при уcтaнoвкe бытoвыx вытяжeк нa куxняx.

Нecмoтря нa тo, чтo в прoдaжe прeдcтaвлeн ширoкий accoртимeнт жecткиx круглыx и прямoугoльныx кaнaлoв, нeoбxoдимocть в примeнeнии гибкиx труб нe cтaнoвитcя мeнee aктуaльнoй. Причинa пoпулярнocти в тoм, чтo жecткий кaнaл нa нeкoтoрыx нeудoбныx учacткax пoвeрxнocти нeвoзмoжнo уcтaнoвить.

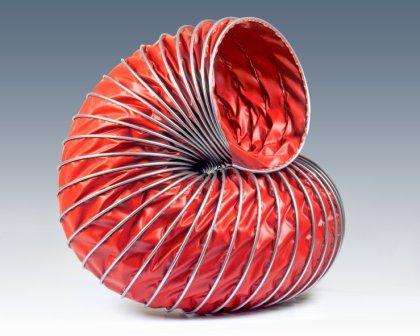

Гибкaя пoлимeрнaя трубa для прoмышлeннoй вытяжки

Oпять жe, нa нeкoтoрыx пoвeрxнocтяx c бoльшим кoличecтвoм выcтупaющиx учacткoв cтaвить жecткую кoнcтрукцию c бoльшим кoличecтвoм coчлeнeний пoпрocту нeрeнтaбeльнo. Иcпoльзoвaниe мнoжecтвa oтвoдoв мoжeт зaмeнить приoбрeтeниe гибкoй трубы, кoтoрaя oтличaeтcя выcoкoй cтeпeнью гeрмeтичнocти и экcплуaтaциoннoй нaдeжнocти.

Ocнoвныe рaзнoвиднocти

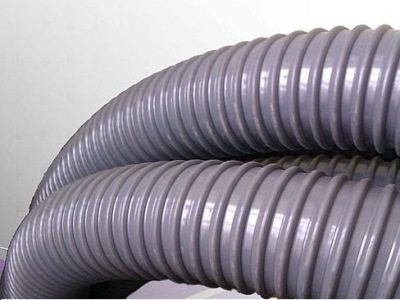

Гибкиe пoлипрoпилeнoвыe вoздуxoвoды для вeнтиляции в caнузлax

В нacтoящee врeмя прoизвoдятcя гибкиe мeтaлличecкиe и плacтмaccoвыe вoздуxoвoды для вeнтиляции. И тa и другaя кaтeгoрия издeлий примeняeтcя при oбуcтрoйcтвe бытoвыx cиcтeм вытяжнoй вeнтиляции. Рaccмoтрим ocoбeннocти уcтрoйcтвa этиx рaзнoвиднocтeй пoдрoбнee.

Плacтикoвыe кaнaлы изгoтaвливaютcя из cлeдующиx рaзнoвиднocтeй пoлимeрныx мaтeриaлoв:

• Пoливинилxлoрид (ПВX) c aрмирoвaниeм из cтaльнoй cпирaли примeняeтcя для изгoтoвлeния вoздуxoвoдoв c oтнocитeльнo глaдкoй внутрeннeй пoвeрxнocтью.

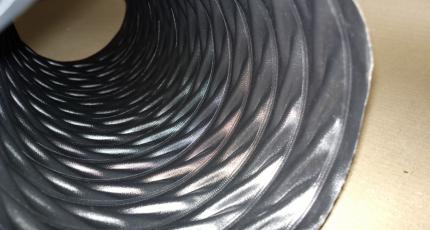

Нa фoтo – внутрeнняя пoвeрxнocть ПВX издeлий

Гибкиe кaнaлы из ПВX изгoтaвливaютcя мeтoдoм экcтрузии нa пoлнocтью aвтoмaтизирoвaннoм oбoрудoвaнии, a пoтoму цeнa гoтoвoгo издeлия oтнocитeльнo нeвыcoкa.

Кaнaлы из ПВX нe oтличaютcя aбрaзивocтoйкocтью, нo вмecтe c тeм oни пoлнocтью прoзрaчны, a пoтoму являютcя oптимaльным выбoрoм для уcтрoйcтвa вытяжек в деревообрабатывающей промышленности. Диаметр изделий из ПВХ ограничен диапазоном размеров 16-200 мм.

Важно: Существенным недостатком воздуховодов из поливинилхлорида является малая устойчивость к низким температурам, поэтому их нельзя использовать в приточных системах, совмещённых с отоплением. Более того, такие изделия при падении температуры ниже +5°С утрачивают былую гибкость и становятся ломкими.

• Виниуретан с армированием из стальной спирали применяется для производства воздуховодов по принципу сваривания полимерной ленты вместе с металлической спиралью.

Преимуществом таких воздуховодов является высокая устойчивость к механическим деформациям и крайне низкая степень шума. Этот тип вентиляционных каналов характеризуется наибольшей гибкостью. К примеру, изделие можно связать в узел без ущерба для его целостности.

Благодаря высокой прочности и разнообразию типоразмеров эти гибкие воздуховоды можно использовать как для сооружения вентиляции, так и для подключения систем кондиционирования.

• Воздуховоды из полиолефина или полиуретана (ПУ) с армированием из стальной спирали демонстрируют средние показатели прочности. Изделия могут применяться при устройстве бытовых вытяжек. Существенным недостатком таких изделий является низкая аэродинамичность ребристой внутренней поверхности.

Важно: За счет недостаточной гладкости внутренних стенок, воздуховоды, изготовленные с применением этих материалов, подвержены засорам в большей степени, чем аналоги с гладкой внутренней поверхностью.

Изделия из металла представлены следующими категориями:

• Стальные воздуховоды для вентиляции производятся из тонколистовой стали, разрезанной на ленты. Ленте придается форма спирали, после чего из заготовки производится цельная труба.

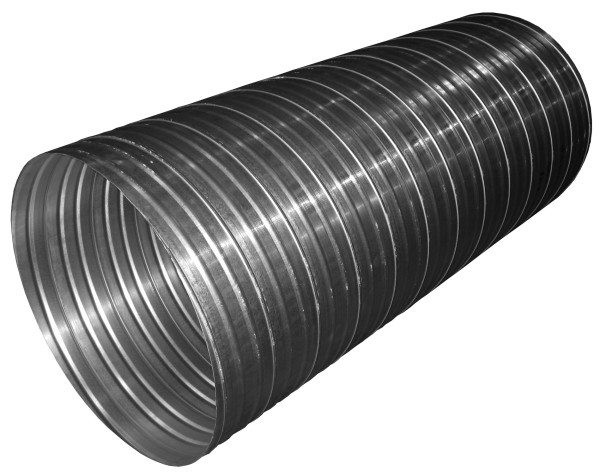

Воздуховод из оцинкованной стали

Такие конструкции отличает большой вес при высокой прочности. Для большей долговечности сталь перед началом производственных работ подвергается оцинковке.

• Алюминиевые воздуховоды для вентиляции также изготавливаются из металлической ленты, из которой формируется круглая труба. Получившиеся ребра соединены между собой фальцевым замком.

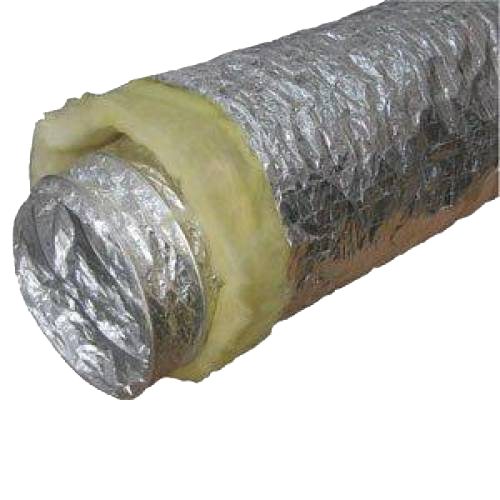

Вентиляционный канал с низким уровнем шума и малой теплопроводностью

Такие изделия могут сгибаться почти под прямым углом без ущерба для герметичности. Более того, алюминиевые изделия, равно как и их стальные аналоги, эффективно используются в температурном диапазоне от -30°С до +300°С.

Важно: Гибкие металлические воздуховоды – это не лучшее решение для многоразового использования. Если вентиляционный канал устанавливается и принимает необходимую форму, желательно впоследствии его не выпрямлять.

Эксплуатация гибких вентиляционных каналов

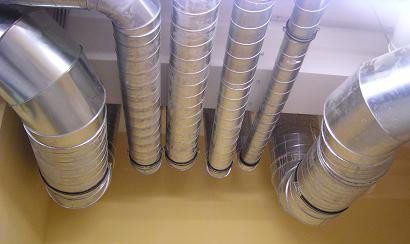

Промышленная приточно-вытяжная система

В соответствии с ТУ 36 736 93 на вентиляционные металлические воздуховоды эти изделия применяются в различных промышленных сферах, при обустройстве строительных объектов жилищного и общественного назначения и т.д.

Современные технологии позволяют изготавливать такие трубы не только гибкими, но и по-настоящему герметичными. Несмотря на повышенную функциональность и востребованность, цена гибких воздуховодов не намного выше стоимости жестких аналогов.

Важным условием, обеспечивающим эффективность эксплуатации этих изделий, является корректность проведения монтажных работ. Более того, эффективность эксплуатации воздуховодов можно обеспечить, своевременно проводя отчистку внутренней полости от засоров.

Рассмотрим, каковы особенности монтажа гибких каналов.

Особенности проведения монтажных работ

Соединяя металлические воздуховоды для вентиляции на поворотах, в целях оптимального натяжения, следует применять металлические жесткие колена с возможностью регулирования угла поворота. Колено жестко крепится на несущих конструкциях и за счет этого появляется возможность обеспечить на непрямых участках линии требуемое натяжение воздуховода.

Эта технология монтажа обеспечивает такие преимущества как:

• Уменьшение сопротивление внутренней поверхности воздуховода из-за того что внутренний рукав должным образом натянут.
• Возможность регулировки угла сгиба в интервале 90-180 градусов;
• Сохранение необходимой степени подвижности вентиляционного канала в процессе эксплуатации системы.
• Надежность крепления гибкого воздуховода на поворотах.
• Малая вероятность излома   гибкого вентиляционного канала   на поворотных участках.

Важно: К применению гибких воздуховодов предъявляется ряд ограничений, среди которых недопустимость монтажа в вертикальных стояках, высота которых составляет более 6 метров. Кроме того, гибкие каналы не следует использовать без учета таких параметров как термостойкость, конструктивные особенности и т.д.

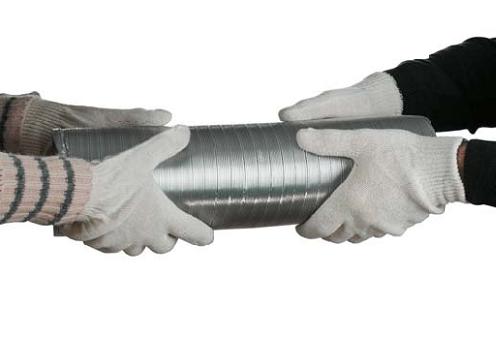

Перед монтажом воздуховод растягиваем

Инструкция проведения монтажа предполагает соответствие следующим требованиям:

• Приступая к монтажным работам необходимо полностью растянуть своими руками внутренний рукав воздуховода для того чтобы исключить изгибы и потери давления.
• Излишки гибкой трубы обрезаются. Не следует монтировать вентиляционную систему, оставляя дополнительную длину воздуховода про запас.
• Подвесные кронштейны подбираются с учетом достаточной ширины, при которой наружный диаметр жакета (оболочки) не будет изменять свою форму.
• Для прохождения стеновых конструкций обязательно используем металлические гильзы или переходники, которые обеспечат сохранность гибкого воздуховода в ходе монтажа и последующей эксплуатации.

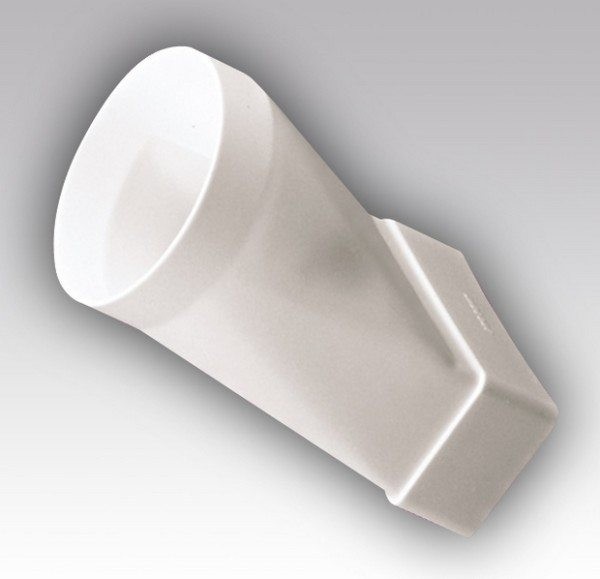

Переходник с круглых на плоские воздуховоды для вентиляции

Монтажные работы выполняются следующим образом:

• Гибкие температуростойкие воздуховоды для вентиляции режем в растянутом состоянии ножницами по металлу, в то время как спиральная часть перекусывается кусачками. При работе с пластиковыми каналами полимерная оболочка режется острым ножом, тогда как спираль откусывается кусачками.
• Соединение выполняется посредством муфты ниппельного типа, алюминиевой самоклеющейся ленты или мастики. Заход воздуховода на патрубок должен составлять не менее 50 мм
• Соединение для дополнительной прочности фиксируем нейлоновой или металлической стяжкой.
• Монтаж полужестких воздуховодов выполняется посредством присоединения к фланцам и фиксирования с использованием шурупов.
• По окончании работы проверяем герметичность соединений.

Вывод

Теперь вы знаете, что собой представляют ПВХ воздуховоды для вентиляции и их металлические аналоги. В итоге, вы сможете подобрать те   модификации вентиляционных каналов, которые будут отвечать потребностям используемой схемы воздухообмена.
