Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

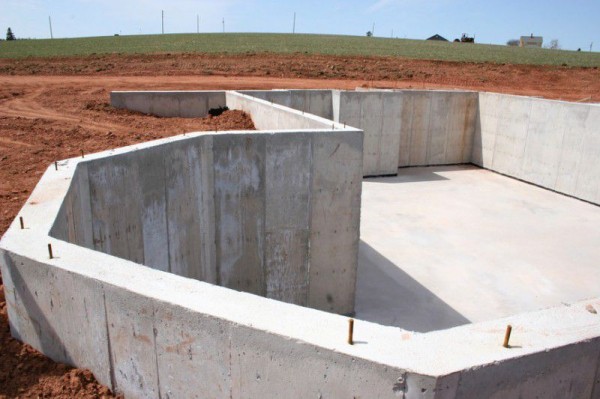

Фундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

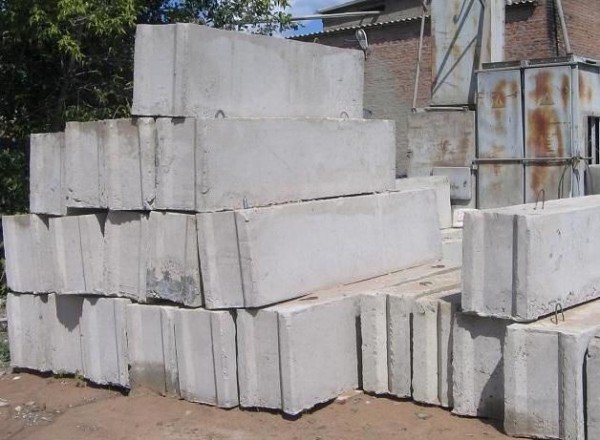

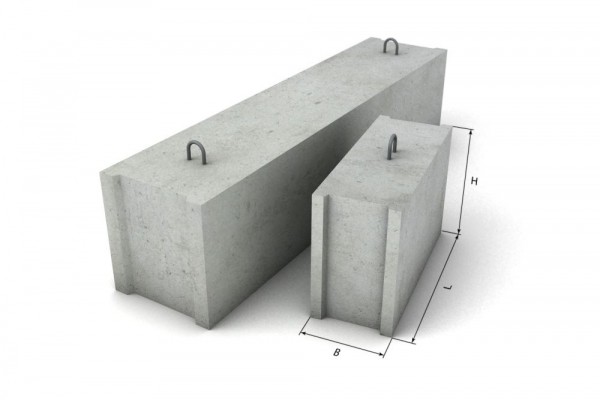

Блоки ФБС

Блоки ФБС	Длина	Ширина	Высота	Вес
ФБС-9-3-6т	88	30	58	350
ФБС-9-4-6т	88	40	58	470
ФБС-9-5-6т	88	50	58	590
ФБС-9-6-6т	88	60	58	700
ФБС-12-3-6т	118	30	58	460
ФБС-12-4-3т	118	40	28	310
ФБС-12-5-3т	118	50	28	390
ФБС-12-5-6т	118	50	58	790
ФБС-12-6-3т	118	60	28	460
ФБС-12-6-6т	118	60	58	960
ФБС-24-3-6т	238	30	58	970
ФБС-24-4-6т	238	40	58	1300
ФБС-24-5-6т	238	50	58	1630
ФБС-24-6-6т	238	60	58	1960
ФБС-12-4-6т	118	40	58	640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

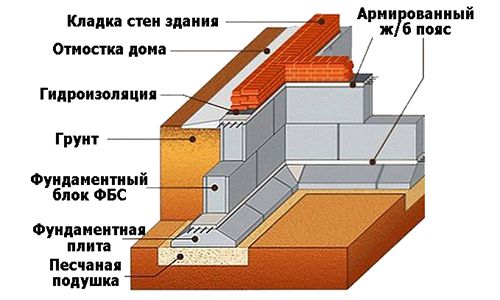

Схема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

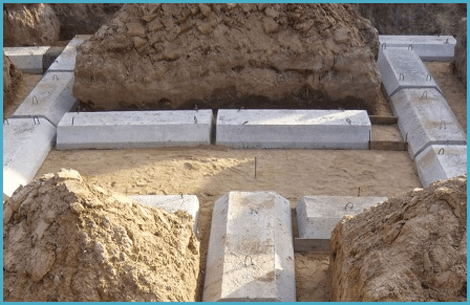

Фундамент из блоков

Фундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

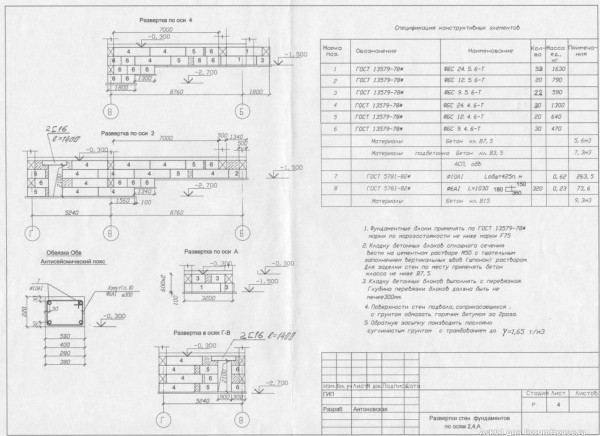

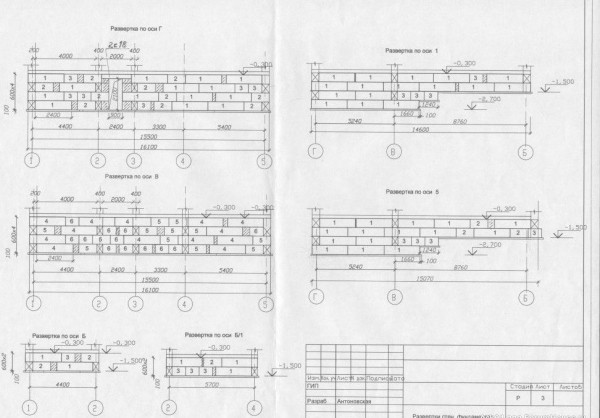

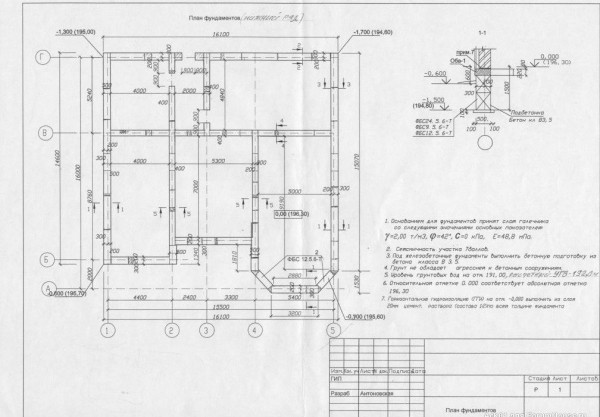

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

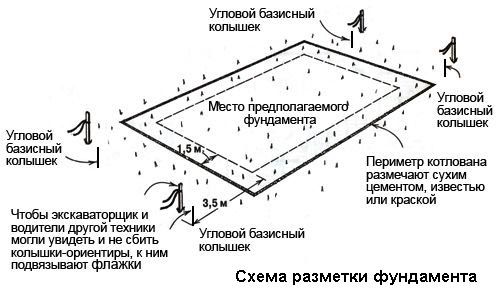

Схема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

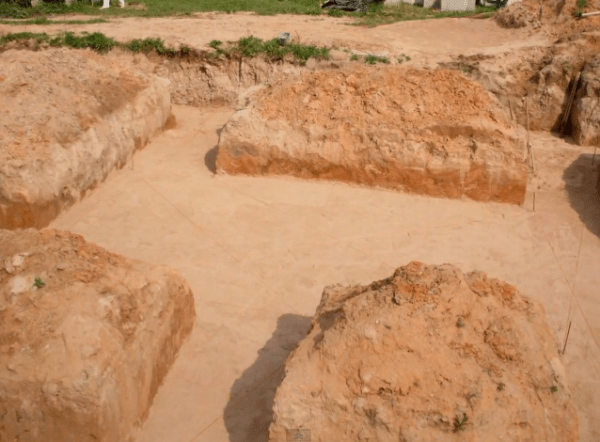

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

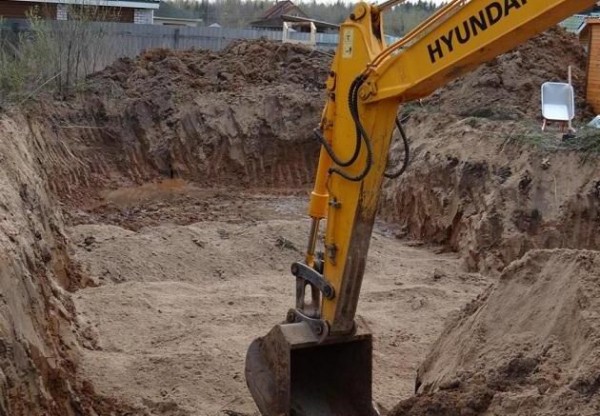

Роем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

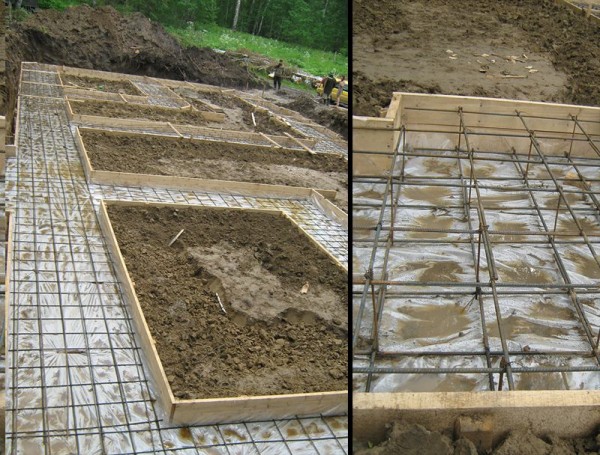

Четвертый этап – монтаж опалубки и армирование

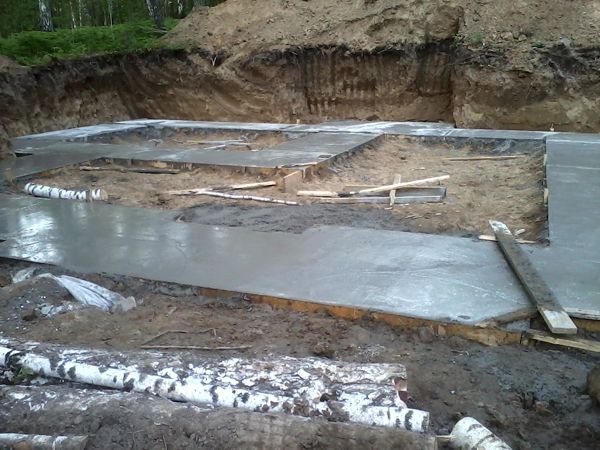

Фундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лента

Фундаментная лента

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

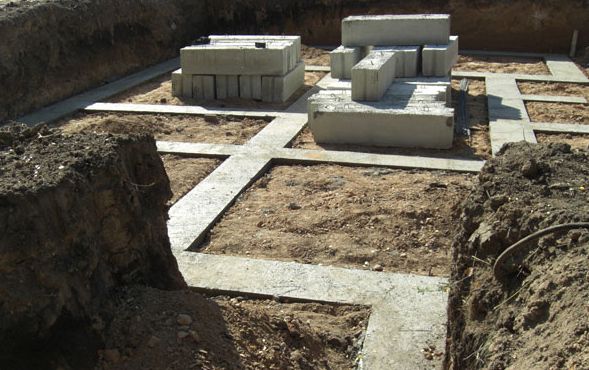

Переходим к укладке блоков

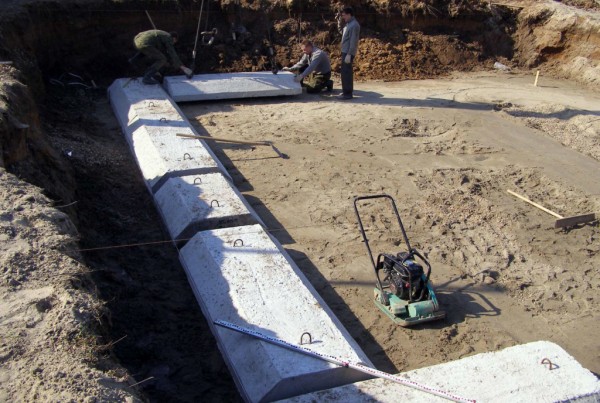

Шестой этап – укладка блоков

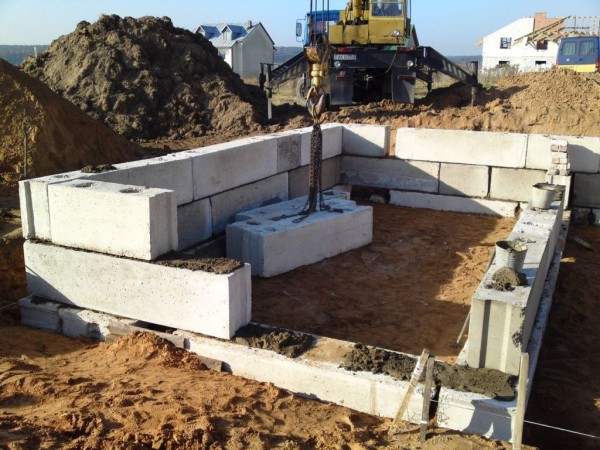

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

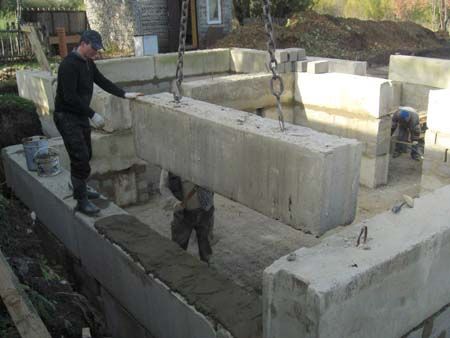

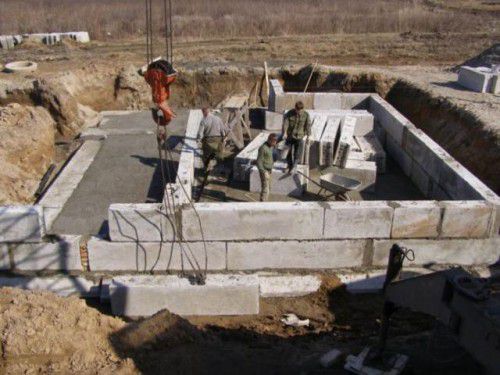

Монтаж блоков ФБС

Монтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

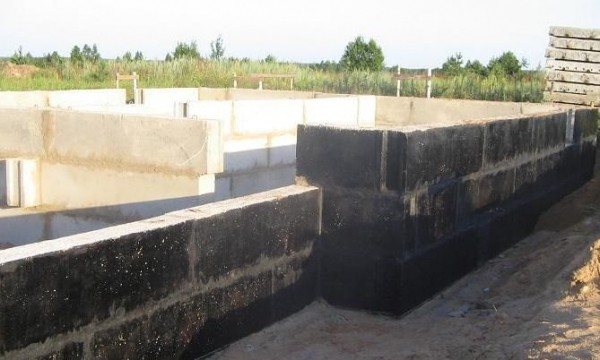

Гидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

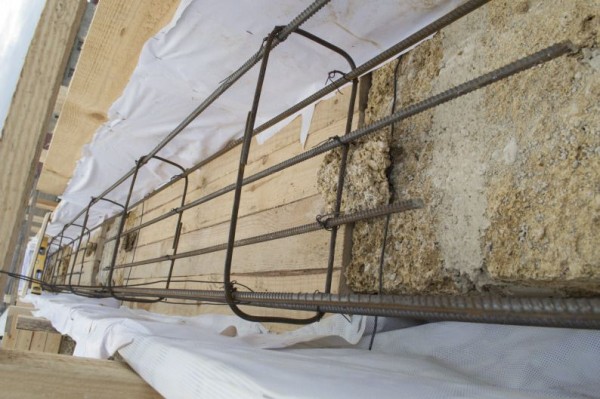

Армопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

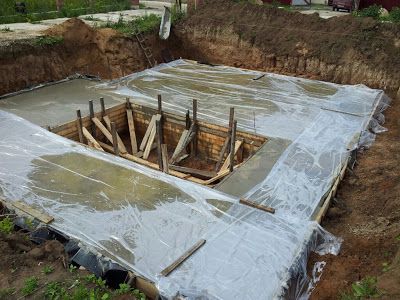

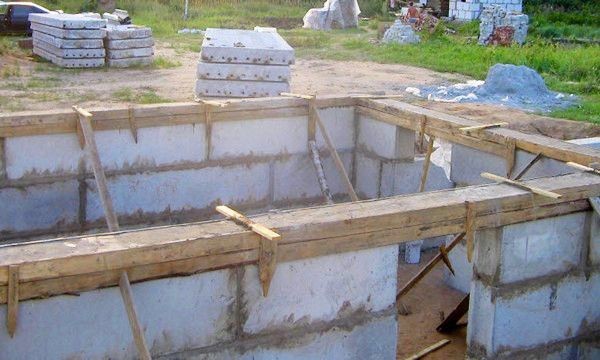

Пример опалубки армопояса

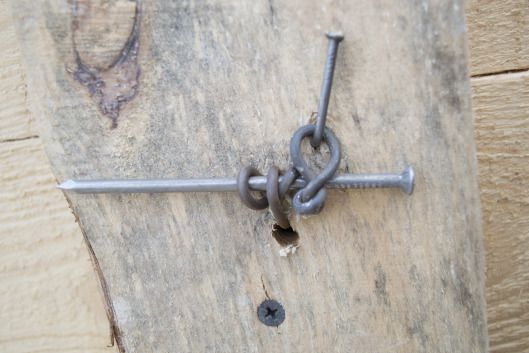

Чтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубки

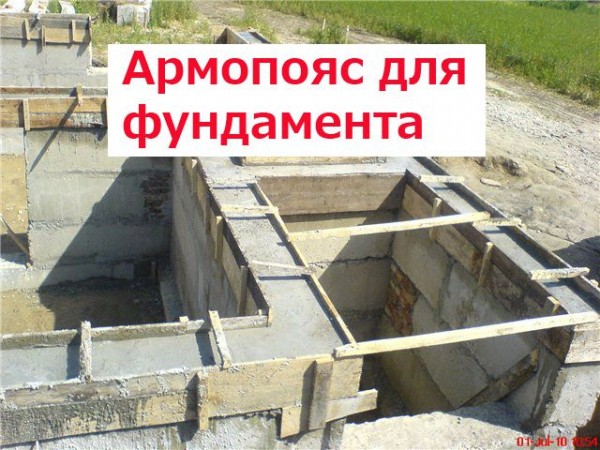

Aрмопояс для фундамента

Конструкция возводится следующим образом:

• по периметру стен фундамента устанавливается опалубка;
• в опалубку укладывается армирующая сетка;
• заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБС

Удачной работы!
