Фундамент из блоков ФБС своими руками

Надежный фундамент хотят иметь все без исключений. А одним из самых надежных и предсказуемых является ленточный. Но монолитный ленточный фундамент строится долго: только на сборку опалубки уходит от трех дней, а еще предстоит вязать арматуру, потом бетонировать и ждать несколько дней пока он наберет хотя бы половину прочности. Это займет минимум две-три недели. Хорошо, если есть такой запас времени, а если его нет? Выход есть: умные люди придумали часть работы переносить на предприятие — там делают бетонные блоки — ФБС. Из них потом набирается фундамент, который называется — сборный ленточный. Фундамент из ФБС несложно сделать своими руками.

При использвоании такой технологии фундамент собирают из железобетонных блоков разных типов и размеров. Потому его часто называют блочным или сборным. Все это один и тот же тип.

Достоинства и недостатки

Самый главный плюс сборного ленточного фундамента из ФБС — небольшой ресурс времени, который необходим для его изготовления. На сборку требуется всего несколько дней.

Основной недостаток: он не монолитный, потому ставить его можно не везде и не всегда.  Нормально стоят сборные ленты из блоков на сухих, не склонных к пучению грунтах. При других условиях требуется расчет, причем лучше — профессиональный.

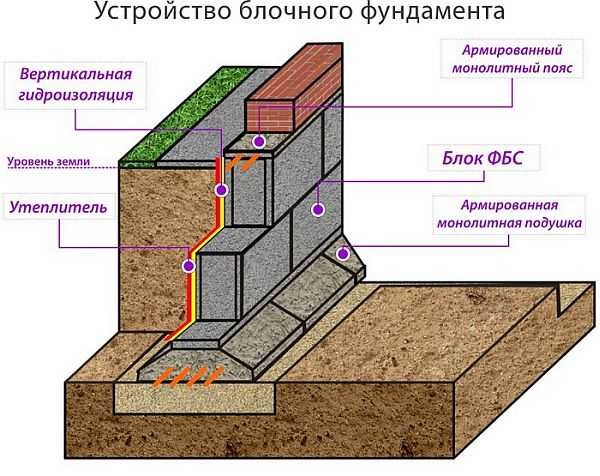

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

• Монолитный строится долго, блочный — быстро.
• Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
• Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
• Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Фундаментные блоки: типы, размеры, маркировка

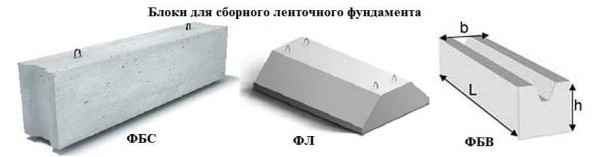

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.


При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

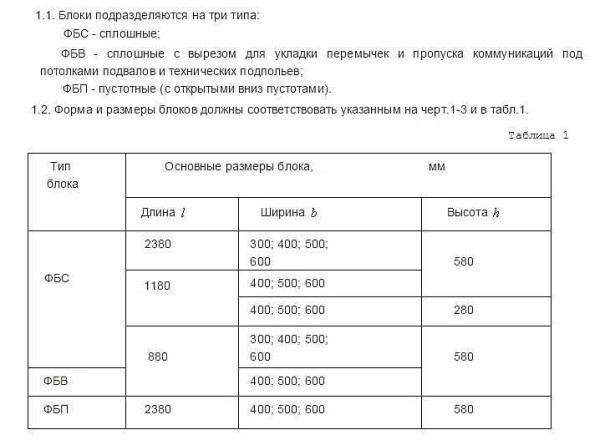

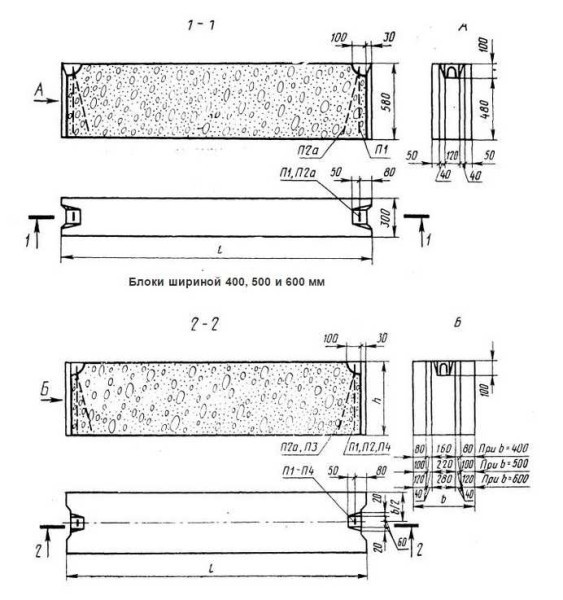

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Маркировка по ГОСТу

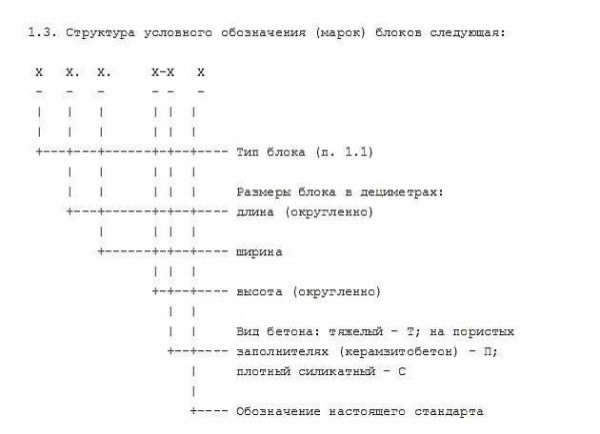

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);


Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

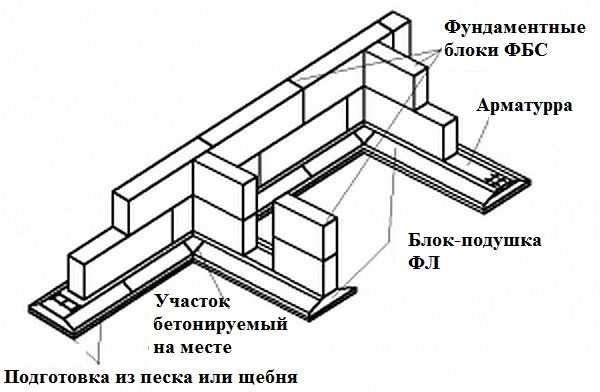

Обычно сборный ленточный  фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их  размещают так, чтобы  шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

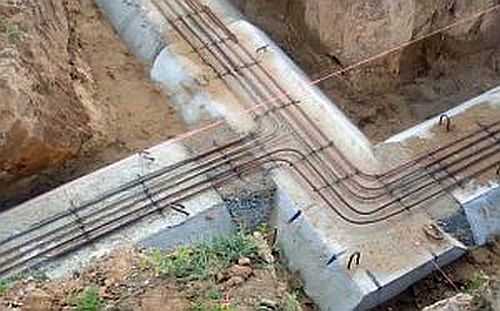

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

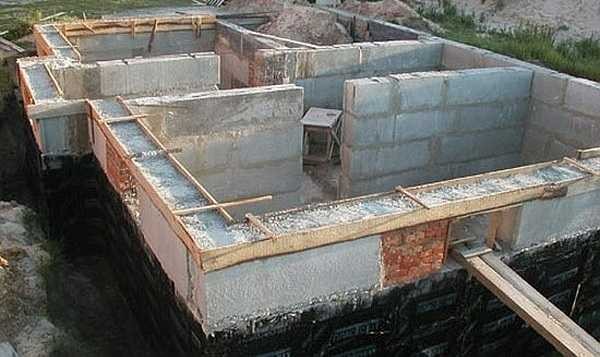

Возводим фундамент из ФБС своими руками

Технология строительства сборного фундамента, особенно на этапе подготовки, мало чем отличается от других типов: сначала копаем котлован. Разница в меньшей трудоемкости изготовления самой ленты и в том, что не нужно делать опалубку.

Подготовка основания под блочный фундамент стандартна:

• Снимается плодородный слой земли, вывозится или складируется на участке.
• Далее идет разметка. Если в доме предусмотрен подвал, размечается периметр, если подвала не будет — размечается лента. Разметку делают при помощи колышков и шнуров. Ленту отмечают с двух сторон, обозначая ширину стены.
• Далее идут земельные работы. Грунт вынимается до планируемого уровня.
• Дно котлована или траншей выравнивается и предварительно трамбуется.


• Засыпается слой песка или щебня и хорошо трамбуется с использованием виброплиты. Ручная трамбовка не даст требуемого уплотнения. Потому лучше использовать виброплиту. Это особенно важно, если несущая способность грунтов не очень высокая. Такая простая операция, как хорошо уплотненная песчано-гравийная подсыпка, позволяет ее значительно улучшить.
• На уплотненное основание укладываются два слоя гидроизоляции.
• Устанавливаются фундаментные блоки-подушки ФЛ. Их выкладывают строго горизонтально. Проверяют правильность выставления строительным уровнем или нивелиром. Промежутки между ними заполняются цементно-песчаным раствором.
• Укладывается арматура, сверху на нее слой раствора не менее 2-3 см.
• Устанавливаются блоки ФБС со смещением швов. Ни один стык не должен совпадать. Минимальное смещение равно 0,4 высоты выставляемого блока. Если ФБС используете с высотой 580 мм, то смещение должно быть больше 240 мм.
• Если будет еще один ряд блоков, снова укладывают армопояс и сверху на него раствор.
• Выставляют блоки тоже со смещением швов.

Количество рядов зависит от необходимой высоты цоколя и требуемой глубины залегания ленты. Выполнение правила укладки блоков с перевязкой обязательное. Только так собрав фундамент из ФБС своими руками, вы получите надежную основу для всего строения.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

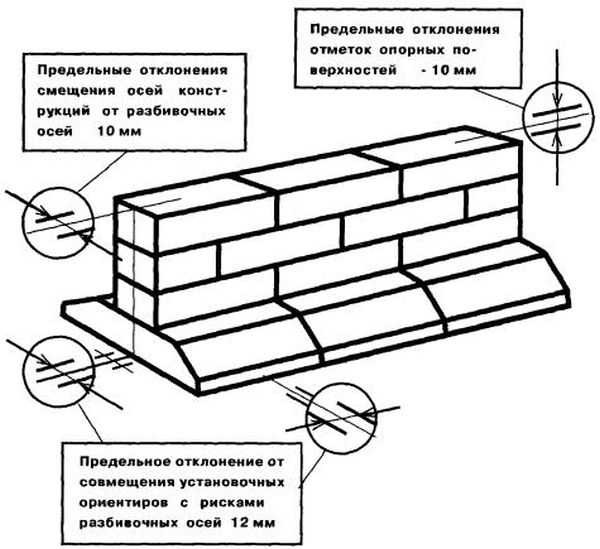

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем  постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.
