Фрезерный станок своими руками

Самодельный фрезерный станок по металлу, сделанный своими руками, подробные фото и описание изготовления станка.

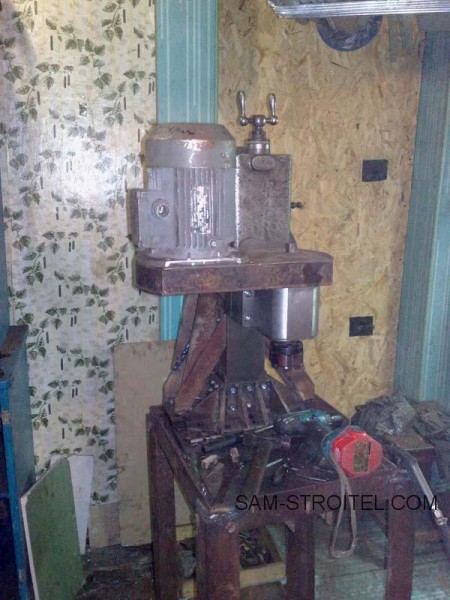

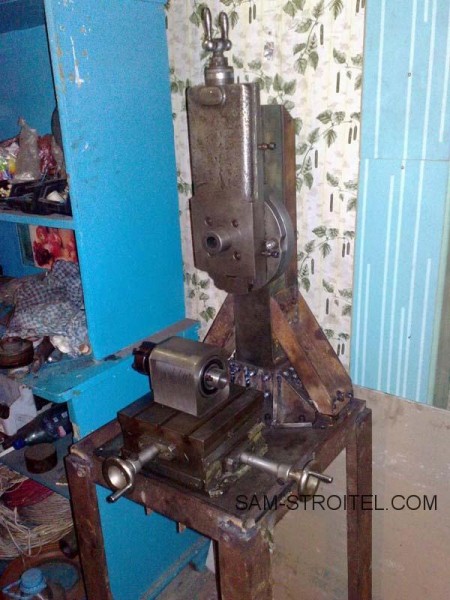

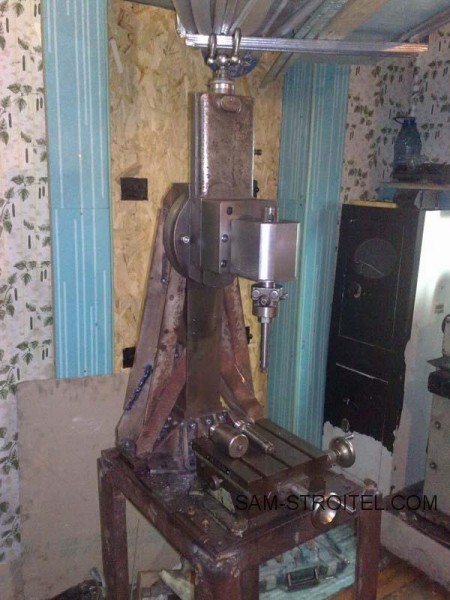

Вот и я на конец то решился сделать самодельный фрезерный станок. Процесс изготовления подробно показан на этих фото.

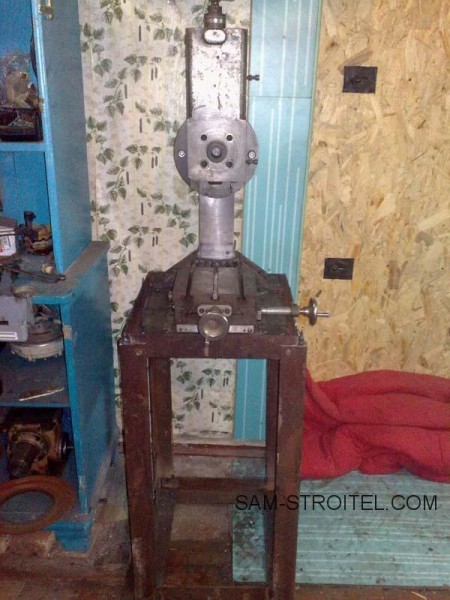

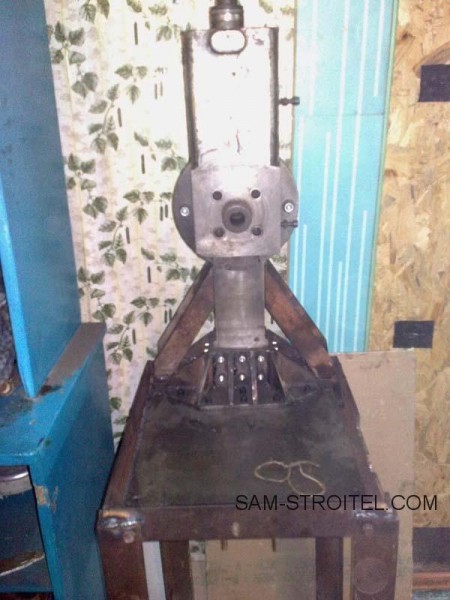

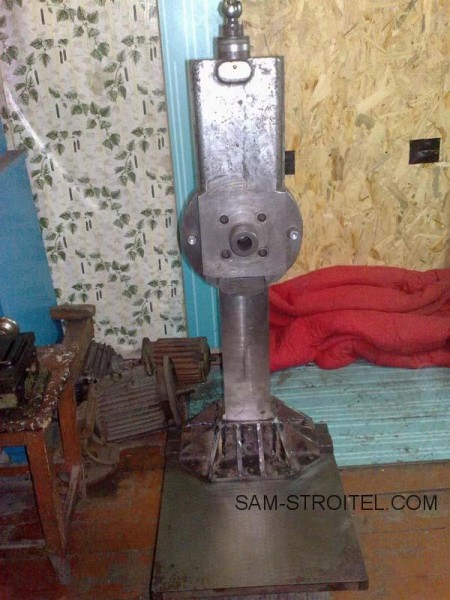

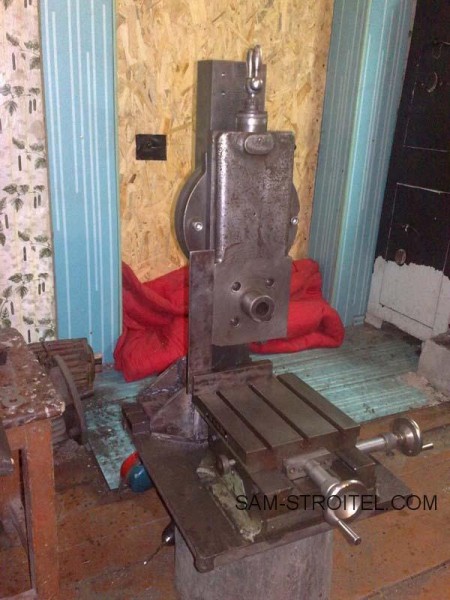

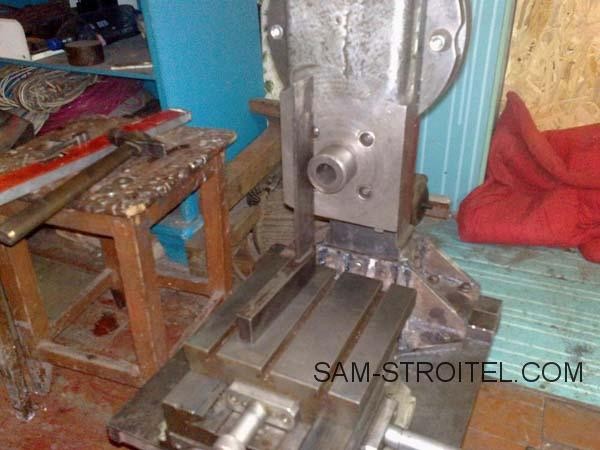

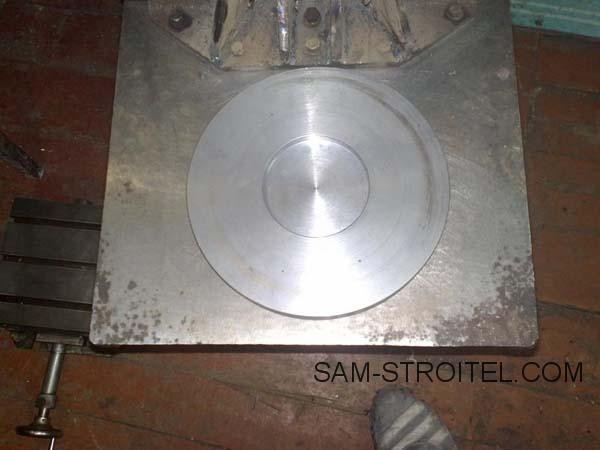

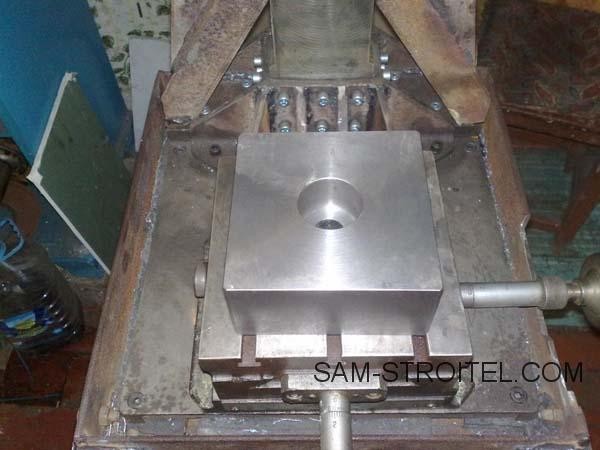

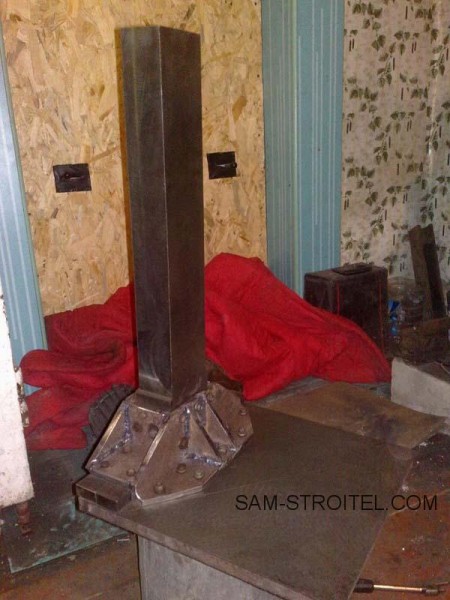

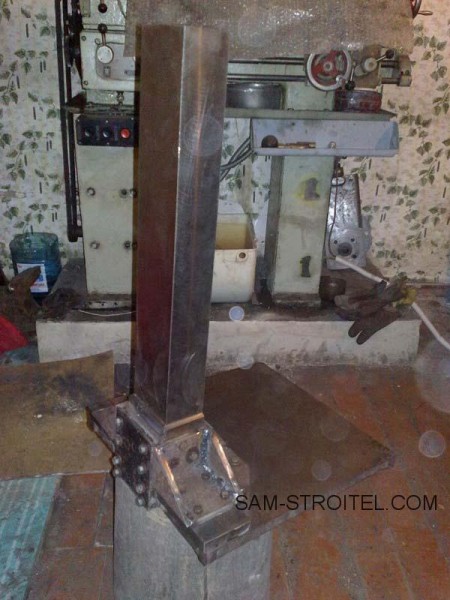

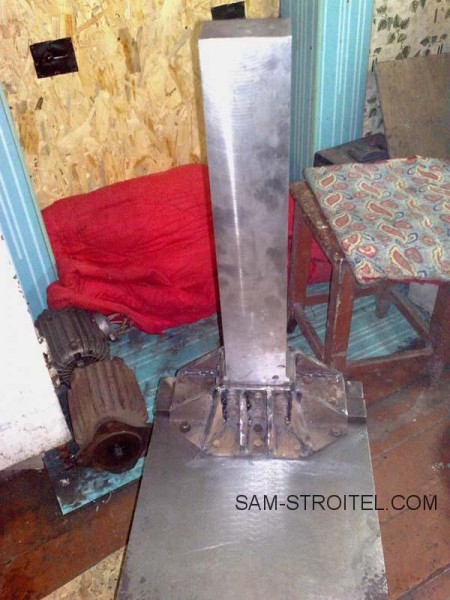

Основание взял от электро печи, стойку сделал из чугунной заготовки.

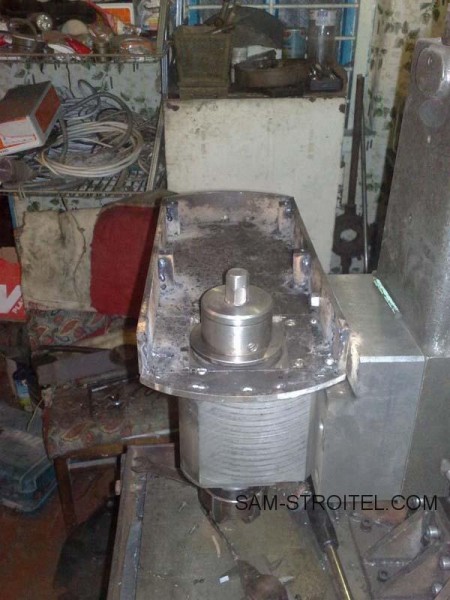

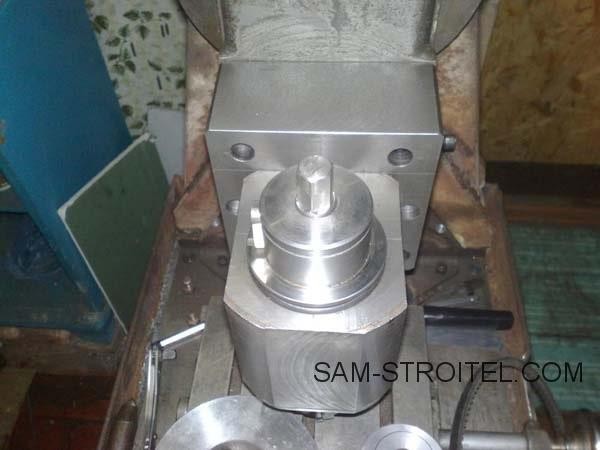

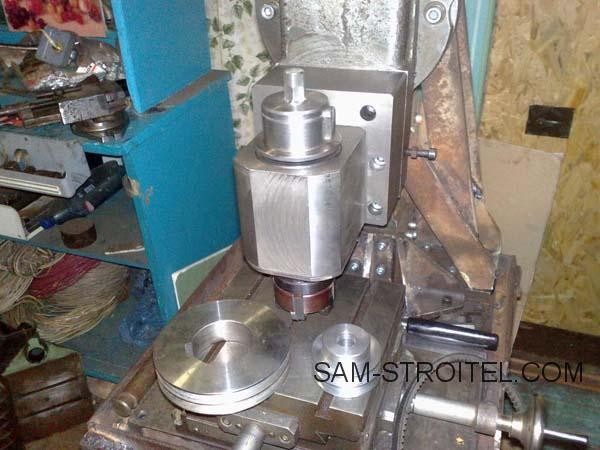

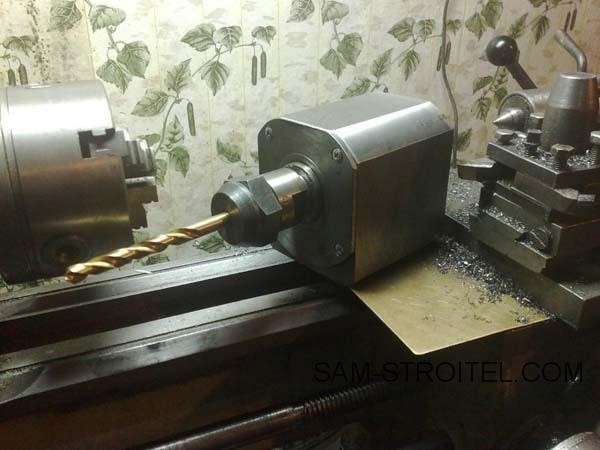

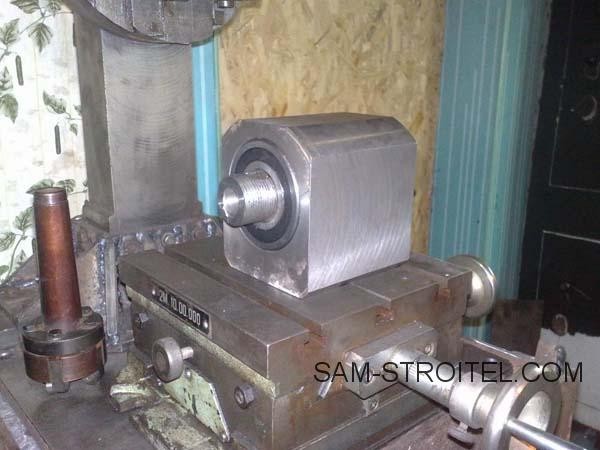

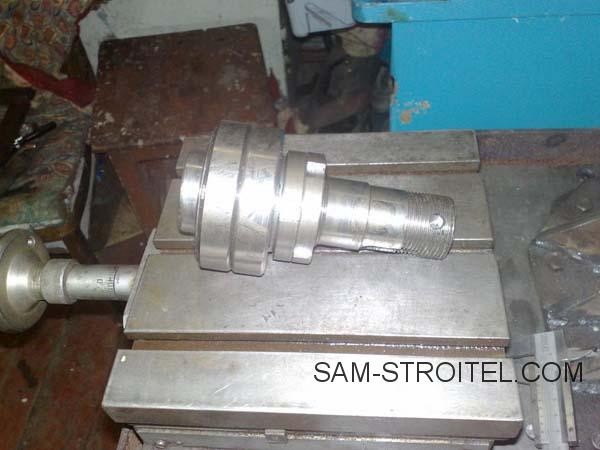

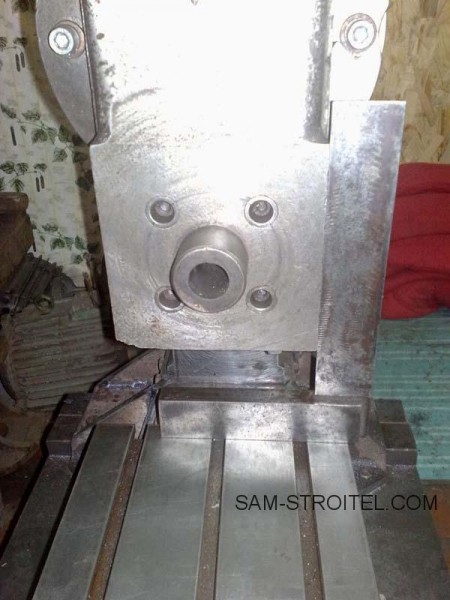

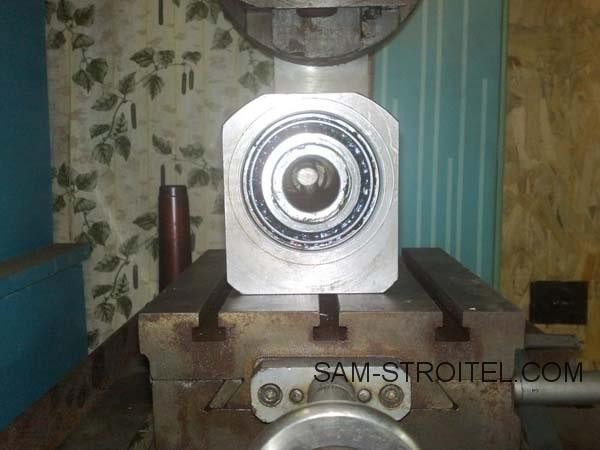

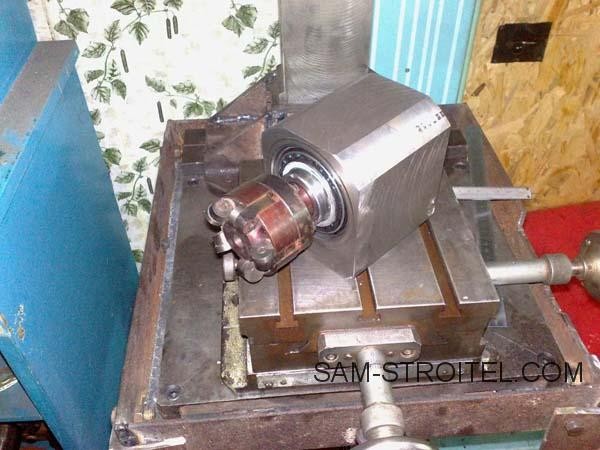

Головка, взята переходная втулка км 5 на км 4, проточена и прошлифована под подшипники.

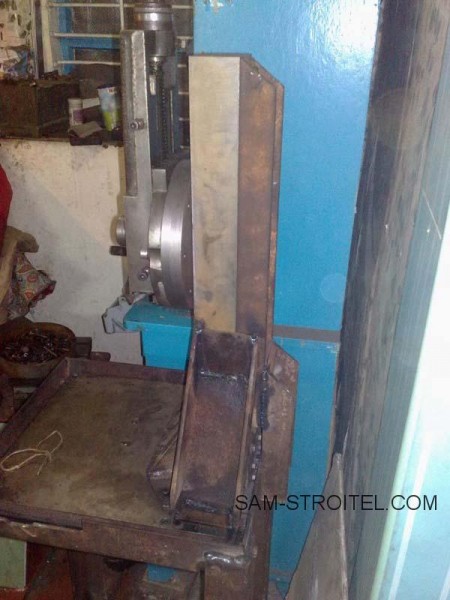

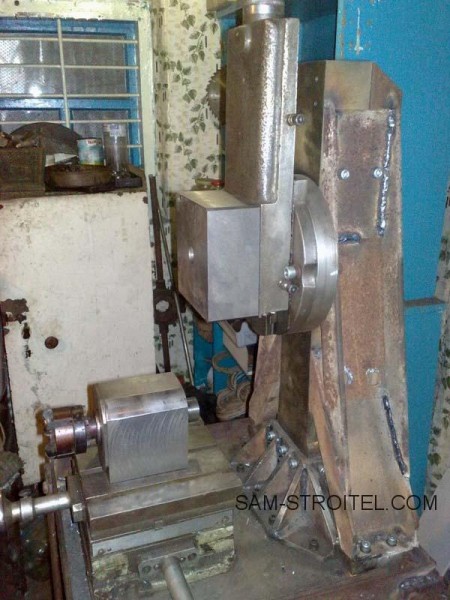

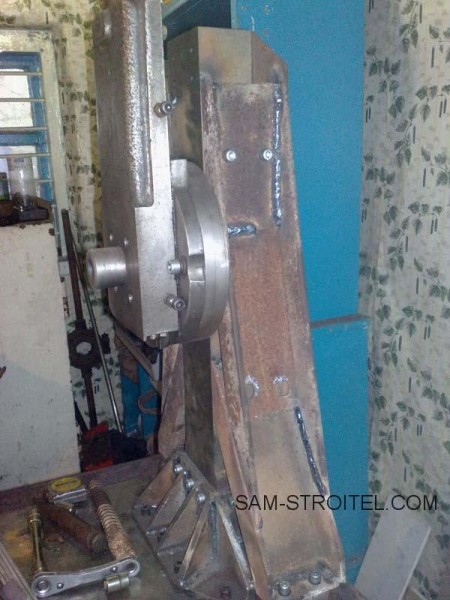

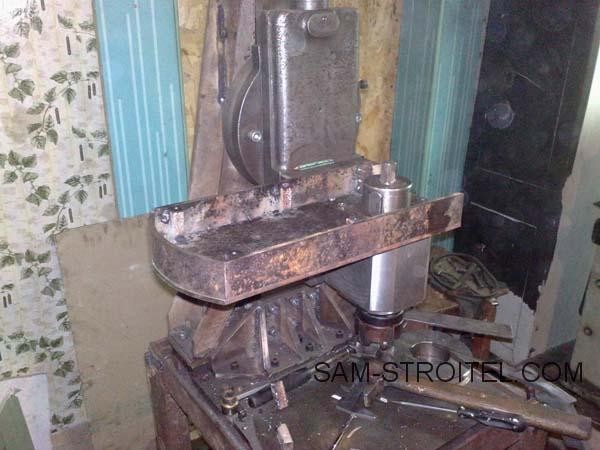

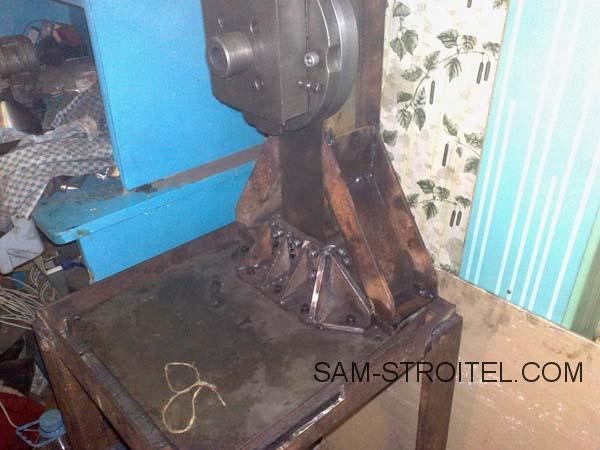

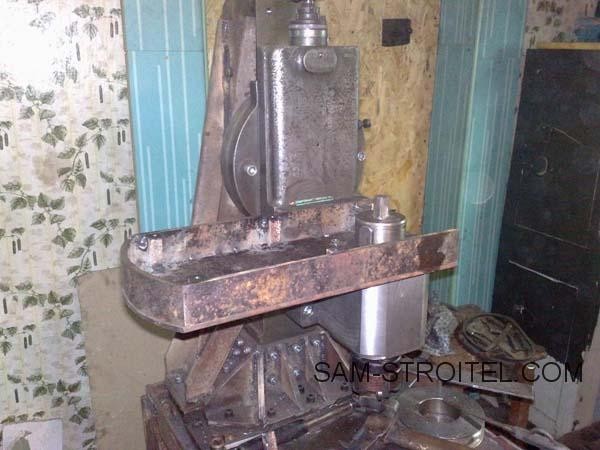

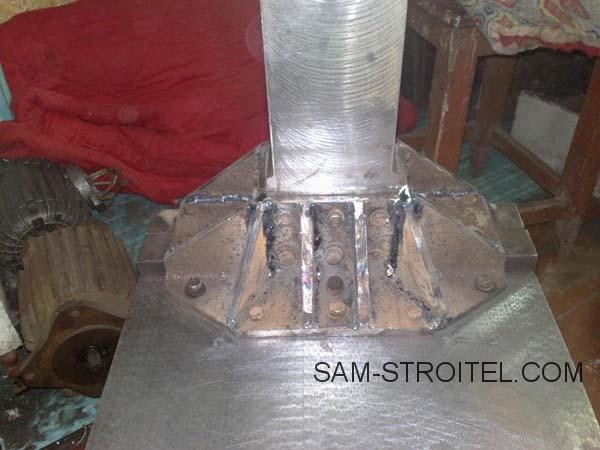

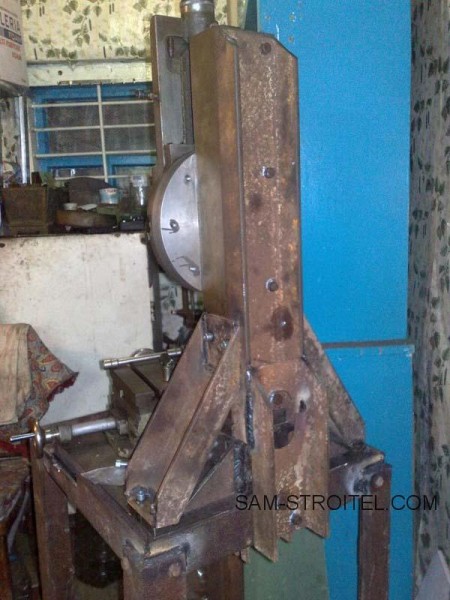

В процессе, решил усилить верхнюю часть колонны.

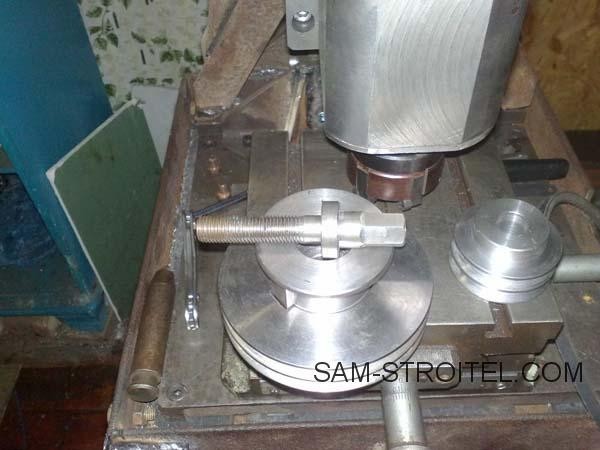

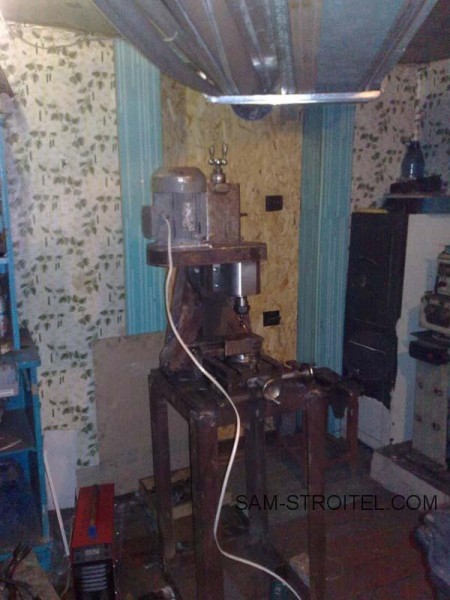

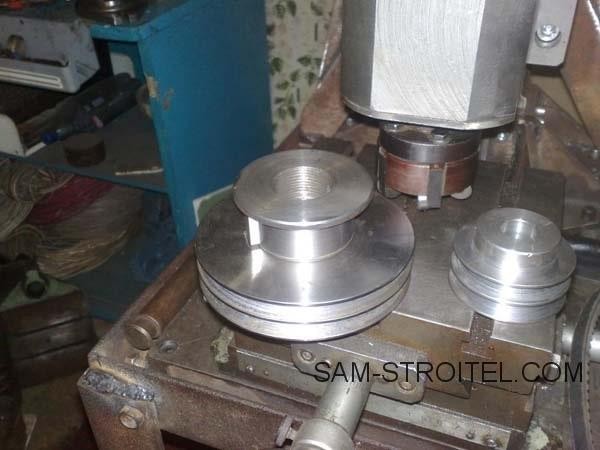

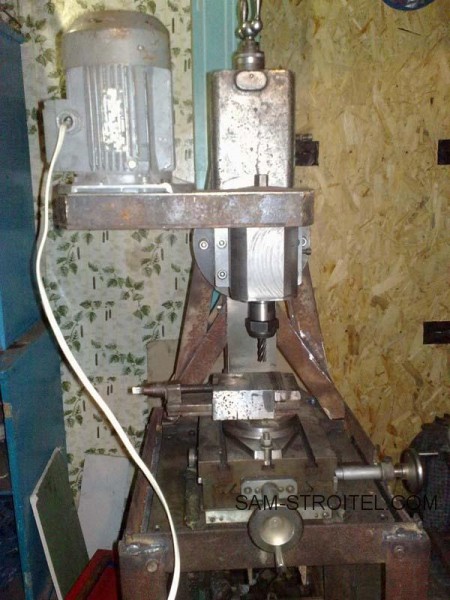

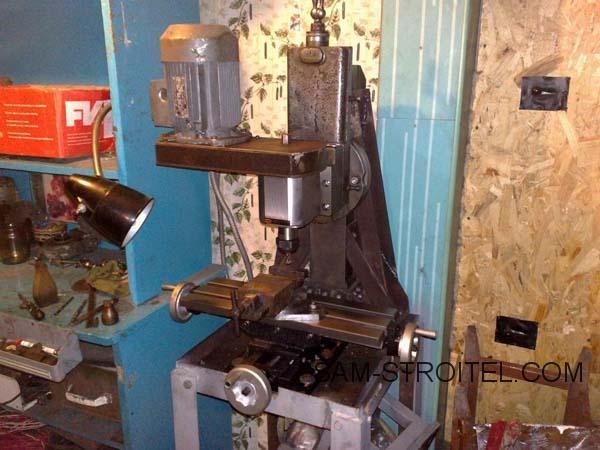

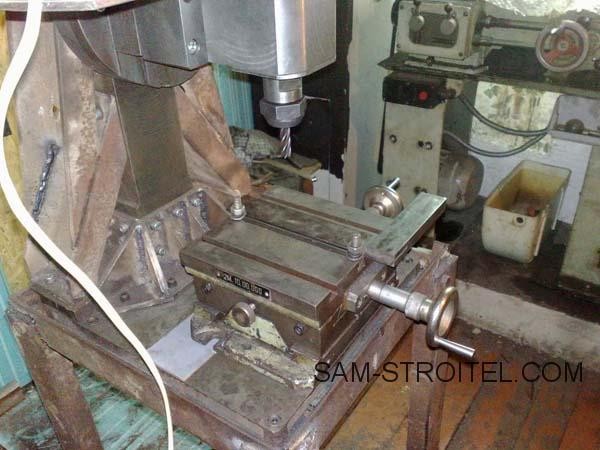

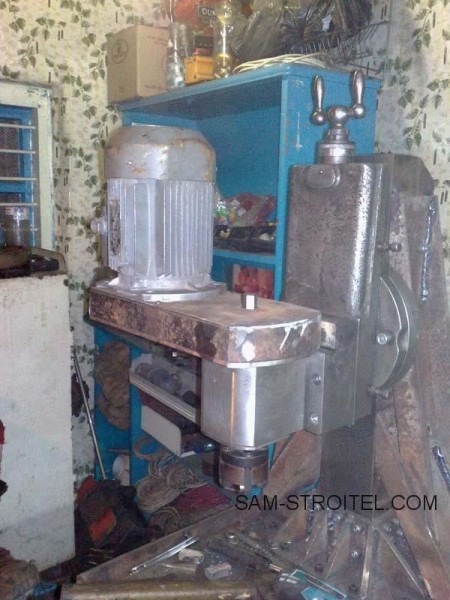

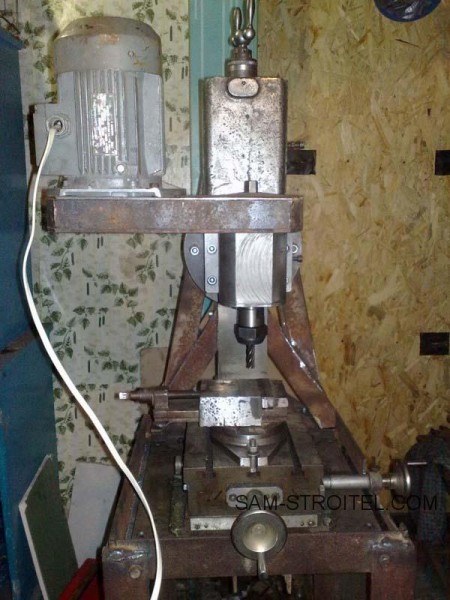

Провёл испытания самодельного станка, запустил через частотник. Двигатель мощностью 0.55 кВт, 1400 об/мин, шкивы 1 к 2.Вращение 100-1400.

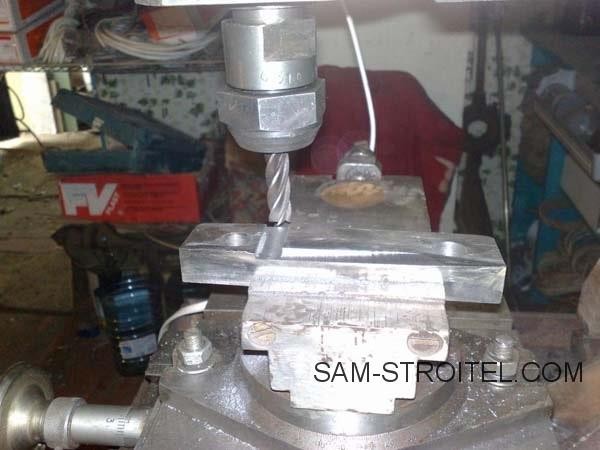

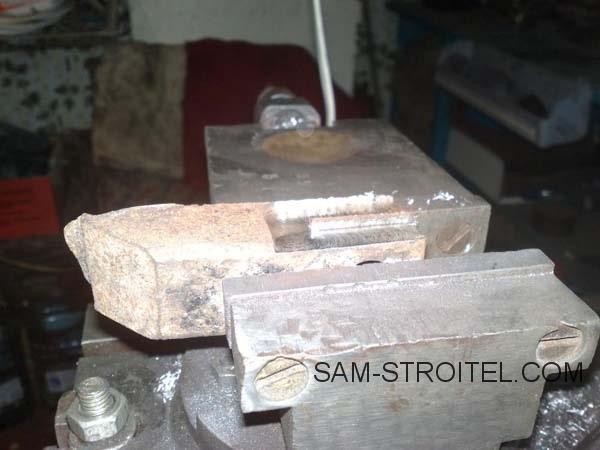

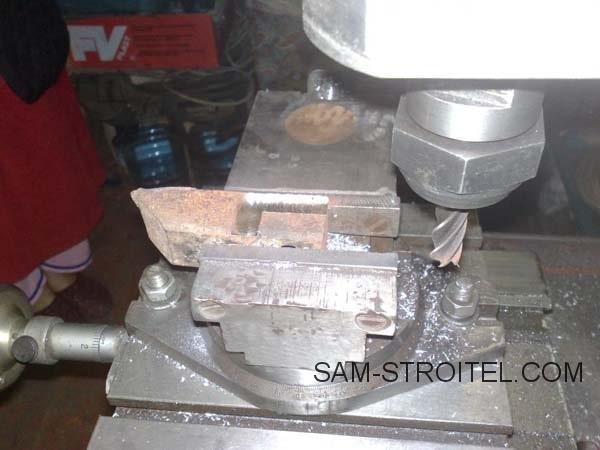

Зажал чугунную болванку, врезался 12 мм 5 ти перой фрезой с 0 и прошел до 3 мм — результат порадовал. Затем зажал болванку металлическую от молотка так же врезалсся с 0 и прошел до 3 мм глубины за один раз.

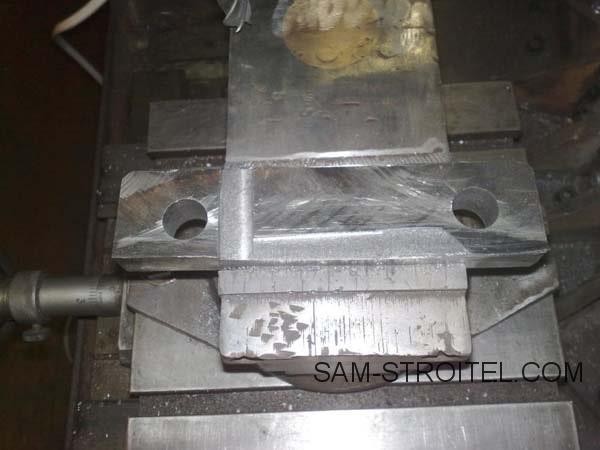

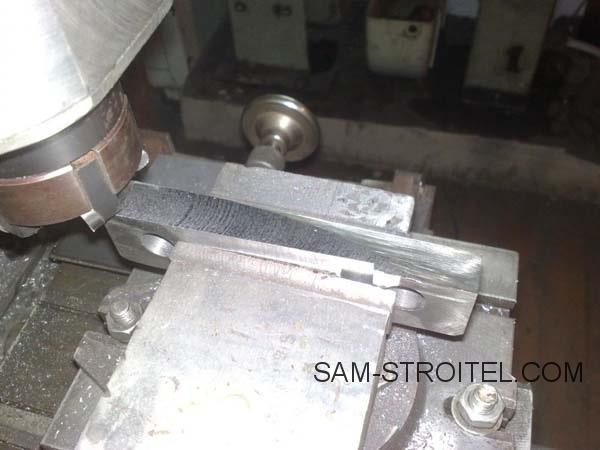

Фрезернул плоскость 50 мм фрезой и прошел губки пальчиковой, пока доволен станком. Вибраций не было совсем, так что станок удался.

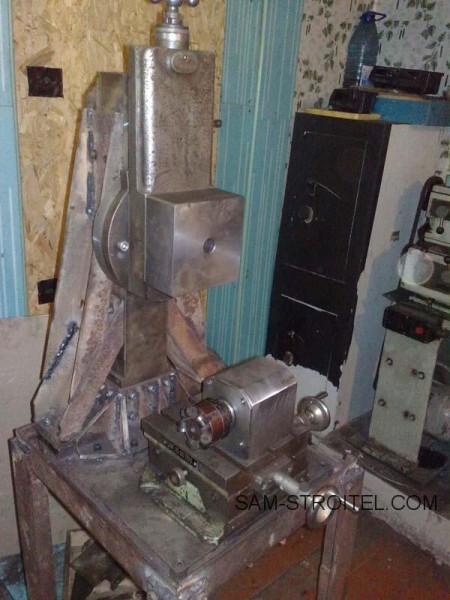

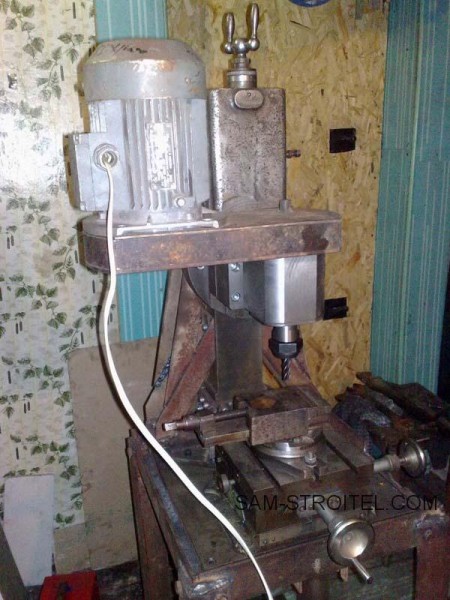

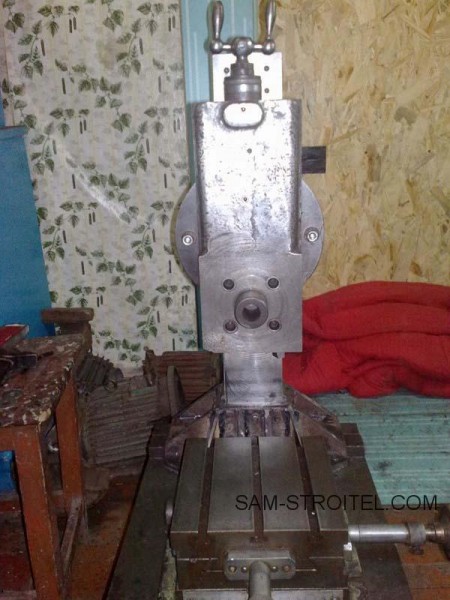

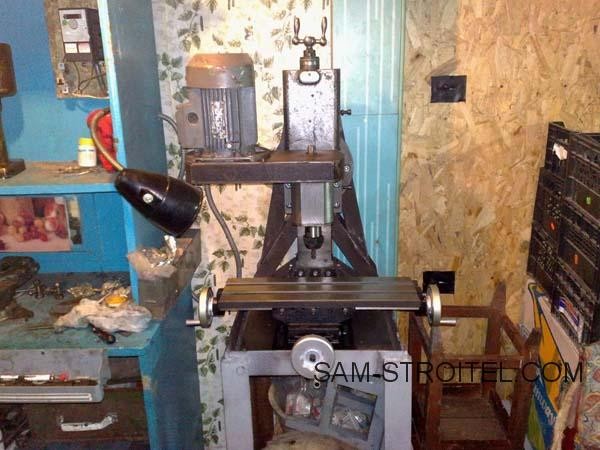

Самодельный фрезерный станок по металлу своими руками, готов, осталось его покрасить.

Автор самоделки: gexogen.
