Фильтр циклон для пылесоса своими руками

Самодельный фильтр циклонного типа, сделанный из сантехнических пластиковых труб: подробный фото отчёт по изготовлению циклона для пылесоса.

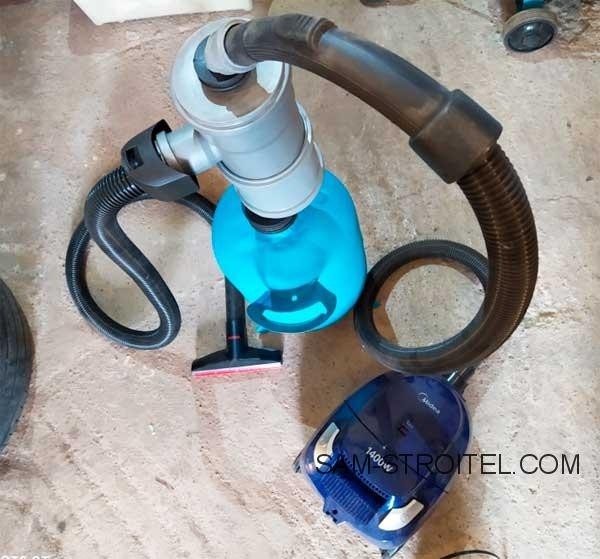

Приветствую! Вот решил свой автомобильно-гаражный пылесос «разогнать» до строительного, установив дополнительно циклон из подручных сантехнических материалов.

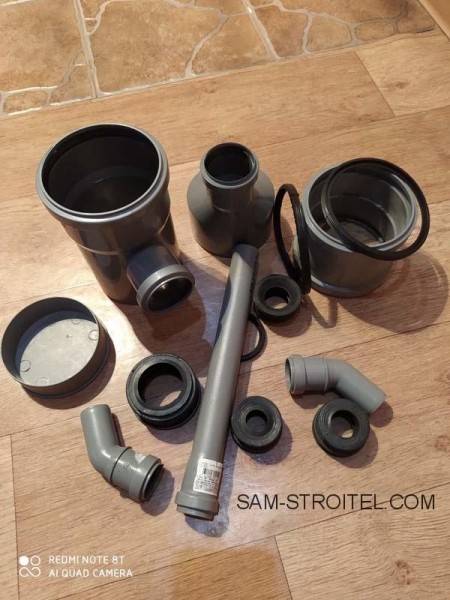

Приобрел материалов на 500 рублей.

При помощи промежуточной манжеты вставил полу отвод 30мм в 50мм выпуск.

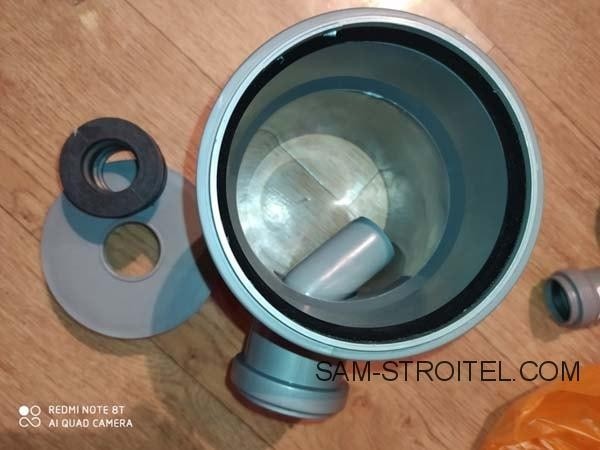

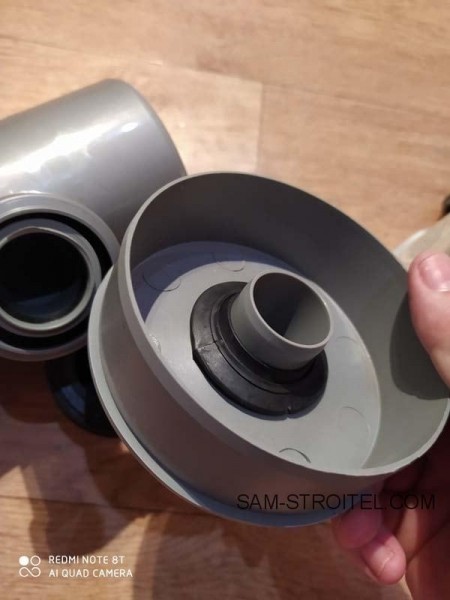

В заглушку 100мм через манжету вставил отводящий полу отвод 30мм.

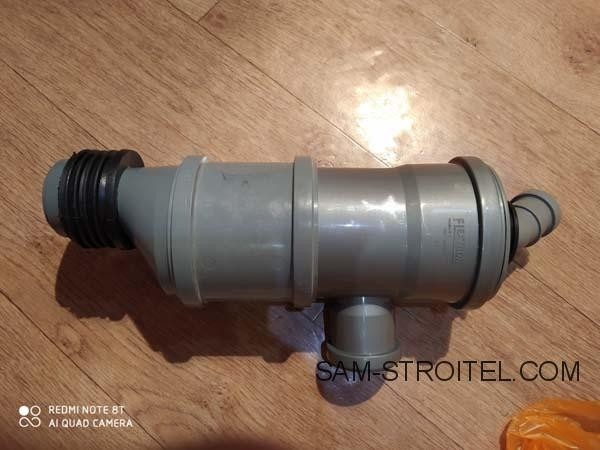

Вот сам фильтр в сборе.

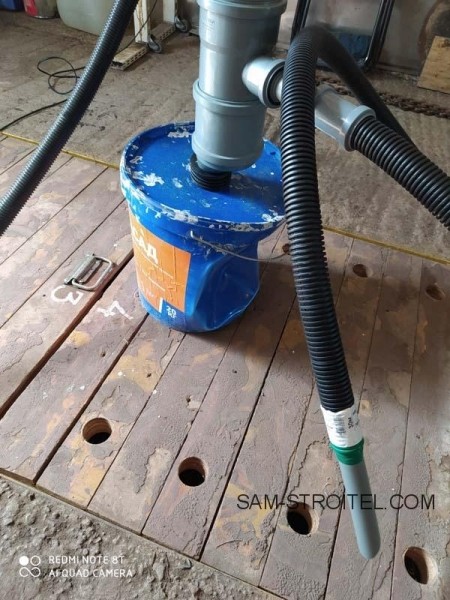

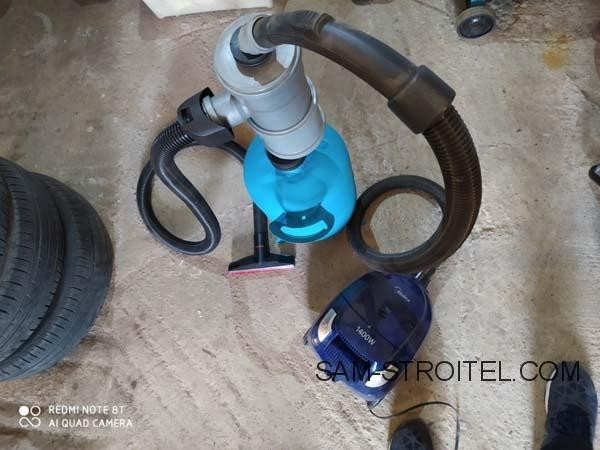

Первое включение показало, что бытовой пылесос малой производительности дает перепад от которого ведро из-под краски смяло, и на фото состояние уже с выключенным пылесосом, при включённом еще больше сжимается ведро.

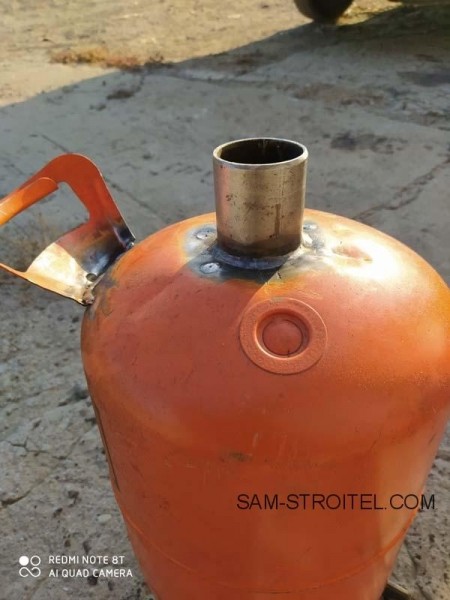

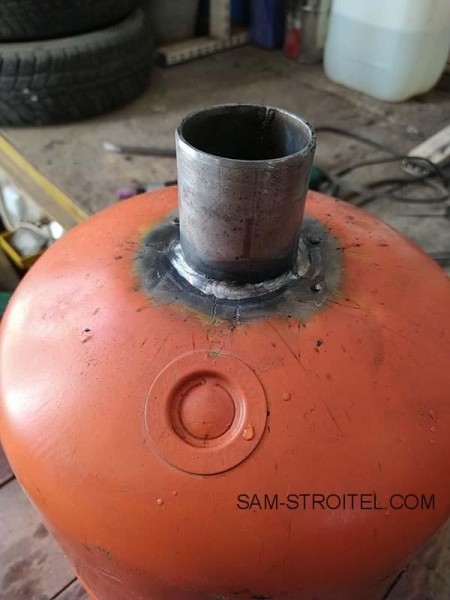

Долго не думая, в ход идет стандартный 15 литровый баллон из-под фреона, удалю клапан и ручки, ввариваю патрубок на 50мм.

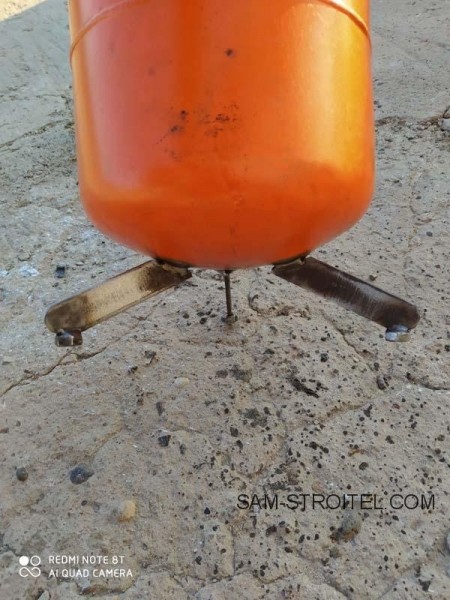

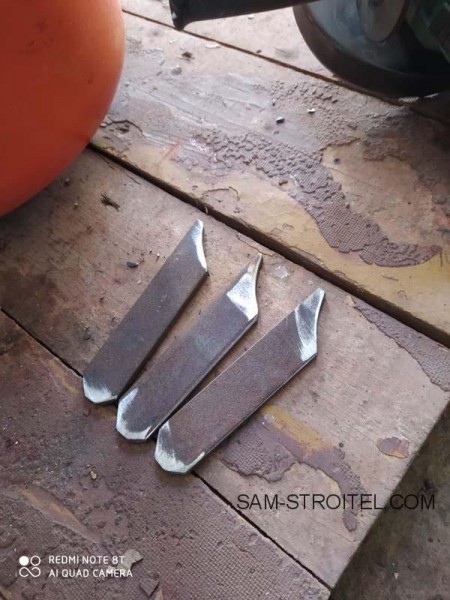

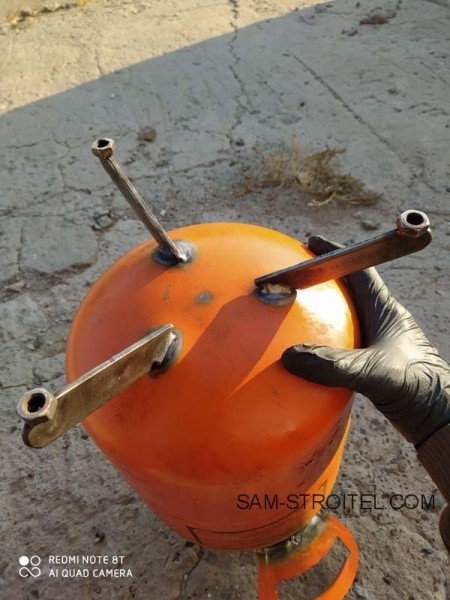

Ноги баллона.

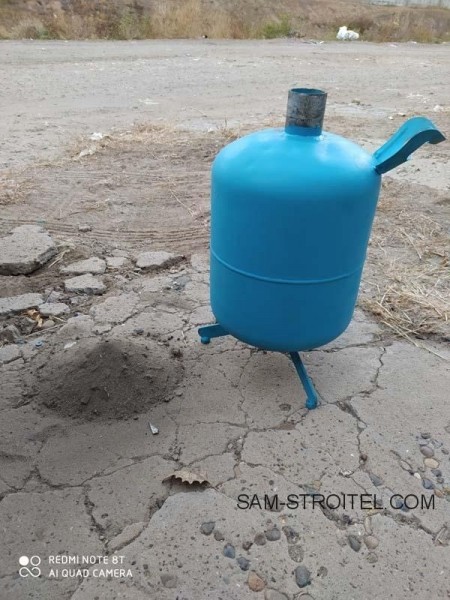

Первый сбор пыли гаражной, (кучка слева от баллона после бетонного пола 7-8м.кв. прошел) визуально циклон улавливает 99% всей всасываемого мусора, в мешке пылесоса не обнаружено ни одой песчинки или соринки только мелкодисперсная пыль на стенках мешка, то есть из мешка свободно ничего не высыпается.

Единственное чтобы изменил, так это нижний конус, он имеет большие углы и выпуск у него не соосный, со смешением к окружности, крупный мусор залетевший в циклон не может упасть в емкость и крутится по кругу барабаня по стенкам пока не выключишь кратковременно пылесос, но других не бывает, а так в целом получился вполне рабочий помощник для гаража. Самое главное при изготовлении фильтра не использовались все возможные жидкие гвозди, термоклеи и т.д. конструкция очень крепкая получилась.
Автор самоделки: Алексей Великодный.
