Электровелосипед своими руками: описание сборки

Переоборудование велосипеда или как сделать электровелосипед своими руками с дальностью поездки на одной 2-х часовой зарядке — 25 км.

Самодельный электровелосипед по сути самое экономичное средство передвижения, нет расходов на топливо, права и страховка не нужны и пробки на дорогах ему не страшны. В этой статье описан процесс переоборудования велосипеда в электротранспортное средство.

Прежде всего технические характеристики велосипеда:

• Электродвигатель – 48V (380 Вт).
• Аккумулятор литиевый на 48 V (10А).
• Время зарядки аккумулятора – 2 часа.
• Максимальная скорость – 40 км/ч.
• Дальность поездки на одном заряде – 25 км.

На eBay был куплен комплект для переоборудования, сам комплект состоит из комплектующих:

• Велосипедное колесо, в ступицу которого вмонтирован электродвигатель на 48V.
• Контроллер.
• Датчик движения педалей.
• Рукоятка газа.
• Рукоятка тормоза.
• Фара с вмонтированным замком зажигания.
• Сумки для батареи.
• Сама батарея в комплекте не идёт и покупалась отдельно.

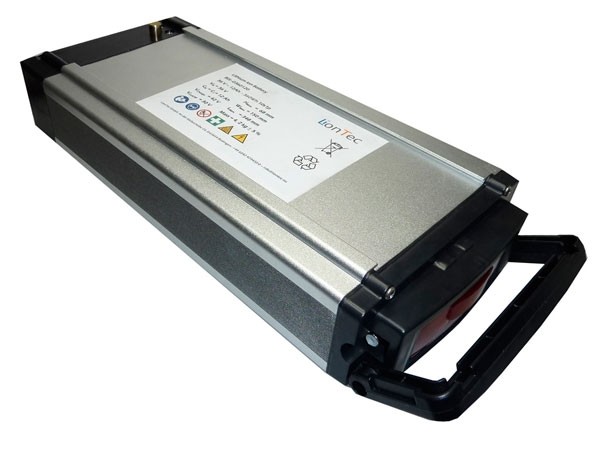

Аккумулятор.

Литиевый аккумулятор покупался отдельно от комплекта, рассчитан на 1500 циклов заряд-разряд (до начала снижения мощности) с зарядным устройством.

В продаже есть батареи мощностью 250, 380, 500, 1000 Вт и более. Для электровелосипеда желательно брать не менее 380 Вт, если взять по мощнее, то велосипед будет лучше тянуть на подъёмах и скорость увеличится. С 1000 ватной батареей скорость будет 45 — 50 км/ч.

Этот аккумулятор весит 8 кг и рассчитан на 10 А, его заряда хватит на 25 км, если взять на 20А, то пробег на одном заряде будет 45 – 50 км, но вес такой батареи 16 кг, что довольно много.

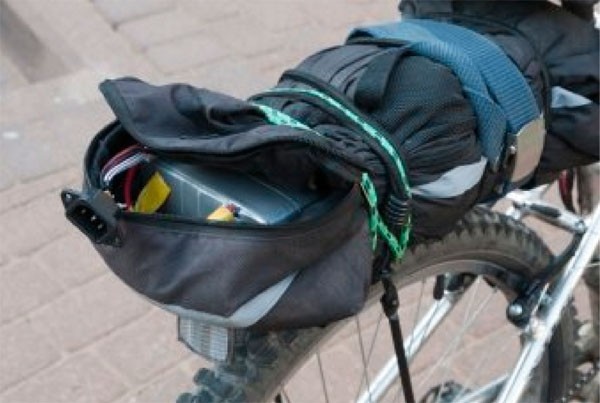

Батарея вместе с зарядным устройством помещается в сумку чехол на багажнике.

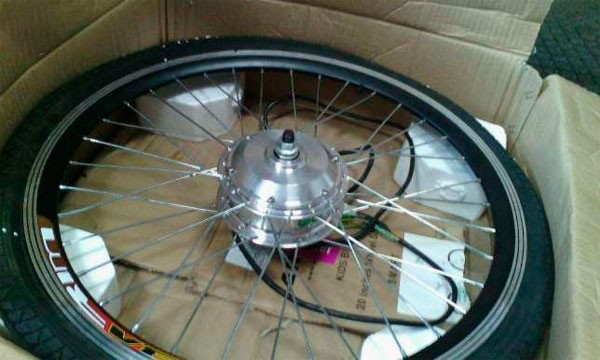

Двигатель.

Электродвигатель уже встроен в ступицу велосипедного колеса, продаётся в комплекте с колесом. Колесо нужно выбирать по размерам под велосипед, чаще всего это 26 размер.

При монтаже колеса, кабель должен выходить из ступицы с левой стороны, тогда колесо будет вращаться вперёд.

Во время монтажа колесо крутить не стоит, при вращении электродвигатель вырабатывает электричество и между силовым кабелем и проводами датчиков может проскочить искра, что сразу выведет датчик из строя.

При монтаже колеса пришлось немного подточить посадочное место на вилке велосипеда.

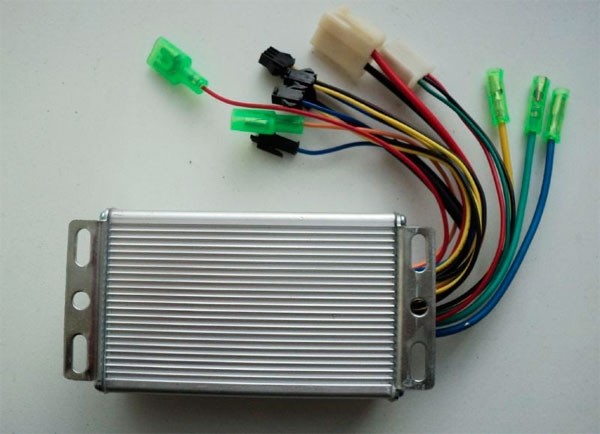

Контроллер.

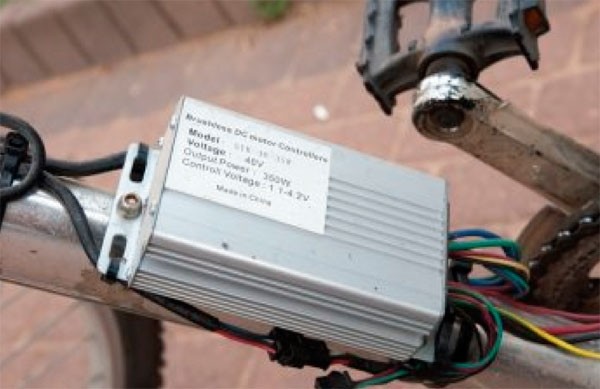

Контроллер регулирует обороты электродвигателя, принимает сигнал от ручки газа, защищает двигатель от перегрузок. Устройство имеет небольшой алюминиевый корпус, его можно закрепить на нижней балке рамы.

Интересная особенность, в некоторых странах действует ограничение скорости для электровелосипедов 25 км/ч и в контроллере может быть блокировка, ограничитель скорости, по сути это провод, который нужно просто разомкнуть.

Управление.

Были заменены рукоятки тормозов, в рукоятке есть кнопка отключения электродвигателя при торможении. С левой стороны руля поставил рукоятку газа.

Вместо рукоятки газа можно установить датчик на педали, он срабатывает, когда вы начинаете крутить педали, по сути с этим датчиком мотор только помогает при вращении педалей, поэтому в нём надобности нет.

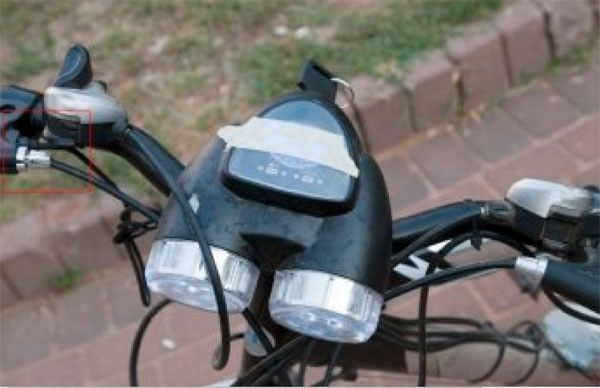

Также нужно установить фару, в ней находится замок зажигания, индикатор заряда батареи и сигнал.

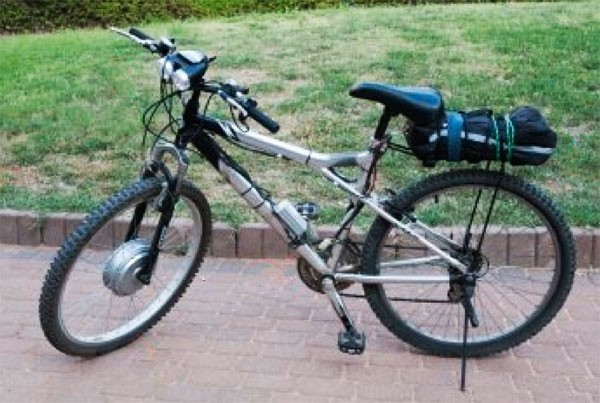

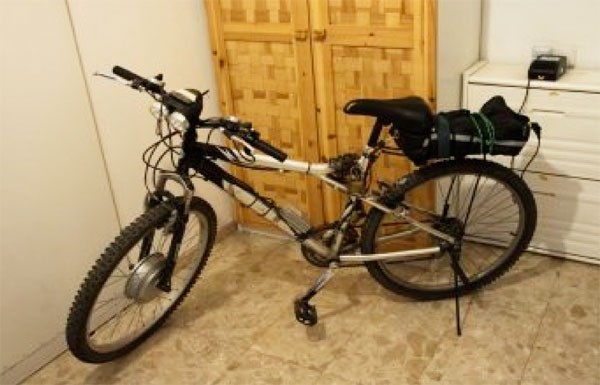

В результате переоборудования получилось вполне приличное транспортное средство для поездок на работу, права и страховка не нужны, платить за бензин не нужно, поставить можно даже в квартире.

Для сравнения рекомендую посмотреть видео с обзором такого же электровелосипеда, но с приводом на заднее колесо и мощностью на 1000 Ватт.
