Электрокотел своими руками для отопления дома

Самодельный электрокотел своими руками для отопления жилого помещения: подробные фото и описание изготовления самоделки.

.

Для обогрева жилища можно сделать простой самодельный электрокотёл, его конструкция довольно проста и практична. По сути это проточный самодельный электро водонагреватель с водяным контуром и циркуляционным насосом.

Материалы для изготовления:

• сгон 1 1/2 дюйма;
• сгон 1 дюйм;
• тройник 1 1/2 дюйма;
• уголок 1 1/2 дюйма;
• футорка 1 1/2 дюйма х1 1/4 дюйма;
• футорка 1 1/2 дюйма х1 дюйма – 2 шт.;
• контргайка 1 1/2 дюйма;
• контргайка 1 дюйм.
• ТЭН с терморегулятором с резьбой 1 1/4 дюйма 1,5 кВт.

Процесс изготовления электрокотла показан на фото:

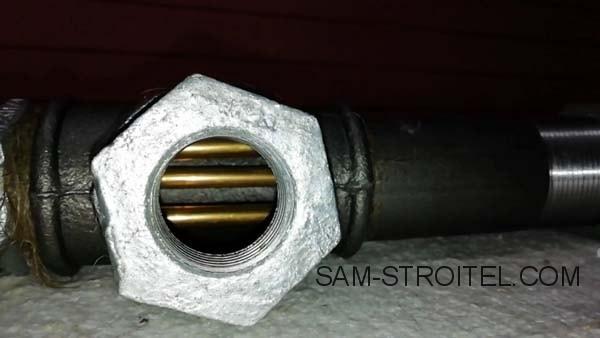

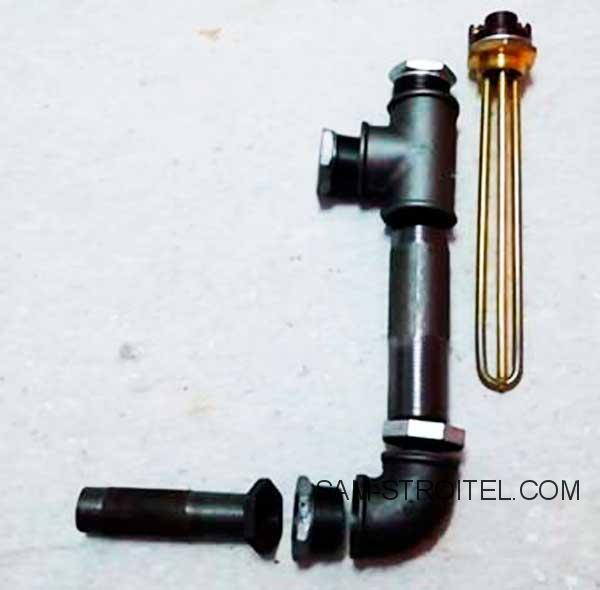

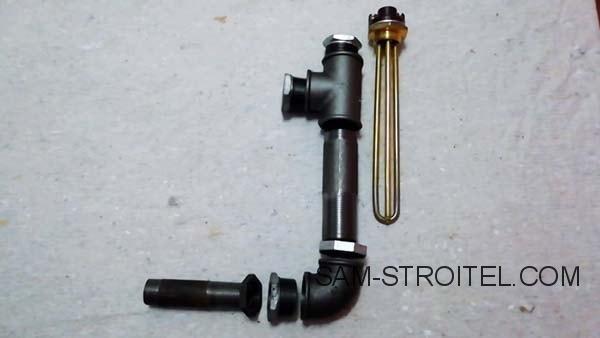

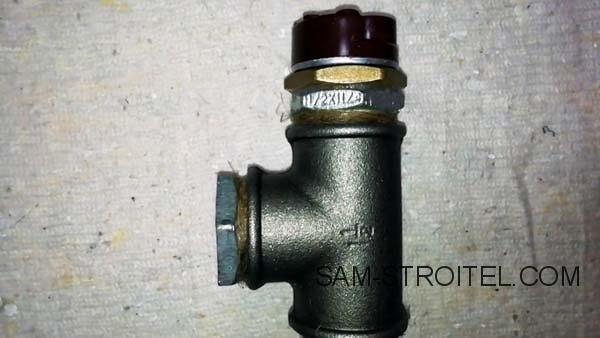

Корпус котла собирается из тройника и сгона 1 1/2 дюйма. В боковой и верхний выход тройника вкручиваются футорки. Сбоку будет подсоединяться труба магистрали отопления, а сверху вкручивается ТЭН. На низ сгона наворачивается колено, футорка и сгон 1 дюйма. Для герметичности сборка выполняется на фумленту (лен) с пастой. Желательно использовать контргайки.

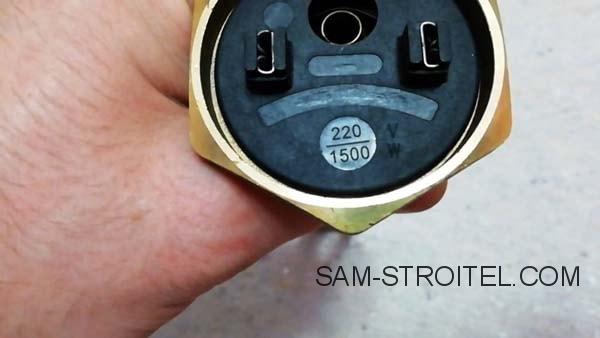

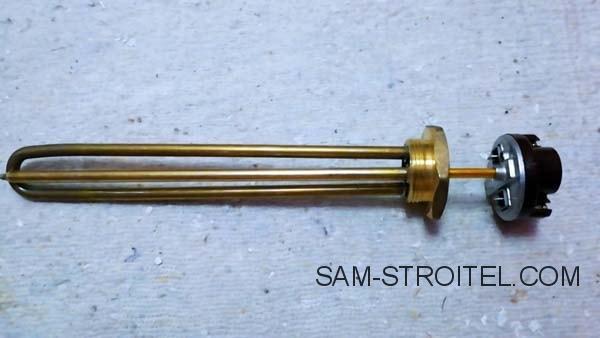

Тэн на 1.5 кВт с терморегулятором.

Так как применяются стальные сгоны и чугунные фитинги, то стоимость корпуса крайне низкая. Недорого обойдется и ТЭН с терморегулятором.

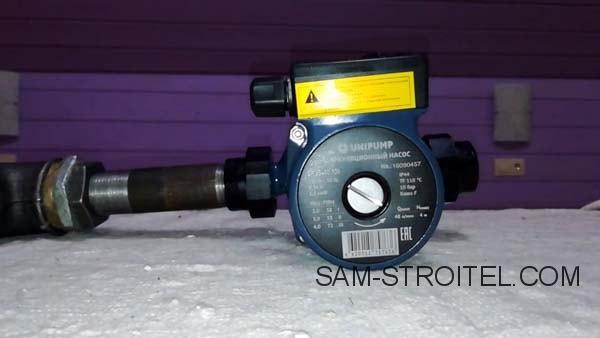

Циркуляционный насос.

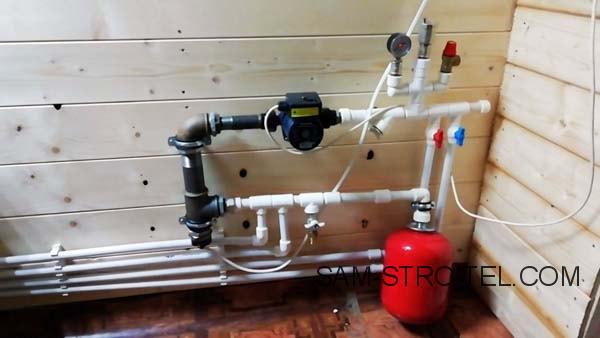

Этот электрокотёл подключён к системе тёплый пол, общая емкость теплоносителя около 12 литров.

Благодаря терморегулятору, на нем можно выставлять уровень нагрева теплоносителя. Если подключить ТЭН через реле времени, то удастся настроить включение котла в определенные часы, что хорошо при наличии двухтарифного электросчетчика. В такой котел вмещается ТЭН до 2,5 кВт, мощности которого достаточно для отопления небольшого помещения.

Смотрим видео, где автор подробно показывает конструкцию самодельного электрокотла:

Источник: sam-stroitel.com
