Электрический котел для отопления частного дома: как устроен, способы монтажа

Проблема организации отопления в собственном доме обязательно встает перед любым владельцем. Безусловно, каждому хочется добиться максимальной эффективности системы обогрева жилья, но так, чтобы и стартовая стоимость оборудования, и регулярные платежи за энергоносители были как можно ниже. Немаловажным является и вопрос простоты эксплуатации, с минимальным вмешательством в работу отопительных приборов.

При наличии газовой магистрали, подведенной к жилью, практически однозначно вопрос обычно решается в пользу именно газового котла. Но что делать тем, кто лишён такой возможности? Выход есть – можно использовать электрическую энергию, благо, доступ к ней реализован повсюду.  Многих отпугивает высокая стоимость такого источника энергии, и бытует распространенное мнение, что подобное отопление – прямой путь к разорению. С таким утверждением можно поспорить – при разумном подходе к организации системы и при надежной термоизоляции жилья электрообогрев становится вполне конкурентоспособным в сравнении с другими видами отопления, а в области простоты эксплуатации – намного их опережает. Безусловно, все это будет справедливо, если правильно выбран электрический котел для отопления частного дома.

Электрический котел для отопления частного дома

Попробуем разобраться в типах подобного оборудования – какая разница между ними, каковы основные достоинства и недостатки, насколько справедливы устоявшиеся о них мнения, которые порой или создают электрическим котлам совершенно негативную репутацию, или же, наоборот, приписывают им абсолютно «фантастические» свойства.

Чем удобен электрический котел отопления?

Создание любой традиционной системы отопления, основанной на передаче жидкого теплоносителя по контуру труб от котла к радиаторам-теплообменникам – задача достаточно масштабная и сложная, требующая тщательных расчетов и планирования, немалых материальных затрат. И, по большому счету, ее принципиальное устройство мало зависит от типа котла, то есть все материальные и физические издержки примерно будут одинаковы. Иное дело – установка самого теплогенератора — здесь уже прослеживаются значительные различия, и электрический котел в этом плане сразу выступает в роли лидера по экономичности и простоте реализации проекта. Посудите сами:

А. Газовое оборудование, весьма экономичное при эксплуатации, потребует обязательного составления проекта, его согласования в различных инстанциях, проведения монтажных работ с обязательным привлечением соответствующих специалистов.

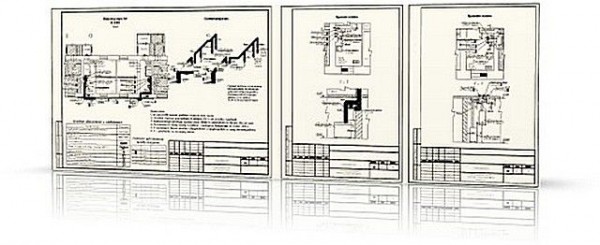

Установка газового оборудования всегда сопряжена с составлением проектной документации

Помимо проведение газовой магистрали к месту установки котла, непременным условием становится обеспечение вывода продуктов сгорания и создание вентиляционной системы. Если учесть все бюрократические проволочки и уровень цен за услуги специалистов газовых хозяйств, которые являются абсолютными монополистами в этой области, то «головная боль» обеспечена будет немалая, да и денежные расходы – тоже.

Б. Установка котлов на твердом или жидком топливе потребует тоже массу организационных издержек. Такое оборудование должно быть размещено в отдельном помещении, выделенном под котельную, с грамотно организованным дымоходом и вентиляцией, чтобы исключить вероятность отравления угарным газом. Такие отопительные приборы – самые уязвимые с точки зрения пожарной безопасности, и наверняка потребуют согласования с соответствующими органами надзора.

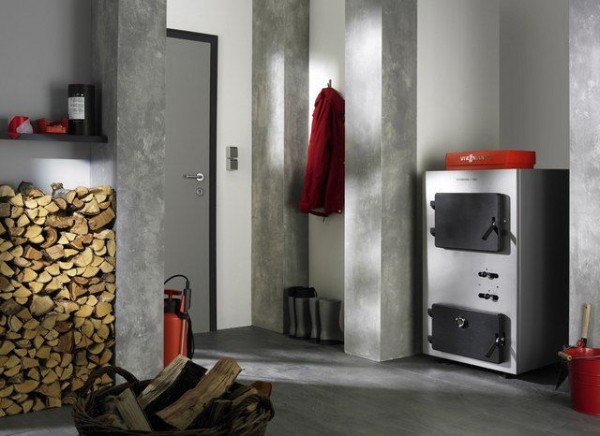

Твердотопливный котел, как правило, требует выделения ему отдельного помещения

Конечно, многих может привлекать невысокая стоимость топлива, но, согласитесь, далеко не во всех регионах страны дрова или уголь – доступны и дешевы. Кроме того, потребуется сооружение какого-никакого хранилища для складирования хотя бы минимального запаса топлива, с учетом обеспечения его сохранности в пригодном для применения виде.

Помимо этого, твердотопливное оборудование требует регулярного вмешательства в свою работы – для загрузки очередной порции дров или угля. В определенной степени этот вопрос решается установкой современных котлов длительного горения, но только лишь отчасти – хоть и с меньшей периодичностью, но загрузку вручную проводить придется. И последнее – из всех типов котлов такие в наименьшей степени поддаются точной регулировке и автоматизации.

В. Теперь перейдем, собственно, к электрическим котлам. В чем их основные достоинства:

• Работа такого оборудования не сопряжена ни с какими выбросами в атмосферу – полностью исключаются все заботы по оборудованию дымохода и специальной вентиляции. Эксплуатация котла не сопровождается никакими запахами, и с учетом того, что эти приборы обычно достаточно компактны, их запросто можно разместить непосредственно в пределах жилой площади дома.

Электрический котел отопления легко может быть размещен, к примеру, на кухне

Одним словом, специального помещения они не потребуют, а стильный вид многих современных моделей не испортит интерьер комнат, где они установлены. Мало того, существуют и совершенно компактные модели, которые врезаются прямо около радиаторов отопления, становясь почти незаметными глазу.

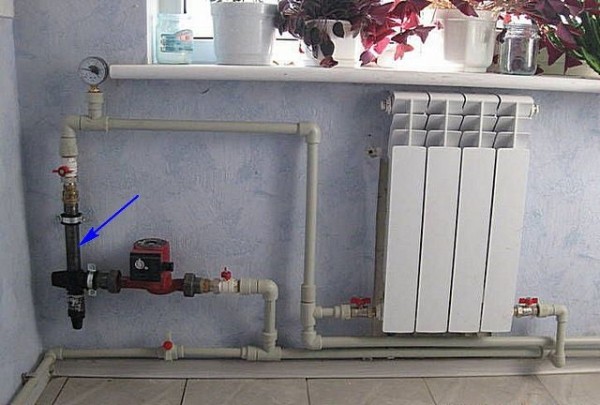

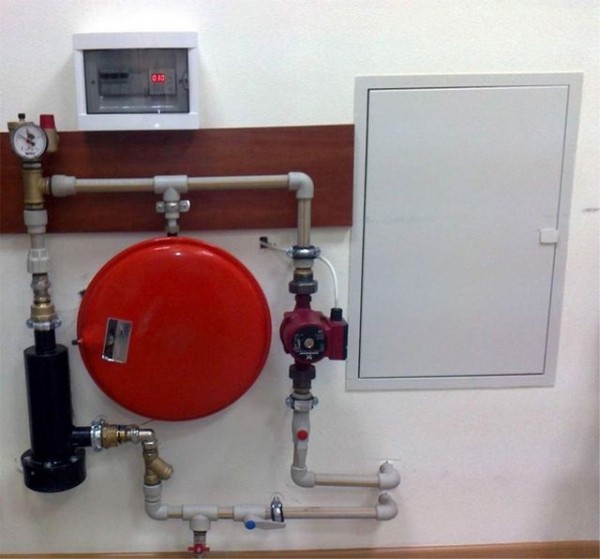

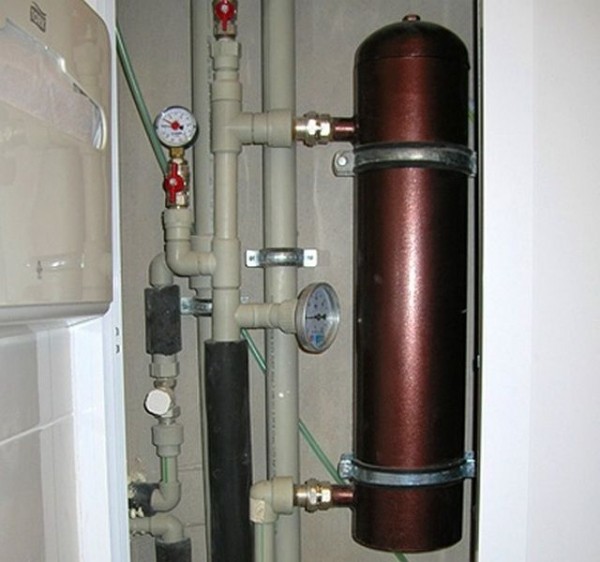

Миниатюрный электродный котел размещен прямо около радиатора отопления

• Из вышесказанного вытекает и следующее достоинство – простота монтажа. Установку можно вполне провести самостоятельно, безусловно, учитывая требуемое сечение проводки от распределительного щита. Чаще всего, обходятся даже без каких-либо дополнительных согласований — если не предполагается отопления слишком больших площадей, а дом имеет добротную термоизоляцию, то достаточно мощности оборудования порядка 6 ÷ 10 кВт, то есть будет достаточно стандартной линии питания, которая проводится в частное жилье (15 кВт).

Согласно «Правилам технологического присоединения энергопринимающих устройств (энергетических установок) юридических и физических лиц к электрическим сетям», утвержденным постановлением Правительства Российской Федерации от 27.12.2004 N 861, получение разрешения Ростехнадзора на допуск в эксплуатацию объекта не требуется для:

—  объектов физических лиц мощностью до 15 кВт включительно (для бытовых нужд);

Правда, в том случае, когда такой мощности будет не хватать, целесообразно завести трехфазную линию питания – и здесь уже не избежать «походов» по соответствующим инстанциям. Но и в этом случае, после проведения соответствующей линии, окончательный монтаж вполне выполним собственными силами, если, конечно, у хозяина есть нужные познания и навыки в области электротехники.

• Следующее достоинство электрического котла – его максимальная пожаробезопасность, так как в нем не используется открытого пламени. При соблюдении всех требования по прокладке линий питания и установке соответствующего предохранительного оборудования, за этот аспект можно быть спокойным.
• Не требуется никаких складских помещений или мест для организации хранения запасов топлива.
• Важнейшее преимущество – котел предельно прост в эксплуатации, не требует ежедневного вмешательства в свою работу. При правильно смонтированной и отлаженной системе все будет ограничиваться лишь установкой нужного температурного режима или более тонкими регулировками, позволяющими повысить эффективность и экономичность отопления. Как правило, подобные котлы оснащаются устройствами управления с понятными и доступными устройствами регулировки.
• Из всех других котлов, именно электрические проще всего вписываются в инновационную систему «умный дом». Так приобретение дополнительных управляющих устройств позволяют экономить, используя льготные ночные тарифы на электроэнергию с накоплением разогретого теплоносителя в специальных аккумулирующих емкостях. Вполне возможно управлять работой всей системы отопления и дистанционно, по IP или GSM – каналам связи, то есть сводить к минимуму потребление, когда в доме никого нет, и наоборот, давать команду на активный прогрев жилья ко времени своего возвращения. Реализуется возможность и программирования работы на определённый период, например, на неделю.

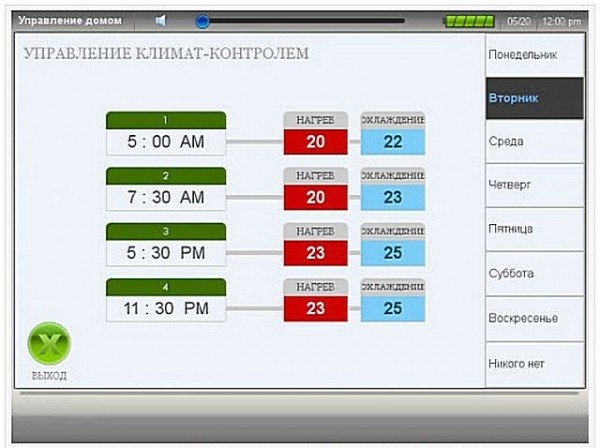

Электрические котлы легче всего поддаются точным регулировкам и программированию режимов работы

• И, наконец, стоить отметить то, что электрические котлы обычно – значительно дешевле газовых или современных твердотопливных.

Теперь – о самых существенных недостатках электрического котла.

• Прежде всего, конечно, это дороговизна электроэнергии. Перед принятием решения об установке подобного оборудования все же следует оценить реально свои возможности по оплате ежемесячных счетов. Этот критерий выдвигает особые требования к термоизоляции здания – глупо будет выбрасывать немалые суммы, пытаясь поддерживать комфорт в неутепленном доме. И роль точной регулировки работы системы отопления, с использованием всех возможностей экономии, здесь особо важна.

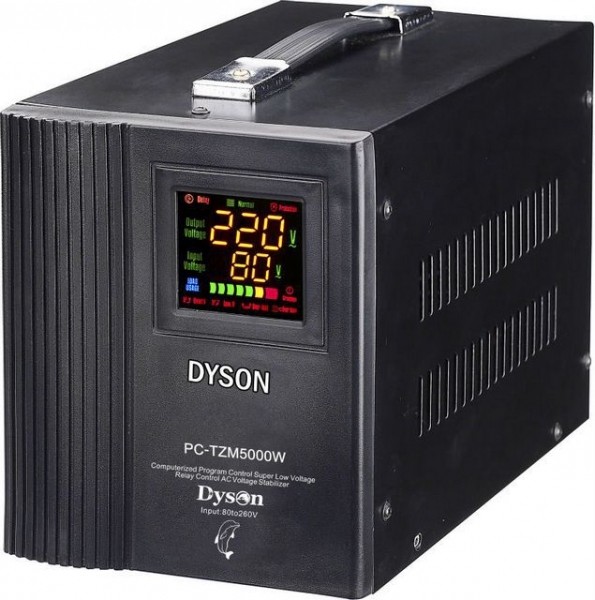

Электроника котлов любит стабильное напряжение питания

• Работа электрической системы отопления требует стабильности подаваемого питания. Конечно, небольшие скачки не столь страшны – это решается установкой стабилизатора напряжения, но это дополнительные затраты. Ну а если существенные перепады или даже прекращения подачи не являются редкостью – от такого подхода к обогреву жилья лучше сразу отказаться.

Теперь пора перейти к рассмотрению основных типов электрических котлов, особенностей их конструкции и правил эксплуатации, достоинствам и недостаткам.

Котлы с трубчатыми электронагревателями (ТЭН)

Базовое устройство таких электрических котлов – наиболее простое из всех. Основано оно на свойствах резистивного нагрева проводников при прохождении через них электрического тока. Основным элементом является ТЭН – трубчатый электронагреватель.

ТЭНы могут быть различной формы и размеров, но устройство их, как правило, одинаково:

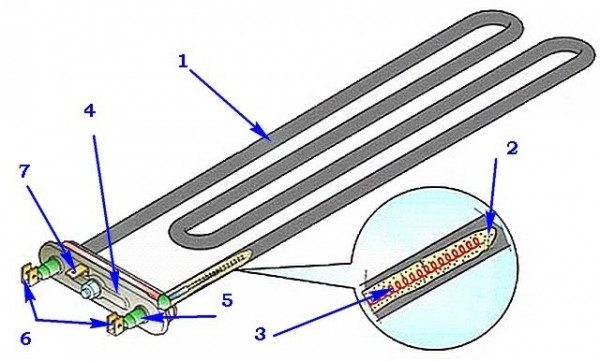

Принципиальное устройство любого ТЭНа

В металлическом корпусе-трубке (поз. 1) размещена спираль-проводник из сплава, обладающим высоким удельным электрическим сопротивлением (поз. 3) — обычно в эих целях используется нихром. Спираль размещена точно по оси трубки, не касаясь корпуса, а чтобы добиться такой центровки и надежной изоляции, пространство заполнено диэлектриком, обладающим высокой теплопроводностью и теплоемкостью, порошкообразным периклазом – это кристаллы окиси магния (поз. 2).

С обоих концов трубка герметично закрыта, оканчивается изолирующей муфтой (поз. 5) и закреплена на монтажной панели (поз. 4). Для подключения к цепи питания предусмотрены клеммы того или иного типа (поз. 6). Здесь же может располагаться и клемма защитного заземления (поз. 7).

При подаче напряжения на клеммы, проходящий по спирали электрический ток вызывает сильный ее разогрев. Мощный поток тепловой энергии через наполнитель передается к стекам ТЭНа, а же от них – к жидкому теплоносителю, циркулирующему через котел.

Обычно в котлах отопления ставится не один, а несколько ТЭНов, совмещенных в один блок, но имеющих собственные клеммы для подключения к схеме. Это позволяет по мере необходимости задействовать несколько ступеней нагрева – включать одновременно все ТЭНы или лишь некоторые из них.

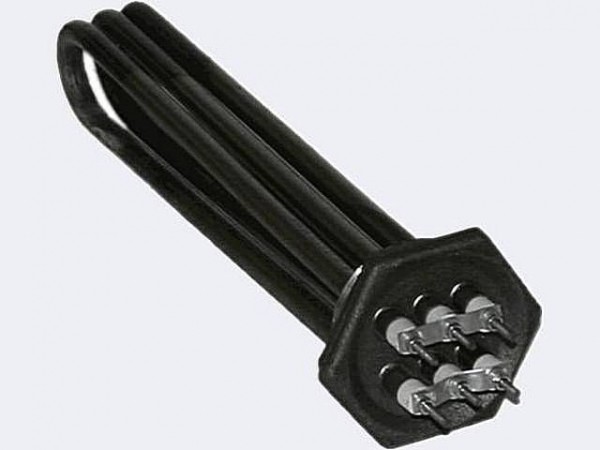

Блок из трех ТЭНов

Блок ТЭНов размещен в рабочем нагревательном цилиндре, через который проходит теплоноситель. В некоторых моделях, собственно, сам котел представляет собой такой цилиндр с колодкой подключения к сети питания и патрубками или фланцами для врезки в контур, а все регулирующие элементы вынесены в отдельный модуль.

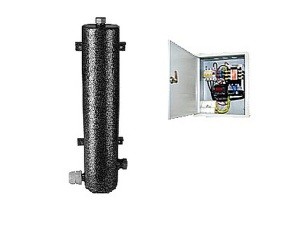

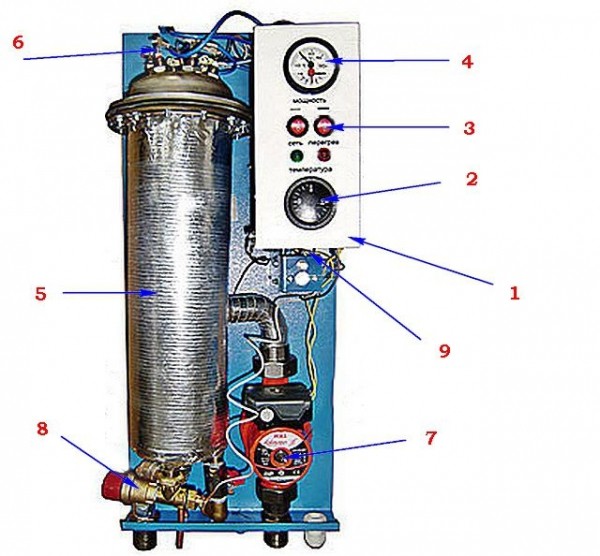

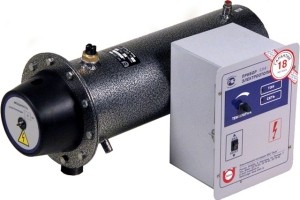

Один из простейших вариантов котла — без декоративного кожуха

Более современными и удобными в использовании являются электрокотла с ТЭНами, в которых все необходимые элементы и приборы контроля и управления собраны в едином корпусе, закрытом декоративным кожухом. Для примера, одна из моделей приведена на схеме:

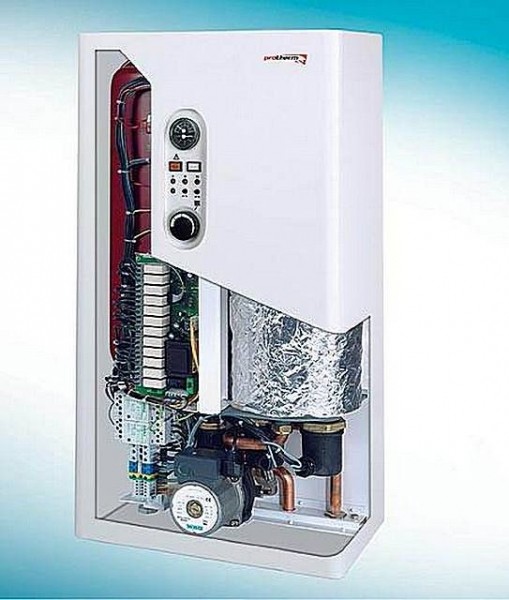

Возможная компоновка электрического котла в корпусе

Весь котел собран в одном корпусе, через лицевую панель (поз. 1) которого наружу выведены только кнопки пуска и выбора уровня мощности (поз. 3), регулятор уровня нагрева (поз. 2), контрольно-измерительные приборы – манометр и термометр (поз. 4).

Внутри расположен рабочий цилиндр с ТЭНами (поз. 5), сверху которого – клеммы подключения нагревателей (поз. 6). Удобство данной модели в том, что в ней конструктивно собраны и другие элементы, необходимые для функционирования системы отопления – циркуляционный насос (поз. 7), предохранительный клапан (поз. 8) и автоматический воздухоотводчик. Внутри же расположена и плата со схемой управления, и коммутации (поз. 9). Зачастую в корпусе размещают даже расширительный бачок мембранного типа.

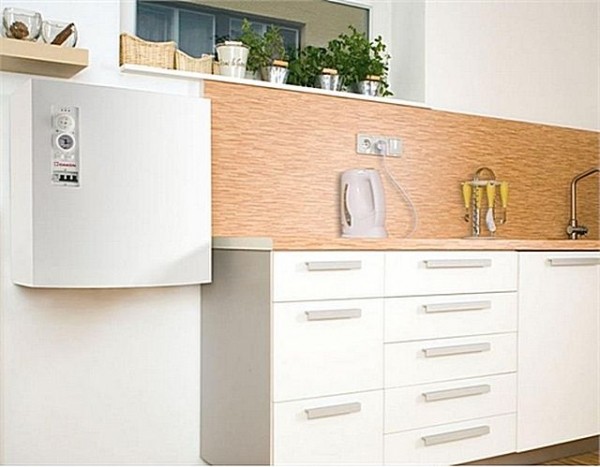

Такой котел может запросто быть установлен, к примеру, на стене кухни или прихожей, нисколько не портя интерьера.

Достоинства котлов с ТЭНами:

• Относительная простота устройства.
• Высокая ремонтопригодность – ТЭНы в случае выхода из строя несложно поменять.
• Многообразие моделей, как по уровням мощности и насыщенности автоматикой, так и по внешнему оформлению.
• Возможность использовать любой из существующих теплоносителей.

Основные недостатки:

• По сравнению с другими типами котлов – достаточно большая инертность разогрева. Это связано с тем, что передача тепловой энергии идет «через посредников» — изолирующую засыпку и корпус самого ТЭНа.
• Работа трубчатых нагревателей вызывает нарастание накипи на их поверхностях. С этим борются установкой специальных анодных стержней, в какой-то мере «оттягивающих» образование накипи на себя, но полностью исключить это явление не получается. Со временем заросшие ТЭНы существенно теряют в мощности нагрева, так как минеральный налет на них имеет крайне низкие показатели теплопроводности.
• Сам рабочий цилиндр с нагревателями внутри обычно – достаточно объемный, что предопределяет и габаритность самого котла.

В качестве примера в таблице представлено несколько моделей электрических котлов с ТЭНами. (и здесь, и в таблицах ниже подобраны модели примерно одинакового мощностного ряда – для отопления небольшого дома, площадью порядка 80 ÷ 100 м ²).

Миниатюра	Краткое описание модели
	Модель эконом-класса «Стандарт-Эконом» ЭПО 7,5 (220 В) российской компании «Эвон». Мощность – 7,5 кВт, что достаточно для отопления дома площадью до 70 ÷ 80 м². Выпускается в безкорпусном исполнении. Габариты самого котла — 565×270×220 мм, масса – 15 кг. В комплект входит блок управления размером 180×308×265. Предусмотрены 3 ступени мощности нагрева, с шагом в 2,5 кВт. Ориентировочная цена – 12,5 тысяч рублей.

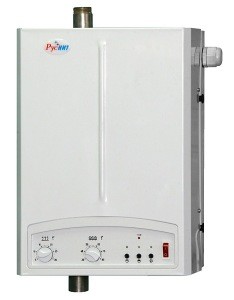

	РУСНИТ 209 М, российского производителя. Мощность 9 кВт, для площади обогрева до 100 м². 3 ТЭНа по 3 кВт, и такой же шаг ступенчатой регулировки мощности нагрева. Установлен предохранительный клапан и термостат, есть датчик наличия теплоносителя и его уровня. Предусмотрена колодка для подключения циркуляционного насоса. Емкость нагревательное бака – 7 л. Электромеханическое управление, светодиодная индикация. Габариты — 505×305×205 мм, масса 12 кг. Средняя стоимость – 15 тысяч рублей.

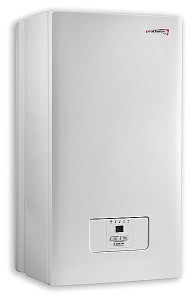

	«Protherm СКАТ v.13 9К». Продукция словацкой фирмы «Рrotherm». Мощность – 9 кВт, два ТЭНа – 6 и 3 кВт. Реализована возможность ступенчатой регулировки мощности с шагом в 1 кВт. Встроенный циркуляционный насос и расширительный мембранный бак емкостью 10 л. Группа безопасности – автоматический воздухоотводчик и предохранительный клапан. Жидкокристаллический дисплей с выводом показаний мощности, температуры нагрева и давления в системе, кнопочное управление режимами. Габариты 410×315×740 мм, масса – 35 кг. Средняя цена – 27 тысяч рублей.

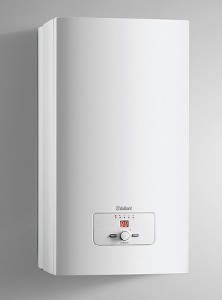

	«Vaillant eloBLOCK VE9 R13» производства Германии. Мощность 9 кВт, два тена 6 + 3 кВт. со ступенчатой регулировкой мощности с шагом 1 кВт. Диапазон температур – до 85°С, срабатывание отключающей автоматики – при 95°С. Мембранный расширительный бак, циркуляционный насос и полная группа безопасности скомпонованы в корпусе. Светодиодная индикация, электронное и электромеханическое управление. Размеры 740×410×310 мм при массе 32.1 кг. Ориентировочная цена – 29 тысяч.

Видео: достоинства электрокотлов линейки Protherm СКАТ

Электродные котлы отопления

Пожалуй, ни один из существующих типов электрокотлов не вызывает столько споров и бурных обсуждений, как электродные нагреватели. Попробуем разобраться в особенностях его конструкции и принципа действия, в существующих и мнимых достоинствах и недостатках.

Если при рассмотрении нагревателя с ТЭНами напрашивается аналогия с лампочкой или утюгом, то здесь в качестве прообраза можно взять «студенческий» или «армейский кипятильник».

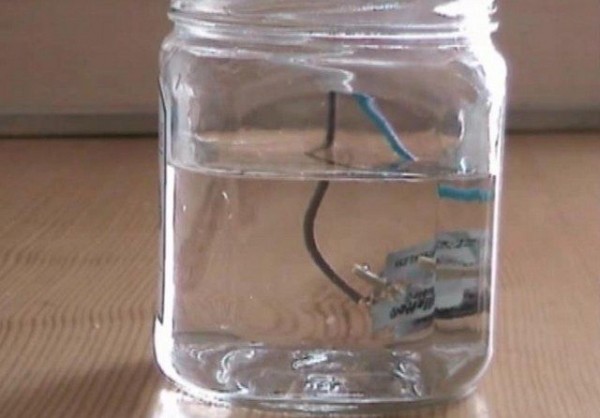

«Студенческий кипятильник» — принцип работы электродного котла примерно такой же

Две металлических пластины, закрепленные на небольшом расстоянии одна от другой (чаще всего использовались обычные бритвенные лезвия) и подключенные проводами к источнику 220 В, вызывали быстрое и бурное вскипание стакана воды. В чем тут дело?

Вода является, хоть и в слабой степени, но все же электролитом, так как содержит молекулы растворенных в ней солей. При опускании в нее электродов и подаче напряжения происходит ионизация этих частиц, и они начинают движение к проводнику с противоположной полярностью. Однако в случае с переменным током поляризация электродов сменяется с частотой 50 раз в секунду (50 Гц). Значит, и ионы меняют направление своего движения с такой же периодичность, то есть, по сути совершают колебания в плотной водной среде. Это. Естественно, приводит к быстрому подъему температуры и в итоге – к закипанию.

Практически так же устроен и любой электродный котел. В его рабочем цилиндре конструктивно размещены электроды — их количество и взаимное расположение зависит от того, на какое напряжение питания прибор рассчитан. Если применяется сетевое напряжение 220 В, то электрод один, размещен по центру, а роль второго выполняют стенки рабочего цилиндра. В более мощных котлах, рассчитанных на трехфазное питание, электроды размещены блоком, по вершинам равностороннего треугольника.

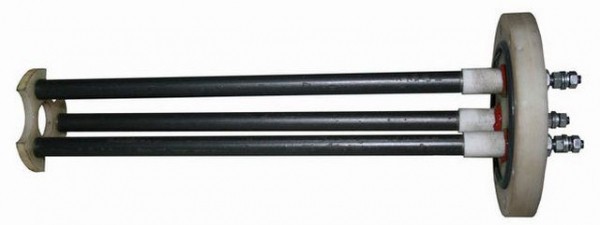

Блок электродов трехфазного котла

Чаще всего электродные (их еще часто называют ионными) представляют собой цилиндр, на котором установлены патрубки или фланцы для врезки в систему и коммутационная колодка – для выключения к блоку управления.

Габариты таких котлов – в очень широком диапазоне. Выпускаются и совсем миниатюрные модели, которые рассчитаны на подключение к одному – двум радиаторам отопления, и мощные установки, способные обогреть большой дом.

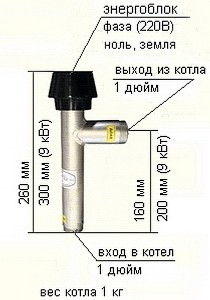

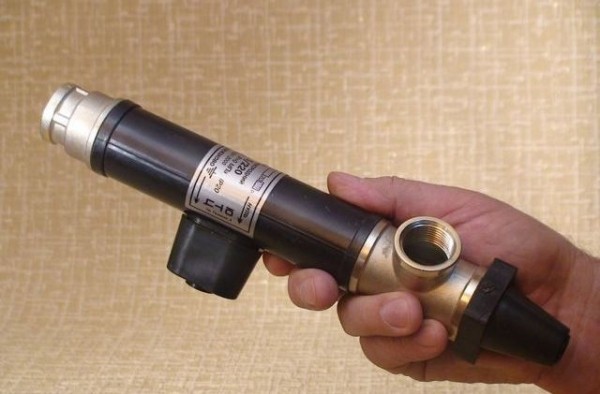

Трудно поверить, что этот «малыш» — вполне полноценный электродный котел

Несколько котлов могут объединяться параллельным или последовательным в целую «батарею», и, соответственно, включаться одновременно или по отдельности в зависимости от потребностей.

Есть модели электродных котлов, в которых сам рабочий цилиндр, ничуть не измененный принципиально, спрятан в корпус и дополнен вспомогательными устройствами регулировки и управления. Теперь вплотную рассмотрим «плюсы» и «минусы» подобных обогревательных приборов.

Действительные и мнимые достоинства

Вначале о том, какие достоинства они имеют или им приписывают:

• Компактность котлов электродного принципа.

Это неоспоримый факт – при равной мощности с другими типами, они занимают намного меньше места и имеют гораздо меньшую массу.

• Чрезвычайно высокий КПД, стремящийся к 100%.

Это тоже правда, но, в принципе, таким же достоинством отличаются практически все электрические котлы, и верить то, что именно у электродного этого показателя на десяток процентов выше, чем у других, никак нельзя. По большому счету в любой схеме электрическая энергия полностью преобразуется в тепловую, и разница лишь в скорости выхода на рабочий режим. Электродные в этом плане несколько выигрывают у ТЭНов, но затем, после первоначального пускового прогрева, КПД значительно не разнится.

• Нагрев воды настолько стремительный, что это сопровождается резким возрастанием давления, а значит, электродный котел можно использовать без циркуляционного насоса.

Весьма сомнительное мнение, и как доказательство тому – схем отопления с использованием электрокотлов с естественной циркуляцией теплоносителя практически не встречается, разве что в совсем небольших контурах. Расходовать дорогостоящую энергию на обеспечение подобной циркуляции – непозволительная роскошь. Гораздо проще врезать насос – он и потребляет немного, и управлять такой системой отопления намного проще. Кроме того, резкий подъем давления – это только пусковой момент, а затем, при выходе в установленный режим, это процесс ничем не будет отличаться от других котлов.

• Электродный котел полностью застрахован от перегрева и перегорания в случае отсутствия в контуре теплоносителя.

Здесь – не поспоришь, так как если не будет электролита, то цепь оказывается незамкнутой, и котел не работает по определению.

• Котел имеет чрезвычайно малую термическую инертность, а поэтому – легко поддается быстрым и точным настройкам.

Инертность, действительно, невелика – малая масса и высокая скорость нагрева воды тому причина. Однако это иногда можно даже отнести к недостаткам, так как обязательно влечет более частые включения и отключения питания в процессе работы. А точность настройки, увы, у электродного котла даже немного «хромает» — свойства электролита (теплоносителя) очень значительно меняются с ростом температуры, причем по нелинейной зависимости. Поэтому другие котлы по точности регулировки даже значительно выигрывают.

• Электродный котел нечувствителен к перепадам напряжения.

В самом деле, падение напряжения в сети никак не скажется на работоспособности самой электродной схемы – будет лишь потеря мощности. Но это же в полной мере можно сказать и об обычном ТЭНе. Вопрос совсем в другом – перепады напряжения губительны для управляющей электроники, и в этом такие котлы ничуть не лучше и не хуже остальных электрических, то есть стабилизатор напряжения все равно потребуется, если скачки в сети происходят часто.

• Низкая стоимость электродных котлов.

Это, на первый взгляд, действительно так. Но обратите внимание, что очень часто в цену не входит блок управления, так как нередко электроника идет от другого производителя.

При выборе электродного котла нельзя забывать и о стоимости необходимого дополнительного оборудования

Если взять все в сумме, да добавить другие элементы – насос, расширительный бак, группу безопасности, то вопрос о совсем малой стоимости может и исчезнуть сам по себе. А без электроники применять такой котел, пуская на «самотек» и так достаточно трудноуправляемый процесс нагрева теплоносителя – дело и рискованное, и крайне неэкономное.

Что говорят о недостатках?

Очень часто недостатки такого котла кажутся настолько значительными, что сразу отпугивают потенциальных владельцев. Так ли это – судите сами:

• Совершенно особые требования к химическому составу и качеству теплоносителя.

Да, универсальности, например, как у ТЭН-котла, здесь нет, и любую жидкость в контур заливать нельзя. Теплоноситель должен обладать не только высокой теплоемкость, быть безопасным с точки зрения экологии, иметь широкий температурный рабочий диапазон. Важнейшее качество – это нужная концентрация химических веществ, которые делают возможным процесс ионизации. И это еще не все – жидкость не должна создавать сильное сопротивление электротоку, иначе цепь просто не замкнется и никакого нагрева происходить не будет.

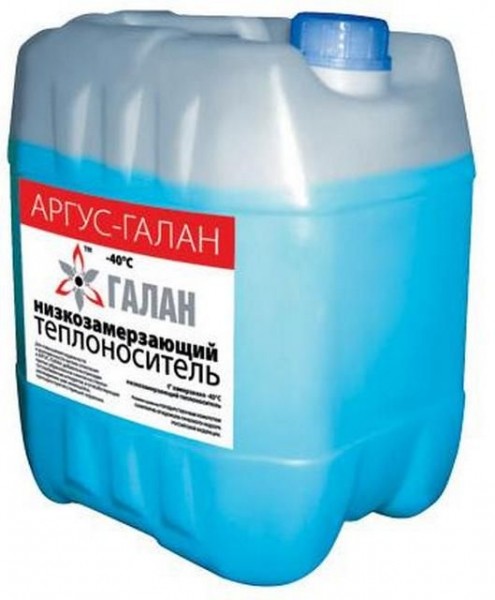

Электродные котлы очень требовательны к качеству теплоносителя

Одним словом, подобрать правильный электролит – целая наука. Конечно, многие умельцы пытаются все сделать самостоятельно и готовят «рассолы» на глаз. При этом вряд ли учитывается множество факторов, от которых напрямую зависит корректность работы оборудования – с таким подходом говорить об экономичности сложно.

Производители котлов или напрямую дают указания о применении тех или иных жидкостей, либо даже сами выпускают требуемые электролиты. Кстати, иногда несоблюдение подобных рекомендаций становится причиной отказа от гарантийных обязательств.

Одним словом, с электролитом-теплоносителем – множество хлопот, к которым присовокупляется еще и то, что он требует регулярного обновления, так как со временем начинает терять свои качества.

• Электродный котел ограничивает хозяев в выборе радиаторов отопления.

Стальные радиаторы не рекомендуются в принципе для систем с любыми электрическими котлами из-за неэкономичности. Чугунные не подойдут из-за того, в силу своей массивности и теплоемкости могут создать такие условия, что электродный котел просто не будет полноценно справляться с их нагревом, станет работать без пауз. Пористая поверхность старого чугуна, кроме того, может даже после промывки содержать немало инородных включений, которые изменяют химический состав электролита.  Нельзя исключить и коррозионное воздействие теплоносителя на черный металл.

Значит, остаются или биметаллические, или алюминиевые батареи. Но с алюминиевыми – тоже не все однозначно. Если радиаторы изготовлены по технологии экструзии из вторичного алюминия (продукта переработки лома), то они также не подойдут – содержание примесей бывает критичным для химического состава теплоносителя, и система отопления быстро разбалансируется.

• Нагрев теплоносителя ограничен 75 градусами.

Этот недостаток, если он таковым и является – абсолютно не критичен. Во-первых, за этим следит автоматика, а во-вторых, такой температуры должно быть достаточно с лихвой для нормального обогрева. А сам температурный «потолок» объясняется тем, что большинство теплоносителей при большем нагреве резко меняют свои физические характеристики проводимости. И система становится малоуправляемой и неэкономичной.

• Требуется надежный контур заземления.

Это – вовсе не недостаток, а требование обеспечения безопасности эксплуатации. Кстати, оно распространяется на любые типы котлов и другого электрооборудования в жилом доме, так что электродные нагреватели вовсе не являются каким-то исключением из правил.

• Электроды достаточно быстро покрываются слоем накипи.

Это тоже – технологические издержки, как и в случае с ТЭНами. Никуда не денешься – время от времени проводится профилактика и замена комплектующих. Единственное, что поможет минимизировать это явление – опять же, качественный электролит.

• Электродные котлы сложны в установке и отладке.

Что касается монтажа – он ничуть не сложнее, чем с любым другим котлом. Все нюансы кроются в подборе оптимального теплоносителя и проведении точных настроек. Неприятный нюанс в том, что проверку химического состава и оценку корректности работы такой системы отопления необходимо проводить перед каждым отопительным сезоном, а возможностей провести подобные мероприятия своими силами, без специального тестирования – невозможно. Придется прибегать к вызову специалистов, что, безусловно, потребует дополнительных затрат.

Видео: электродный котел требует регулярной профилактики!

Чтобы завершить тему электродных котлов, остается привести несколько моделей, рассчитанных на небольшой по размерам дом.

Миниатюра	Краткое описание модели

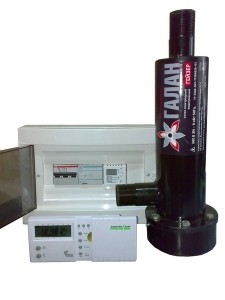

	Галан Гейзер 9, производства российской компании «Галан». Потребляемая мощность — 9 кВт. Размеры: высота – 360 мм, максимально по ширине – 130 мм. Вес – всего 5 кг. Диаметр резьбовых патрубков для подключения к контуру – 32 мм. Максимальный объем теплоносителя в системе – до 100 л. Ориентировочная цена – 7200 руб. Рекомендуется установка дополнительно электронного блока-терморегулятора «Навигатор 9 Н» — 7400 руб. и комплекта термодатчиков «Навигатор» — еще 600 руб.

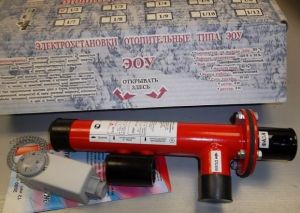

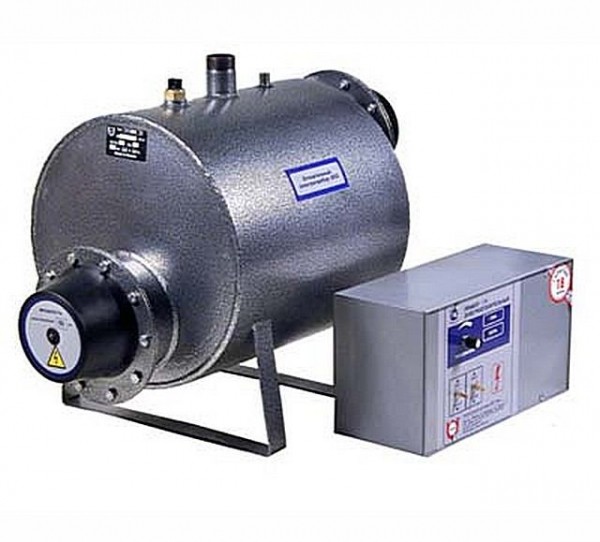

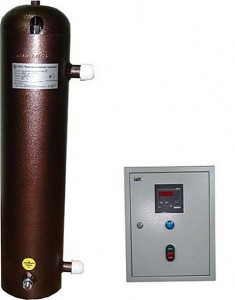

	ЭОУ 1/10 (энергосберегающая отопительная установка) компании СКАРТ, Россия. Напряжение питания – 220 В, мощность – 10 кВт. Производитель заявляет о достаточности для отопления 200 м² — большой вопрос! Гарантия 10 лет, а обещаемый срок службы – до 30 лет. Длина – 300 мм, масса – 3.1 кг. Стоимость модели – 5000 руб. с накладным термореле, плюс 2500 руб. для комплектующих щитка управления.
	Электродный котел BERIL 9/220, также российского производства. Мощность – 9 кВт. Длина – 300 мм. Расстояние между входным и выходным патрубками (1 дюйм) – 200 мм. Вес – всего 1 кг. Реализована возможность ступенчатой регулировки мощности с шагом 200 Вт. Цена котла – 4500 руб. К нему приобретается блок цифрового управления ЦСУ «ЕВРО» (14 тысяч руб.), позволяющий с большой точность контролировать работу системы отопления, программировать режимы с возможностью сохранения в памяти, управлять системой дистанционно и т.п.

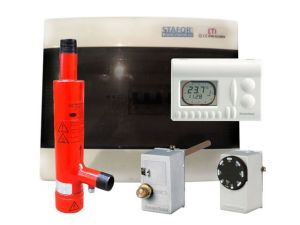

	STAFOR 5-10 – продукция латвийской компании, имеющая сертификацию Евросоюза. Габариты котла – 405×115×62 при массе 5 кг. Высшие классы электробезопасности и защищенности от влаги. Стоимость самого котла – около 210 евро (13 тыс. руб.), но полный комплект, включающий два термостатических датчика, тиристорный блок управления со всеми степенями защиты и специальный комнатный пульт–термостат с возможностью недельного программирования – еще порядка 305 евро (19 тыс. руб.)

Индукционные котлы отопления

Еще один тип электрических котлов, принцип работы которых значительно отличается от других.

Индукционный нагрев уже достаточно давно применяют в промышленности, например, для обеспечения требуемых высоких температур на технологических линиях или в металлургии. Со временем он стал реализовываться и в котлах бытового назначения.

Чтобы понять, как это действует, можно вспомнить курс физики, в частности, тему электромагнитной индукции. По сути, принцип работы кола в какой-то мере повторяет функционирование известного всем электрического трансформатора.

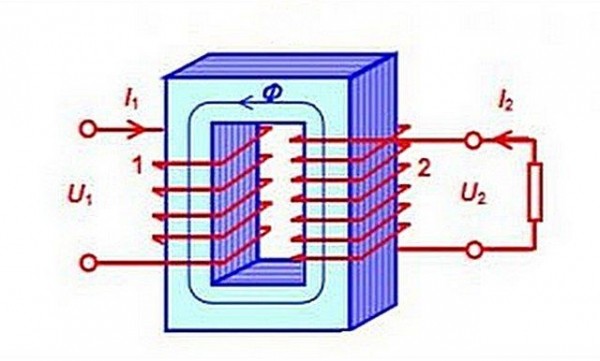

По сути, в индукционных котлах реализован принцип обычного электрического трансформатора

Проходящий через первичную обмотку (1) переменный ток индуцирует (создает) электродвижущую силу, которая ведет к появлению разности потенциалов на вторичной катушке (2). Если цепь замкнуть, то появится ток, который можно использовать в том числе и для нагрева. Сердечник, выполненный из специального материала-магнитопровода, значительно усиливает эффект индукции.

Именно такое явление было воплощено в схему индукционных котлов. В настоящее время выпускается две основных разновидности подобных нагревателей – типа SAV и типа ВИН.

Котлы типа SAV

В таких котлах роль вторичной обмотки принимает на себя замкнутая система труб теплообменника, которая специально делается очень разветвленной, лабиринтообразной, чтобы максимально увеличить площадь активного теплообмена.

Котел типа SAV — внешний вид и схема устройства

Мало того, «включается» еще одно интересное явление. Сам по себе замкнутый вторичный контур, находясь в переменном электромагнитном поле, начинает генерировать реактивную мощность, которая при выходе котла в полноценный режим, даже превосходит первично наведенную. То есть для поддержания требуемого уровня нагрева потребление энергии из внешнего источника резко снижается – а это прямой путь в хорошей экономии.

Видео: полезные сведения об индукционных котлах SAV

Котлы типа ВИН

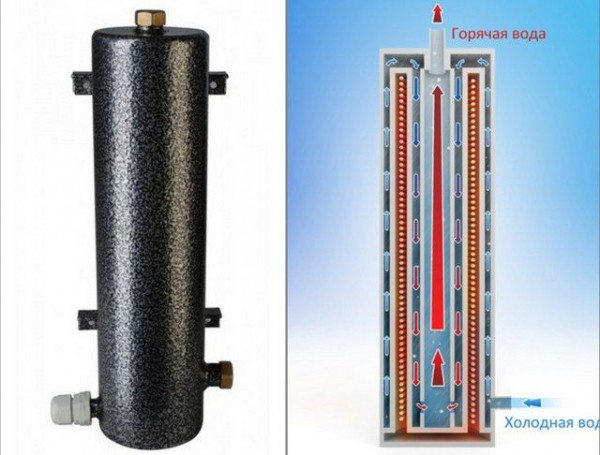

Эти котлы (вихревые индукционные нагреватели – ВИН), работают несколько иначе.

Индукционный котел ВИН в «обвязке» отопительного контура

Прежде всего, сетевое напряжение 220 или 380 В, 50 Гц, поступает в преобразователь, и становится высокочастотный, доходя до килогерц. Безусловно, это резко повышает напряженность создаваемого им электромагнитного поля. А в роли теплообменника выступают практически все металлические поверхности котла, которые выполнены из специальных ферросплавов. Вихревые токи Фуко вызывают эффект перемагничивания, который всегда сопровождается очень быстрым и высокотемпературным нагревом.

Преимущества и недостатки индукционного отопления

Несмотря на некоторую разницу в конструкции, у индукционных котлов всех типов примерно одинаковые достоинства и недостатки.

К преимуществам таких приборов отопления можно отнести:

• Практически полностью отсутствует необходимость замены каких-либо узлов котла. Сама по себе первичная катушка никак не участвует непосредственно в процессе нагрева, находится в полностью изолированном отсеке, полностью исключающем ее контакт с жидкой средой. По большому счету, вероятность ее обрыва близка к нулю, а больше в таком котле и нечему ломаться или выходить из строя.
• Котлами с ТЭН или электродами присущ общий недостаток – постепенное зарастание накипью. В индукционных котлах такой проблемы не возникает. Это обусловлено и большой площадью контакта теплоносителя с нагреваемыми поверхностями, и микровибрацией корпуса, которая просто не дает солевым отложениям закрепиться на стенках.
• КПД таких котлов стремится к 100%, а феномен явлений самоиндукции и выработки реактивной энергии может дать до 30% экономии при равной с другими котлами иного типа тепловой мощности. Разогрев и выход на максимальную мощность проходит чрезвычайно быстро.
• Нет никаких, в принципе, ограничений по типу и химическому составу теплоносителя (подробнее об этом – в отдельной публикации портала).
• Котлы легко поддаются тонким регулировкам мощности и режимов работы, всегда оснащены электронными блоками управления. Обязательно предусматривается многоуровневая система защиты. В вопросах пожарной и электробезопасности они, наверное, являются лидерами.
• Производители обычно гарантируют не менее 30 лет безаварийной работы.

Недостатками индукционных котлов можно считать следующее:

• Иногда пользователей раздражает легкий вибрационный гул. Это может ограничить возможность размещения подобных котлов в жилых помещениях или непосредственно около них.
• При равных показателях мощности, индукционные котлы всегда намного тяжелее своих «собратьев» другого типа (без учета дополнительного оборудования – расширительных баков, циркуляционных насосов и т.п.) Это несколько осложняет процесс их монтажа – требуются крепления повышенной прочности, надежные стены и т.п.
• Стоимость подобных котлов отопления – весьма высока.

И, для примера, две модели индукционных котлов:

Миниатюра	Краткое описание модели
	SAV 7-1, самый мощный в линейке однофазных котлов серии PROF. Потребляемая мощность – 7 кВт. Площадь эффективного обогрева – до 85 м². Габариты котла — 450×121 мм, при этом его масса составляет 35 кг. Комплектуется выносным блоком управления с датчиками температуры, терморегулятором, защитными автоматами, клеммной колодкой для подключения дополнительных электронных и электромеханических устройств. Стоимость комплекта – около 38 тысяч рублей.
	ВИН-7, также самый мощный среди однофазных (220 В). Мощность – 7 Вт, для площади отопления до 90 м². Габариты — 675×133 мм, масса – 23 кг. Диаметр резьбовых патрубков – 25 мм. В обычной комплектации – сам котел, шкаф управления, группа безопасности и датчик температуры –цена около 36 тыс. руб. В полной комплектации добавляется циркуляционный насос, датчик потока и комплект запорно-регулирующей арматуры. Стоимость – 46 тыс. руб.

Итак, мы закончили знакомство с основными типами и некоторыми моделями электрических котлов отопления. Следует очень внимательно изучить все характеристики, преимущества и недостатки приборов, оценить степень сложности их эксплуатации и экономичность, чтобы электрическое отопление дома стало эффективным и не привело к совершенно неоправданным затратам.

И в завершение – очень информативный сюжет о выборе электрических котлов отопления.
