Дисковый отрезной станок по металлу своими руками
Дисковый отрезной станок по металлу своими руками: фото и описание изготовления самодельного станка.

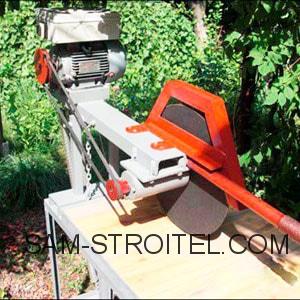

В этой статье, мы рассмотрим как самостоятельно изготовить дисковый отрезной станок по металлу. На фото показана конструкция всех узлов самодельного станка, а процесс его изготовления подробно описан ниже.

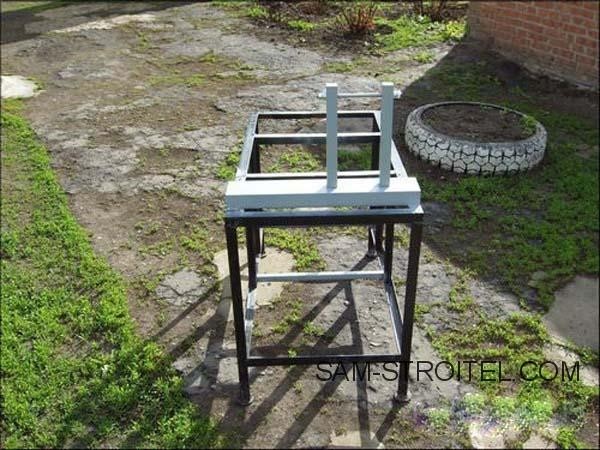

Изготовление дискового отрезного станка по металлу начнем из каркаса-рамы, её габаритные размеры 700*1000*900 мм.
Материалом для рамы отлично послужит уголок 25*25 мм, нарезаем болгаркой заготовки и свариваем. К верхней плоскости рамы на расстоянии 70 мм от края привариваем швеллер №10, к которому, в свою очередь, с помощью болтов крепятся две вертикальные стойки из квадрата 40*40 мм.

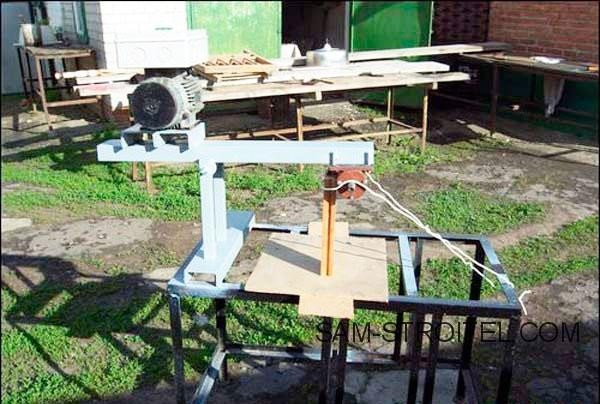

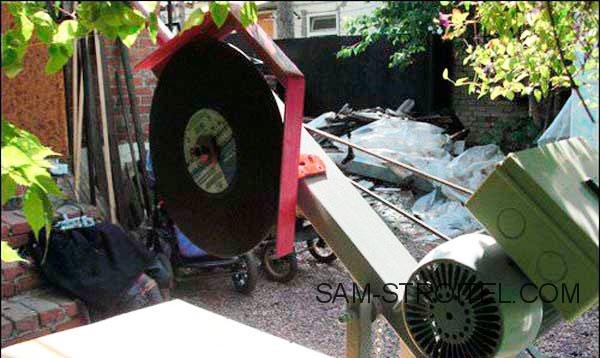

Стойки соединены валом Ø12 мм с одетой втулкой (во избежание торцевых движений диска соединение вал-втулка выполняется со скользящей посадкой с минимальным зазором). К этой втулке и приваривается коромысло из того же швеллера №10 размером 800 мм, причем таким образом, чтобы плечи соотносились как 1:3.
На меньшей части коромысла крепится электродвигатель, на большей – рабочий вал, передача движения будет осуществляться с помощью ременной передачи.

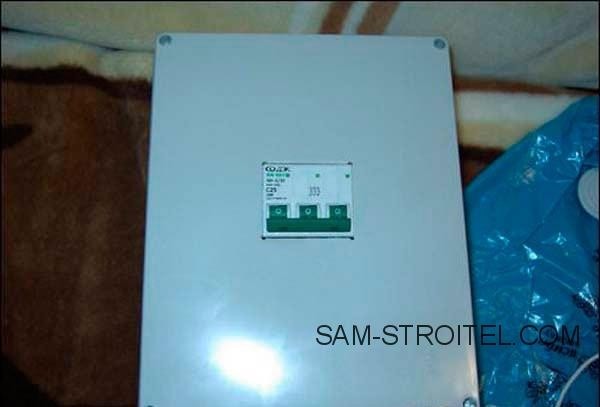

Теперь об электродвигателе для отрезного станка. Предпочтение следует отдать асинхронным двигателям, как более надежным и долговечным. Практика показывает, что для нормальной работы с отрезным диском Ø 400 мм идеально подходит « трёх тысячник» мощностью 2,2 кВт, питаемый от трёхфазной сети. Сгодится и полутора тысячник, но передаточное число ременной передачи необходимо выбрать так, чтобы на валу было около 6000 об/мин. В случае питания от однофазной сети, мощность двигателя следует увеличить на 30% и применить рабочий и пусковой конденсаторы.

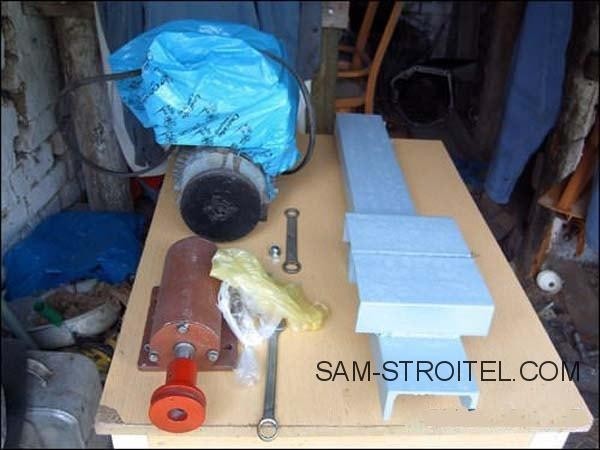

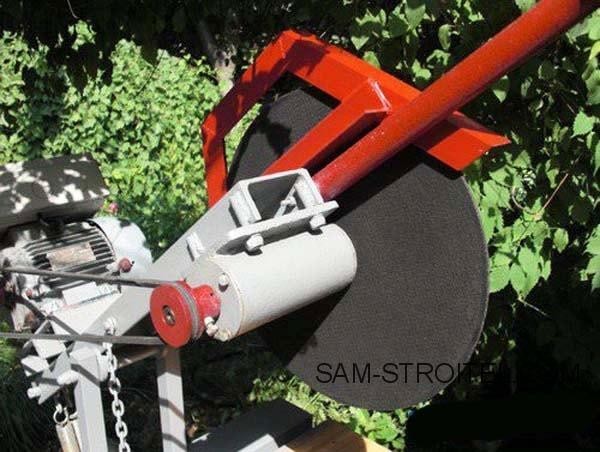

Рабочий вал с опорами, фланцами под диск и шкивом под ремень типа «А» заказываем токарю, причём выступ фланца должен быть Ø32 мм. В этом случае на станок можно будет устанавливать как отрезной диск, так и пильной диск по дереву. И двигатель, и вал крепятся к валу с помощью болтов и гаек М10.

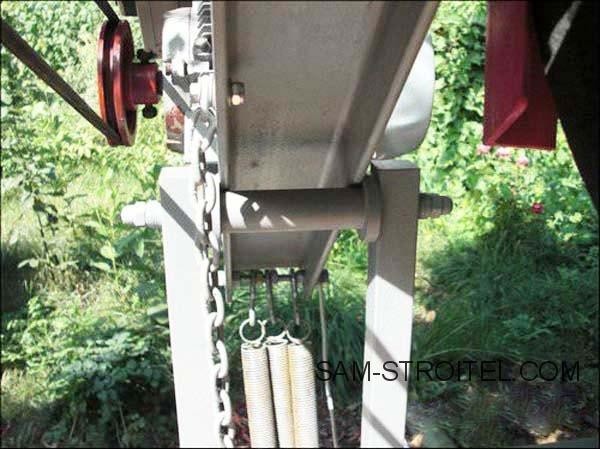

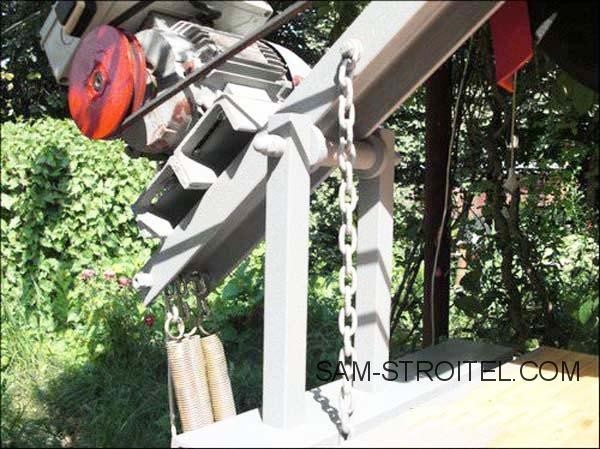

Ход коромысла ограничивается цепью, а со стороны двигателя для облегчения возврата устанавливаются пружины (например, от спортивного эспандера). Крепления цепей и пружин – с помощью болтов.

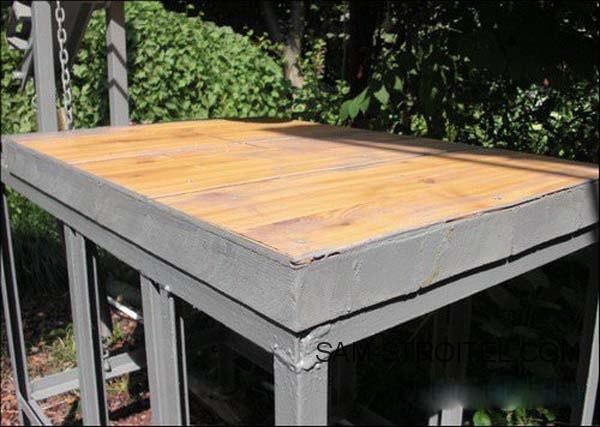

Стол для отрезного станка изготавливают из строганой доски 40-50 мм, и для выравнивания мелких неровностей покрывают фанерой или USB.
И еще важный момент. При установке вала следует установить пильной диск и тщательнейшим образом проверить перпендикулярность плоскостей диска и стола. При необходимости положение вала нужно выровнять, применив подкладки по опоры подшипников вала.

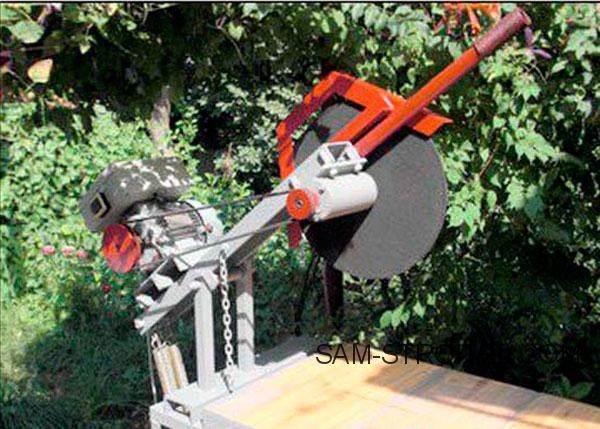

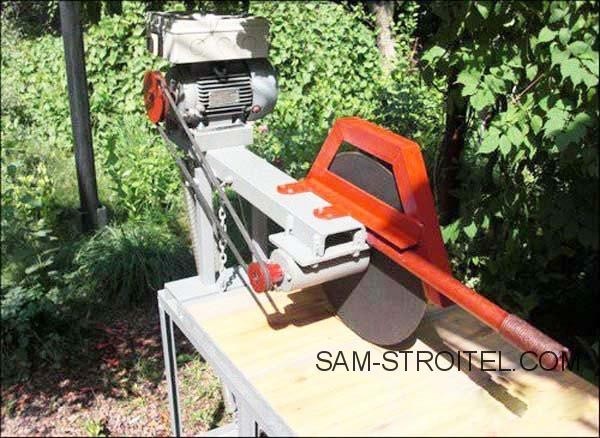

И наконец, последнее. НЕ ЗАБУДЬТЕ предусмотреть защиту диска!
Диск отрезного станка по металлу работает на больших оборотах, возможен вылет абразивных и металлических частиц, а в случае применения пильного диска с твёрдосплавными напайками, вылет последних. Защита диска обязательна!
