Речь о совершенно новом материале для отделки фасадов зданий. Термопанели могут использоваться не только при строительстве нового дома, но и во время капитального ремонта, в том числе – цокольных частей.

Цокольные термопанели

Особенности термопанелей

Описываемый материал благодаря применению современных технологий обладает отменными эксплуатационными характеристиками. Ознакомимся с ними.

Такие панели являются не только внешней отделкой, но и утеплением

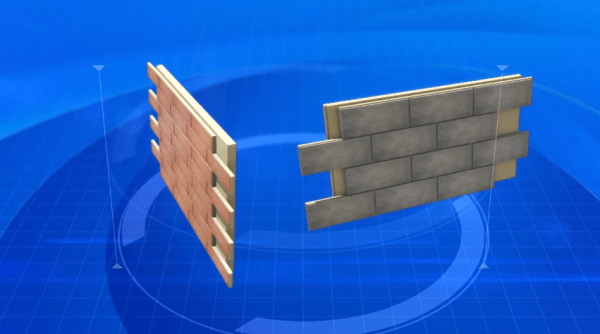

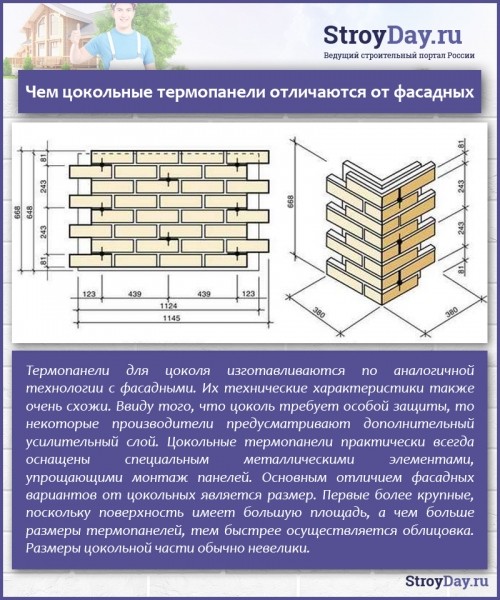

Чем цокольные термопанели отличаются от фасадных

Таблица. Эксплуатационные характеристики материала.

Наименование	Краткое описание
Пожаробезопасность	Те материалы, которые применяются для теплоизоляции, не горят.
Низкая теплопроводность	Имея толщину всего 50 мм, термопанели обладают такими же показателями теплосбережения, как 100-сантиметровый слой бетона.
Устойчивость к влаге	Материал не впитывает ее, а потому монтажные работы заметно упрощаются.
Технологичность	Какие-либо сложные механизмы во время монтажных работ не используются, для работы нужны лишь электродрель и болгарка.
Длительный срок службы	Если на панелях нет каких-то повреждений, то они могут прослужить больше 30 лет.

На заметку! Термопанели для цоколя могут быть обычными и усиленными. Первые состоят из двух слоев – теплоизоляционного (полиуретан) и внешнего декоративного (это может быть керамическая или клинкерная плитка, проч.).

Пенополиуретан, используемый как основа, имеет ряд преимуществ по сравнению с другими материалами-теплоизоляторами

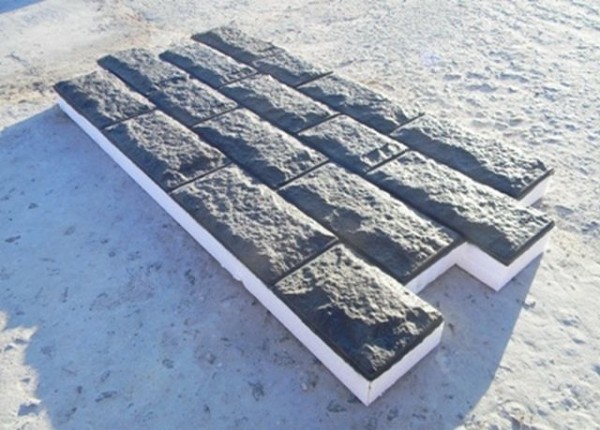

Облицовочные плиты

Что же касается усиленных панелей, то в них имеется дополнительный слой из ОСБ плиты, благодаря которому заметно увеличивается механическая прочность. Стоимость таких термопанелей выше, но именно их желательно применять для отделки цокольных частей здания.

Сам цоколь, к слову, принимает на себя значительные нагрузки, а потому панели для отделки должны быть прочными. Слой утеплителя должен иметь толщину 4-8 см, более точное значение зависит от климатической зоны и отсутствия/наличия используемого подвала. Термопанели обладают всего одним недостатком – это высокая стоимость.

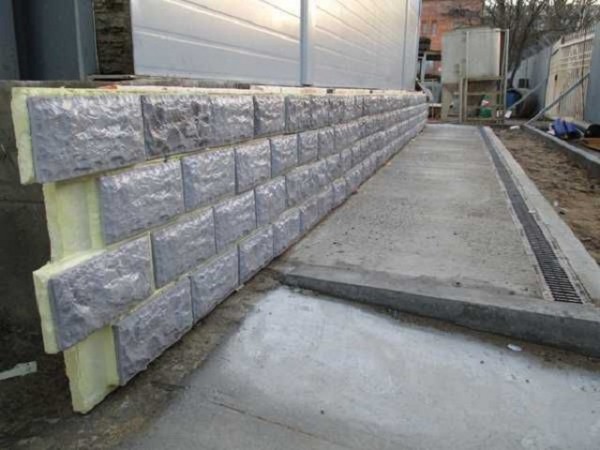

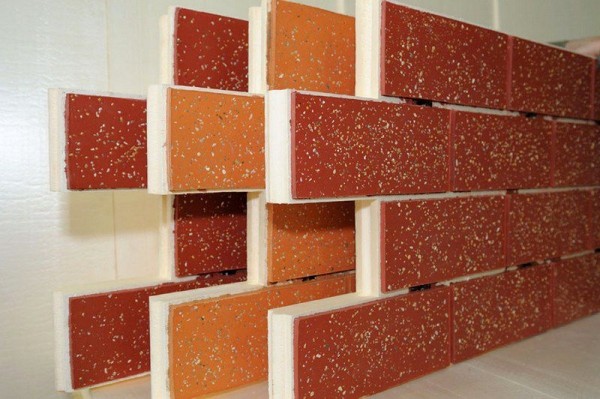

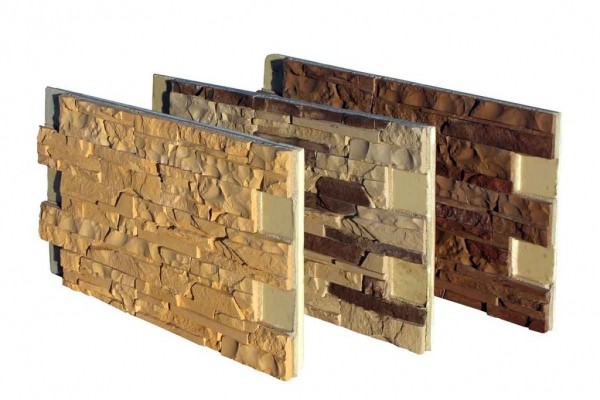

Фото цокольных термопанелей

Никакие микроорганизмы в панелях не размножаются, еще материал устойчив к грызунам и резким температурным перепадам. Что касается стоимости, то она зависит от конкретных характеристик и варьируется от 1 200 до 2 500 рублей за 1 м кв. (может быть и выше).

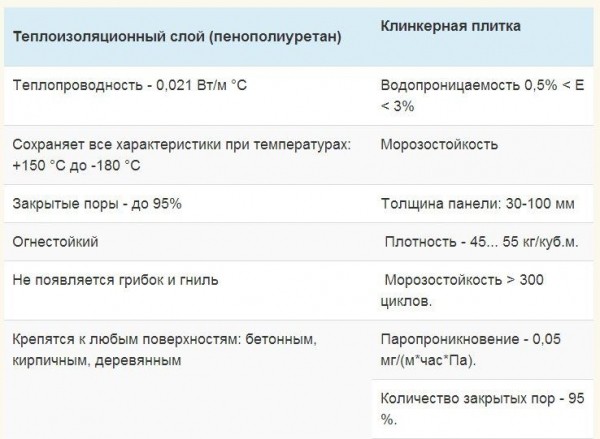

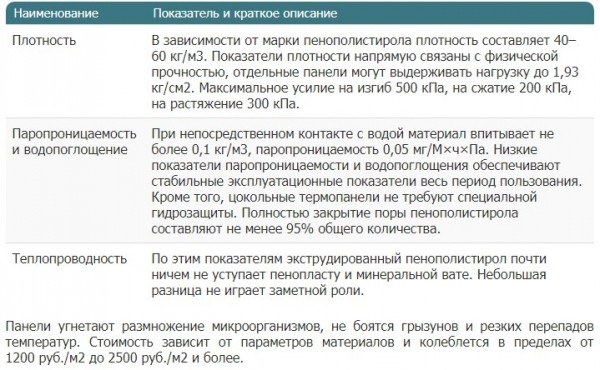

Технические характеристики термопанелей

Характеристики материала

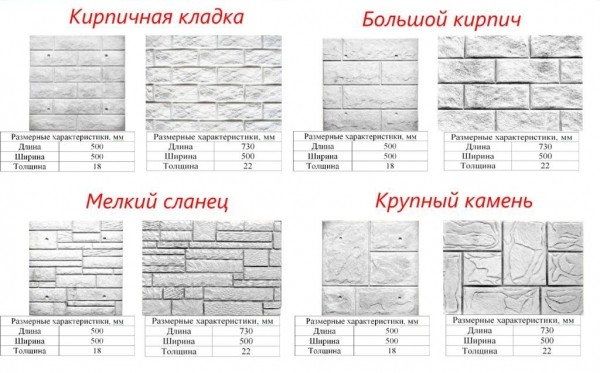

Виды фактур термопанелей

Калькулятор расчета толщины утепления кирпичного цоколя

Перейти к расчётам



Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»

Значение нормированного сопротивления теплопередаче (по карте для вашего региона, для стен)

Толщина кладки кирпичного цоколя

— в полкирпича

— в один кирпич

— в полтора кирпича

— в два кирпича

— в 2,5 кирпича

Тип керамического кирпича

— полнотелый

— пустотелый, пустотность до 20%

— пустотелый, пустотность от 20 до 30%

— пустотелый, пустотность от 30 до 40 и более %

Выбранный тип утеплителя

— плиты LOGICPIR ТехноНиколь

— плиты пенополисторола XPS

— пенополистирол беспресованный (белый пенопласт)

— пенополиуретан в блоках (панелях)

— пенополиуретан — напыление

— минеральная вата базальтовая, повышенной плотности

Советы по монтажу термопанелей

Есть 2 способа монтажа, что обуславливается особенностями изготовления материала:

• на каждую термопанель надвигается следующая, чтобы замки зацепились. Часть утепляющего материала в подобных панелях остается открытой, она закрывается при установке следующей плиты. В результате – достаточно прочный замок. Такие панели устанавливаются быстрее, но важно, чтобы цоколь имел идеально ровную поверхность. Кроме того, между цоколем и термопанелями по причине неплотного прилегания может возникнуть естественный воздухообмен, из-за чего эффективность утепления заметно снизится;

Монтаж фасадных термопанелей

• соседние панели приклеиваются встык, вся площадь утеплителя закрыта плитками. Для фиксации используется монтажная пена или клей. Время, необходимое для монтажных работ, из-за этого увеличивается, однако цоколь не нужно предварительно выравнивать, да и конвекции воздуха между ним и термопанелями не будет (а значит, улучшится теплосбережение).

Способ монтажа панелей

Выбирая тот или иной способ, оцените не только то, каково состояние цоколя, но и собственные возможности. К примеру, если цоколь ровный, то предпочтение лучше отдавать первому методу. Но не забывайте, что в любом случае должны использоваться специальные дюбели.

Ознакомимся с доборными элементами, облегчающими монтажные работы.

1. Планки (финишная и стартовая). Необходимы для установки панелей в начале и конце работ. Не только украшают цоколь, но и защищают от попадания влаги.
2. Полосы с плитками, располагающимися вертикально. Необходимы для того, чтобы улучшить декоративные характеристики.
3. Углы (внутренний и наружный). Они, что очевидно, нужны для отделки углов, имеют высоту, соответствующую размерам термопанели. Бывают приставными и оснащенными замками, разной ширины, разных типов.

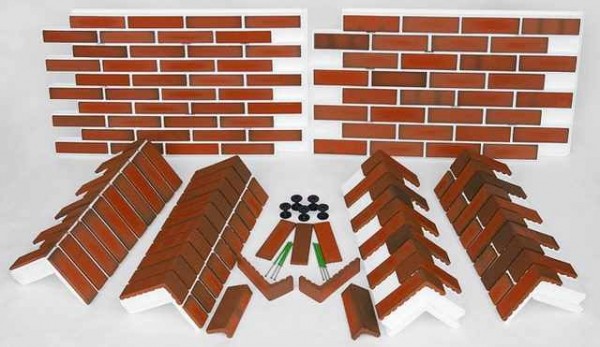

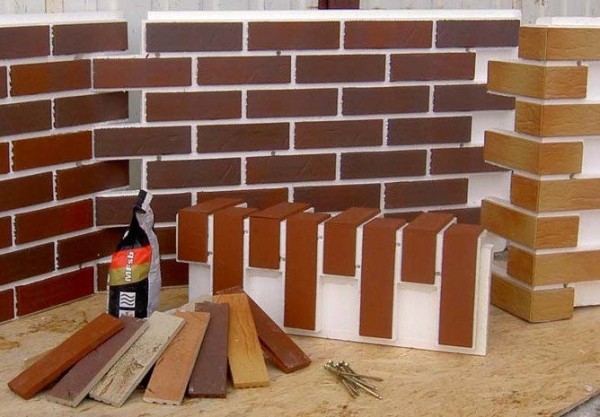

Панели и доборные элементы к ним

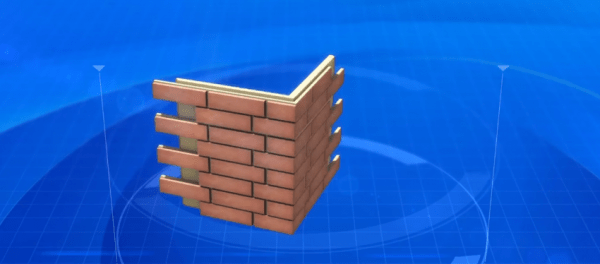

Угловая панель

Несколько разновидностей угловых элементов

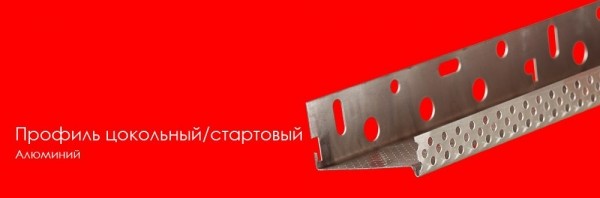

Профиль цокольный/стартовый

Пошаговая инструкция по установке термопанелей на ровный цоколь

Для работы потребуется минимум один помощник, самому устанавливать панели будет нелегко. Вначале замеряется площадь цоколя, после чего закупаются материалы в нужном количестве. Особые запасы не требуются, всегда хватит одной плиты.

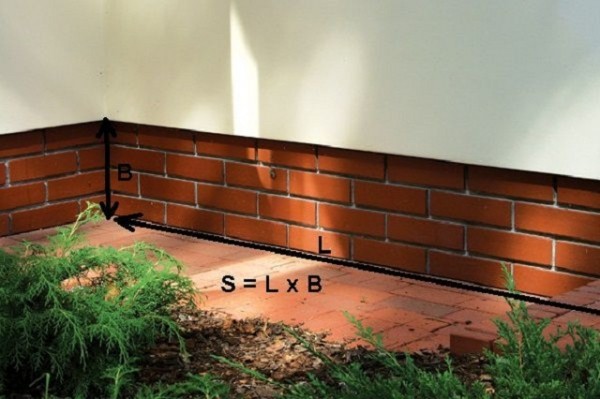

В расчете площади цоколя нет ничего сложного

Хорошо, если углы есть в наличии, но если их нет, вы вполне справитесь и без данных элементов (далее мы расскажем, как именно). Перед установкой углов нужно проверить все стороны цоколя – нужно, чтобы везде было ровно по 90 градусов. В противном случае возможны серьезные трудности.

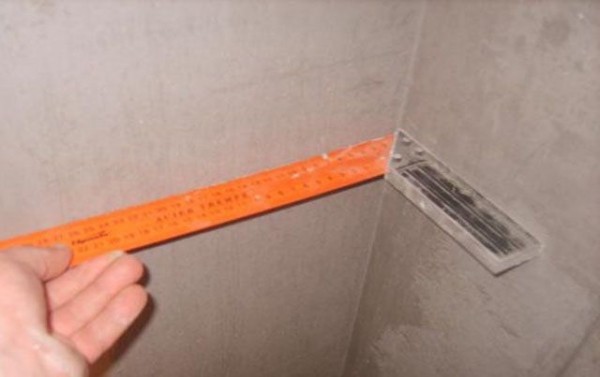

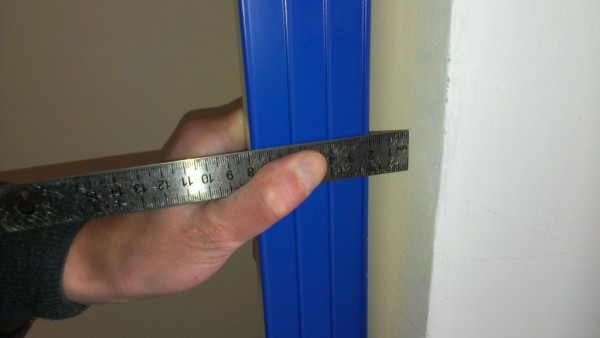

Как проверяется внутренний угол

Что касается инструментов и расходных материалов, то в работе понадобятся:

• болгарка (а также алмазный диск к ней);
• рулетка;
• молоток;
• строительный уровень;
• ножовка;
• электродрель (а также набор сверл к ней);
• дюбели (с обычными и большими шляпками).

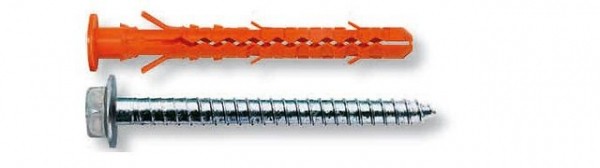

Дюбель фасадный с бортиком со стопорным шурупом и пресс-шайбой

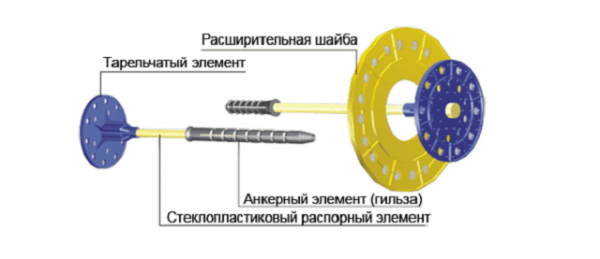

Тарельчатый дюбель

На заметку! Если есть возможность, купите термопанели, в которых уже установлены пластмассовые части дюбелей – это намного облегчит установку.

Шаг 1. Вначале осматриваются поверхности цоколя. Для проверки поверхностей используется длинная железная или деревянная рейка.

Проверяется ровность стен

Рейка прикладывается в разных местах, оцениваются зазоры – допускается не более 4-5 мм. Выступы в обязательном порядке отмечаются и в дальнейшем удаляются.

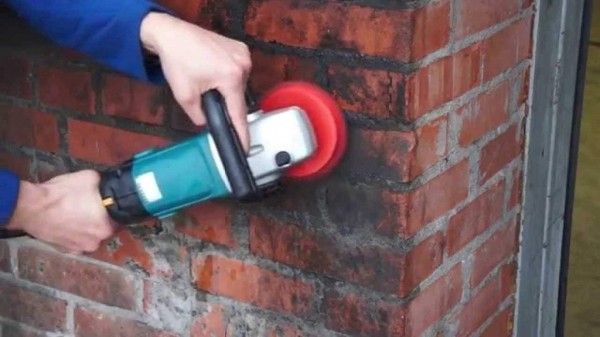

Удаление больших выступов болгаркой

Шаг 2. Размечается нижний ряд. Действовать нужно аккуратно и внимательно, это очень ответственный этап.

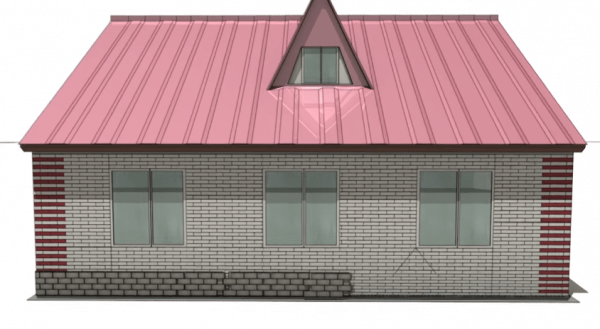

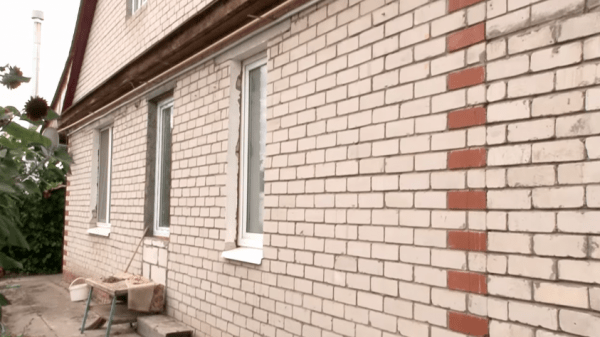

Фасад дома перед отделкой

Сама разметка выполняется следующим образом.

1. Определяется наивысшая точка нижней части цоколя, для чего используется лазерный уровень.
2. На всех углах здания делаются метки, затем по периметру отбивается горизонтальная линия при помощи веревки с синькой.
3. В самой низкой точке замеряется расстояние.
4. По уже готовой линии устанавливается стартовый профиль.

Как крепится стартовый профиль

В случае не горизонтальных отмосток профиль необходимо устанавливать по наклонной нижней линии цоколя. Вариант сложный, потому будем рассматривать именно его.

Обратите внимание! Желательно нанести на профиль линию монтажной пены, чтобы панели более плотно прилегали.

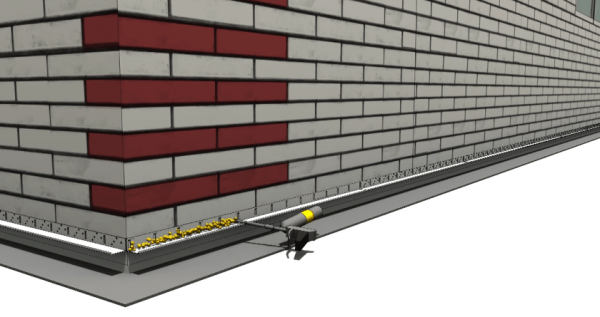

Схема нанесения монтажной пены

Шаг 3. Определяется перепад по линии горизонта, дабы уменьшить объемы отходов и выровнять положение элементов. При обрезке нужно следить, чтобы высота панелей была минимум в 2 клинкера, иначе негде будет фиксировать дюбеля. По данной высоте отбивается другая горизонтальная линия – именно по ней будет устанавливаться верхняя часть отрезанных элементов.

Шаг 4. Снимаются размеры первой панели (обязательно учитывается уклон), после чего по линии отрезается лишняя часть.

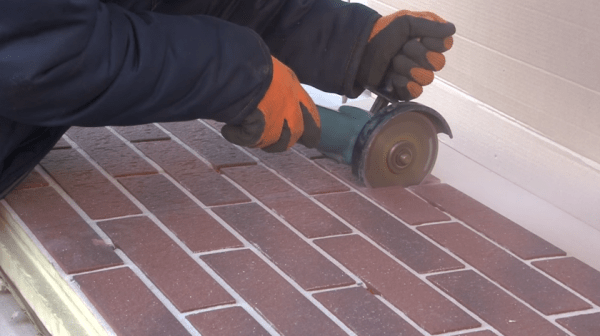

Клинкер режется болгаркой

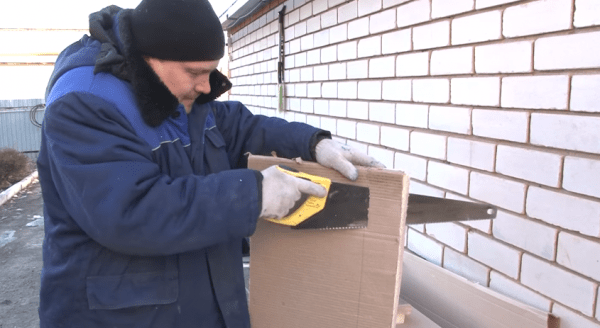

Резка панели

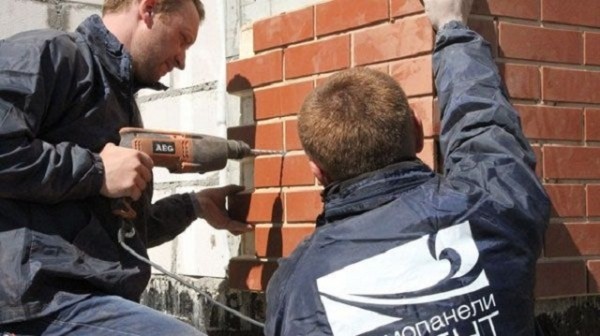

Шаг 5. Плитка прикладывается к цоколю. Пока один человек удерживает ее, другой сверлит отверстия для дюбелей.

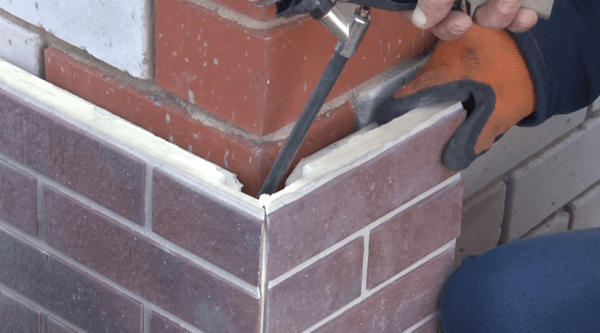

При отсутствии готовых углов их необходимо делать своими руками. С этой целью изнутри панели срезается теплоизоляция под углом 45 градусов, затем две плиты будут соединяться в месте среза. При резке плитки помните, что диск должен вращаться сверху вниз! Также используйте только алмазный диск для плитки.

Шаг 6. Перед установкой пластиковых частей дюбелей в утеплителе сверлятся отверстия, диаметр которых соответствует таковому у большой шляпки. Последние нужно утопить, чтобы они были вровень со всей поверхностью – так будет обеспечено правильное сцепление с замками.

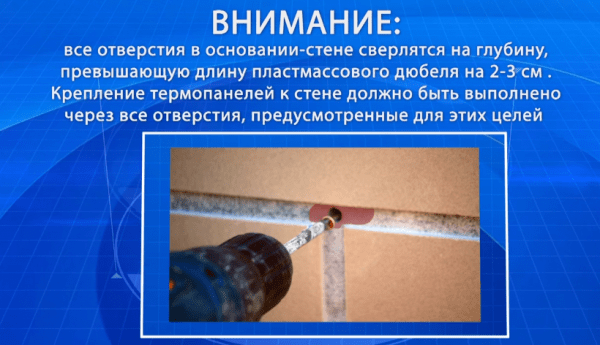

Глубина сверления отверстий

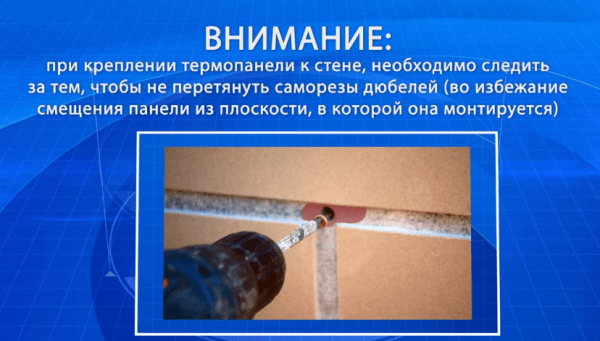

Нельзя слишком сильно затягивать саморезы

Углы у пенополистирола острые, из-за чего усложняется соединение (клинкер задевает их даже при незначительном перекосе). Чтобы избежать этого, в местах, где плитка заходит сверху, ножом снимается небольшая фаска.

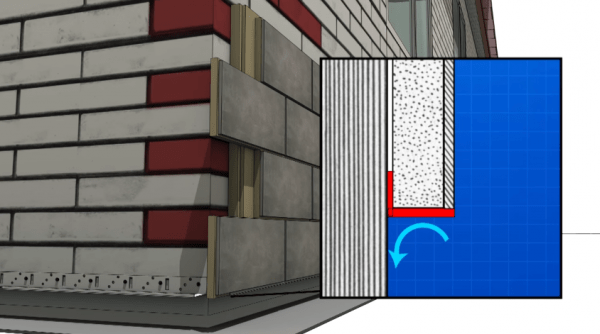

Установка панели на стартовый профиль

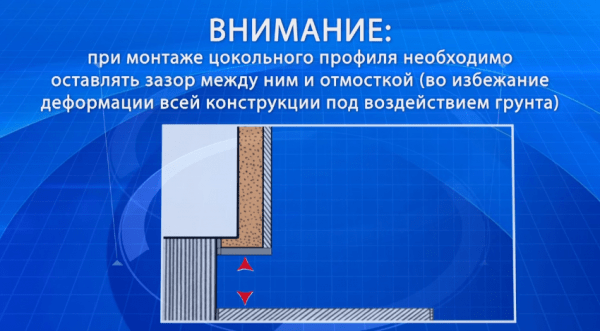

Зазор между землей и профилем обязателен

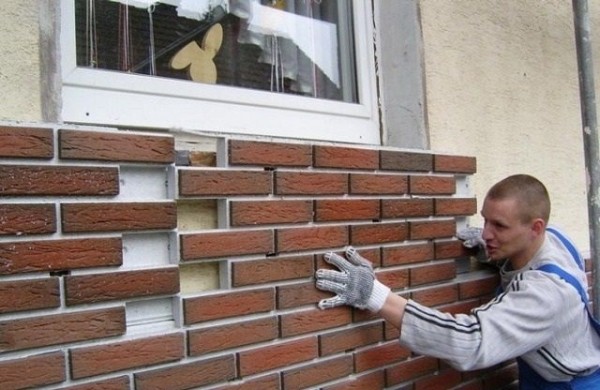

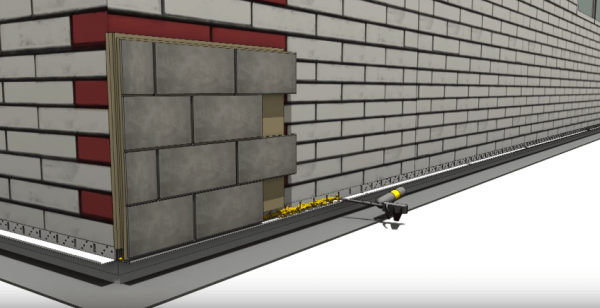

Монтаж первой термопанели

Шаг 7. После установки первой панели можно приступать к монтажу второй.

Монтаж второй термопанели

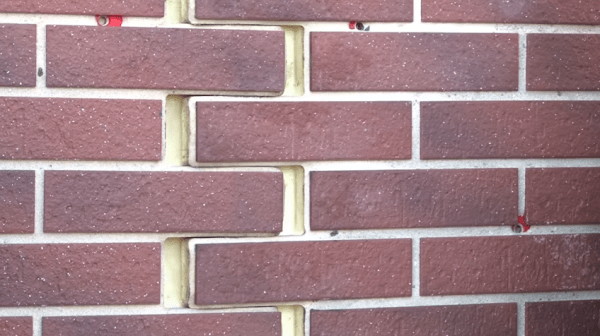

Стыковка панелей

Она прикладывается к цоколю, после чего ее положение проверяется ровной линейкой. Важно, чтобы панель была на одной линии с предыдущей. При необходимости удаляются мешающие выступы.

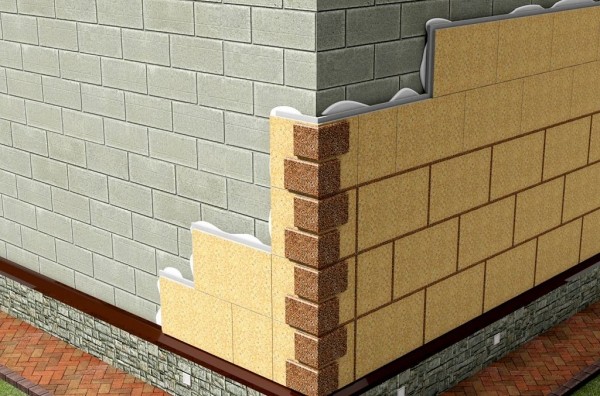

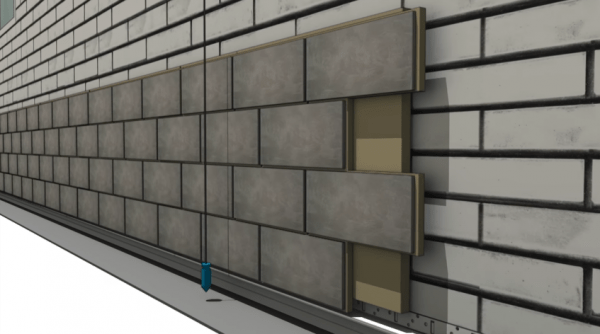

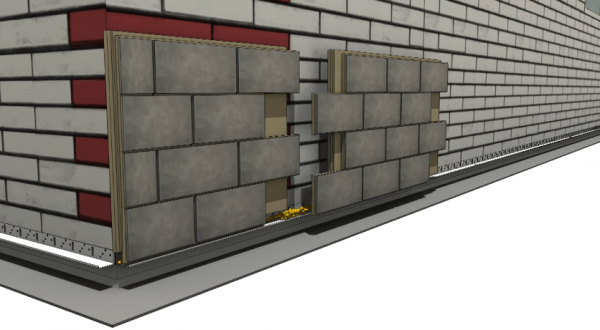

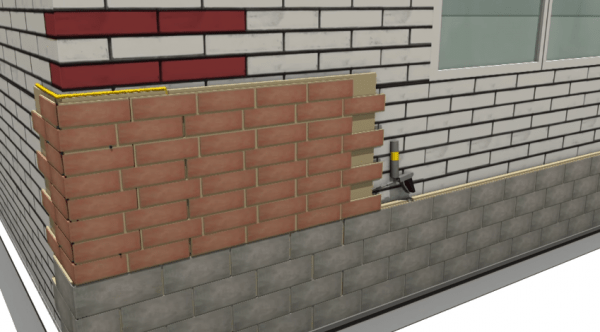

Схема установки термопанелей

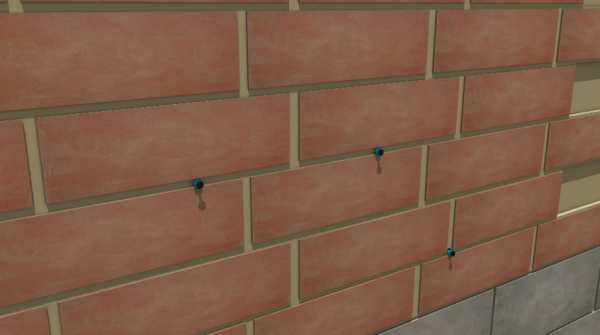

Шаг 8. Смонтированная панель фиксируется. По всей поверхности нужно закрепить минимум 6 дюбелей с обычной шляпкой (в швы между плитками), а в каждую выступающую часть – по дюбелю с большой. Положение панелей постоянно проверяется уровнем, все отклонения сразу устраняются.

Как проверяется вертикальность обшивки

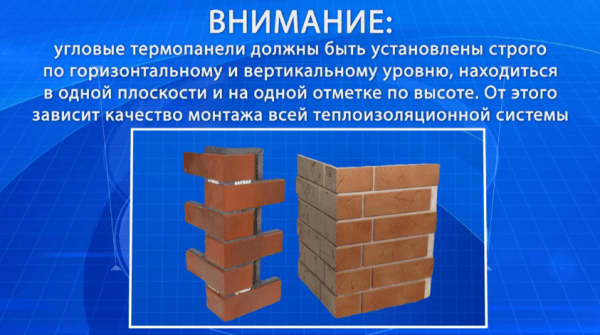

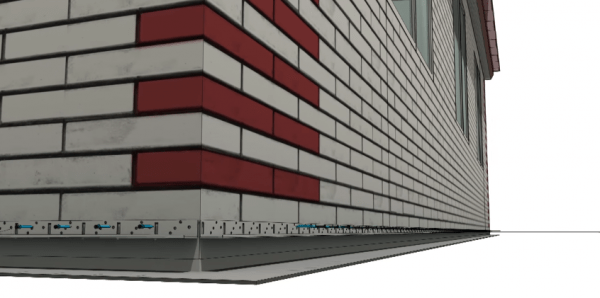

Замечание по установке угловых элементов

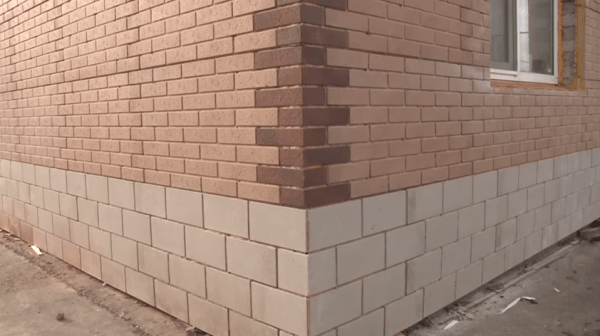

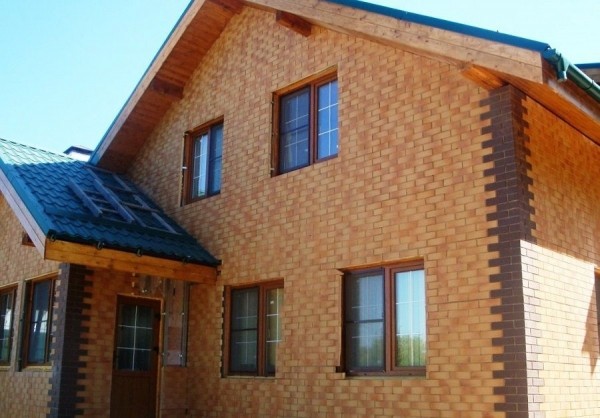

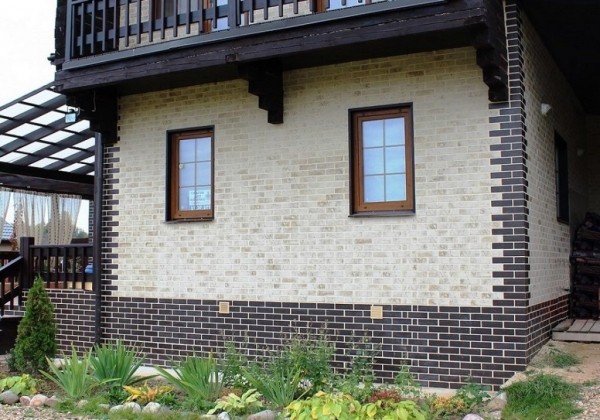

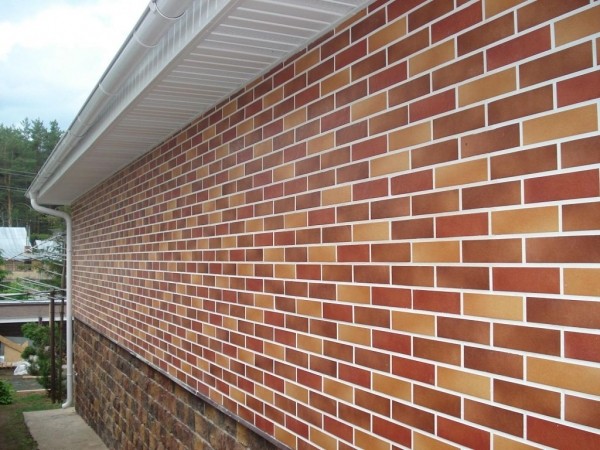

Фото стен после завершения отделочных работ

Как затирать швы?

При выборе затирки нужно учитывать материал, которым уже наполнены швы панелей. Это могут быть как силиконовые герметики, так и цементные растворы. Силикон может отслоиться уже спустя несколько лет, в то время как цемент гораздо прочнее. Поэтому предпочтение лучше отдавать цементным затиркам, особенно – если имитируется каменная/кирпичная кладка.

Затирку можно подобрать под цвет термопанелей

Сам процесс затирания швов выглядит примерно следующим образом.

1. Подготавливается широкий шпатель или железная плоская затирка. Это будет подставка.
2. Смесь будет наноситься специальным приспособлением, сделанным из подручных материалов или купленным в магазине. Ширина приспособления должна быть меньше на 1-2 мм за ширину наличествующих швов; еще его желательно согнуть буквой Z, чтобы было удобнее работать.
3. Порция выкладывается на подставку, подносится к шву и понемногу в него вдавливается. Работать следует аккуратно, следя, чтобы смесь приставала ко всей площади; также не нужно допускать воздушных карманов.

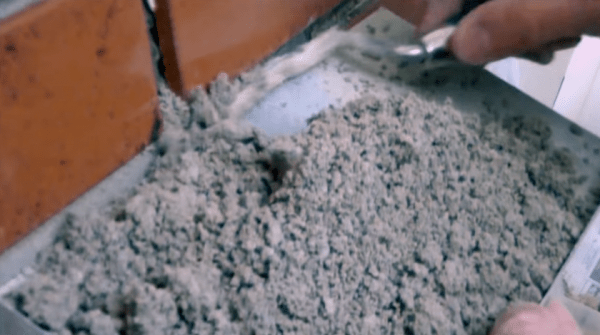

   Процесс заполнения швов

4. Плитка очищается еще до застывания затирочной смеси, если фактура плитки очень неровная. Для этого используется мокрая тряпка или губка (нужно периодически промывать в воде).

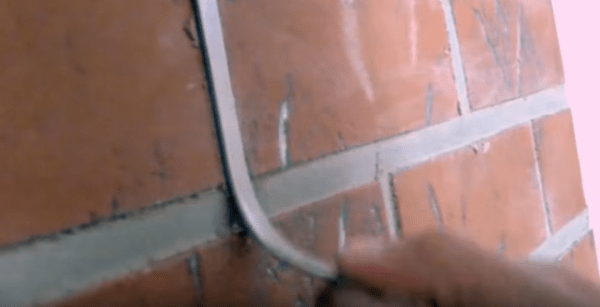

Расшивка швов

Температурный режим при затирке швов

Около дверных/оконных проемов плитки нужно вырезать особенно осторожно. При снятии размеров учитываются также откосы, наличники и прочие элементы.

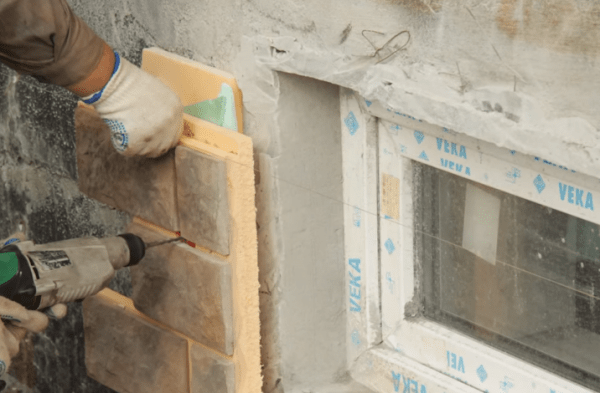

Установка панели около проема

Пошаговая инструкция по установке панелей клеевым способом

Такие панели, как уже упоминалось, могут крепиться на неровные поверхности по причине отсутствия замков. Но клей позволит устранить лишь перепады в 10-20 мм, если они больше, то придется их предварительно удалять. Расчет количества материалов и нанесение разметки здесь те же, что и в предыдущем варианте.

Шаг 1. Вначале готовится клеевой состав в соответствии с инструкцией производителя.

Шаг 2. Клей наносится по периметру панели и в нескольких местах в середине с помощью шпателя. Толщина слоя – около 20 мм (можно больше или меньше в зависимости от неровностей).

Шаг 3. Установка панелей начинается с углов. Причем в данном случае отверстия проделываются до крепления плиты, а затем электродрелью нужно орудовать лишь в самом цоколе. Нельзя, чтобы панель прижималась или меняла свое первоначальное положение.

Для приклеивания термопанелей лучше использовать пенополиуретановый клей-пену

Шаг 4. Щели между соседними плитами в дальнейшем запениваются. Когда пена застынет, ее излишки следует удалить строительным ножом до стандартной глубины.

Нанесение пены

Схема нанесения пены

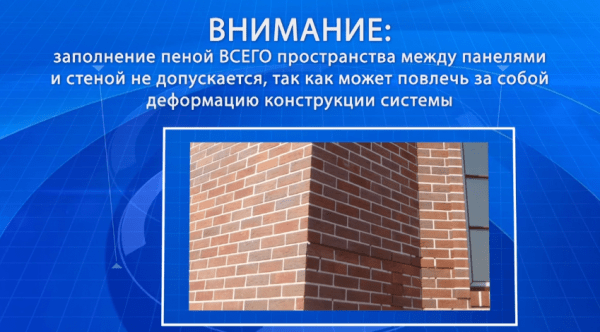

Нельзя наносить пену на все пространство между стеной и панелью

Установка дюбелей в высверленные отверстия

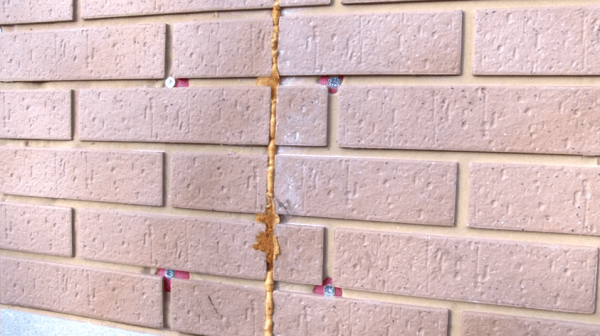

Монтажная пена на стыках панелей

Аналогичным образом устанавливаются все термопанели. Швы затираются по той же схеме, что описывалась ранее.

В качестве заключения. Еще несколько полезных советов

Пожалуй, использование термопанелей для оформления цоколя относится к самым дорогим способам. Материал обладает отменным теплосбережением, но лишь при неукоснительном соблюдении технологии монтажных работ. При наличии щелей между утеплителем и цоколем эффективность панелей в несколько раз снизится. А потому если сомневаетесь в своих возможностях, то лучше отдайте предпочтение менее дорогим материалам и более привычным методам.

Монтажной пены жалеть не стоит, она лишь улучшит теплосбережение. Ее, к слову, можно наносить также и на внутреннюю поверхность панелей. Материал будет плотно прилегать только к идеальной поверхности цоколя, а добиться такой невозможно. Потому вы должны прилагать все усилия, чтобы минимизировать риск появления значительных зазоров по высоте цокольной части дома.

Также следите за герметичностью отливов. Влага, попавшая внутрь, не будет высыхать, а впитается цоколем.

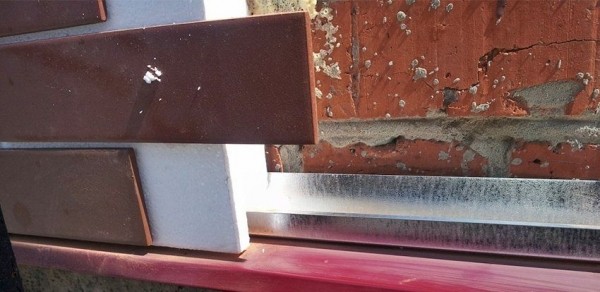

На фото отлив, стартовый профиль и процесс монтажа панели

Дальше она будет постепенно проникать в подвальные помещения и так в результате на стенах образуется плесень. А бороться с ней очень нелегко.

Фасадные термопанели

На фото клинкерные фасадные термопанели разных оттенков

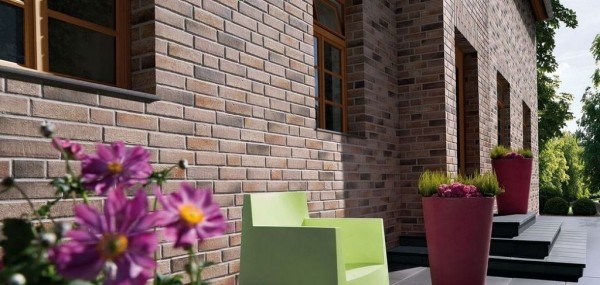

С помощью фасадных термопанелей под камень или кирпич можно создать практически идеальную облицовку фасада

Видео – Процесс установки цокольных панелей
