Что такое вентиляция жилых домов, ее виды и обустройство

Любые закрытые помещения нуждаются в проветривании, будь-то производственные цеха, общественные здания или офисы. Поэтому, вентиляция жилого многоквартирного дома или особняка является неотъемлемой частью его проекта.

Конечно, для производства интенсивность смены воздуха гораздо выше, потому вместо общей, там зачастую используют принудительную местную вентиляцию для экономии энергоносителей и средств на монтаж оборудования. В жилом секторе для вентилирования используются специальные шахты и трубопроводы. Об этом и пойдёт речь ниже, а также для вас мы представляем видео в этой статье.

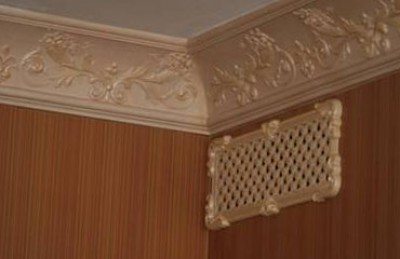

Вентиляционная решётка под потолком

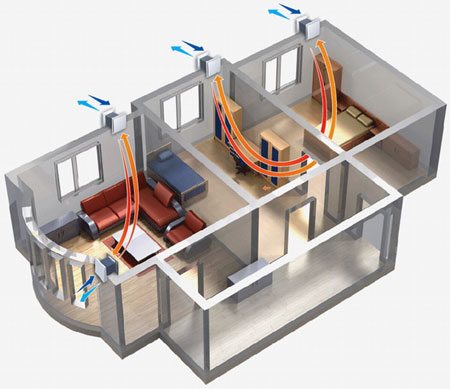

Свежий воздух в доме

Виды вентиляции

Примечание. Для полной картины мы ознакомим вас со всеми видами вентиляции, так как при необходимости в жилом секторе  используют разные варианты.

• Вся вентиляция (каналы, воздуховоды) подразделяется на приточную и вытяжную, причём каждая из них может монтироваться, как общая, для всего помещения или местная, для локального сектора.

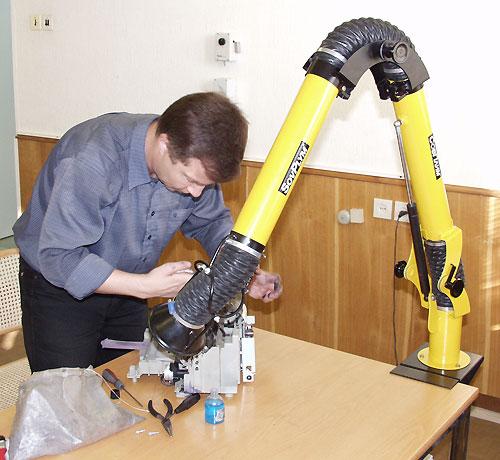

Местная установка на рабочем столе

• Вытяжная вентиляция местного назначения необходима в тех случаях, когда приходится вести работы, связанные с выделением вредных газов и пыли, а также различных испарений. В быту такой вариант хорошо известен всем, как вытяжной зонт, который устанавливается над варочной плитой, хотя те, у кого есть своя мастерская, могут устанавливать воздуховод непосредственно над рабочим столом.
• В данном случае отсос грязного воздуха производится при помощи электрического вентилятора, лопасти которого развёрнуты таким образом, чтобы загребать восходящий поток под себя, выбрасывая его после этого в открытое пространство через фильтры или без таковых.
• В отличие от местной вентиляции вентиляционные шахты в жилых домах не имеют принудительной циркуляции воздуха – всё рассчитано на естественной тяге и качество проветривания здесь в первую очередь зависит от чистоты каналов. В частных домах, а также в некоторых многоэтажках шахты не сооружаются и роль воздуховодов играют металлические или поливинилхлоридные трубы.
• Но достаточно часто, особенно для санузлов, кухонь и мастерских на вытяжные окна монтируют решётки с электрическим вентилятором – получается, что помещение в таком случае обладает полупринудительной вентиляцией. Полностью принудительным такой вариант назвать нельзя, так как незначительный приток от вентилятора в шахту или трубопровод не изменяют общую скорость циркуляции воздуха.

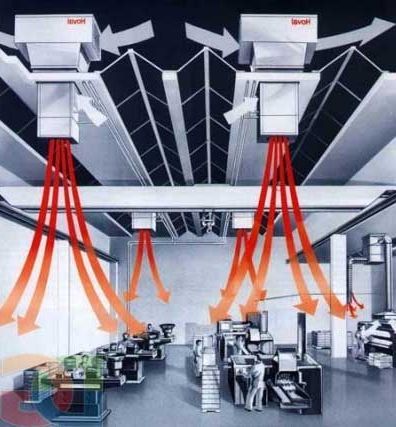

Обдув

• Приточная вентиляция местного и общего назначения служит для охлаждения или обогрева локального сектора (кабинки, рабочего стола) или всего помещения холодным или горячим потоком воздуха. В некоторых ситуациях, когда инструкция требует сохранения тепла в печах или в помещениях, устанавливаются щелевые агрегаты, которые создают завесу из тёплого воздуха. Такая завеса является ширмой, которая не пропускает холодный и не выпускает тёплый воздух из определённого сектора – в быту очень похожий пример можно привести с радиатором, расположенный под окном – восходящий тёплый поток не пропускает холод от окна.

Интересные факты

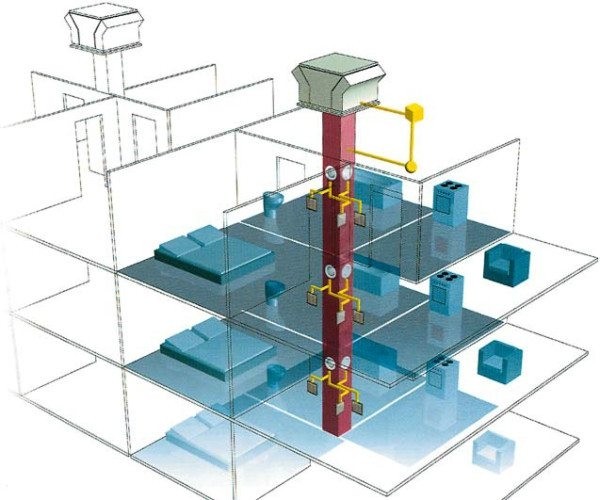

Централизованная механическая система вентиляции

По данным Всемирной Организации Здравоохранения (ВОЗ) на 2014 год, примерно, 1/3 всех строящихся зданий или тех, которые реконструируются, могут содержать вредные для здоровья человека вещества, которые находятся в воздухе внутри помещения.

В результате проведенных исследований был выявлен ряд следующих причин:

• Порядка в 50% случаев неудовлетворительной работы системы в этом повинна низкая эффективность шахтной или трубной системы. Это происходит из-за её загрязнённости (наличия вредных веществ внутри или малой проходимости), а также несоответствия влажности и температуры воздуха внутри и снаружи, что тоже может тормозить циркуляцию.
• Примерно, в 30% случаев из-за наличия в каналах недопустимых элементов в помещение попадают пары растворителей, формальдегиды, микробиологические составы и пыль.
• 10% приходится на естественные наружные источники загрязнения, такие как дорожная и строительная пыль, выхлопные газы, сезонная пыльца деревьев и кустарников, грибок и дым от самых разных источников.
• А вот на те 10%, которые остались, причины грязного воздуха в помещении определить не смогли.

Внимание! Вышеприведенная статистика совсем не пустые выкладки организации, которая попросту отрабатывает деньги (“работу работает”) – результатом нахождения людей в таких условиях становятся самые разные заболевания, среди которых чаще всего встречается аллергия, астма и туберкулёз.

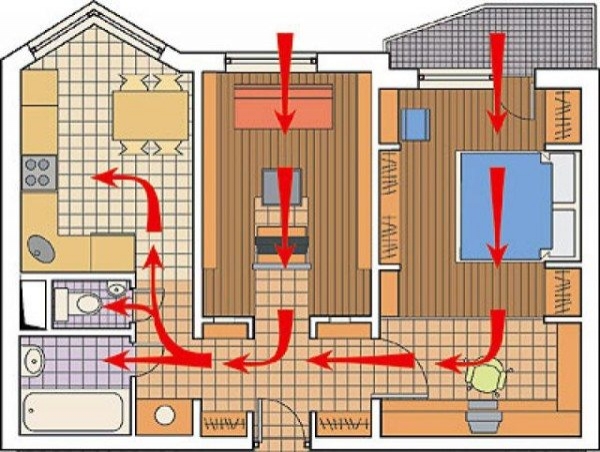

Циркуляция воздуха в помещениях

Основная масса вредных для человеческого здоровья веществ попадает внутрь помещения вместе с воздухом, который перемещается от участков, имеющих высокое давление к участкам, где давление ниже. Из-за этого, по тем же законам физики в каналы, а затем в комнату, попадают потоки из щелей между перекрытиями, от открытых работающих вентиляторов и вытяжных коробов.

В большинстве жилых домов, построенных ранее, замена воздуха осуществляется естественным путём через каналы, где потоки перемещаются под действием гравитационного напора, который создаётся разницей объёмов наружного и внутреннего воздушного пространства (на улице больше, в квартире меньше).

Российский СНиП по вентиляции жилых домов (СНиП 2.08.01-89) обязывает, чтобы воздухообмен в помещении был не менее двух величин, указанных ниже:

• Производительность вытяжки для ванны, туалета и кухни должна составлять не менее 110-140м3/час – разница в показателях зависит от кухонной плиты.
• Приток воздуха на каждый квадратный метр помещения должен составлять не менее 3м3/час.

Обустройство вытяжных вентиляций

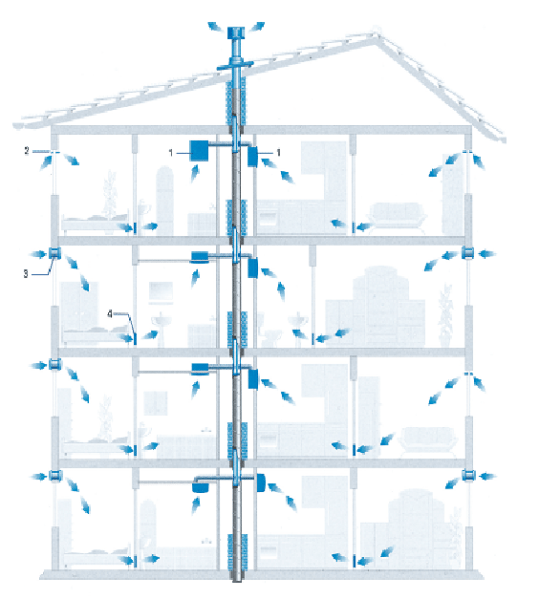

Принцип вентиляции многоэтажного жилого дома

На постсоветском пространстве, когда решались проблемы обеспечения населения жилой площадью (начатая Сталиным и продолженная Хрущёвым и Брежневым) в домах (“сталинках”, “хрущёвках” и “брежневках”) в каждой квартире монтировалась вентиляция с индивидуальным каналом, врезанным в вытяжную шахту.

Такое соединение осуществлялось либо напрямую, то есть, канал от квартиры заходил прямо в шахту или же через систему сборных каналов на чердаке здания. В малоэтажном строительстве, к которому относятся здания до 5-ти этажей, такая система очистки воздуха применяется и по сей день.

В наши дни для многоэтажных жилых зданий разработана несколько иная схема монтажа, которая представляет собой вертикальную сборную шахту или ствол, от которого отходят боковые ответвления, называемые “спутниками”.

С ванны, туалета, кухни, а также в большинстве случаев из межэтажного перекрытия вторичный воздух поступает через окошечки в спутники, попадая в ствол и выбрасываясь на улицу. Это гораздо удобнее индивидуальных каналов, имеет устойчивую аэродинамику и полностью отвечает требованиям по пожарной безопасности в спальном секторе, да и цена таких проектов получается меньше.

Ствольная шахта

Каждый вертикальный ряд квартир, в зависимости от проекта, может иметь не один, а два ствола – один стояк обслуживает транзит вторичного воздуха из санузлов (ванные комнаты и туалеты), а второй из кухонь и кладовок, если таковые предусмотрены проектом.

Использование только одного ствола для всех вышеперечисленных помещений возможно в тех случаях, когда место выхода канала в стояк, как минимум, на 2м выше выходного окошечка в той или иной комнате. На предпоследнем и последнем этаже обустраивают отдельные каналы, которые не связаны с общим стволом.

При проектировании типовых зданий основным элементом для естественного воздухообмена является вентиляционный блок для каждого этажа, а вот в специальных проектах чаще всего можно встретить воздухопроводы из металла.

Такое различие предусматривается неспроста – дело в том, что стыки вентиляционных блоков между этажами являются наиболее уязвимыми элементами конструкции, так как для герметизации здесь используется цементно-песочный раствор, который выдавливается, после чего образуются щели.

В результате таких утечек проверка вентиляции в жилых домах выявляет, что происходит нежелательное перераспределение потоков воздуха, от чего теряется эффективность данной конструкции, так как создаются условия для утечки тепла. Чтобы свести к минимуму такие тепловые утечки, на многоэтажных зданиях надстраиваются чердаки высотой до 1,9 м.

Сюда попадает воздух из сборных каналов, а его удаление происходит через вытяжные трубы, которые расположены на каждой секции здания, а их устья, согласно СНиП 2.08.01-89, должны быть на 4,5м выше перекрытия последнего этажа.

Погодные условия

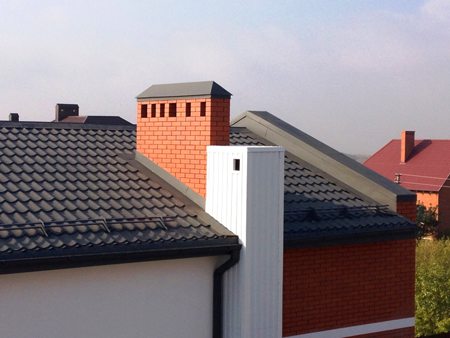

Вентиляционные системы. Фото

Скорость и направление ветра, состояние температуры за окнами, влажность воздуха, закрытые или открытые форточки – все эти условия имеют самое прямое влияние на перераспределение воздушного баланса в помещении. В тех случаях, когда температура на улице низкая, разность гравитации воздуха между помещением и открытым пространством увеличивается.

Следовательно, повышается инфильтрация через двери (окна, форточки) во всём здании – наиболее ощутимы такие перепады на первых этажах.

Порывы ветра вызывают увеличение давления, но это происходит только с наветренного фасада. Для сравнения – воздухообмен при температуре от -15⁰C до -30⁰C идентичен скорости ветра 3-3,6м/сек. Обслуживание вентиляции жилых домов при ветреной погоде производить нецелесообразно, особенно, если это касается очистки каналов.

Заключение

В больших особняках также необходимо обустраивать вентиляцию, которую вы можете сделать своими руками. Для этого можно использовать ту систему, которая применяется в малоэтажном строительстве.
