Буржуйка своими руками с водяным контуром: чертежи, размеры, фото

Самодельная печь буржуйка с водяным контуром, для обогрева двухкомнатного дачного дома, подробные фото, чертежи и схема изготовления своими руками.

Печь с водяным контуром

Буржуйка изготовлена из 50 литрового газового баллона, может работать на дровах или угле. В верхней части сделана камера с теплообменными рёбрами, для нагрева проточной воды.

Технические характеристики печки:

• отапливаемая площадь – до 40 м²;
• мощность водяного контура – 2 кВт (в режиме максимального горения);
• объем топки – примерно 25 литров;
• толщина металла перегородок – 4 мм.

Принцип действия печи с водяным контуром прост: пламя нагревает боковые стенки и дно верхней камеры с приваренными металлическими пластинами. Через патрубок в полость принудительно подается вода или незамерзающая жидкость, отнимает тепло у поверхностей нагрева, затем направляется в отопительные приборы (как вариант, самодельные регистры из гладких труб).

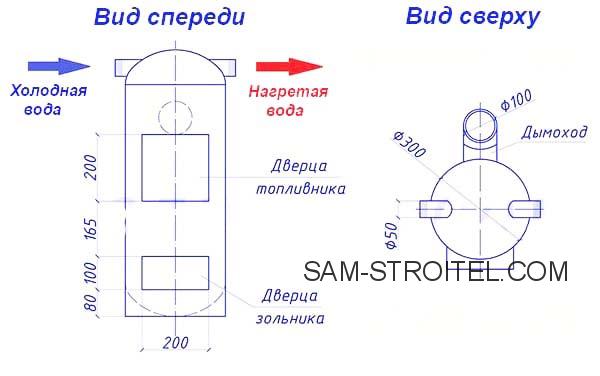

Чертеж и схема работы буржуйки с водяным контуром

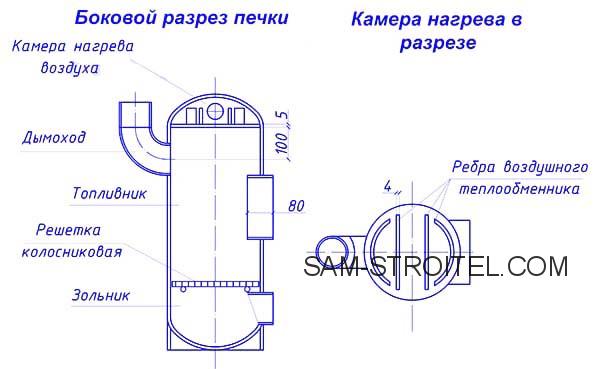

Уточнение. Вместо воды через нагревательные пластины можно прогонять воздух – печка будет работать в режиме тепловой пушки.

Материалы для изготовления:

• газовый баллон
• сталь листовая марки Ст20 толщиной 4—5 мм — дно водяной камеры;
• то же, 3 мм – дверки, обрамления, ребра теплообменника;
• арматура Ø12…16 мм на колосниковую решетку;
• обрезки труб диаметром 100 и 32 мм для изготовления присоединительных патрубков;
• асбестовый шнур, огнестойкое базальтовое волокно.
• Для подключения системы водяного отопления можно поставить сгоны Ø32…20 мм с готовой резьбой.

Делаем буржуйку своими руками

С газовым баллоном осторожно, даже пустой баллон может содержать огнеопасные остатки газолина! Перед началом работ аккуратно разберите баллон — демонтируйте газовый вентиль и налейте в емкость воды. Затем воду вылейте и уже можно резать болгаркой баллон.

Изготовление печи-буржуйки начинается со вскрытия баллона – здесь придется срезать верхнюю часть по существующему сварному шву. Дальше работаем по инструкции:

Проделайте в боковой стенке квадратные отверстия согласно приведенному чертежу.

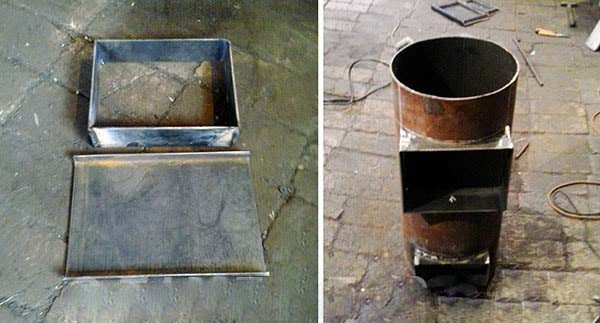

Заготовьте из металла детали печки – круглую перегородку Ø30 см, рамки под дверцы шириной 80 мм и сами створки. Обрамления прикрепите сваркой к корпусу, как показано на фото.

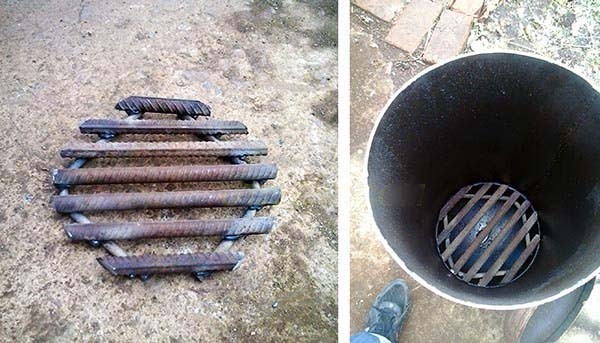

Из арматуры сварите колосники, четко придерживаясь внутреннего размера сосуда. Тогда решетка плотно ляжет на сварочный стык без дополнительных опор.

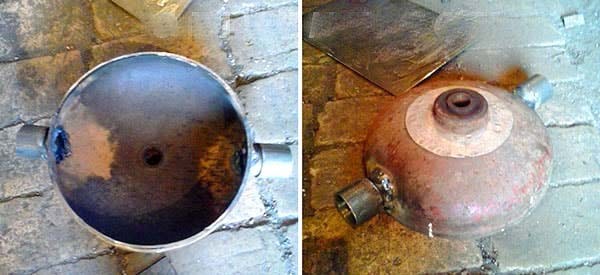

К отрезанной крышке герметично приварите 2 штуцера с резьбой, куда впоследствии подключатся магистрали водяной системы.

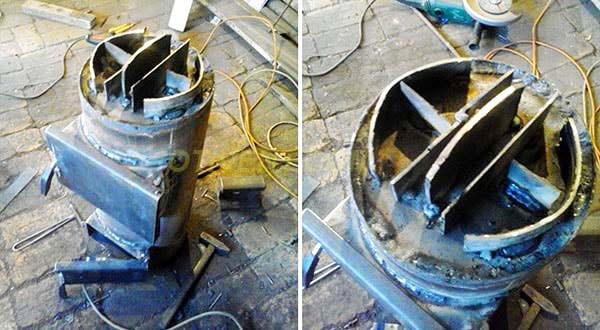

Круглую заготовку установите на торец баллона, обварив шов со стороны топливника. Сверху приделайте теплообменные пластины из обрезков металлического листа.

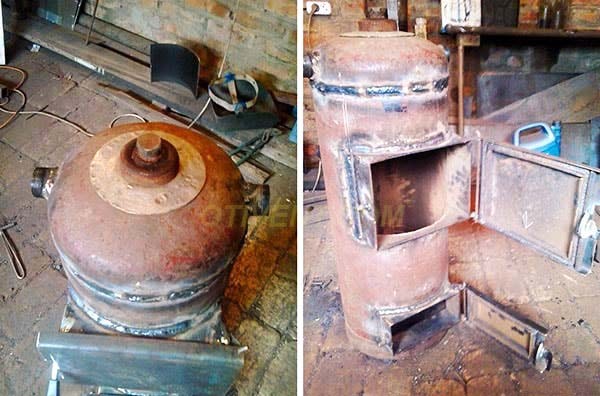

Поставьте крышку со штуцерами на прежнее место, смонтируйте дверцы и приварите дымоходный патрубок.
Напоминание. Не забудьте заглушить верхнее отверстие резервуара, откуда ранее вывернули вентиль.

Монтаж печи и дымохода выполняйте согласно правилам пожарной безопасности. Отделку из горючих материалов поблизости от буржуйки закрывайте листами оцинковки. Также соблюдайте расстояние 0.5 м от стального дымохода до деревянного перекрытия. Если применяется сэндвич-труба, то отступ уменьшается до 38 см.

При устройстве водяного отопления учтите важный нюанс: без принудительной циркуляции теплоноситель в нагревательной камере печи быстро закипит. Подключайте батареи в соответствии со схемой, на обратной линии ставьте фильтр и циркуляционный насос. Если планируется отапливать дачу периодически, заполните систему антифризом.

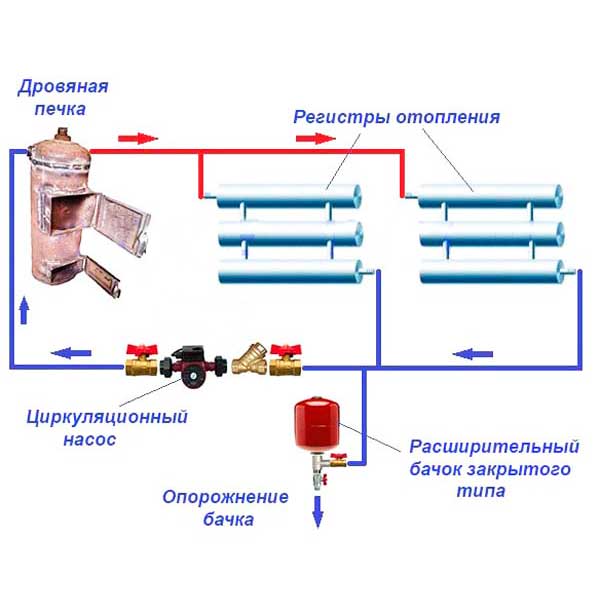

Схема присоединения греющего контура буржуйки к батареям отопления

Совет. Насос для перекачки воды через 2 радиатора выбирайте с минимальной производительностью, объем расширительного бачка – до 5 литров.

Заключение

Самодельная печь буржуйка с водяным контуром, годится для обогрева 2 комнат маленького дачного домика, мастерской или бытовки. Длительность горения в режиме поддержания тепла – 2…3 часа в зависимости от качества и вида топлива. Количество присоединяемых радиаторов отопления – 2 шт. теплоотдачей 0.8—1 кВт каждый. Для красоты печку можно покрасить черным термостойким составом (продается в аэрозольной упаковке).
