Беседка из металлической трубы своими руками

Беседки из металла кому-то нравятся, кому-то нет. Не нравятся в основном тем, кто предпочитает древесину. Но тот, кто сталкивался с уходом за деревом, которое круглый год находится на улице, знает, сколько времени, сил и средств отнимает поддержание ее нормального внешнего вида. С этой точки зрения металл лучше: тщательно обработанный и покрашенный он годами не ржавеет, его не перекосит, он не рассыхается и не набухает, не гниет, не поражается грибками и не покрывается плесенью. самое страшное, что может с ним случиться — он поржавеет. Но от этой «болезни» есть проверенные лекарства: наждачная бумага, преобразователь ржавчины и краска. Потому беседки из металла своими руками собирают часто. Хороши они еще и тем, что выдерживают значительные нагрузки и комбинироваться могут с любыми отделочными материалами как для стен, так и для кровли.

Виды и способы сборки

Кроме разных форм — прямоугольной, шестиугольной, восьмигранной, круглой — металлический каркас может устанавливаться двумя разными способами:

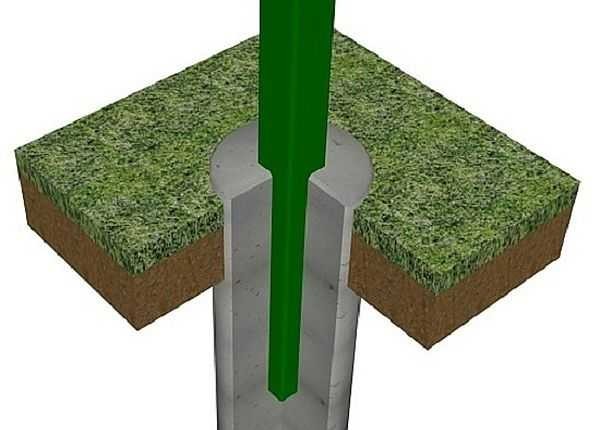

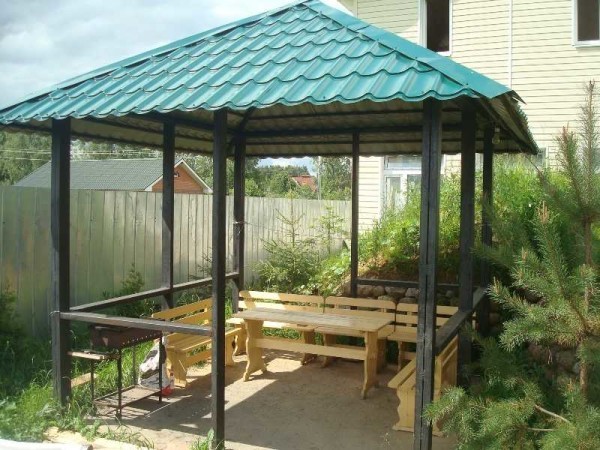

Вертикальные трубы каркаса бетонируются в землю. К этим стойкам потом крепится вся остальная конструкция. При таком способе наличие фундамента на предусматривается. В принципе, сделав на некотором расстоянии от земли, нижнюю обвязку, можно настелить пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарную плитку.

Сначала делают мелкозаглубленный столбчатый или ленточный фундамент, иногда заливают монолитную плиту, выкладывают площадку плиткой и т.п. Каркас сооружается отдельно и закрепляется после того, как готова хотя-бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба кладется на него и соединяется по месту: готовую конструкцию поднять сможет только кран.

Какой способ лучше? Смотря с какой стороны смотреть. Если со стороны надежности крепления, лучше — первый: стойки замурованы. Также этот вариант более экономный: нет нижней обвязки и нет расходов на изготовление фундамента. Но такая конструкция, если она без пола, — это только летняя беседка. Для зимней, закрытой, понадобится пол.

Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. К тому же возвышение, даже если оно небольшое, защищает от попадания внутрь брызг и грязи.

Способы сборки

Традиционно метал соединяют сваркой. Это быстро и надежно. Но в случае с дачной летней беседкой может понадобится разборная конструкция. Ведь на неохраняемой даче оставлять на зиму большое количество железа очень небезопасно. В том плане, что ее запросто могут украсть. В этом случае сваривают модули, которые потом между собой соединяются болтами. Как правило такие разборные беседки из металла  — это каркас, к которому крепится тент, или другое подобное быстро монтируемое или демонтируемое ограждение и такая же легкая кровля.

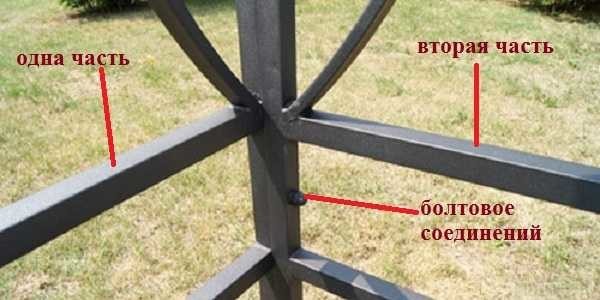

Каркас в разборных беседках  разбивают по граням. Если она четырехугольная, варят четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках — их шесть и т.п.

Из каких металлов делают

Чаще всего беседки из металла своими руками делают из профильной трубы: с ней работать проще. Толщина стенки должна быть не менее 2 мм. Толще ни к чему: продают ее в основном на килограммы, так что при тех же наружных размерах с более толстой стенкой стоят прилично дороже.

Если будете использовать круглые трубы, толщина стенки остается той же. Их варить сложнее, но если опыт уже есть, почему бы и нет: они стоят меньше, чем профильные. Можно использовать и металлический уголок. Но его толщина должна быть уже 2,5-3 мм: меньше жесткость. Под обшивку такая беседка тоже буде неплохо смотреться.

Как варить инверторным сварочным аппаратом читайте тут.

Речь выше шла о стали. Но профильные трубы и уголки делают и из алюминия. Конструкция получится намного легче, что в случае с разборной беседкой может быть очень кстати. Но стоит такая труба в несколько раз дороже.

О том, как пристроить веранду к дому читайте тут.

Как сделать беседку из профильной трубы: пошаговая инструкция с фото

Перед тем, как сварить беседку, нужно закупить металл. Для стоек профильная труба подходит следующих размеров:

• 50*50 мм, если кровельный материал легкий — профлист, металлочерепица, битумная черепица или шифер;
• 75*75 мм с кровлей из шифера или черепицы.

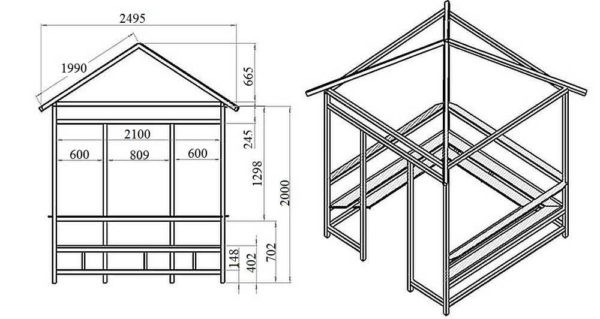

Для перемычек берут более тонкий профиль. Максимум, 50*50 мм, по минимуму — 20*30 мм. Его размеры сильно зависят от того, насколько большая будет конструкция. Под мощные стройки берут большего сечения, под меньшие, понятно, меньшего. Тут стоит принимать во внимание еще вес  отделочного материала, которыми будет обшиваться каркас с боков (если будет).

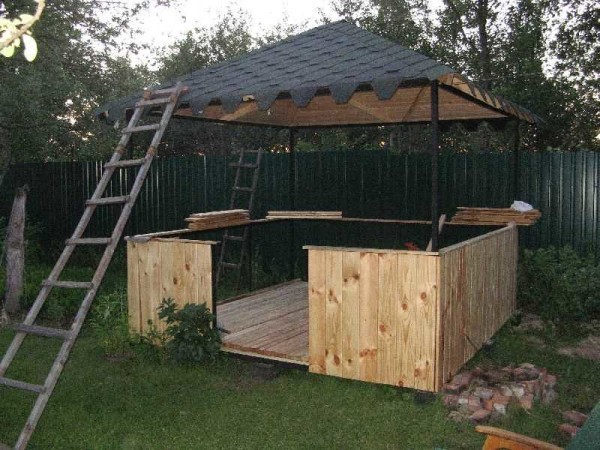

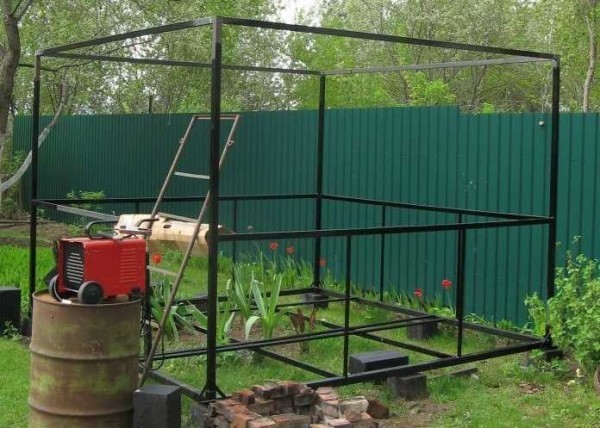

Для изготовления квадратной беседки 3-3 метра (фото выше), высотой стоек 2,2 м, использованы следующие материалы:

• труба для обвязки50*50*2 мм — 12 метров;
• для перемычек профильная труба:
  • 40*40*2 мм — 14 метров;
  • 20*20*2 мм — 6 метров;
  • 40*20*2 — 30 метров;
• металлическая полоса 20*4 мм длиной 2 м.

Разметка столбов и установка

Если площадка была засажена, на ней растет трава, плодородный слой необходимо снять. Иначе под полом растительные остатки будут гнить. При строительстве это не было сделано и запахи два лета подряд были мягко говоря «не очень».

Полученный котлован, если у вас хорошо уходит вода с участка, засыпают песком или «родным» грунтом, но без растительного слоя и неплодородным. Если почва глинистая, обязательно засыпают той же глиной.

Если собираетесь сразу в грунт устанавливать трубы, их тщательно грунтуете. Затем бурите ямы, глубиной порядка 70-90 см. Диаметр зависит отбура, который у вас есть. В готовую яму вставляется труба, засыпается крупной фракцией щебня или строительным мусором, выставляется точно вертикально, щебень трамбуется. Выставленная стойка заливается бетонным раствором. Если используется портландцемент М 400, песка можно взять 3-4 части, бетон должен быть жидковатым, чтобы хорошо проливался вглубь.

Второй вариант — кто-то держит стойку ровно, или вы нашли способ ее зафиксировать. Тогда заливать яму требуется бетоном с заполнителем из щебня средней фракции. Пропорции могут быт такие: на 1 часть цемента, 2 части песка, 1,5 — щебня. О марках бетона читайте тут.

Еще один момент: вертикальность установки стоек проверяется не строительным уровнем, а отвесом. У уровня слишком большая погрешность. А отвес ее практически не умеет. Для работы с металлом очень удобны магнитные отвесы: у них в корпусе есть магнит. Просто приставляете корпус в нужном месте, и отвес держится сам.

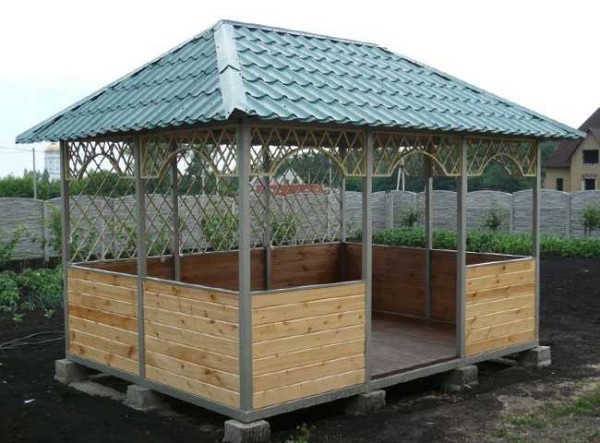

Если предпочитаете приподнять беседку, ее можно поставить, например на фундаментные блоки. Так как целый блок для беседки — это роскошь, то блоки 200*200*400 мм можно распилить пополам (болгаркой с алмазным диском). Полученные кубики располагают по площади: по одному в углах, межу ними еще четыре, и в середине в шахматном порядке еще 4 штуки. Схема получается такая, как на картинке ниже. Блоки посередине нужны для того, чтобы труба не прогибалась: три метра при ребре 50 мм без опоры провисают.

Чтобы бетон не тянул влагу, его со всех сторон промазали битумной мастикой, потому они на фото черные. Можно просмолить, у кого смола есть, или положить сверху рубероид в два слоя. Но рубероид через пару лет раскрошится, качество его сегодня  — хуже некуда.

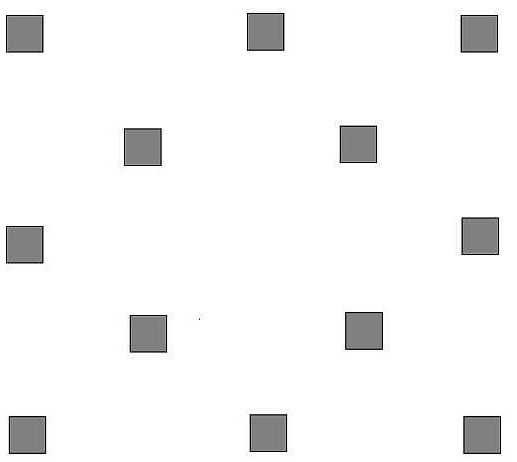

Выставляются все блоки в один уровень. Чтобы проще было выставить углы, вбивают колышки, натягивают нитку, проверив диагонали, по заданной схеме выставляют блоки. Все их верхушки должны быть в одной плоскости. Сделать это можно несколькими способами:

• натянуть шнурки, проверить и выставить их, а уже по ним ровнять блоки;
• использовать длинную ровную рейку (доску), на которую положить строительный уровень (проверенный и с малой погрешностью), и так выставить все блоки;
• воспользоваться лазерным уровнем, но в солнечную погоду с ним работать не получится — его почти не видно (или нужен специальный, с такой функцией).

Как вы поняли, мороки с выставлением блоков можно избежать, если закрепить трубы в грунт. Правда, пояс обвязки тоже нужно будет делать ровно.

Нижняя обвязка и стойки

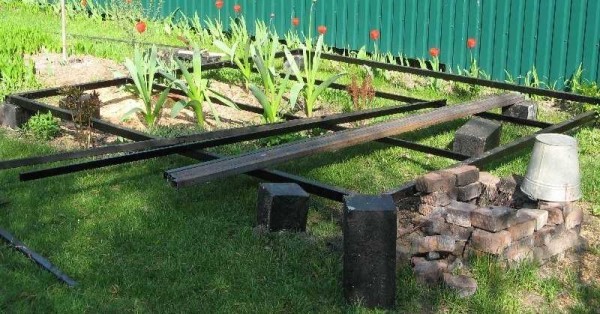

После того, как выставлены блоки, на них укладывают отрезки квадратных труб. При изготовлении нижней обвязки металлической беседки использована профильная труба 50*50 мм. При желании можете взять более мощную, но беседка стоит уже 5 лет, правда больше 10 человек пока не собирались.

Трубы укладывают, снова проверяют горизонтальность при помощи уровня. Варят в углах. Потом из трубы меньшего сечения — 40*20 мм делают две перемычки, на которые будут опираться доски пола (или фанера, если захотите использовать ее).

Все трубы дважды прокрашены грунтовкой, особое внимание уделялось местам сварки. Стойки сделаны высотой 220 см: чтобы крышу головой не подпирать. Стойки получились тяжелые (50*50*2 мм), и чтобы их надежнее закрепить, приварены были монтажные укосины из полосы металла 20*4 мм (смотрите фото).

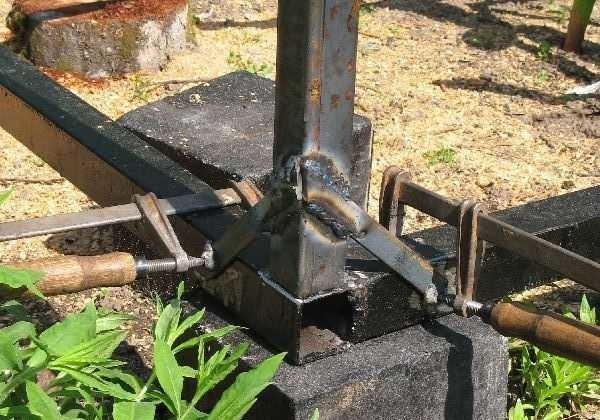

Столб ставится ровно, проверяется его направление отвесом (удобнее магнитным), после чего укосины зажимаются струбцинами. Так варить проще: стока стоит почти мертво и помощник нужен только для страховки. Сначала провариваете трубу по периметру, а потом поочередно снимая струбцины еще и укосины. Держатся они даже при высоте 2,2 хорошо.

Стойки у дверей из профильной трубы 50*50 мм в этой беседке заканчиваются на уровне перил. Для повышения устойчивости конструкции их лучше ставить той же высоты. Но в данном случае хозяин решил, что конструкция устойчивая (за счет укосин) и решил немного сэкономить.

Об основах сварки инверторным сварочным аппаратом читайте тут.

Перила и верхняя обвязка

Высота перил в беседке  — 95 см. Но можно и меньше, и больше — это не принципиально. Можно даже без перил. Например, под сплошное застекление поликарбонатом. Или закрывая одну или две стены непрозрачной отделкой (от соседей и/или со стороны улицы).

Средняя обвязка — перила — сделана из трубы 40-20 мм, такого же сечения и верхняя обвязка. Для повышения жесткости между первой и второй обвязкой приварены по две вертикальные стойки (высота 95 см, сечение 40*20 см). Вся конструкция на следующем фото.

Кровля

Далее пришел черед изготовления кровли. Эта беседка из железа будет крыться битумной черепицей, потому стропильная конструкция сделана из древесины.  Для каркаса взят брусок 75*40 мм, на обрешетку под мягкую черепицу использована вагонка: чтобы вид снизу тоже был привлекательный (можно заменить влагостойкой фанерой).

В открытые торцы стоек забиваются куски древесины так, чтобы эта пробка вошла в трубу не менее чем на 10 см. Сверху остаются торчать куски 5-7 см. К этим пробкам крепятся стропила. Их можно подрезать почти под корень, оставив немного, чтобы при необходимости можно было срезать их на угол.

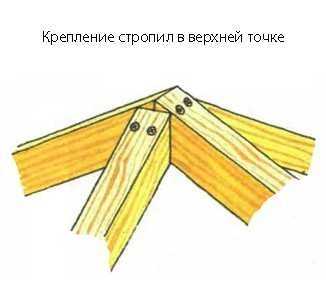

Вырезаются стропила  — 4 шт по 2,5 метра. Все 4 штуки соединяются вверху в одну конструкцию. Высота от нулевого уровня до верхней точки — около метра. Сначала соединяют две. Для того чтобы был уклон их подпиливают. Сбивают длинными гвоздями. Справа и слева прибивают два оставшихся бруска (торцы тоже спилены под небольшим углом). Чтобы они держались крепче, прикручены еще уголки из нержавейки.

Так как наверху обрабатывать стропила неудобно, они сразу, еще на земле, пропитаны антисептиком и покрашены морилкой с защитными свойствами (выбрали цвет светлый, чтобы было приятнее внутри. Обрабатывали сразу все доски и вагонку для обшивки: дожди и она быстр может посинеть.

Затем по центру укладывается вспомогательная доска, на нее ровно по центру прибивается вспомогательный брусок около 85 см длиной. Он сделан короче, чтобы стропильные ноги немного выходили за периметр обвязки. Так кровля будет больше, стекающая с крыши вода будет меньше затекать внутрь.

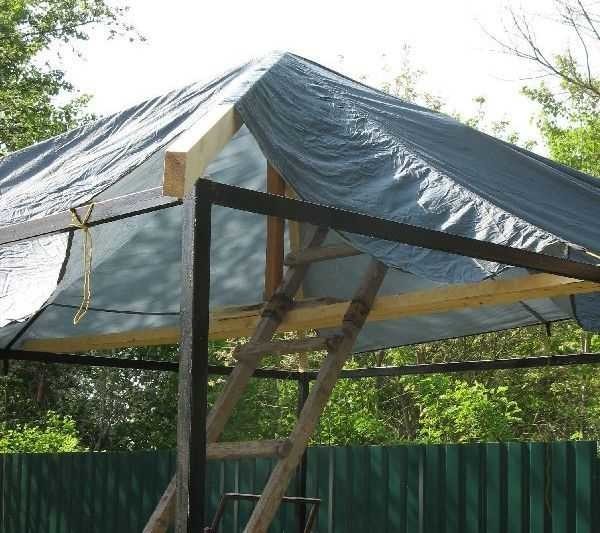

Собранная на земле конструкция из четырех стропил водружается на верх беседки. Ее верхушка должна опираться на брусок. Все это центруется. Отвесом проверяете вертикальность бруска, но еще дополнительно измеряете расстояния от центра стропильной системы до того места, где каждая стропильная нога упирается в каркас. Если все более-менее нормально, закрепляете концы стропил к вбитым пробкам. Затем подпорка и доска снимаются, можно монтировать обрешетку.

Под обрешетку прибивались еще дополнительные укосины (из того же бруска 75*40 мм). Как это сделано — смотрите на фото ниже.

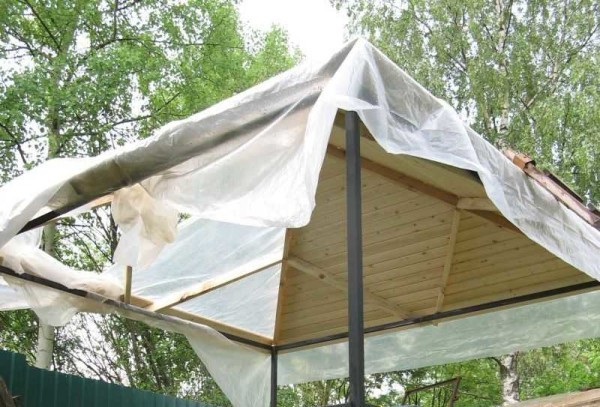

Обрешетка под мягкую черепицу делалась из вагонки. Это дороже, чем обрезной доской, но эстетический вид ее лучше. После монтажа обрешетки укладывается битумная черепица. Она просто расстилается и прибивается в монтажные отверстия гвоздиками. Монтаж начинается снизу, продвигаясь вверх. Режется на месте ножницами, работать легко. По бокам, в местах стыка, прибивается гвоздями через 5-6 см, сверху укладываются специальные уголки.

Пол и отделка боковушек

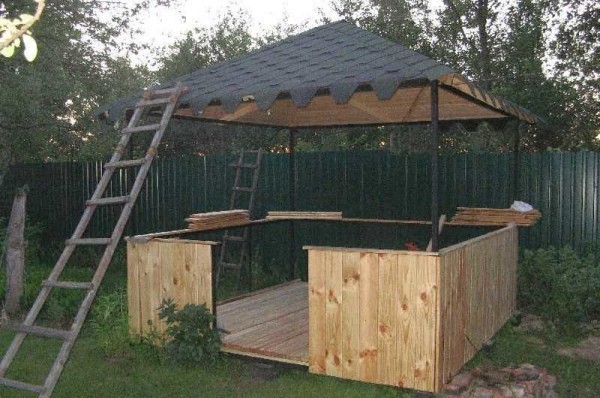

На пол постелили обрезную доску 70*40 мм. Половую доску не рекомендуют: необходимы небольшие щели, которые дадут возможность древесине разбухать при высокой влажности. Доска пола с шипом и пазом тут ни к чему.

Боковины тоже отделаны обрезной доской, только 70*20 мм. Вагонку не использовали по той же причине: может вывернуть, если долго будет влажно (туман, дожди). Поверху отделки прибили доску, закрывая торцы обшивки, да и ставить на нее можно что-то.

Для этой беседки из металла сделана стропильная система из древесины. Получилась скорее беседка из металла и дерева. Можно точно по такому же принципу сварить стропильную систему из профиля, сразу приварив дополнительные укосины. Можно из той же трубы сделать сварную беседку с аркой. Как делать двойную арку, смотрите в видео.

О том, как сделать деревянную беседку читайте тут.

Фото беседок из металла

Вообще, варианты беседок из металлоконструкции очень многочисленны: сварка, ковка, разные материалы, которыми каркасы отделываются. Профильная труба, круглая, из стали и алюминия, есть даже варианты из нержавейки. Все это дополняется любой формой: от квадрата и прямоугольника, до любой сложной формы. Металл настолько пластичен, что вариаций очень и очень много. Некоторые из них собраны в фотогалерее.

Необычной формы крыша, и тент, чтоы было видно декоративные элементы, натянут изнутри

Металлический каркас, обтянутый тентом вместо кровли: тень есть, нежарко и недорого

Необычный ажур из тонких труб, покрашенный в белый цвет придает конструкции легкость

Очень красивый декор. Это не металлическая беседка, а песня в металле

Еще один вариант многогранной беседки

Художественная ковка в оформлении стоек — элегантно и эксклюзивно

Круглая беседка для дачи под голубым поликарбонатом — романтично

Простое решение для дачи: квадратная беседка, крытая бежевым поликарбонатом

Стропильная система может быть красивой

Необычное строение — очень интересное решение

Нечасто встретишь металлическую беседку из круглых труб. Сварщик — мастер своего дела

Ажурная беседка из металла — летний вариант для дачи или во дворе возле дома

Чертеж шестигранной беседки — вид сверху

Чертеж шестигранной беседки — фронтальная часть

Шестигранная открытая беседка из железа

Эскиз металлической беседки с отделкой поликарбонатомю В нижней части фигурная отделка из труб, которые закрыты темным полупрозрачным поликарбонатом

Фото шестигранной беседки из металлопрофиля с частичной отделкой деревом

Беседка из метлла с барбекю

Чертеж восьмигранной беседки из металла с размерами

Эскиз восьмиугольной металлической беседки с размерами

Восьмигранная беседка из металла

Круглая беседка с металлическим каркасом и обшивкой из поликарбоната

Металлический каркас в комбинации с обшивкой из затонированного поликарбоната

Это, наверное, самая простая беседка: две гнутые трубы, которые закреплены на спинках садовых скамеек. К трубам прикреплен поликарбонат. Летняя садовая беседка готова
Как сварить беседку для дачи смотрите в видео.
