Бензогенератор своими руками

Самодельный бензогенератор: подробная пошаговая фото инструкция как сделать бензогенератор своими руками.

.

Компактный бензогенератор можно изготовить своими руками, такая самоделка позволит получить 220V при отключении бытовой электросети, а также в полевых условиях.

Основа самоделки генератор – это двигатель постоянного тока, который работатает в режиме генератора за счет превращения механической энергии в электрическую посредством электромагнитной индукции. Вращение якоря в магнитном поле первичной обмотки двигателя постоянного тока обеспечивает двигатель от мотокосы. При вращении в двигателе постоянного тока в режиме генератора образуется переменная ЭДС, которая через щеточный коллектор преобразуется в постоянное напряжение.

Чтобы сделать бензогенератор, автор использовал материалы:

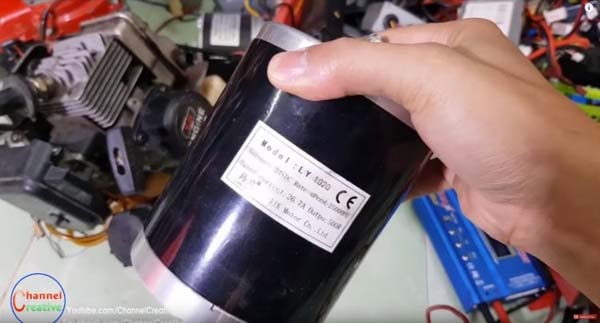

Элетродвигатель на 12V.

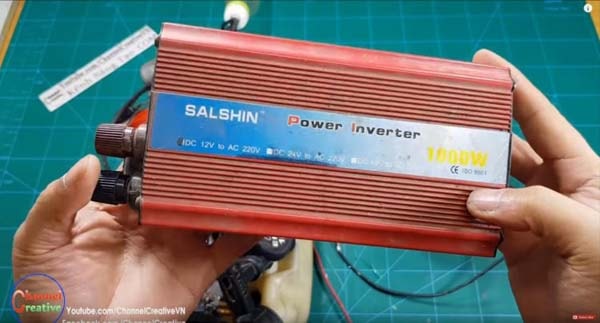

Инвертор — 12 — 220V.

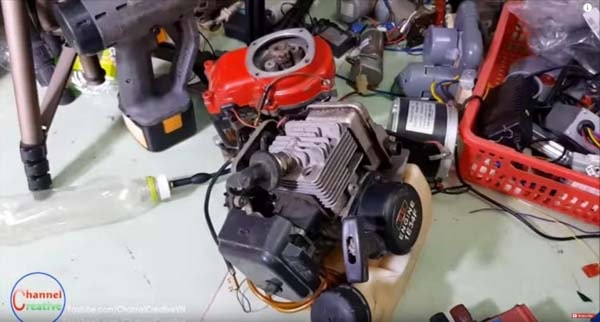

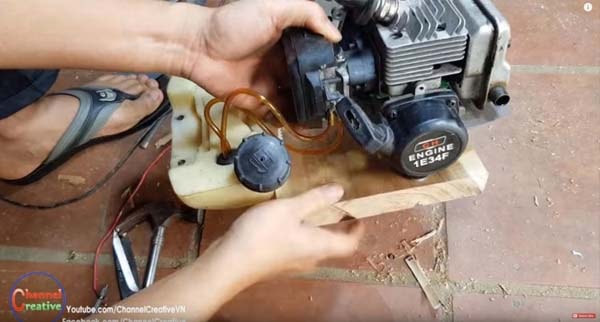

Двигатель от бензокосы.

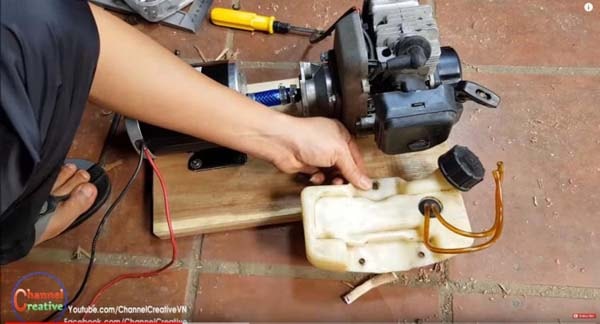

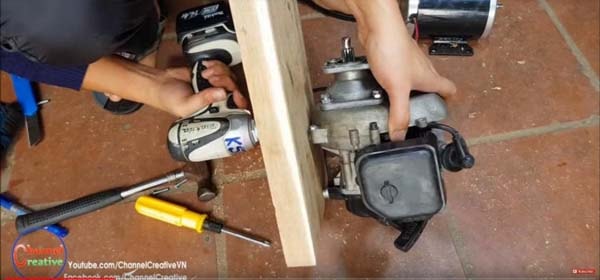

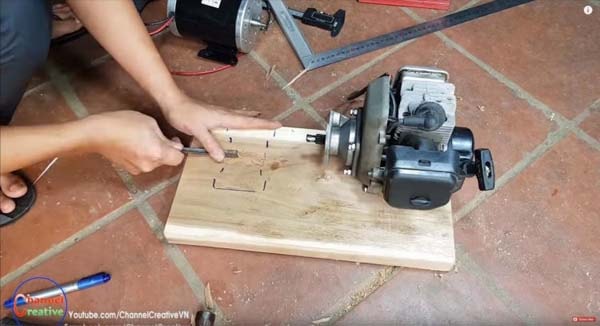

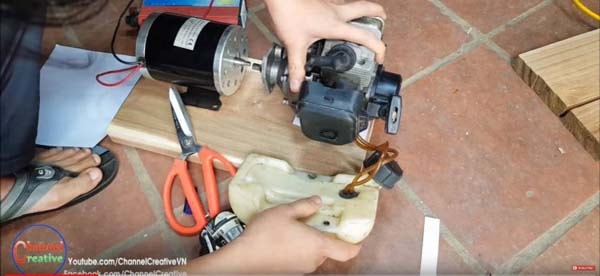

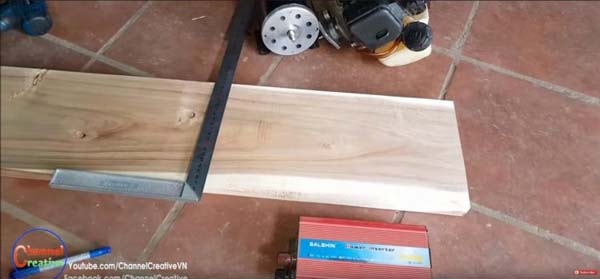

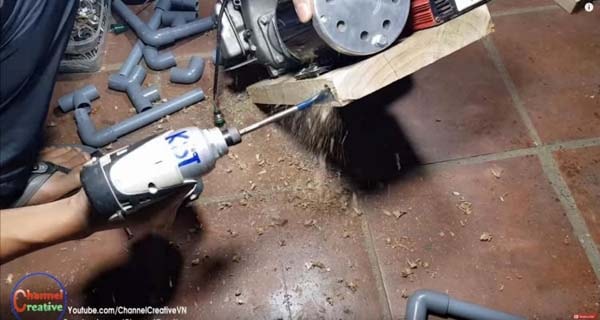

Из широкой доски, автор сделал основание для крепления двигателей.

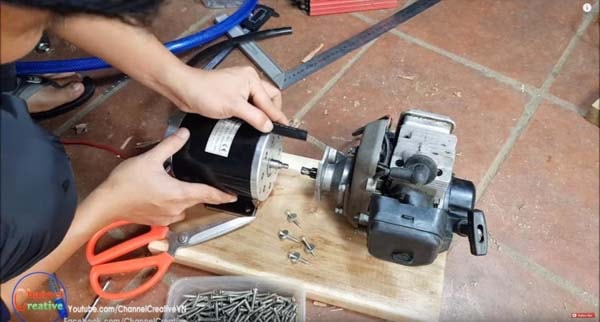

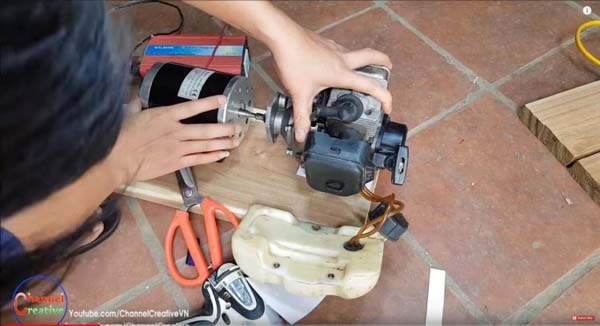

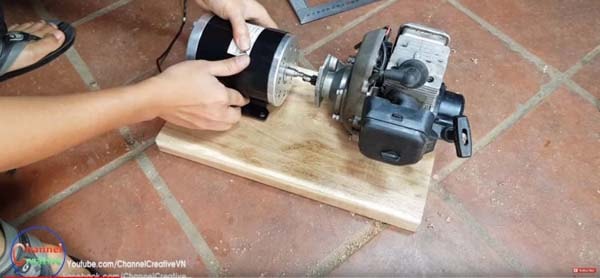

Валы двигателей нужно центрировать. Чем меньше люфт между валами, тем меньше будет вибрация и износ движущей части.

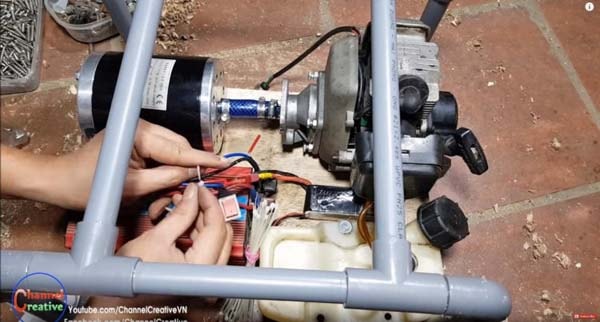

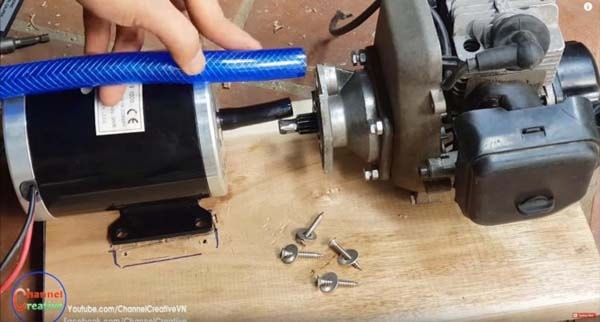

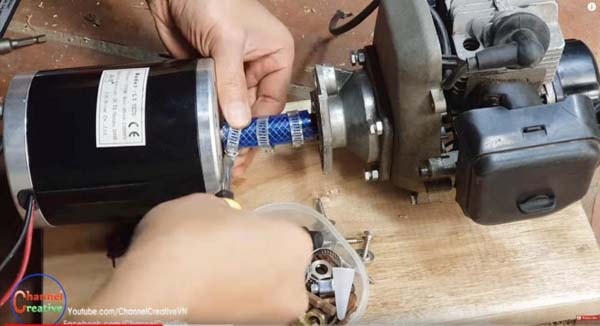

В качестве соединительных патрубков можно использовать ПВХ шланги разных диаметров. Их гибкость сгладит мельчайшую неточность в оцентровке валов. Автор использовал два шланга разного диаметра, вставив один в другой.

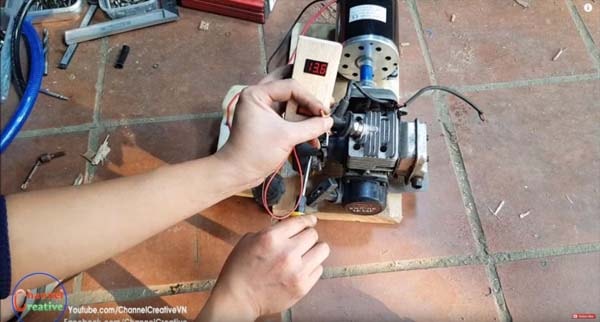

Заводим бензиновый двигатель, измеряем напряжение на выходе генератора вольтметром. Отверткой регулируем подачу топлива, и количество оборотов. Ориентируясь по номиналу инвертора, выставляем выходящее напряжение с небольшим запасом.

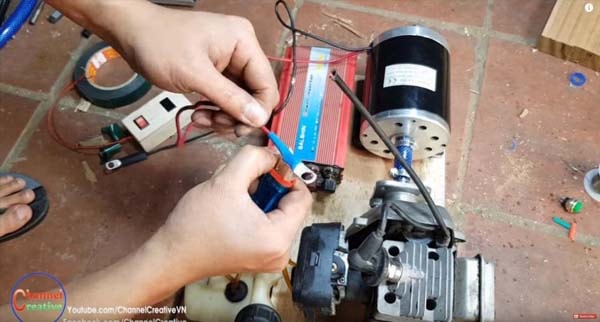

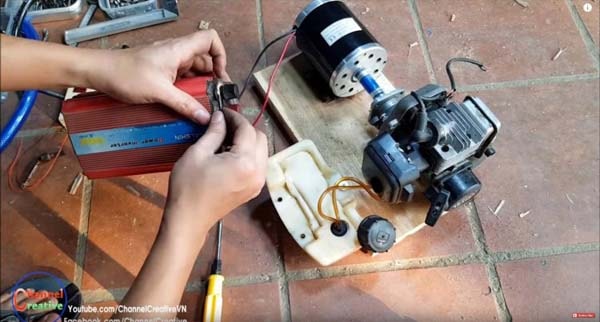

К проводам генератора подсоединяем контакты инвертора на 12V, соблюдаем полярность.

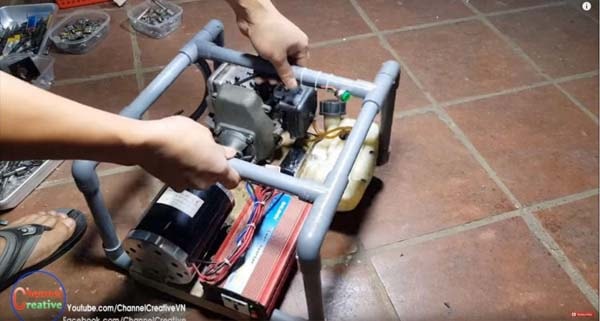

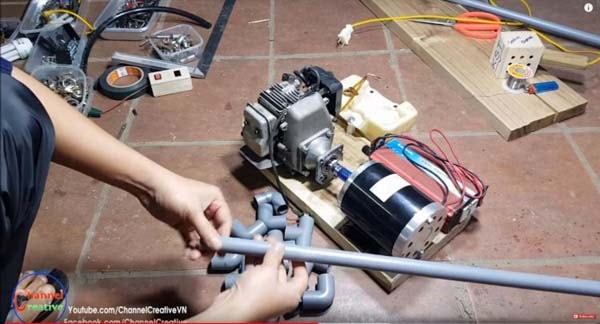

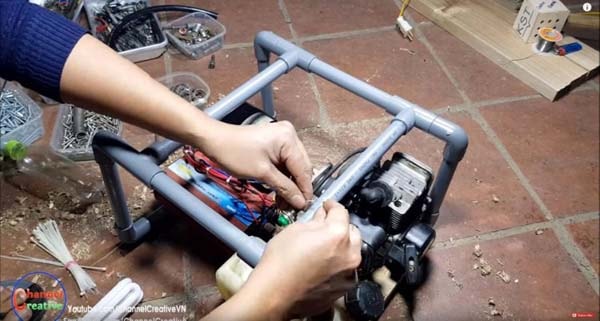

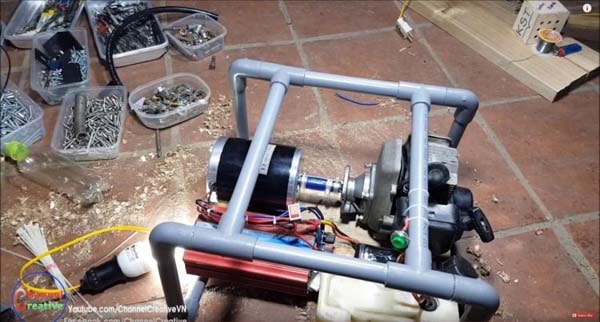

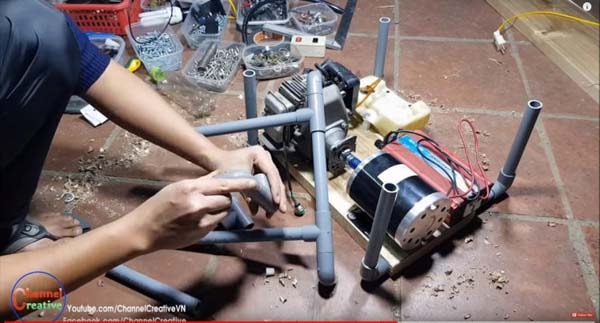

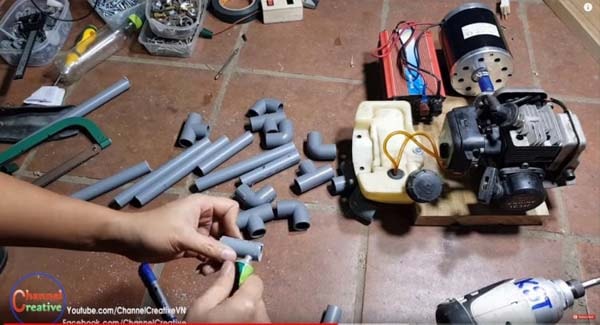

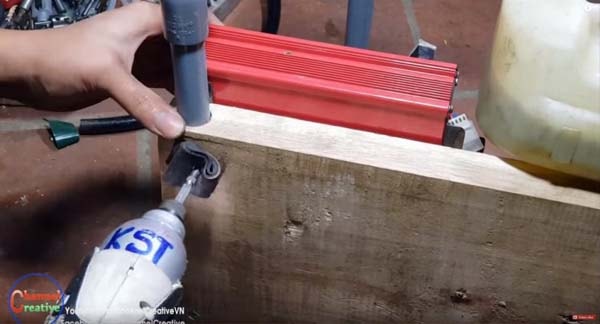

Корпус бензогенератора можно собрать из ПВХ труб.

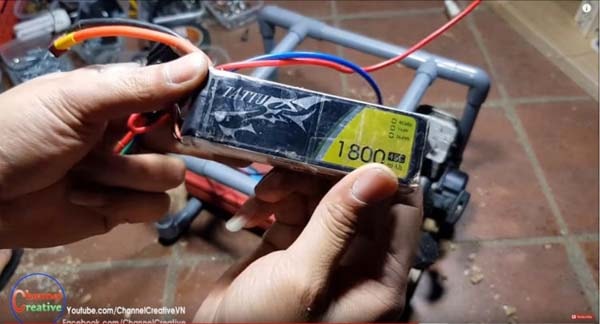

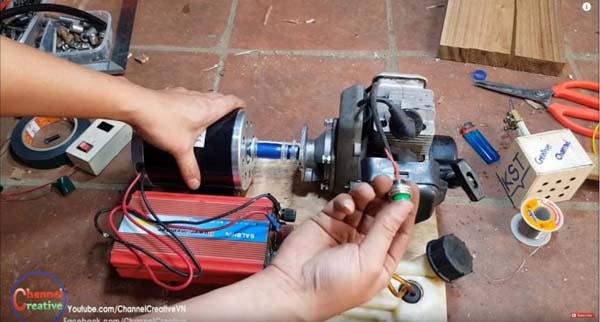

Чтобы постоянно не использовать стартер бензинового двигателя, автор установил литий-полимерный аккумулятор для кратковременного запуска двигателя постоянного тока. Это сравнительное новое устройство действительно может быть мощным, и выдержать большое количество рабочих циклов при минимальной потере емкостной мощности. Таким образом бензиновый двигатель запускается электрическим, при этом его стартер остается как запасной вариант.

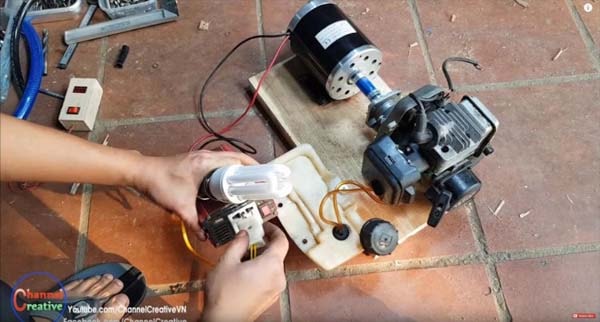

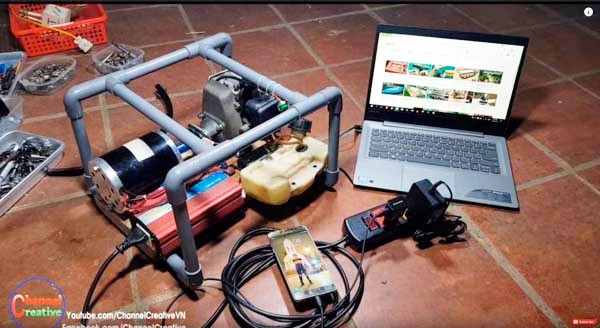

Вот такой бензогенератор сделал своими руками автор, устройство можно использовать для питания бытовых приборов в условиях, где нет возможности подключения к бытовой сети электропитания.

Рекомендуем посмотреть видео, где показан самодельный бензогенератор в работе.
