Антенна для цифрового ТВ своими руками

Опубликовано Апр 12, 2021

Самая простая комнатная антенна для цифрового ТВ, сделанная своими руками за несколько минут, фото и подробное описание прилагается.

Эта самодельная ТВ антенна для цифрового DVB-Т2 реально работает! Для её изготовления понадобится минимум материалов: любая картонная коробка (примерные размеры 150 х 300), несколько капроновых стяжек, изолента, телевизионный кабель, скотч и фольга.

Сразу хочу уточнить, что я, не являюсь автором идеи! Спасибо тому доброму человеку, который это придумал, а также моему дяде, увлеченному радиотехникой и посоветовавшему изготовить сие чудо!

Антенна принимает не только прямой, но и отраженный сигнал, работает в окружении многоэтажек.

Теперь собственно процесс изготовления. Берем коробку размером 150 х 300 мм примерно. Одна стенка (назовем задняя) изнутри покрывается пищевой фольгой.

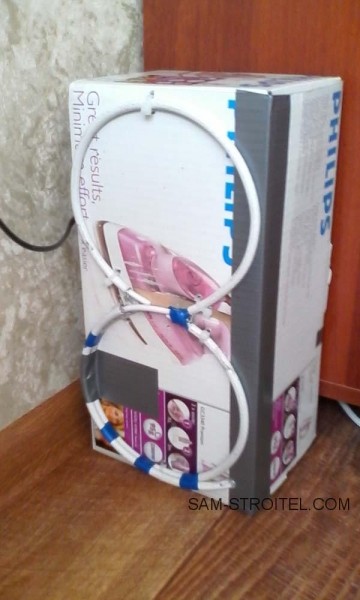

К передней стенке (снаружи) прикрепляем при помощи стяжек, кольца из антенного кабеля (диаметр совпадает с шириной коробки). Кольца не смыкаются, разрыв около 2 см. Нижнее «кольцо» огибает кабель, который идет уже к ТВ.

Сейчас читают:

Как своими руками сделать стол из досок: 4 модели…

Как сделать новогодние композиции своими руками:…

9 классных идей для сада (сохраняйте в закладки!)

Как выбрать теплый пол

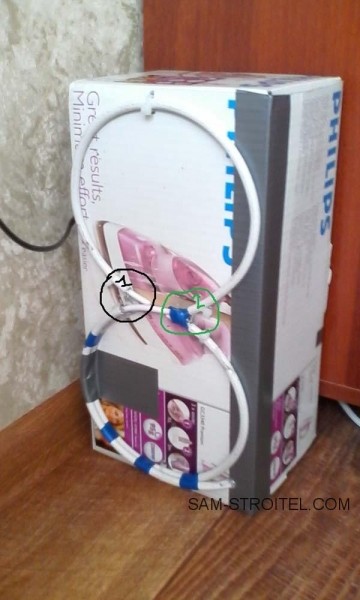

Экраны оплеток «колец» и экран кабеля к ТВ (соединение слева) скручиваются между собой (на фото — черным под цифрой «1»), также скручиваются между собой центральный провод кабеля антенны и экраны «полуколец» (соединение справа, под изолентой; на фото — зеленым под цифрой «2»). Кабель ТВ пропускается через коробку.

Вот и всё! Мы изготовили своими руками, простейшую антенну для цифрового ТВ, принимает 20 каналов в отличном цифровом качестве.
Автор самоделки: Иван. г. Балашов.
