В этой статье мы пошагово разберемся с тем, как сделать отопление в частном доме, рассмотрим различные виды котлов отопления и радиаторы. Также в статье имеется подробная инструкция по выбору труб для отопления.

Всего лишь несколько десятилетий назад единственным видом отопления домов было печное, что объяснялось дешевизной твердого топлива и отсутствием доступа к другим источникам энергии. За относительно короткое время системы отопления развились очень сильно и появилось столько их разновидностей, что у хозяина дома могут быть муки выбора именно того варианта, который подойдет ему наилучшим образом.

Как сделать отопление в частном доме

Виды источников энергии и факторы, определяющие их выбор

Главным фактором, влияющим на правильный выбор системы отопления – это наличие рядом доступного топлива или источника энергии, которая в дальнейшем будет преобразовываться в нужное нам тепло. Что же используется человечеством в настоящее время.

Твердое топливо

Виды твердого топлива

Твердое топливо издревле используется человеком в качестве источника энергии. Им могут быть:

• Дрова или любой вид древесины, в том числе отходы древесного производства. Это наиболее давно используемый вид топлива, который не потерял актуальность до сих пор. В эту же категорию можно отнести и современные его виды: пеллеты или топливные брикеты (евродрова), — для производства которых применяют высушенные и спрессованные древесные отходы. Благодаря низкому содержанию влаги в этих изделиях, производители заверяют, что их теплотворная способность в 2—3 раза выше, чем традиционных дров.
• Каменный уголь дает при сгорании больше тепла чем дрова, но он образует значительное количество шлака, который требует периодической чистки и удаления. Для возгорания угля потребуется все то же древесное топливо.
• Торф в чистом виде для топлива уже не используется, поэтому производители предлагают так называемые торфяные брикеты, где исходное сырье тщательно высушивают, а затем прессуют в удобную для транспортировки и хранения форму. Естественно, что теплотворная способность таких брикетов значительно выше, чем природного торфа.

Твердое топливо продолжает успешно применяться для отопления домов

Камины и печи

Самыми первыми источниками тепловой энергии были обычные костры, а потом уже появились камины и печи, где над сгоранием твердого топлива уже имеется хоть какой-то контроль. И этот вид отопления еще рано отправлять на «свалку истории». Если речь идет о частном доме, где люди появляются периодически, а не постоянно проживают (например, дача), то камин или печь будут идеальным вариантом. Мастера-умельцы разработали множество замечательных проектов, в которых камин и печь совмещены. В таких домах хозяева с такими печами могут одновременно любоваться открытым пламенем, обогревать помещения и готовить пищу.

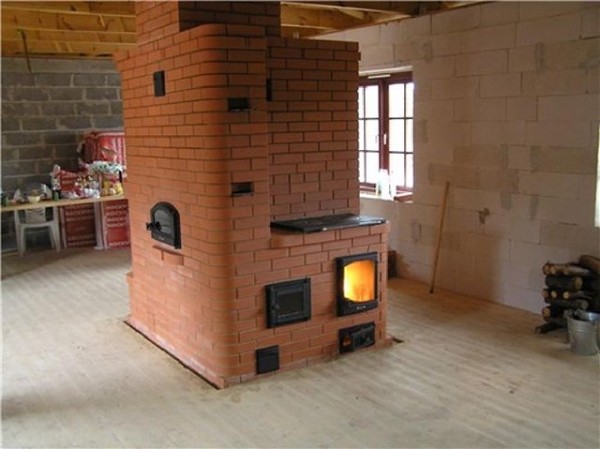

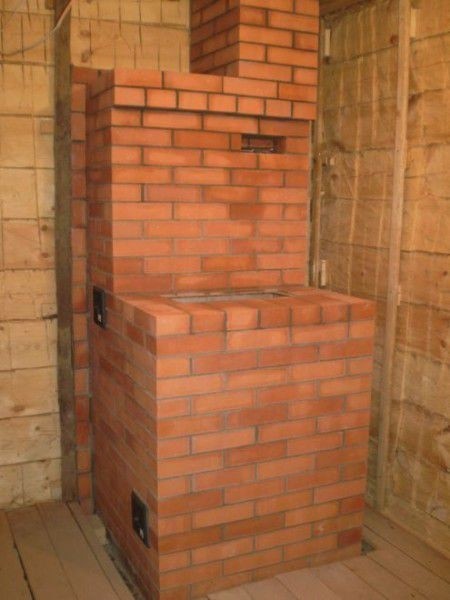

Печь совмещенная с камином — отличный вариант отопления дачного дома

Подробную информацию, как сложить печь из кирпича читайте в статье на нашем сайте.



Твердотопливные котлы

Для того чтобы передать энергию теплоносителю, в качестве которого чаще всего выступает вода, существуют специальные твердотопливные котлы, они в течение долгого времени были незаслуженно задвинуты на второй план, благодаря победному шествию газовых котлов. Но в последнее время, на фоне постоянного удорожания основных энергоносителей: электричества, газа и различных видов жидкого топлива, — они обретают второе рождение. Перечислим основные достоинства твердотопливных котлов:

• Твердотопливные котлы имеют наиболее низкую стоимость вырабатываемой тепловой энергии: один киловатт энергии, произведенной ими в 4 раза дешевле, чем при сжигании природного газа, не менее чем 8 раз дешевле, чем при сжигании дизтоплива и в 17 раз дешевле, чем тепло, вырабатываемое электрическим котлом.
• Большинство современных твердотопливных котлов не требуют подключения к электричеству, их автоматика энергонезависима. Поэтому их выгодно эксплуатировать там, где нет газоснабжения, имеются частые перебои или отсутствует электроснабжение. Следует отметить, что для полной автономности с твердотопливным котлом, следует проектировать систему отопления с естественной циркуляцией и открытым расширительным бачком.
• Современные модели пиролизных котлов длительного горения практически «всеядны» — принимают любой вид твердого топлива, в том числе и различные горючие отходы. Они требуют всего один-два раза в сутки чистки и закладки. Благодаря созданным в них условиям, сгорание топлива происходит наиболее полно, поэтому и золы и шлаков в них намного меньше.

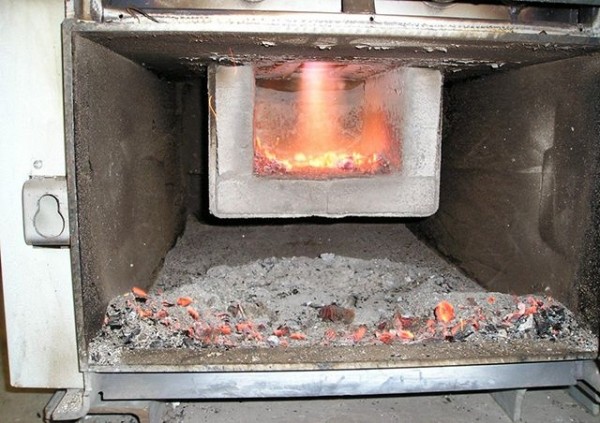

Пиролизные котлы максимально используют энергию сгорания твердого топлива

Но, твердотопливные котлы не безупречны, поэтому имеют ряд недостатков:

• Даже при наличии «продвинутой» автоматики, такой вид котлов требует обязательного участия человека для чистки и закладки новой порции топлива. Частично лишены этого недостатка пеллетные котлы, в котором подача из бункера в камеру сгорания происходит автоматически, но и они требуют периодической чистки, да и стоимость пеллет пока «кусается».
• Твердотопливные котлы имеют большие габариты и требуют отдельного помещения для себя и для запаса топлива, а также дымохода, способного выдержать высокие температуры.
• Эти виды котлов имеют очень большую тепловую инерционность и могут генерировать избыточное для отопления тепло, поэтому желательно их оборудовать водяным теплоаккумулятором, а это сильно сказывается на общей стоимости системы отопления.

Тем не менее твердотопливные котлы еще очень долго будут использоваться человечеством, так как они работают на возобновляемых видах топлива, чего нельзя сказать об углеводородах, запасы которых истощаются и цены на них постоянно растут. В частных домах их использование оправдано только лишь там, где отсутствует газоснабжение либо имеется источник твердого топлива по очень низкой цене.

Лучшие твердотопливные котлы длительного горения

	Фото	Название	Рейтинг	Цена
#1		Protherm Бобер 40 DLO	⭐ 78 / 100	Подробнее
#2		Sime SOLIDA EV 5	⭐ 84 / 100	Подробнее
#3		Stropuva S40U	⭐ 92 / 100	Подробнее

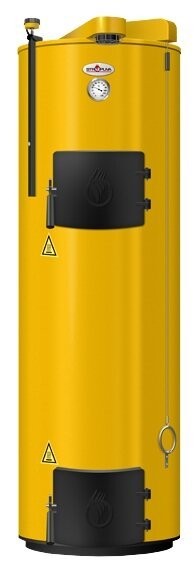

Stropuva S40U

Stropuva S40U

Выглядит привлекательно: производитель заявляет, что одной загрузки угля хватит до 130 часов работы, брикетов – до 72 часов, дров – до 31 часа. Причем изначально литовские котлы теперь для нашего рынка изготавливаются в Санкт-Петербурге, хотя это в основном влияет только на цену.

Плюсы

• Универсальность
• Длительная работа на одной загрузке, особенно на брикетах

Минусы

• Неудобство чистки и загрузки
• Ярко-желтый корпус – хорошо видна грязь
• Стальной, а не чугунный

Цены на твердотопливный котёл Stropuva S40U

Stropuva S40U

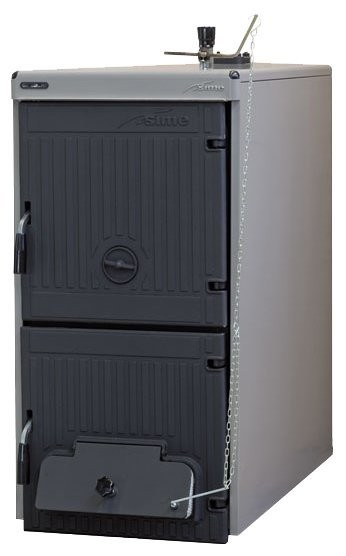

Sime SOLIDA EV 5

Sime SOLIDA EV 5

Чугунный и простой как молоток – что еще нужно от классического твердотопливного котла? А чугуна итальянцы не пожалели – котел весит 350 кг. Мощность на угле доходит до 45 киловатт, на дровах – до 40. Так что даже на не самом качественном топливе есть приличный запас.

Плюсы

• Долговечность
• Удобство загрузки и чистки

Минусы

• Требуется серьезное усиление пола

Цены на твердотопливный котёл Sime SOLIDA EV 5

Sime SOLIDA EV 5

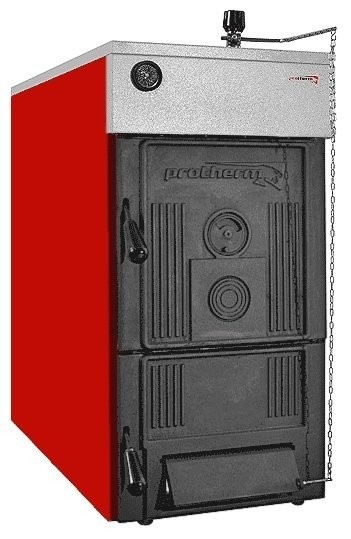

Protherm Бобер 40 DLO

Protherm Бобер 40 DLO

В плане КПД котел вышел не сказать, что удачным: 71,65% на угле, на дровах же и вовсе 63,15%. На нашем рынке есть и более эффективные твердотопливные котлы.Но при этом теплообменник прочный и долговечный, в эксплуатации твердотопливный Protherm (в отличие от газовых собратьев) показывает себя хорошо.

Плюсы

• Надежный чугунный теплообменник

Минусы

• Не самая высокая длительность горения

Цены на твердотопливный котёл Protherm Бобер 40 DLO

Protherm Бобер 40 DLO

Жидкое топливо и жидкотопливные котлы

Большинство жидкотопливных котлов работает на дизельном топливе (солярке), реже на мазуте. Их применение оправдано лишь в том случае, когда нет доступа ни к природному газу, ни к твердому топливу. Без электроэнергии, однако, они не работают. Достоинствами жидкотопливных котлов являются:

• Для установки такого котла не нужно получать специальных разрешений (как с газовыми котлами).
• Жидкотопливные котлы имеют высокий КПД.
• Большинство моделей имеет высокую мощность, что позволяет отопить большие по площади дома или группу строений.
• Жидкотопливные котлы легко поддаются регулировке.
• Некоторые модели могут трансформироваться в газовые котлы путем замены горелки.
• Тепло, генерируемое жидкотопливным котлом, обходится гораздо дешевле, чем электрическим.

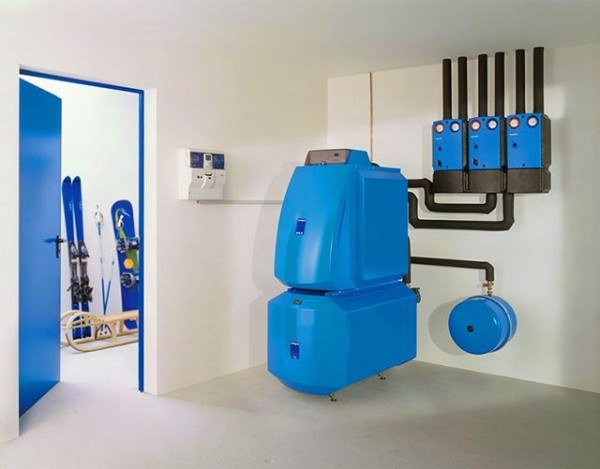

Современный жидкотопливный котел может стать украшением интерьера

Недостатки жидкотопливных котлов:

• Такие котлы энергозависимы, для работы горелки требуется электроэнергия. При перебоях в ее подаче требуется ручной запуск котла.
• Для установки котла требуется специальное отдельное помещение с хорошей вытяжкой.
• Для хранения запасов топлива требуется большая емкость, причем необходимо предусмотреть электроподогрев дизельного топлива в зимнее время.
• Жидкотопливные котлы очень шумные из-за работы вентиляторной горелки.
• Тепло, производимое такими котлами, значительно дороже, чем производимое газовыми или твердотопливными.

Исходя из всего вышесказанного, можно заключить, что жидкотопливные котлы выгодно устанавливать для обогрева частных домов большой площади, которые в перспективе, с подводом магистралей, будут переведены на газ.

Отопление при помощи электрической энергии

Передавать и использовать электрическую энергию, безусловно, удобнее всего. И преобразование в тепло осуществляется проще всего, и управлять процессом нагрева тоже легко. Почему же ее не используют так, как этого хотелось бы? Прежде всего, стоит узнать каким образом может использоваться электрическая энергия для отопления?

Прямые способы отопления электричеством

В этом способе передача тепла в помещения происходит без «посредника» — теплоносителя, а напрямую. Реализация такого электрического отопления может происходить разными путями:

• Обогрев при помощи масляных радиаторов. Эти приборы известны большинству и представляют собой нагревательный ТЭН, помещенный внутрь металлического радиатора с минеральным маслом, которое, разогреваясь, передает тепло корпусу прибора, а тот уже в окружающее помещение. У электрических масляных обогревателей тепло передается как конвекционным путем, так и излучением. Они обладают определенной тепловой инерционностью, свойственной классическим чугунным радиаторам, просты в установке, однако, этот вид отопительных приборов дороже, чем конвекторы.
• Отопление при помощи электрических конвекторов реализуется проще, чем масляными радиаторами. В таких приборах ТЭН помещен в керамическую оболочку и герметично впаян в корпус из стали или алюминия, имеющий ребристую форму. При нагреве тепло распределяется по конвектору, холодный воздух поступает снизу и, проходя через ребра, нагревается и поднимается наверх, то есть происходит конвекция. Нагретый воздух уже передает тепло строительным конструкциям и окружающим предметам. Доля излучения в таких приборах составляет примерно 10%.

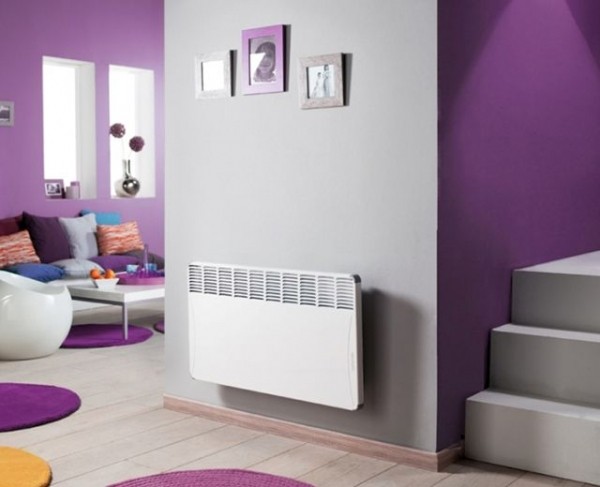

Отопление при помощи электрических конвекторов очень легко реализуется

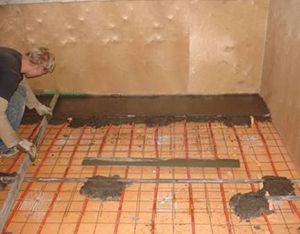

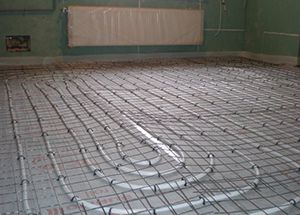

• Отопление при помощи электрических теплых полов очень хорошо себя зарекомендовало как вспомогательное в частных домах и квартирах, но вполне может использоваться и как основное – лишь бы хватило выделенной мощности. Реализуется такое отопление при помощи нагревательных кабелей или инфракрасных пленок, которые скрывают либо в стяжке пола, либо под напольными покрытиями. Это один из самых комфортных видов электрического отопления.
• Отопление при помощи инфракрасных излучателей – один из самых современных видов электрического отопления. Главные элементы – излучатели, могут монтироваться на потолок, стены, пол. Они могут быт как стационарными, так и передвижными. Преобразование электрической энергии в инфракрасные лучи происходит при помощи кварцевых излучателей, что позволяет получить очень высокую долю инфракрасного излучения. Особенностью таких излучателей является то, что они обогревают только те предметы, которые находятся в зоне их действия. Это позволяет создавать зоны с различным температурным режимом.

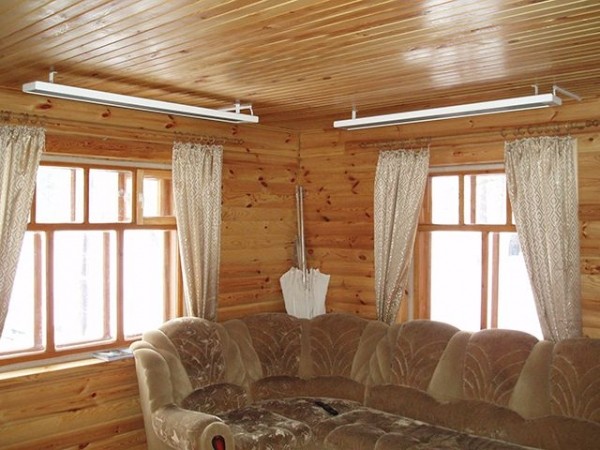

Потолочные инфракрасные излучатели

• Отопление в частных домах при помощи тепловентиляторов хорошо себя зарекомендовало, но не как стационарное, а как помощь основному. Например, в самые холодные дни основная система отопления не справляется со своей функцией или нужно быстро прогреть помещение дачного домика в зимнее время, пока инерционные водяные радиаторы выйдут на свой штатный режим.

Прямой способ отопления электричеством наиболее прост в исполнении, так как для его реализации требуется только закрепить тепловые приборы и провести к ним проводку, при необходимости установить терморегуляторы и контроллеры. Повсеместное использование этого способа отопления ограничивается, прежде всего, высокой стоимостью электроэнергии, ограничением выделенных мощностей на один дом, а также и недешевым оборудованием.

Электрическое водяное отопление

Этот вид отопления можно назвать косвенным, так как тепло передается вначале от ТЭНов теплоносителю – воде, а уже потом вода распределяется при помощи трубопроводов по помещениям и отдает свое тепло через обычные радиаторы отопления. Сердцем такой системы являются электрические котлы, которые могут быть нескольких типов:

• Электрические котлы с ТЭНами (трубчатыми электронагревателями), которые применяются и в стиральных машинах, и в электрочайниках. Достоинствами таких котлов является их простота, что выгодно сказывается на цене. Основной недостаток – неизбежное образование накипи, что сильно со временем уменьшает теплоотдачу.
• Электродные котлы в качестве нагревателя используют собственно саму воду, которая при пропускании через нее электрического тока подвергается процессу электролиза с большим выделением тепла. Такие котлы имеют компактные размеры, накипь в них не образуется, но для их эксплуатации требуется подготовка воды и периодическая замена электродов.
• Индукционные котлы используют для нагрева воды явление электромагнитной индукции. В герметичной катушке генерируется переменное магнитное поле высокой частоты, под его воздействием в сердечнике и корпусе котла генерируются токи Фуко, разогревающие металл. Тепло передается циркулирующему теплоносителю – воде. Такие котлы надежны, имеют высокий КПД, но и цена на них больше, чем на ТЭНовые и электродные.

Обобщая все положительные характеристики водяных электрических котлов, можно отметить их преимущества:

• Электрические котлы имеют небольшие размеры и могут быть установлены в любом удобном месте частного дома.

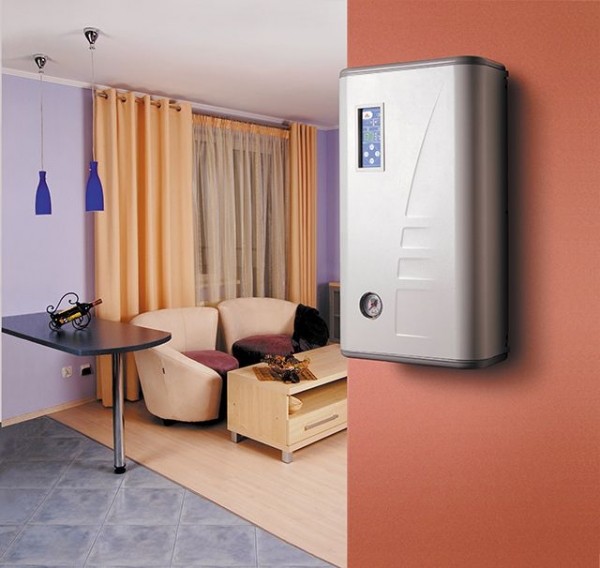

Кроме маленьких размеров электрические котлы могут иметь привлекательный дизайн

• Они имеют высокий КПД, бесшумны в работе, не выделяют никаких вредных веществ, не требуют дымоходов.
• Электрические котлы безопасны в эксплуатации.
• Они могут встраиваться в существующую систему отопления с газовыми или твердотопливными котлами в качестве резерва, вспомогательного элемента или предотвращения замерзания теплоносителя в зимнее время.
• Электрические котлы легко поддаются регулировке и техническому обслуживанию.

Главным фактором, который, к сожалению, ограничивает их широкое и повсеместное применение является более высокая цена на электроэнергию по сравнению с газом или твердым топливом. Большая часть электричества в мире производится путем сжигания углеводородов, поэтому эта самая удобная в использовании энергия пока проигрывает им по экономическим показателям.

Отопление газовыми котлами

В настоящий момент, отопление частного дома газовыми котлами является наиболее выгодным и перспективным, причем эта тенденция будет сохраняться еще не одно десятилетие. Почему же выгодно иметь в качестве «сердца» отопительной системы именно газовый котел?

• Газ при сгорании обладает очень большой теплотворной способностью, расходы на газовое отопление одни из самых низких.
• Газовые котлы некоторых моделей могут работать при отсутствии электроснабжения, поэтому могут быть включены в полностью автономную систему отопления.
• Для современных настенных газовых котлов с закрытой камерой сгорания (турбокотлы) не требуется отдельного помещения, они могут стать красивой частью интерьера кухни.

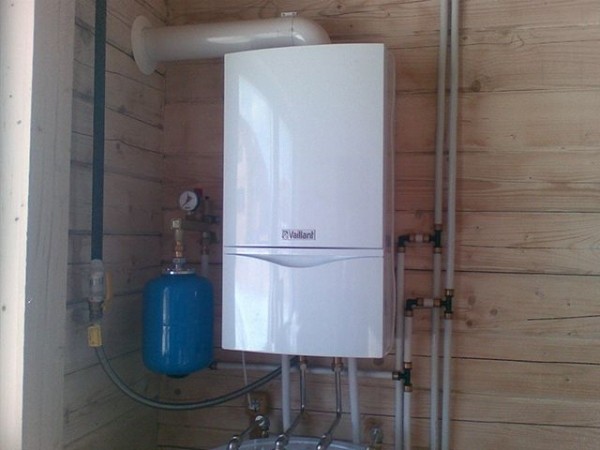

Современные турбокотлы не требуют классического дымохода

• В газовых двухконтурных котлах эффективно реализуется функция подогрева воды.
• Газовые котлы имеют высокий КПД, в них легко регулируется мощность, они поддаются процессу автоматизации системы отопления, дистанционному контролю (даже через интернет или GSM—модуль).
• Современные газовые котлы не создают при работе большого шума, за исключением моделей с вентиляторной горелкой.
• Все современные сертифицированные котлы оснащены многоуровневой системой безопасности, минимизирующей вероятность утечки газа и перегрева теплоносителя.
• При сгорании газа не образуется шлаков и сажи, поэтому в течение длительного времени котлы не требуют вмешательства человека.

При всей экономической выгоде и привлекательности газового отопления существуют и подводные камни, которые следует учитывать:

• Работы по подведению магистрального газа и подключению газового котла требуют обязательного проектирования, оформление пакета разрешительных документов, что связано с очень большими финансовыми затратами, они занимают продолжительное время.
• Установку и пусконаладочные работы газового котла запрещено производить самостоятельно.

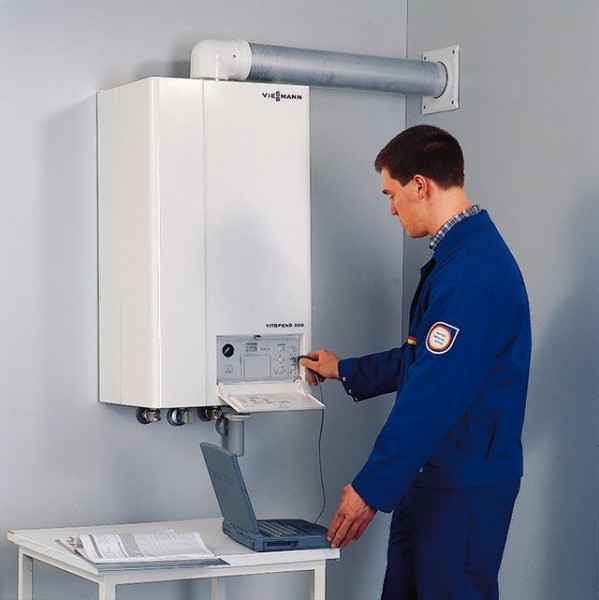

Работы по установке, подключению и регулировке газовых котлов выполняются только квалифицированными специалистами

• Газовые котлы – сложное и взрывоопасное оборудование, требующее периодического контроля и технического обслуживания только уполномоченными на это организациями. Причем это требование обязательное и это связано с дополнительными расходами.
• Газовые котлы большой мощности (от 50 кВт) работают только с дымоходами и требуют отдельного помещения, отвечающего определенным нормам по площади, объему, вентиляции.
• Современные газовые котлы, работающие в системах с принудительной циркуляцией теплоносителя, требуют подключения к электрической сети.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.



Задать вопрос эксперту

Бывает, что потребитель решает оборудовать систему отопления своего дома газовым котлом, но с питанием не от магистрального, а от сжиженного газа. Такой подход вполне оправдан тогда, когда планируется в перспективе переход на магистральный газ, для этого в котле меняются горелки и корректируются настройки. Постоянно отапливаться от баллонов со сжиженным газом крайне неудобно, особенно в больших домах, а сооружение газового хранилища – газгольдера, — мероприятие крайне хлопотное и затратное.

Поэтому прежде чем делать выбор в пользу газовых котлов, следует учесть все вышеописанные факторы и оценить предстоящие расходы. И, возможно, на эти деньги можно будет купить такой запас твердого топлива, которого хватит на несколько десятков лет. И такое бывает!

Цены на модельный ряд отопительных котлов

Отопительные котлы

Альтернативные способы отопления частного дома

Существуют способы отопления частных домов, которые позволяют отказаться от сжигания газа, жидкого или твердого топлива, использования дорогой электрической энергии. Это одно из самых перспективных направлений, которое бурно развивается в развитых странах. Речь идет об использовании солнечной и геотермальной энергии.

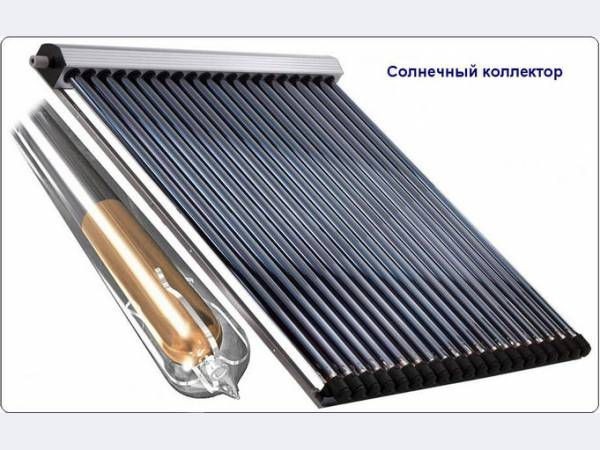

Использование солнечных коллекторов

Идея использования энергии Солнца для целей отопления и нагрева воды давно нашла свою реализацию в развитых странах. Например, в Израиле 3% от всей произведенной энергии в стране вносят солнечные коллекторы, что позволяет экономить более двух миллионов баррелей нефти в год. В Китае, суммарная мощность солнечных коллекторов превышает все атомные станции России вместе взятые. И таких примеров еще очень много.

Солнечные коллекторы могут интегрироваться в систему отопления современного дома

В условиях России солнечные коллекторы не смогут полностью обеспечить систему отопления зимой необходимым теплом, но внести свой существенный вклад, экономя энергоресурсы, смогут. Использование солнечной энергии дает владельцу частного дома неоспоримые преимущества:

• В летнее время солнечные коллекторы могут полностью обеспечить частный дом горячей водой.
• В зимнее время солнечные коллекторы способны в условиях России сэкономить 30–50% расходов на отопление.
• Для установки и эксплуатации коллекторов не требуется разрешение.

Однако применение солнечных коллекторов связано с определенными трудностями:

• Высокая стоимость оборудования и монтажа.
• Отсутствие достаточного количества классных специалистов.
• Солнечные коллекторы работают только в солнечные дни, поэтому потребуется емкость-теплоаккумулятор, чтобы накопленной энергией можно было воспользоваться и в ночное время.

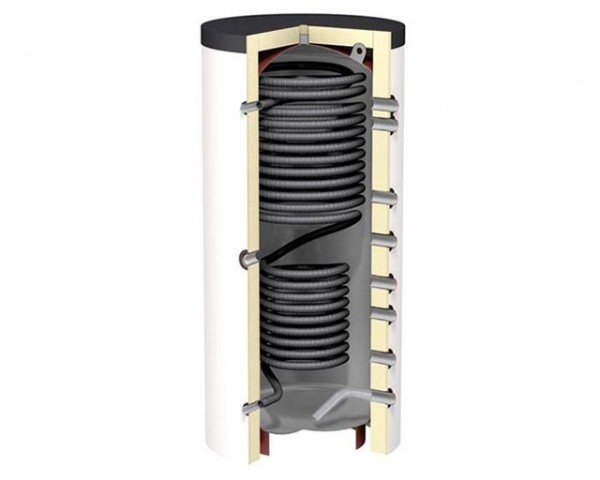

Емкость-теплоаккумулятор позволяет накопить тепло для дальнейшего использования

• В летнее время коллекторы могут войти в режим стагнации, когда собранное ими тепло просто некуда будет девать. Даже емкости теплоаккумулятора может не хватить. Лучший способ сброса излишнего тепла – подогрев воды в бассейне.

При нынешних ценах на оборудование и энергоносители, отсутствие государственной поддержки повсеместного внедрения солнечных коллекторов для целей отопления и подогрева воды, их использование будет чаще всего нецелесообразно. Правда, в летнее время самодельные солнечные коллекторы замечательно греют воду в душевых, а самодельные воздушные коллекторы из алюминиевых банок греют помещения в зимние солнечные дни.

Подробную информацию, о том как сделать солнечный коллектор можете прочитать в соответствующем разделе на нашем сайте.

Использование тепловых насосов

Одно из перспективных направлений альтернативных источников энергии – это тепловые насосы. Эти агрегаты «выкачивают» тепло из окружающей среды, из любого объекта, который имеет температуру хотя бы 1 градус Цельсия. Такими объектами может быть грунт, водоем или скважины в земле, где температура неизменна. Можно сказать, что тепловой насос – это холодильник, только включенный наоборот. Испаритель, который забирает тепло, проложен в грунте или водоеме, а конденсатор, отдающий тепло, находится внутри дома. Кстати, тепловые насосы внешне очень похожи на холодильники.

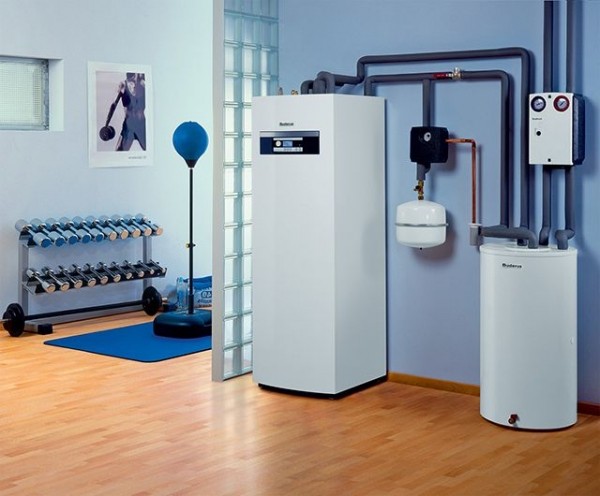

Тепловые насосы с каждым годом все больше появляются в современных домах

В мире уже накоплен немалый опыт использования тепловых насосов, что позволяет сказать о преимуществах такого способа отопления:

• Тепловые насосы – самый экологичный и безопасный способ получения энергии из окружающей среды, использующий полностью возобновляемые природные источники.
• В летнее время эти агрегаты могут использоваться для кондиционирования – сбрасывая избыточное тепло из дома во внешнюю среду.
• Тепловые насосы работают бесшумно, для них не требуется отдельных помещений, дымоходов, запасов топлива.

Главным и, пожалуй, единственным недостатком, определяющим малое использование тепловых насосов на территории бывшего СССР – это высокая стоимость оборудования и монтажа, которая может не окупиться за весь срок службы этих агрегатов. Пока затраты на установку и эксплуатацию тепловых насосов не сравняются с газовыми котлами, говорить об их широком внедрении преждевременно. Это когда-нибудь произойдет, но когда неизвестно, так как газовое лобби в России еще достаточно сильное.

Расчет и проектирование системы отопления частного дома

После того как хозяин частного дома определился с тем, какой вид топлива он будет использовать, необходимо выбрать именно ту систему отопления, которая будет предпочтительна него. Что при этом надо учесть?

• Если в месте расположения дома очень часто происходит отключение или перебои с электроэнергией, то наиболее предпочтительны будут печи, камины, энергонезависимые твердотопливные или газовые котлы. Система отопления при этом должна быть с естественной циркуляцией теплоносителя. Если есть аварийный бензиновый или дизельный генератор, то можно проектировать более современную систему отопления.
• Если к дому подведена газовая магистраль, то однозначный выбор – это газовый котел с двухтрубной водяной системой отопления с принудительной циркуляцией. Эти системы отлично себя зарекомендовали, легко проектируются, монтируются, управляются и ремонтируются. Если подвод газа планируется в ближайшей перспективе, то можно первое время обойтись электрокотлом, его в дальнейшем лучше оставить в системе в качестве резервного.

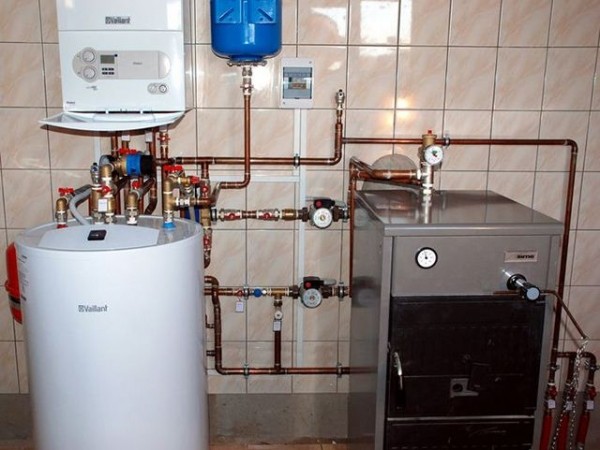

Газовый и электрический котел могут быть частью одной системы отопления

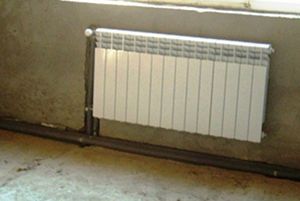

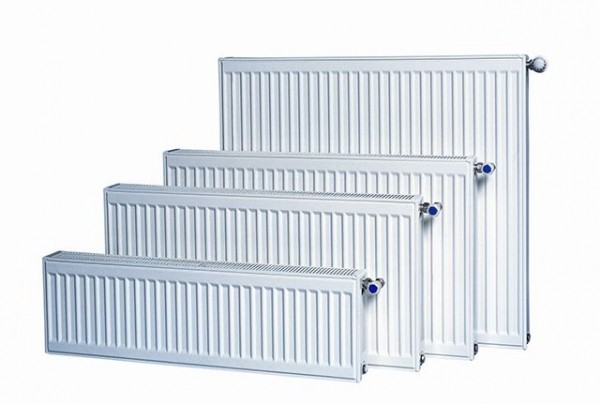

• Лучшие результаты дает сочетание радиаторного отопления и теплых водяных полов. В маленьких помещениях можно обустроить электрические теплые полы. Теплые полы делают в санузлах, кухнях, коридорах, холлах, помещениях бассейнов, — там, где уложена плитка или керамогранит.
• В домах периодического появления, которые будут простаивать большую часть зимнего сезона лучше предусмотреть печь, камин или инфракрасные излучатели, — они быстро прогреют помещения при появлении хозяев. Теплоноситель системы отопления в таких домах может замерзнуть.

Рекомендуем ознакомиться с популярной технологией проектирования системы отопления — «Ленинградка«, которая позволит без особого труда сделать отопление в частном доме.

Проектирование системы отопления

Иногда хозяева частных домов пренебрегают проектированием системы отопления. И очень зря! Этот шаг обязательно должен быть выполнен, причем специалистами. Почему?

• Расчет и проектирование любой системы отопления начинается с оценки теплопотерь дома. Методика этих расчетов имеет довольно сложный алгоритм: необходимо пользоваться массой справочных данных, нормативными документами, учитывать климатический пояс, ориентацию дома по сторонам света и множество других исходных данных. Это под силу только специалисту.
• В случае необходимости проектировщики дадут свои рекомендации по утеплению всего дома либо «мостиков холода», что в дальнейшем сэкономит немалые средства.
• В расчетах, проведенных специалистами, будут даны рекомендации по приобретению конкретного отопительного оборудования и материалов в необходимом количестве, что позволит избежать избыточных затрат.

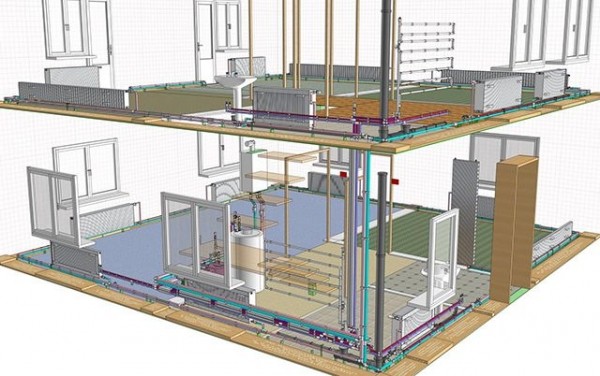

• Проект системы отопления включает подробные чертежи и аксонометрические схемы по установке каждого теплового прибора, диаметру трубопроводов и трассам их укладки, что позволит избежать ошибок монтажа.

Проекты систем отопления сейчас выполняются в специальных программах на компьютере

Существует упрощенная методика расчета мощности котла. Для этого принимают, что на каждые 10 м2 помещения должно приходиться 1 КВт мощности котла плюс 10%. Например, площадь дома 180 м2, следовательно, котел должен иметь мощность 18 КВт+1,8 квт=19,8 КВт. Из выбранной модели выбирается такой, у которого мощность не меньше, например, 20 КВт. Эта методика работает примерно в 70% случаев, но в оставшихся 30% могут быть скрыты непредвиденные расходы на переделку.

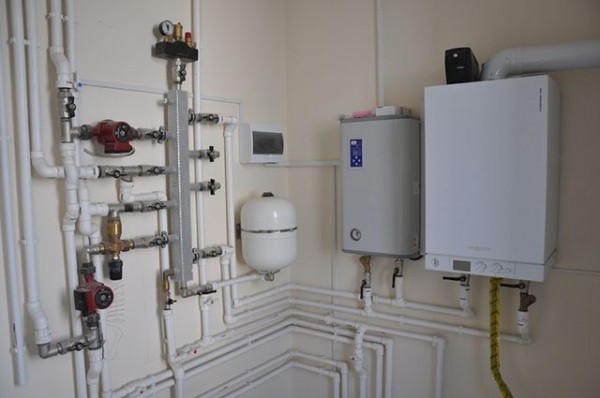

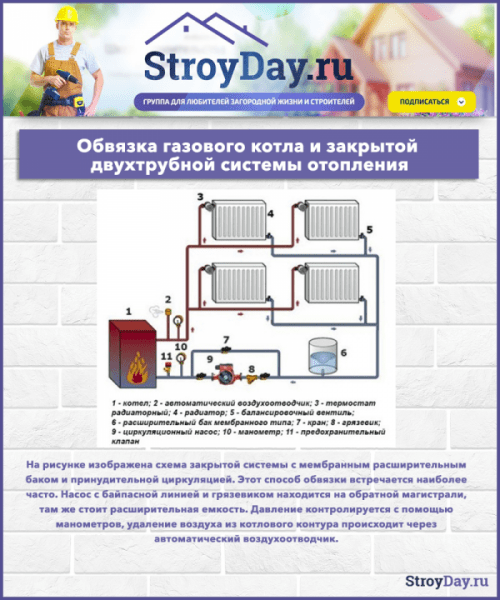

Обвязка газового котла и закрытой
двухтрубной системы отопления

Калькулятор расчета требуемой тепловой мощности

Можно подойти к расчету и несколько более сложным, но вместе с тем — весьма точным методом. Необходимо рассчитать потребность в тепловой энергии для каждого помещения, с учетом имеющихся особенностей, а затем просуммировать полученные значения.

Чтобы не допустить ошибки, рекомендуется составить небольшую табличку, например, такую:

Помещение	Площадь, м²	Внешние стены, количество, входят на:	Количество, тип и размеры окон	Наружные двери (на улицу или на балкон)	Результат расчетов, кВт
1 этаж
Кухня	9	1, Юг	2, двойной стеклопакет, 1,1×0,9 м	1	1.31
Прихожая	5	1, Ю-З	—	1	0.68
Столовая	18	2, С, В	2, двойной стеклопакет, 1,4 × 1,0	нет	2.4
и так далее
2 этаж
Детская	…	…	…	…	….
Спальня 1	…	…	…	…	…
Спальня 2	…	…	…	…	…
и так далее
ИТОГО					22,4 кВт

Потом, положив перед собой план дома и, при необходимости, проведя некоторые замеры рулеткой, можно быстро заполнить все требуемые значения. Останется лишь рассчитать потребную мощность для каждого помещения — это сделать совершенно несложно, если воспользоваться возможностями нашего калькулятора:

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

100 Вт на кв. м

Количество внешних стен

одна
две
три
четыре

Внешние стены смотрят на:

Север, Северо-Восток, Восток
Юг, Юго-Запад, Запад

Какова степень утепленности внешних стен?

Внешние стены не утеплены
Средняя степень утепления
Внешние стены имеют качественное утепление

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и ниже
от — 25 °С до — 35 °С
до — 20 °С
до — 15 °С
не ниже — 10 °С

Высота потолка в помещении

до 2,7 м
2,8 ÷ 3,0 м
3,1 ÷ 3,5 м
3,6 ÷ 4,0 м
более 4,1 м

«Соседство» по вертикали:

Для второго этажа — сверху холодный чердак или неотапливаемое и не утепленное помещение
Для второго этажа — сверху утепленные чердак или иное помещение
Для второго этажа — сверху отапливаемое помещение
Первый этаж с утепленным полом
Первый этаж с холодным полом

Тип установленных окон

Обычные деревянные рамы с двойным остеклением
Окна с однокамерным (2 стекла) стеклопакетом
Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Двери, выходящие на улицу или на балкон:

нет

одна

две

Сумма значений по всем помещениям даст необходимую мощность котла.

Выбор радиаторов отопления

Для того чтобы потребитель не потерялся в современном многообразии радиаторов отопления, дадим несколько дельных советов:

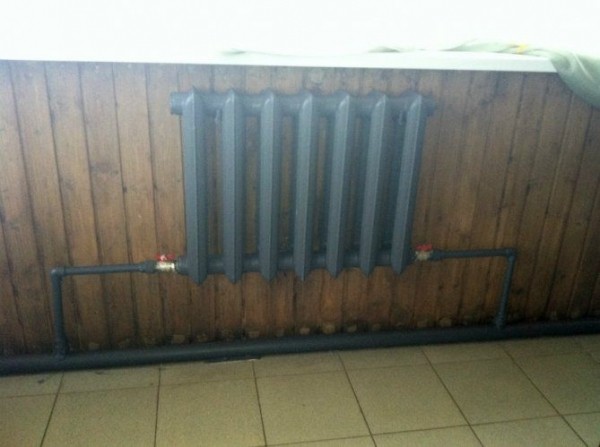

• Для систем отопления с естественной циркуляцией лучший выбор – чугунные радиаторы. Они имеют превосходную коррозийную стойкость, малое сопротивление протоку теплоносителя. Из секций можно собрать радиатор любого размера, соответственно и мощности. Чугунные радиаторы имеют большие объем, массу и тепловую инерционность. Нагреваются они долго, но и остывают тоже. Они могут применяться и в закрытых системах с принудительной циркуляцией.

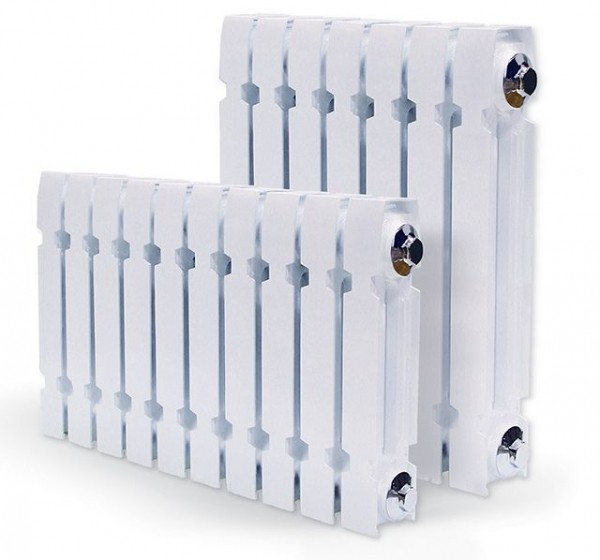

Современные чугунные радиаторы

• Для закрытых систем отопления с принудительной циркуляцией теплоносителя лучшим выбором будут стальные панельные радиаторы, которые можно подобрать из каталога производителя любого удобного размера и нужной теплоотдачей. Они имеют цельную конструкцию, исключающую протечки в местах соединений секций, привлекательный дизайн. Теплоотдача панельных радиаторов идет в основном через конвекцию. В открытых системах отопления их применять не следует, так как процесс коррозии очень быстро их выведет из строя.

Панельные радиаторы можно подобрать любого размера

• Биметаллические радиаторы можно применять как в открытых, так и закрытых системах отопления. Эти отопительные приборы имеют привлекательный внешний вид, высокую теплоотдачу. Нужный размер собирается из отдельных секций.
• Алюминиевые радиаторы внешне неотличимы с биметаллическими, но отличаются по конструкции. Циркуляция теплоносителя происходит в алюминиевых трубках внутри секции. Эти радиаторы очень критичны к качеству теплоносителя, их нельзя напрямую соединять с медными трубами. Радиатор необходимого размера и мощности собирается из отдельных секций. Их можно применять только в закрытых системах отопления.

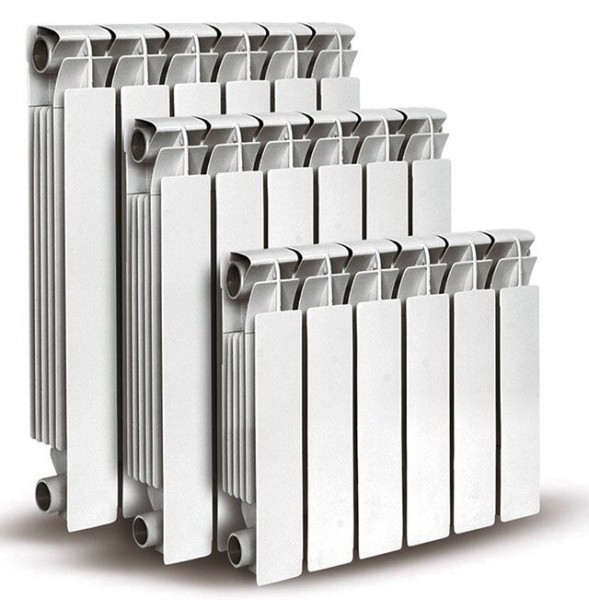

Алюминиевые радиаторы отопления

Цены на популярные модели радиаторов отопления

Радиаторы отопления

Видео: выбор радиаторов отопления

Выбор труб для системы отопления

Еще совсем недавно не было никакой альтернативы стальным трубам в системе отопления, но времена изменились и на рынке появилось множество других труб, которые тоже можно применять для этих целей. Краткий обзор труб приведен в сводной таблице.

Наименование труб	Миниатюра	Достоинства	Недостатки
Стальные трубы		Высокая механическая прочность	Подверженность коррозии
		Малое температурное расширение	Сложный и долгий монтаж
		Температурная стойкость (до 150°С)	Высокая стоимость по сравнению с полимерными трубами
		Выдерживают высокие давления
Трубы из нержавеющей стали		Устойчивость к высоким давлениям	Сложный и дорогой монтаж
		Устойчивость высоким температурам	Высокая цена на трубы и особенно на пресс фитинги
		Коррозийная стойкость
		Долгий срок службы
		Эстетичный внешний вид
Медные трубы		Широкий температурный диапазон, выдерживают как промерзание, так и нагрев теплоносителя до 500 °С	Высокая цена на трубы и фитинги
		Устойчивы к высоким давлениям и гидроударам
		Срок службы может достигать 100 лет.
		Сравнительно со стальными трубами простой монтаж
		Эстетичный внешний вид
Полипропиленовые трубы		Небольшой вес	Высокий коэффициент линейного расширения
		Длительный срок эксплуатации (при соблюдении температурного режима) – 25 лет и более	При температурах выше 90°С очень быстро разрушаются
		Гладкие внутренние стенки	Нельзя гнуть, при любых поворотах применяются фитинги
		Устойчивость к отрицательным температурам	При некачественном монтаже возможно сужение внутреннего диаметра
		Простой и быстрый монтаж
		Эстетичный внешний вид
Трубы из сшитого полиэтилена		Высокая плотность	Боятся УФ-излучения
		Устойчивость к высокому давлению и температурам	Высокая стоимость фитингов и трубы
		Гладкая внутренняя поверхность	Монтаж производится только специальным профессиональным инструментом
		Малый коэффициент линейного расширения
		Длительный срок службы
		Простота, скорость и надежность монтажа (при условии применения специальных фитингов и инструмента)
		При монтаже трубу можно сгибать
Металлопластиковые трубы		Коррозийная стойкость	Высокая цена на фитинги
		Допустимая температурная стойкость	Неустойчивость к промерзанию
		Небольшое линейное расширение	Возможность расслоения при неграмотном монтаже
		Гладкая внутренняя поверхность	Срок службы до 15 лет
		Простота монтажа

Исходя из представленных в таблице данных, можно сделать некоторые выводы:

•          Для систем с естественной циркуляцией теплоносителя предпочтительней всего использовать стальные трубы, проложенные открытым способом.
•          Для обвязки твердотопливных котлов необходимо использовать металлические трубы: стальные, нержавеющие или медные, так как полимерные трубы плохо выносят температуру выше 90 °C.
•          Для скрытой прокладки внутри строительных конструкций допускается использование нержавеющих, медных, полипропиленовых, труб из сшитого полиэтилена и металлопластиковых с пресс-фитингами. Все трубы следует укладывать в изоляции, которая исключит химическое воздействие цементного раствора, а также компенсирует тепловое расширение.
•          Для полимерных труб максимальная температура теплоносителя не должна превышать 70 °C.
•          В качестве водяного теплого пола лучше всего подходят трубы из сшитого полиэтилена.

Видео: выбор труб для системы отопления

Монтаж системы отопления частного дома

После того как сделан окончательный выбор котла для системы отопления, выполнен проект, закуплено необходимое количество радиаторов, труб, фитингов, комплектующих, самое время приступить к монтажу. Естественно, лучше всего, если его сделают специалисты, так как при самостоятельном монтаже неизбежны ошибки, а они бывают очень дорого стоят.

Систему отопления обычно монтируют после того, как выстроен дом, сделана крыша, вставлены окна, выполнена штукатурка стен, но перед началом окончательных отделочных работ. В современных системах принято прятать магистрали и подводящие трубы в строительные конструкции: пол и стены, поэтому все работы по монтажу планируют до заливки стяжек, тем более, если планируется теплый водяной пол. Каждая система отопления уникальна, но общие черты есть у всех. Отметим основные этапы монтажа.

Миниатюра	Описание этапа монтажа
	Производятся разметочные работы. Отмечаются места установки радиаторов, коллекторов, котла, трассы прохождения труб.

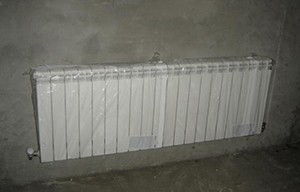

	В намеченных местах устанавливаются крепления для радиаторов, которые первоначально нужно навесить прямо в упаковке (пленке), чтобы наметить места прохождения труб для штробления. После этого радиаторы снимают и уносят в безопасное место.
	Производится штробление стен и других конструкций. В перекрытиях выдалбливаются или высверливаются места, где будут проходить подающая и обратная магистраль. После этого убирается весь строительный мусор и навешиваются радиаторы.

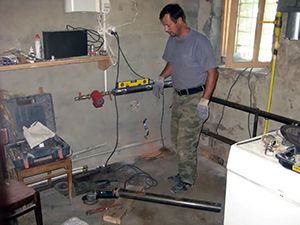

	Прокладываются магистральные трубы, которые будут скрыты в стяжке пола, делаются подводы к радиаторам отопления. Все трубы, скрытые в полу и стенах укладываются только в изоляции. В штробах трубы закрепляются гипсовым раствором.

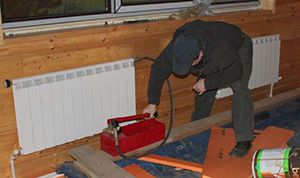

	Производится промывка, а затем гидравлические испытания (опрессовка) труб и радиаторов системы отопления давлением в 6 бар, которое должно держаться не менее получаса. Устраняются выявленные недостатки. Сливается вода из системы отопления, радиаторы снимаются и уносятся в безопасное место для проведения отделочных работ. Все открытые части труб закрываются заглушками.
	Укладываются трубы теплого пола на слой утеплителя и арматурную сетку. Устанавливаются коллекторы, петли теплого пола подключаются к коллекторам. Делается промывка труб теплого пола.

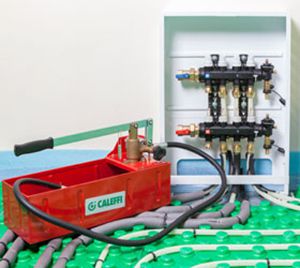

	Производится опрессовка труб и коллекторов теплого пола давлением в 6 атмосфер. В течение суток давление не должно упасть ниже, чем на 1,5 атмосферы. Трубы остаются под давлением.
	Делается стяжка пола бетонным раствором. Толщина стяжки над трубами теплого пола не менее 5—7 см. Раствор лучше армировать полипропиленовой или базальтовой фиброй, а также рекомендуется применять пластификаторы, увеличивающие подвижность смеси и снижающие водо-цементное соотношение.
	Специалистами устанавливается и обвязывается котел отопления. Уполномоченной организацией производится подключение газа и пробный запуск котла.
	После окончания отделочных работ навешиваются и подключаются радиаторы, упаковку с которых можно снять. Система отопления заполняется водой, удаляется весь воздух, делается пробный запуск всей системы. Теплые полы можно запускать только через 28 дней после обустройства стяжки. Температуру следует поднимать постепенно, не более чем на 5°C в сутки.

Видео: монтаж системы отопления

Заключение

Подводя итоги статьи можно сделать несколько выводов:

•          Наличие доступного топлива в месте расположения дома определяет выбор наиболее экономически выгодной системы отопления.
•          Лучше всего себя зарекомендовали двухтрубные системы отопления с принудительной циркуляцией теплоносителя.
•          Отопление – это сложная инженерная система, требующая грамотного подхода, поэтому проектирование и монтаж лучше доверить специалистам.
•          Доступность полимерных труб наличие недорогого инструмента позволяет некоторые этапы монтажа системы отопления выполнить самостоятельно.
