Забежная лестница своими руками: используем схемы и делаем лестницу с забежными ступенями с фото инструкцией

Нередко случается так, что недостаточная площадь помещения в частном доме просто не позволяет соорудить обычную одномаршевую лестницу на второй этаж. Приходится искать иное решение – делить подъем на два марша или вписывать в имеющееся пространство винтовую конструкцию.

Забежная лестница своими руками

А можно и объединить эти подходы – лестница будет иметь два марша, но между ними предусматривается не площадка, а участок подъёма по типу винтовой, для перехода между прямыми отрезками. На этом участке монтируются так называемые забежные ступени, которые позволяют изменять направление лестницы. Конструкция, конечно, усложняется, но зато достигается требуемая компактность межэтажного перехода.

Может ли быть построена забежная лестница своими руками? Да, безусловно. Но чтобы разобраться в этом вопросе, необходимо для начала рассмотреть, какими бывают конструкции, имеющие забежные ступени, научиться производить их расчёт.

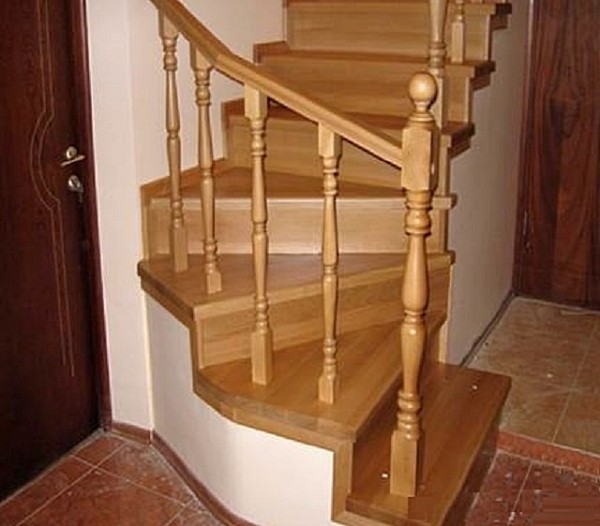

Лестницы с забежными ступенями

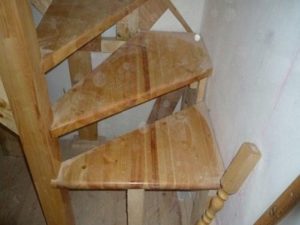

В первую очередь, необходимо сказать, что забежными называются ступени, имеющие форму правильного или неправильного треугольника и располагающиеся практически всегда на одной опоре. Такие ступени могут полностью формировать конструкцию лестницы или же заменять в ней площадку между двумя пролетами.

К лестницам, имеющим забежные ступени, относится несколько типов конструкций:

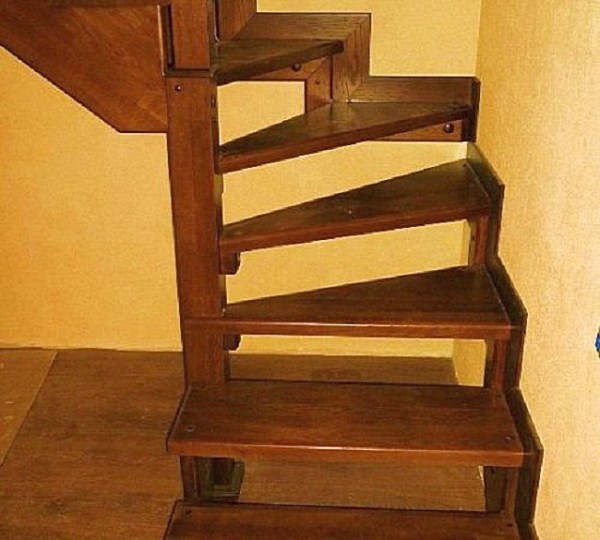

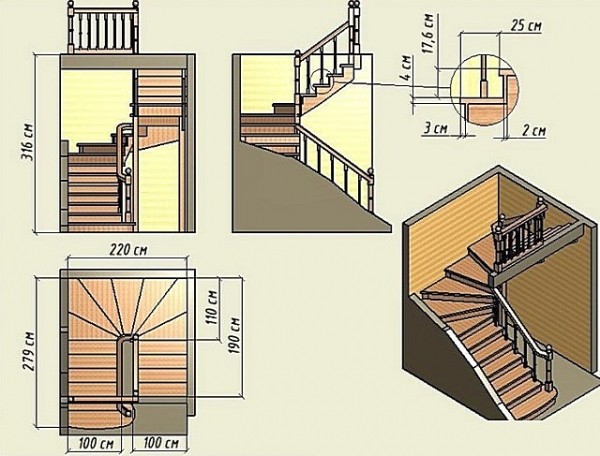

Несколько моделей лестниц с участками, оснащенными забежными ступенями

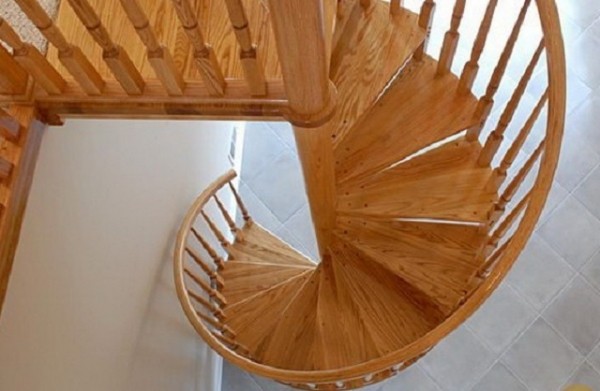

— Винтовые лестницы, которые, в принципе, полностью и состоят из забежных ступеней;

— Маршевые лестницы, в которых пролеты не разделены площадками, а соединены забежными ступенями;

— Смешанный тип конструкции, нижняя часть которой является винтовой, а верхняя — маршевой. В таких случаях эти два отдела соединены также забежными ступенями, и при этом обычно выстраивается Г-образная конструкция;

— П-образные лестницы, имеющие поворот в 180 градусов и два расположенных параллельно марша, также могут быть оснащены забежными ступенями, которые формируют области поворота.

Забежные лестницы, помимо специфических особенностей конструкции, обладают своими достоинствами и недостатками. Поэтому прежде чем выбрать подобный вариант межэтажного перехода, стоит ознакомиться с их характеристиками.

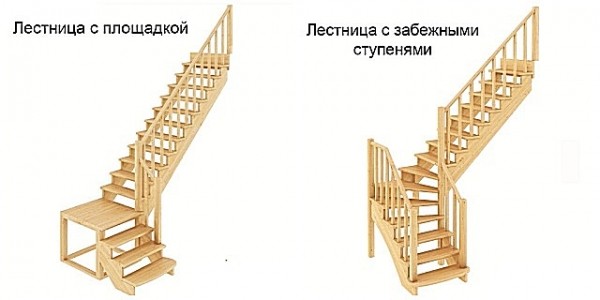

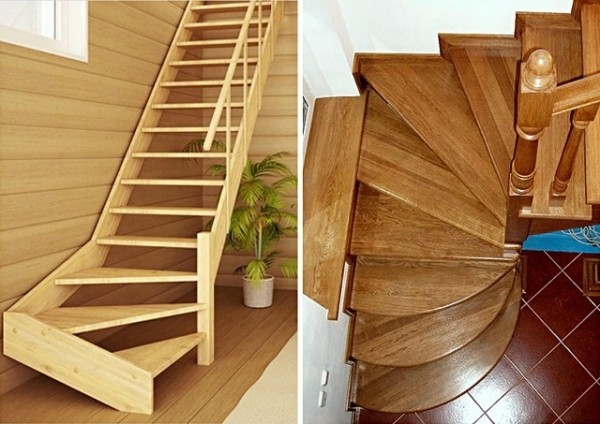

Два варианта лестниц — с площадкой и забежными ступенями. Рисунок позволяет сравнить визуально и выбрать наиболее подходящий из них для определенного помещения.

Итак, достоинствами лестниц, оснащенных забежными ступенями, можно считать их следующие особенности:

• Забежная конструкция обычно применяется в тех помещениях, где необходимо по максимуму сэкономить площадь. Вполне очевидно, что такая лестница более компактна по сравнению с маршевой, оснащенной переходными площадками.
• Лестница с забежными ступенями выглядит более эстетично. Наличие таких ступеней создает плавный поворот при изменении направления лестничного марша.

Недостатками забежных лестниц многие мастера, а также владельцы частных домов, считают следующие моменты:

• Забежные ступени бывают не слишком удобны для постановки ноги, особенно во время спуска с лестницы. Это связано с тем, что проступи имеют по своей длине имеют изменяющуюся ширину — она уменьшается к внутренней стороне и увеличиваясь к наружной. В узкой области ступени недостаточно места для установки стопы, а в широкой, наоборот, ступень шире, чем необходимо для нормального шага человека. Это отличие забежных ступеней от обычных может вызвать неудобство при перемещении по лестнице.
• Забежная конструкция требует особо тщательных расчетов при проектировании. При неправильном изначальном моделировании лестницы, она может получиться не только неудобной для шага, но и весьма небезопасной для членов семьи, особенно для детей и людей преклонного возраста.

Расчет лестницы с забежными ступенями

Общие принципы расчета

Чтобы сделать конструкцию лестницы максимально безопасной и надежной, при ее проектировании необходимо учесть некоторые нюансы, к которым относят следующее:

При проектировании лестницы с забежными ступенями обязательно принимают в расчет целый ряд важных требований

• Следует соблюдать необходимую пропорциональность в параметрах. Так, ширина проступи забежной ступени у ее внутреннего края должна быть не менее 100 мм, а у внешнего — не более 400 мм. По центру проступи обычно выдерживается оптимальный размер, установленный для маршевых участков, но не менее 200 мм.
• Высота ступеней должна быть комфортной для подъема и спуска всех членов семьи. Она может варьироваться в зависимости от крутизны, но однозначно не должна отличаться от высоты остальных ступеней лестницы. Это требование — непререкаемое для любых конструкций, любого типа и крутизны.

Кстати, рассчитать оптимальную высоты и ширину степеней маршевого участка лестницы придётся так или иначе — чтобы забежной участок был, как говорится, «согласован» с общей конструкцией.

К таким расчетам подходят с разных сторон. Но оптимальным видится алгоритм вычисления, который основан на закономерностях эргономики перемещения человека по лестнице. Отталкиваются в данном случае от нормальной длины шага человека (ее, кстати, можно выбрать и «под себя», что важно для людей слишком высоких или, наоборот, небольшого роста). Второй важный параметр – это угол крутизны лестницы.

Методику расчета в настоящей публикации расписывать не станем, но вот калькулятор, в котором она воплощена, наверное, лишним не станет.

Цены на забежные лестницы

забежная лестница

Калькулятор для определения оптимальных размеров ступеней лестницы

Перейти к расчётам



Укажите запрашиваемые значения и выберите поочередно расчитываемый параметр высоты или ширины ступени.
После этого нажмите «РАССЧИТАТЬ РАЗМЕР СТУПЕНИ»

Принимаемая в расчет длина нормального шага хозяина лестницы, мм

Планируемый угол крутизны лестницы, градусов

РАССЧИТЫВАЕМ:

– ширину ступени

– высоту ступени

• Рассчитывая П-образную конструкцию, следует помнить, что промежуток между маршами должен составлять не менее четверти ширины самого марша. В противном случае ширина проступей забежных ступеней по внутреннему их краю окажется чрезмерно маленькой. (Правда, на иллюстрации ниже показан вариант, когда между маршами оставлено расстояние в 1/5 ширину продета. Так что, стоит ли считать такое правило обязательным – еще вопрос… Все зависит от конкретных размеров конструкции)

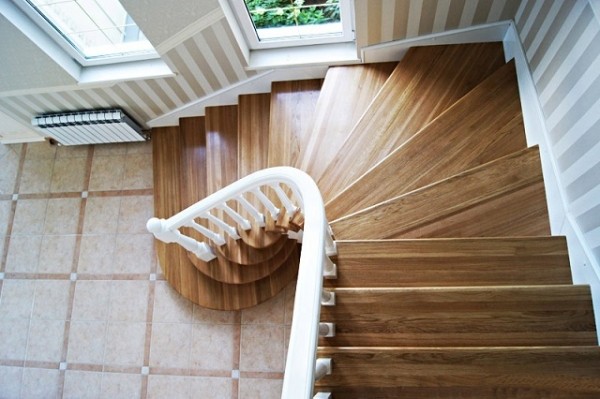

Вариант лестницы на второй этаж с двумя противоположно направленными маршами и забежным участком между ними

• Ширина забежных ступеней по линии движения, должна быть равна ширине остальных прямых ступеней.
• Расстояние между потолочным перекрытием второго этажа и верхним краем лестничного марша не должно быть меньше 2000 мм.  То есть у человека, перемещающегося по лестнице не должно быть опасений удариться головой.
• В расчетах обычно за основу берется средняя ширина шага человека, которая составляет 600÷640 мм. Впрочем, как уже упоминалось, каждый волен рассчитывать и на свой рост и, соответственно, длину шага.

Учитывая особенности расчетов забежных ступеней, их можно произвести несколькими способами, ориентируясь на конкретное место обустройства лестничной конструкции. Чаще всего прибегают к графическим методам предварительного проектирования. При этом прямая часть лестницы просчитывается, как обычная маршевая.

Графические расчеты забежной лестницы

Расчеты для каждой из лестниц с забежными ступенями производятся с учетом ее конструкции. Для того, они были правильными, следует составить чертеж для конкретного места установки лестницы или же воспользоваться ниже представленными вариантами.

Расчет лестницы с резким переходом от маршевого участка к забежному

Начнем с варианта, когда все ступени на прямых маршевых участках делаются обычными, прямоугольными, без изменений размеров проступей. И лишь на забежном участке им придается специфическая трапециевидная форма.

Забежный участок может создавать поворот на 90 градусов или на все 180 – в данном случае это не принципиально.

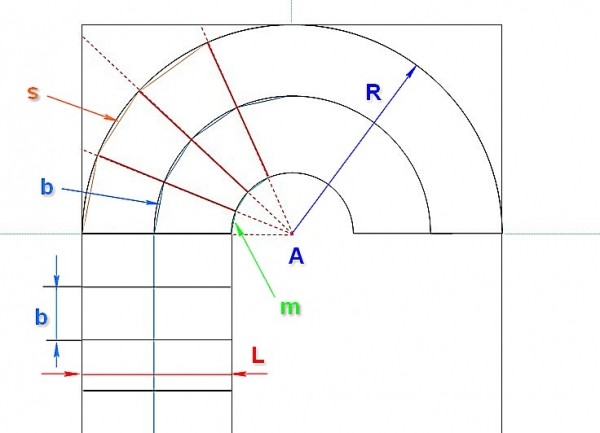

Схема для графического построения и расчета забежных ступеней без плавного перехода от маршевого участка к повороту

Разбираемся со схемой – она несложна.

Красной стрелкой и буквой L обозначена ширина лестничного марша. Ровно по центру его проложена голубая линия – это так называемая линия движения. На участке поворота она переходит в среднюю дугу.

Точка А – это центр, из которого задается радиус поворота лестницы. При проведении проектирования, в принципе, у мастера еще есть возможность «поиграть» местом расположения центра в определенных пределах, чтобы найти оптимальный вариант Место его, в принципе, может выбираться произвольно, например, в точке пересечения линий последних прямых маршевых ступеней двух перпендикулярно сходящихся маршей. Если марши противоположно направленные, то центр, естественно, окажется ровно между ними. Важно то, что этот центр стремятся вынести за пределы марша хотя бы на 1/8 его ширины, иначе забежные ступени с внутренней своей стороны получатся слишком узкими.

R – Внешний радиус поворота. Он, как, наверное, понятно, должен быть равен расстоянию от центральной точки А до внешнего края маршей на прямом участке. Соответственно, зная R, можно задать и внешний контур забежного участка.

Также из центра А несложно провести дуги, который продолжать внутреннюю границу марша на участке поворота и центральную линию движения.

Теперь на центральной линии движения, на ее дугообразном участке, необходимо отложить хорды b, равные ширине ступеней на маршевом участке (показаны голубым цветом). Этим достигается то, что и на прямых участках лестницы, и на забежных ступенях ширина проступей по линии движения будет выдерживаться одинаковой.

Через точки, которыми эти хорды опираются на центральную окружность, из центра А проводятся радиальные лучи. Они-то и зададут контуры искомых забежных ступеней. В точках их пересечения с внутренней и внешней окружностью участка поворота также строятся хорды:

s – задаст ширину ступени с внешнего края (показано оранжевым). Как уже говорилось, следует стремиться, чтобы она не превышала 400 мм.

m – ширина ступени по внутреннему радиусу поворота (показано зеленым). Эта величина не должна быть менее 100 мм.

Схему-чертеж делают в масштабе, то есть после ее составления несложно промерить полученные отрезки и перевести их к реальным размерам.

Понятно, что изготавливать лестницу с криволинейными косоурами – это задача повышенной сложности. Поэтому забежный участок чаще всего просто «вписывают» в реальное пространство, проецируя линии ступеней до стены (показано красным пунктиром). Форма ступеней получится несколько более сложная, но сборка такой лестницы, сама по себе, становится намного проще.

Кстати, показанную на схеме методику определения параметров ступеней несложно перевести и в «математический облик», пользуясь правилом подобия треугольников. Тогда, даже не прибегая к вычерчиванию, можно заранее «прикинуть», какими получатся ступени при выбранном радиусе поворота забежного участка, и попадают ли они под рекомендуемые параметры.

Для подобного расчета можете воспользоваться нашим онлайн-калькулятором:

Цены на деревянные лестницы

деревянная лестница

Калькулятор расчёта ширины внутренней и внешней стороны забежной ступени

Перейти к расчётам



Укажите запрашиваемые данные и нажмитте «РАССЧИТАТЬ ДЛИНЫ СТОРОН ЗАБЕЖНОЙ СТУПЕНИ»

Ширина лестничного марша, мм

Радиус поворота лестницы, мм

Ширина ступеней на маршевых участках и по центру забежных, мм

РАССЧИТАТЬ ШИРИНУ ЗАБЕЖНОЙ СТУПЕНИ:

– s – по внешней стороне

– m – по внутренней стороне

Однако, практика использования лестниц показывает, что такой резкий переход от маршевого участка к поворотному делает подъем и спуск неудобным, а зачастую – и небезопасным. Поэтому, чтобы хоть как-то нивелировать эти недостатки, стараются сделать этот переход более плавным.

Расчет лестницы с плавным переходом от маршевого участка к забежному

По сути, изменение формы ступеней на трапециевидную начинается еще на маршевом участке, сначала – незначительно, а затем – по нарастающей, до прихода к формам, подчиняющимся описанным выше зависимостям.

Рассчитать параметры ступеней такой лестницы будет уже несколько сложнее. И в этом случае лучше всего прибегнуть к графическому расчету, то есть к точному изображению проекта на бумаге (или в графическом редакторе) с соблюдением масштаба. А затем, после вычерчивания, уже промеряется и приводится к реальным величинам размер каждой из ступеней.

П-образная лестница – с противоположно направленными маршами

Первый способ расчета

При использовании и любого из способов расчета вначале на чертеж наносится контур лестничных маршей. Как уже говорилось, расстояние между ними (обозначено на схеме буквой z) рекомендуется выдерживать не менее ¼ от ширины марша.

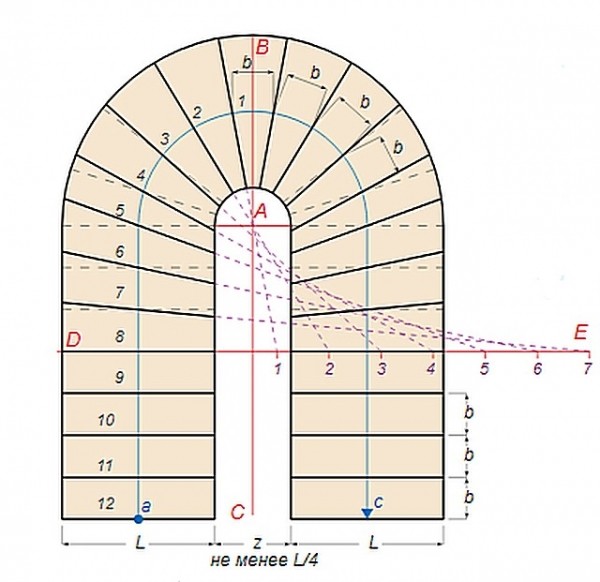

Первый способ расчета параметров забежных ступеней П-образной лестницы

• В средней части, между двумя параллельными маршами, строго по центру проводится линия ВС.
• Наносится точка А — центр закругления лестничного марша. Понятно, что расстояние от это точки до внешнего края обоих маршей и забежного участка лестницы – одинаково. По сути, можно промерить или вычислить это расстояние от осевой линии до края марша (оно равно ширине пролета L плюс половина расстояния между маршами — z/2). А затем это расстояние (отрезок АВ) откладывается от верхнего края забежного участка – и точка А определяется безошибочно.
• Теперь берется циркуль, устанавливается в найденную точку A, и можно прочертить внешнюю и внутреннюю полуокружность поворота.
• Далее, наносится линия движения – на рисунке она показана тонкой стрелкой синего цвета ас. Понятно, что она должна проходить по центру любого из участков лестницы. На прямых участках она проводится по линейке, на закругленном – циркулем.
• Следующим шагом идет распределение ступеней. Начать лучше от центра. По линии движения хордой с длиной b (это, как мы помним, расчетная ширина проступи ступени для всей лестницы) вписывается центральная ступень, так, чтобы осевая линия ВС делила ее пополам. Затем последовательно намечаются центральные линии других ступеней. В данном примере они показаны по левой стороне лестницы. Точки пересечения с линией движения можно пронумеровать по порядковому номеру ступеней от центральной – показано от 1 до 12.
• По сути, мы пока лишь повторили то, что проделывалось при расчете лестницы с резким переходом к забежному участку. А вот теперь начинается специфика расчета плавного перехода. Для начала следует определиться, с каких ступеней маршевого участка начнётся выполнение плавного перехода. Следует правильно представлять, что чем больше прямых ступеней будет задействовано, тем более плавным станет этот забежный переход, и тем комфортнее лестница будет для перемещения по ней. На данной схеме решено оставить четыре ступени прямыми (с 9 по 12), а начиная с пятой снизу – выполнять переход. По этой границе прочерчивается горизонтальная линия DE.
• Теперь через точки 1 и 2 на линии движения и через центр А проводятся вспомогательные линии, до пересечения с линией DE. Точки пересечения с ней также обозначаются соответственно 1 и 2.
• Замеряется длина получившегося отрезка между точками 1 и 2. Затем это же расстояние откладывается столько раз, сколько ступеней будет задействовано в обеспечении плавного перехода. В данное примере – до точки 7.
• Ну а теперь осталось только соединить одноименные точки на линии движения и на линии DE прямыми вспомогательными линиями. Они-то и определят границы каждой из ступеней. После этого эти границы можно выделить – появится понятный рисунок всего лестничного марша. Промерив получившиеся на чертеже ступени и располагая значением масштаба, можно перевести их к реальным размерам — для изготовления деталей.

На противоположную сторону лестницы перенести полученные размеры можно по обычным правилам осевой симметрии – перпендикулярными линиями к осевой BC.

Цены на ступени

ступени
Второй способ

Предварительное вычерчивание ведется точно так же, как и в первом способе. Различия начинаются только с момента определения прямых ступеней, не участвующих в повороте, и с вычерчивания линии DЕ – при этом расчете она не потребуется.

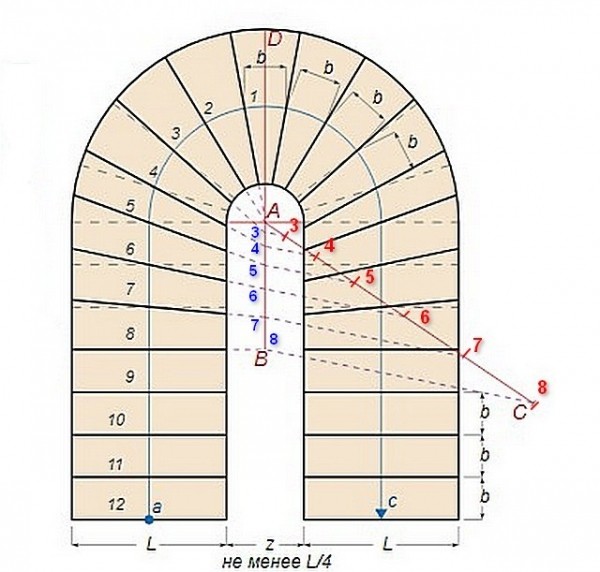

Второй способ – с использованием произвольной вспомогательной линии АС

• Вместо нее, вначале вычерчивается отрезок по вертикальной осевой линии – АВ. Точка В при этом располагается по линии границы прямых и забежных ступеней.
• Далее, из точки А прочерчивается произвольная вспомогательная линия АС. Важно, чтобы она располагалась под острым углом к осевой, но величина угла значения не имеет.
• От точки А эта линия разделяется на отрезки, которые увеличиваются по длине в арифметической прогрессии. Нумерацию точек лучше начать с 3, так как корректироваться размеры ступеней начнут именно с третьей. Первый отрезок (до точки 3) должен быть равен двум частям (произвольным, например 1 см), второй (от точки 3 до точки 4) – трем, третий – четырем, и так далее, по количеству ступеней, которые будут участвовать в обеспечении плавного перехода. В данном случае показано до точки 8.
• Далее, крайняя точка (8) соединяется линий с точкой В. На схеме показано отрезком ВС.
• Теперь необходимо точки (от 3 до 8) на вспомогательной линии АС спроецировать на осевую АВ, линиями, параллельными отрезку ВС. Пересечения с ней тоже можно пронумеровать одноименными цифрами (нумерация показана синим цветом).
• И теперь только остается соединить эти точки пересечения с одноименными точками на линии движения лестницы. Получившиеся линии определят границы забежных ступеней. Ну а дальше – все, как и в предыдущем примере.

Расчет забежной лестницы с поворотом на 90 градусов — пошагово

Очень часто в практике частного домостроения применяются лестницы с двумя маршами, расположенными под прямым углом – их обычно размещают вдоль стен в одном из углов помещения. Между маршами может оставляться площадка, но компактнее все же станет лестница с забежным участком, соединяющим прямые марши. Поэтому посмотрим пошагово, как производится ее графически расчет.

• Начинают с вычерчивания окружности, радиус которой равен половине ширины лестничного марша — L/2. Она впоследствии задаст линию движения на забежном участке лестницы.

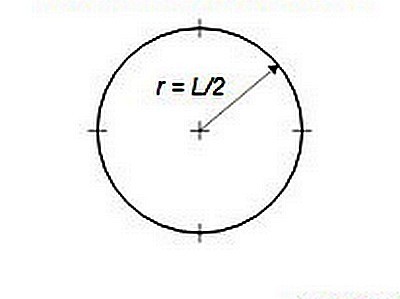

Первый шаг – окружность с радиусом, равным половине ширины лестничного марша.

• Следующим шагом необходимо провести линию под углом 45 градусов к вертикали – эта линия станет своеобразной осью поворота (показана красным цветом). Касательными к окружности по вертикали и горизонтали намечаются средние линии движения на маршевых участках лестницы. В итоге получается общая линия движения, включающая четверть окружности и прямолинейные участки (показана стрелкой).

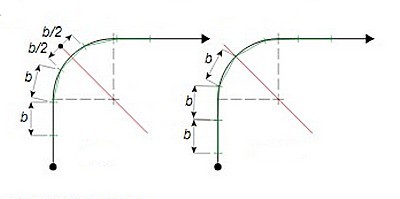

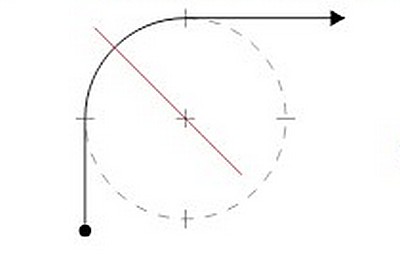

Шаг второй — намечается ось поворота (под углом в 45°) и линия движения по лестнице.

• Далее, линия движения разделяется отрезками, равными расчётной ширине ступеней (b) для этой лестницы. На участке дуги это будут хорды, опирающиеся на линию окружности, на прямых участках – обычные прямые отрезки.

Следующий шаг – намечается расположение ступеней на забежном участке и на переходах к прямым маршам. Возможны два варианта.

Обратите внимание – этот шаг можно выполнить по-разному. В одном варианте нанесенная ось делит центральную ступень забежного участка пополам (левый фрагмент иллюстрации). Другой вариант – от оси в каждую из сторон откладываются по симметричной целой ступени.

• После этого можно «пристыковать» на чертеже и прямые марши лестницы, одновременно «загнав» всю конструкцию в угол помещения. Также возможны варианты – марши могут соединяться в крайне точке по внутренней стороне, или же быть разнесены на определенное равное расстояние от осевой линии.

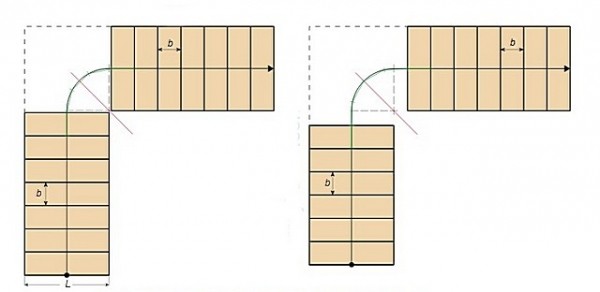

К забежному участку пристыковываются прямые марши лестницы (возможны два варианта). Часть их ступеней все равно будет задействована в обеспечении плавности перехода

Эти маршевые участки предварительно делятся на ступени по известной ширине проступи. Однако, часть ступеней, прилегающих к участку поворота, будут все же несколько видоизменены позднее.

• Теперь необходимо прочертить линии АС и АВ, параллельные маршам, и найти их точку пересечения А.

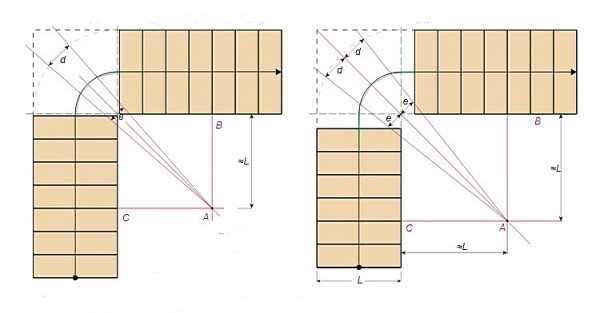

Вычерчиваются вспомогательные построения АВ и АС. При этом необходимо постараться добиться выполнения условий минимальной и максимальной ширины проступи ступеней забежного участка.

Эти линии обычно вычерчиваются по краю тех ступеней, которые останутся прямолинейными, то есть форма которых корректироваться не будет. Примерное расстояние линий от края параллельного им марша равно ширине марша. Почему примерное? А просто необходимо прийти к тому, что минимальная ширина центральных забежных ступеней (показана символом е) должна быть не менее 100 мм, а максимальная, по внешнему обводу (символ d) – не более 400 мм. Так что есть возможность слегка скорректировать положение, разместив эти вспомогательные построения, а значит и центр А, ближе или дальше от маршей.

Итак, эти линии понадобятся для дальнейшего построения забежных ступеней, и они же ограничивают полностью прямой участок каждого марша.

• Вот теперь можно перейти к воспроизведению контуров будущих забежных ступеней. Для этого вначале на вспомогательных линиях АС и АВ (а участках после их точки пересечения А) откладываются отрезки, равные расчетной ширине ступени b. Точки нумеруются согласно расположению одноименных ступеней на маршах ом 2 и дальше, по количеству ступеней, которые будут участвовать в повороте.

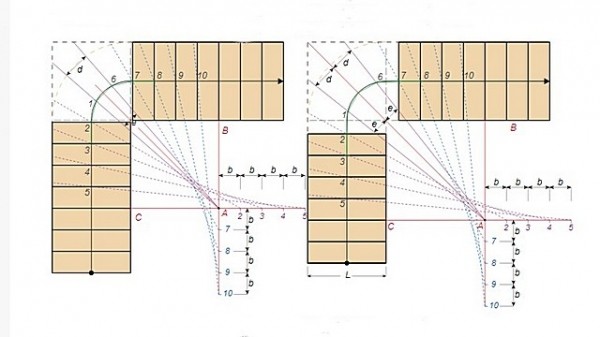

Построение контуров забежных ступеней по нанесенным равным отрезкам на вспомогательных линиях

А теперь производится соединение одноименных точек на вспомогательных линиях АС и АВ и на линии движения лестничных маршей. Эти соединительные линии как раз и покажут контуры забежных степеней – от начала участка поворота до центральной (фрагмент слева) или двух центральных (фрагмент справа) ступеней.

• Остается лишь окончательно выделить контуры ступеней, одновременно продлив из границы до линии стены помещения (или до границы лестничной клетки). Вспомогательные линии нам больше не нужны – их можно удалить, чтобы не путаться.

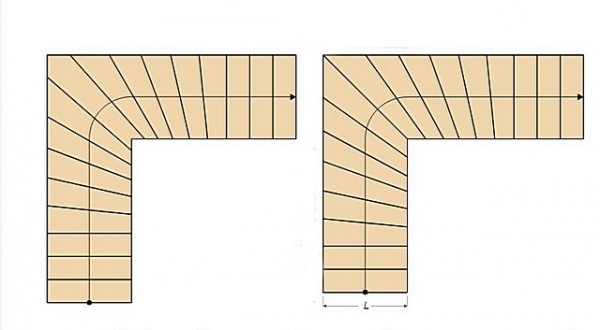

План лестницы, получившийся в итоге (оба варианта). С него можно смело снимать размеры и переводить их через масштаб к реальным величинам.

Получившийся в итоге чертеж станет основой для снятия размеров с учетом применяемого при составлении плана масштабирования.

Чтобы легче было производить геометрические построения и получать максимально точные параметры, подобную работу удобнее всего производить на разлинованной миллиметровой бумаге. Так значительно проще перевести размеры в натуральную величину на материал, из которого предполагается изготовить ступени.

Говоря о графических расчетах, необходимо отметить то, что они все же не дают идеальной точности — со специализированными компьютерными приложениями им, безусловно, не конкурировать. Тем не менее, если построения выполнялись очень аккуратно, то хозяин может быть уверен в надежности и удобстве получаемой лестницы. А мелкие нестыковки, иже они проявятся (чаще всего их и не бывает) можно слегка подкорректировать в ходе монтажа. Но при этом можно слегка менять ширину ступени только по наружному и (или) внутреннему краю, оставляя в неизменности размер по центральной линии движения.

Итак, разрабатывать план лестницы мы научились. Теперь необходимо переходить к практическим вопросам. Но прежде давайте посмотрим, что предлагают некоторые строительные магазины.

Цены наметаллические лестницы

металлическая лестница

Готовые варианты конструкций лестниц с забежными участками

Прежде, чем планировать самостоятельную постройку лестницы, имеет смысл все же поинтересоваться наличием и стоимостью готовых конструкций, которые «впишутся» в конкретное помещение. Возможно, комплект лестницы профессионального исполнения обойдется примерно в ту же сумму или чуть больше, что выделена для самостоятельного монтажа. Но зато она будет изготовлена и установлена опытными мастерами, которые дадут гарантию на безопасную и длительную эксплуатацию изделия.

Если же все-таки решено произвести эту работу самостоятельно, то можно слегка «сплагиатить» параметры, которые указывают компании, занимающиеся постройкой лестниц различных конструкций.

Итак, смотрим…

Маршевая лестница с забежными ступенями

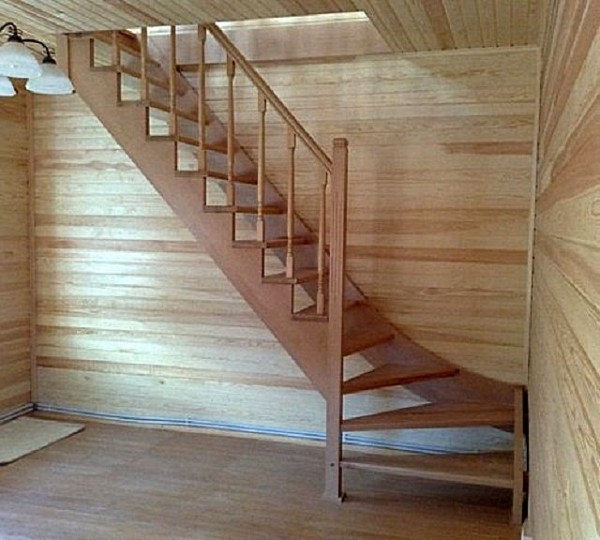

Поворотная лестница 90 градусов (модель № 2.1.1.1), оснащенная прямыми и забежными ступенями.

Данная модель лестницы производится в определенном диапазоне размеров, а также может быть рассчитана на установку с левой или правой стороны помещения. Так, в специализированных отделах строительных магазинов или в интернете можно найти лестницы этой модели следующих размеров:

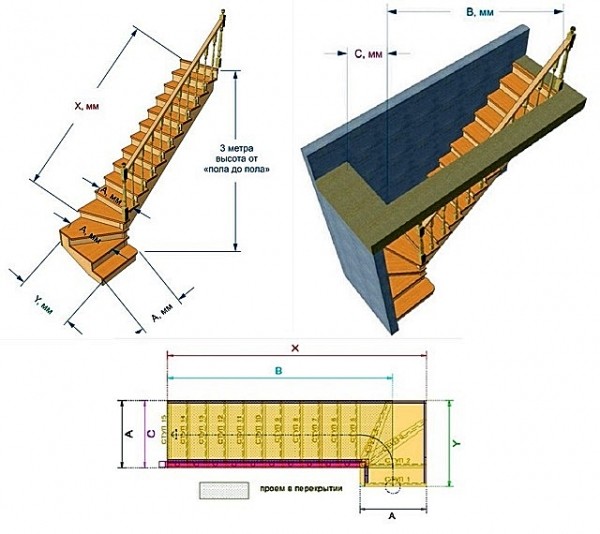

Размеры лестницы модели № 2.1.1.1 с забежным участком

Ширина марша лестницы (А), мм	Длина верхнего марша лестницы (X), мм	Длина нижнего марша лестницы (Y), мм	Рекомендуемая длина проема в перекрытии (B), мм	Высота лестницы «от пола до пола», мм	Толщина ступеней, мм
700	3250	950	2900	3000	40
800	3350	1050	3000	3000	40
900	3450	1150	3100	3000	40

В комплекте вместе с деталями лестницей поставляется герметик, крепежные детали — болты, шайбы, гайки, шпильки и все другое необходимое для проведения монтажа. В обязательном порядке имеется сборочный чертеж с привязкой всех геометрических размеров.

Сборная винтовая конструкция

Можно установить и винтовую лестницу – предлагается готовый комплект модели К-005м

Если в помещении из-за недостаточности площади имеется возможность установить только винтовую конструкцию, то можно рассмотреть модель К-005м. Производитель заявляет об отличные характеристиках ее надежности и долговечности. Модель также производится в правом и левом варианте и имеет следующие параметры:

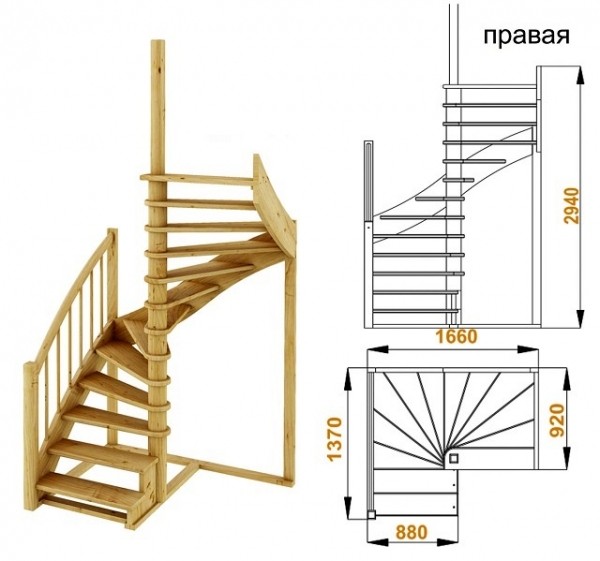

Параметры винтовой лестницы с забежными ступенями – модель К-005м (на примере правосторонней)

• Размеры в плане, то есть площадь, которая потребуется для установки данной конструкции составляет 1660×1370 мм.
• Высота лестницы от пола первого до пола второго этажа равна 2940 мм.
• Минимальный размер проема, который необходимо обустроить в перекрытии для данного вида лестницы составляет 1660×930 мм.
• Высота ступеней -210 мм.
• Ширина лестницы — 880 мм.
• Толщина проступей — 40 мм.
• Подступенки отсутствуют, что делает лестницу визуально более легкой.
• Угол уклона маршей — 46 градусов, то есть недалеко от границы крутизны комфортных для эксплуатации лестниц (45 градусов).

Все детали лестницы изготавливаются из высококачественной сосны. Материал в обязательном порядке проходит подготовительную обработку под покраску.

Кроме этих моделей, при желании, можно найти и другие готовые комплекты лестниц, и выбрать из них тот, который идеально подойдет как для строящегося, так и для уже построенного дома. Поэтому будет разумным вначале с карандашом в руках просчитать количество и цену всех материалов, которые потребуются для ее самостоятельного изготовления, и сравнить со стоимостью готовой конструкции. Не стоит также забывать о времени, которое потребуется на подготовку всех деталей и их сборки в единую конструкцию.

Но даже и при наличии вполне достойных предложений по монтажу лестниц, что говорится — «под ключ», многие домашние мастера предпочитают делать большую часть работы своими руками. Для них существует вариант покупки готовой лестницы в разобранном виде, в комплект которой входит все необходимое. Приобретенную в таком виде конструкцию смонтировать можно самостоятельно, сверяя свои действия с прилагаемой сборочной инструкцией.

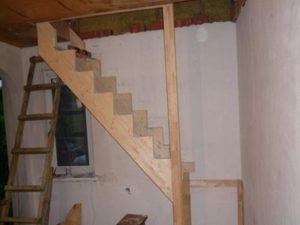

Самостоятельный монтаж лестницы с забежными ступенями

Материалы и инструменты для изготовления лестницы

Чтобы построить лестницу самостоятельно, необходимо подготовить некоторые инструменты. Обычно большинство из них уже есть практически у каждого владельца частного дома, так как они необходимы не только для возведения лестницы, но и для других повседневных задач по ремонту и строительству.

Цены на балясины

балясина

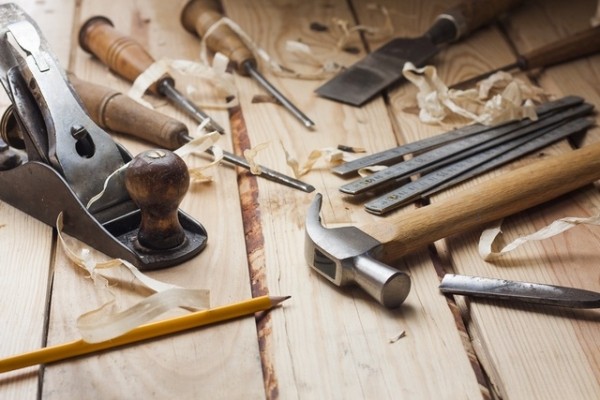

Большинство инструментов, необходимых для постройки деревянной лестницы, есть практически в каждом частном доме.

Итак, начиная работу под рукой необходимо иметь:

• Измерительные инструменты — рулетка или (и) складной метр, металлическая линейка, строительный угольник, строительный уровень и отвес. Они необходимы не только для того, чтобы размечать материал при изготовлении деталей конструкции, но и идеально горизонтально и вертикально их установить и закрепить.

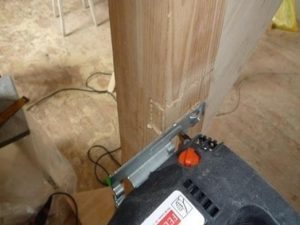

• Инструменты для резки древесины и металла — электрический лобзик, ручная циркулярка, «болгарка». На крайний случай – ручная ножовка по дереву и по металлу.
• Очень полезен бывает ручной фрезер — для обработки краев деталей, точной их подгонки.
• Бывает необходим обычный или электрический рубанок — для обработки поверхностей досок, если используется не строганый материал.
• Электрическая дрель.
• Шуруповерт.
• Молоток.
• Стамески разных размеров.
• Наждачная бумага или шлифовальная машинка ленточного или эксцентрикового действия с соответствующими сменными абразивными элементами.
• Струбцины.

Из материалов для постройки лестницы потребуется:

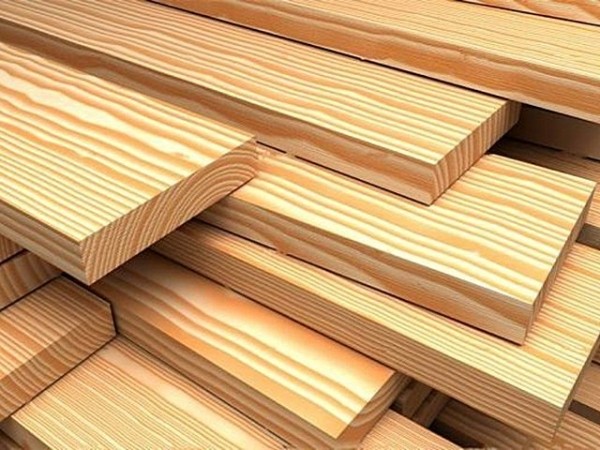

Для изготовления лестниц должна применяться древесина максимально высокого качества

• Древесина высокого качества — это может быть сосна, ясень, бук, вишня, лиственница или клен. Отлично для постройки лестницы подойдет и дуб, однако, эта порода имеет довольно высокую стоимость, а также она достаточно сложна в обработке, особенно если предполагается использование только ручного инструмента.

— Для изготовления косоуров (тетивы), а также проступей лестницы необходима доска толщиной в 35÷40 мм.

— Если запланировано установить подступенки, то для них потребуется доска толщиной в 10÷15 мм. Можно применять и качественную фанеру соответствующей толщины.

— Для вертикальной стойки, которая устанавливается на повороте лестницы и станет дополнительной опорой для косоура, а также для забежных ступеней, необходимо подготовить брус. Длина его должна быть равной высоте потолка, а размер в сечении 150×100 мм.

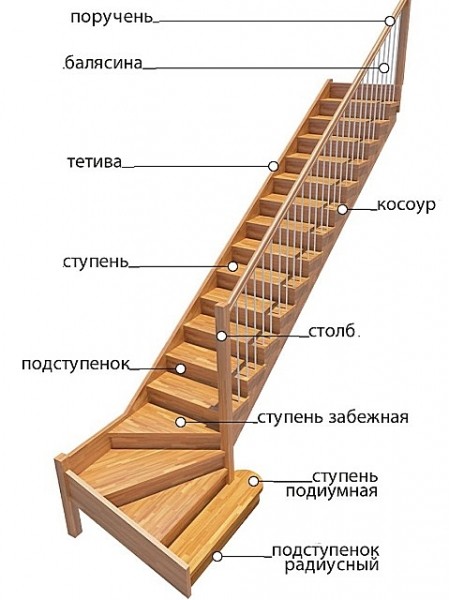

Наименования основных деталей лестницы с забежным участком

— Опорные столбы, балясины и перила для ограждения лестницы. Если их планируется также изготовить самостоятельно, то для балясин, в зависимости от их конфигурации, потребуется брус для токарной выточки деталей. Или же доски толщиной в 15÷20 мм, из которых с помощью фрезера можно красиво вырезать эти детали ограждения. Для опорных столбов, которые устанавливаются в начале и конце ограждения, а также иногда усиливают стойку на повороте лестницы, потребуется квадратный брус со стороной в сечении от 100 до 150 мм.

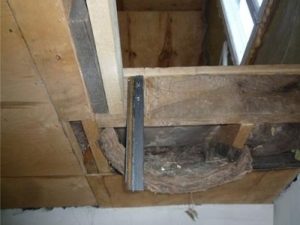

• Стальной уголок 50 на 50 мм — два отрезка длиной в 350÷400 мм. Эти детали необходимы для закрепления косоуров на перекрытии.
• Доска для обрамления проема в перекрытии. Ее толщина может быть равна 30÷35 мм.
• Саморезы разной длины — от 50 до 100 мм. Болты для закрепления металлического уголка, а также косоуров на нем.
• Шканты для соединения проступей с вырезанными зубьями косоура.
• Столярный клей для склеивания деталей конструкции, перед их окончательной фиксацией на металлический крепеж.

Количество материалов будет зависеть от параметров и конфигурации лестницы. После того как будет составлен проект конструкции с точными размерами, можно будет подсчитать, сколько и какого пиломатериала будет необходимо для изготовления ее деталей.

Необходимо отметить, что изготовить круглые балясины не так-то просто, так как для этого нужен специальный токарный станок и определенный опыт работы на нем. Но их можно приобрести в готовом виде или же заказать в ближайшей столярной мастерской.

Процесс монтажа лестницы с забежными ступенями — пошагово

В этом разделе статьи будут рассмотрены этапы и нюансы постройки лестницы с забежными ступенями. При описании изготовления лестницы не будут указываться конкретные размеры определенной конструкции, поэтому данная инструкция подойдет в качестве вспомогательного руководства для всех, кто решит осуществить постройку конструкции самостоятельно по выбранному или собственноручно составленному чертежу.

Итак, процесс постройки лестницы с забежными ступенями состоит из следующих этапов работ:

• Выбор готовой модели лестницы или же составление собственного чертежа конструкции, на основании размеров, снятых в области ее установки в помещении.
• Расчет количества материалов, с ориентацией на чертеж с проставленными на нем размерами деталей конструкции.
• Закупка необходимых материалов.
• Изготовление деталей конструкции осуществляется в следующем порядке:

— разметка и выпиливание косоуров;

— изготовление прямых и забежных ступеней;

— изготовление деталей ограждения;

— общий монтаж лестничной конструкции;

— установка ограждения – опорных столбиков, балясин и перил.

Ограждение лестничных маршей – залог удобства и безопасности перемещения по ним

Работы по установке ограждающих конструкций лестницы — это непростая задача, требующая отдельных расчетов и определенных знаний. Имеет смысл «вынести ее за скобки», для того чтобы рассмотреть более подробно в отдельной публикации. Для этого на нашем портале имеется специальная статья «Установка балясин на деревянную лестницу своими руками», к которой ведет рекомендуемая ссылка.

Иллюстрация	Краткое описание выполняемых операций
	При изготовлении любой лестницы, обустраиваемой на тетивах (косоурах), вначале производится изготовление этих несущих деталей. Две тетивы можно изготовить из одной широкой доски, правильно произведя ее разметку в виде зубцов. Но чаще практикуется ее изготовление из двух досок одинаковой ширины и толщины.

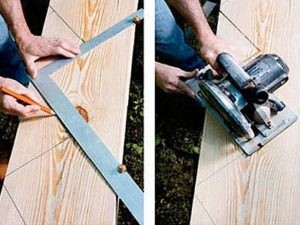

	Для того чтобы все ступени были расположены идеально горизонтально, и имели одинаковые размеры опорных «полок», их разметку следует производить по заранее изготовленному шаблону. Шаблон делается на основе чертежа и проведенных расчетов. Он может быть изготовлен из куска фанеры и опорного бруска (как на первой иллюстрации), или же в его качестве применяется угольник с установленными на его перпендикулярных линейках стопорами (как на фото слева). Если тетивы изготавливаются из двух одинаковых досок, то сначала размечается одна из них. Для этого шаблон укладывается на доску так, чтобы в результате разметки получился прямоугольный треугольник. Поверхность его катета, на которую будет установлена проступь ступени, должна оказаться параллельной полу помещения. Поэтому, составляя проект, важно определить, под каким углом марш лестницы будет расположен по отношению к полу комнаты. Шаблон последовательно перемещается по краю доски, и его обводят простым карандашом. Получается разметка зубьев косоура.

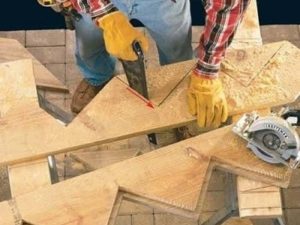

	После этого с помощью электрического лобзика, циркулярной пилы или обычной ножовки с небольшими зубцами, выпиливаются зубья косоура. Резы должны быть ровными без зазубрин и углублений. Далее, готовая тетива укладывается на такую же, только еще целую доску и закрепляется на ней в одном положении с помощью струбцин. Следующим шагом, очень точно и аккуратно, готовый косоур обводят простым карандашом. После этого выпиливается второй, симметричный первому элемент конструкции. Можно выбрать и другой способ изготовления косоуров. Для его выполнения две доски укладываются одна на другую, точно выравниваются и надежно скрепляются струбцинами. Затем верхняя из них, размечается, а выпиливаются они одновременно. Однако, для того чтобы произвести эту операцию без брака, нужна сноровка в обращении с инструментом. Иначе его лезвие может уйти в сторону, особенно учитывая толщину используемых досок, которая должна составлять 35÷40 мм. Исправить такую погрешность будет значительно сложнее, чем вырезать зубья тетивы в каждой из досок по очереди.
	Если косоуры будут закрепляться к полу, например, в Г-образном варианте лестницы, где забежные ступени будут заменять площадку между маршами, то края доски размечаются под нужный угол установки конструкции, а затем срезаются. Этот операцию желательно провести еще до разметки и вырезания зубьев тетивы. На иллюстрации можно видеть, что выпиливание зубьев осуществляется на косоуре, на котором уже произведены торцевые срезы.

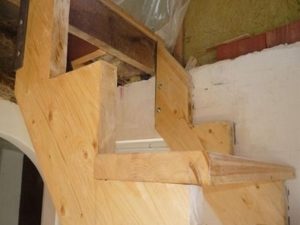

	После того как тетивы будут готовы, из этих деталей и опорных брусьев-столбов выстраивается каркас, на котором будут закреплены прямые и забежные ступени. Перед сборкой каркасной конструкции, безусловно, следует произвести разметку ее установки и закрепления по месту.
	Для фиксации косоуров в верхней части конструкции, к обустроенному проему в перекрытии, вдоль его углов необходимо закрепить стальные уголки. Для этого в них высверливаются отверстия, через которые они и будут прикручены с помощью болтов к одной из досок, обрамляющих проем в потолке помещения. Уголки снимут часть нагрузки от лестницы на перекрытие, так как будут поддерживать ее полуподвешенное состояние.
	Далее, на свое постоянное место устанавливается первый косоур. Он закрепляется по разметкам на стене с помощью дюбелей, анкерных креплений или мощных саморезов (зависит от материала стены). А в верхней части, его фиксируют к упомянутому металлическому уголку. При креплении косоуров обязательно отслеживают то, чтобы они встали строго параллельно один другому, и чтобы их зубья приходились ровно по одному горизонтальному уровню. Одним словом, ступени должны принять строго горизонтальное положение, а марш иметь единую ширину на всем своём протяжении.

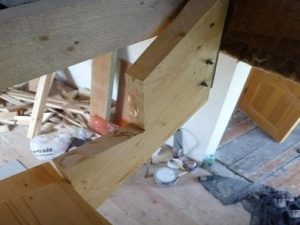

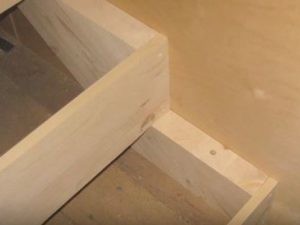

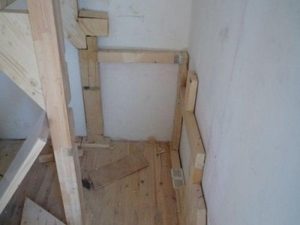

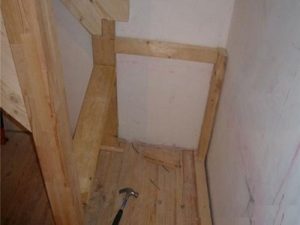

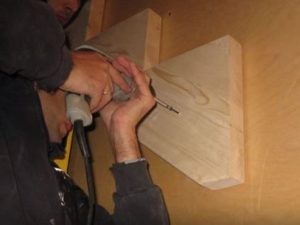

	В нижней части косоуры верхнего марша должны иметь прочные опоры, иначе лестница не будет надежной и безопасной. Для этого выстраивается каркас, который также закрепляется к стене. Он состоит из мощных брусков и вертикальной стойки, которая станет опорой нижней стороны внешнего, так сказать, подвешенного косоура. Стойка должна иметь высоту, равную расстоянию от пола до потолка. На этих поверхностях ее и закрепляют с помощью мощных металлических кронштейнов или уголков. Другой вариант крепления – это «обрамление» стойки на полу и на потолке отрезками бруса, со взаимным их скреплением. Стойка помимо всего прочего определит ширину лестничного марша и станет опорой для внутренних сторон забежных ступеней.
	Если высота потолка достаточно велика и приходится возводить П-образную лестницу, то стойка устанавливается не до потолка, а от пола на высоту, от которой начинается верхний марш лестницы. В этом случае, стойка может служить центром винтового участка конструкции с забежными ступенями.
	Чтобы стойка была выставлена идеально вертикально, а это необходимо для прочности и ровности конструкции, ее необходимо проверить строительным уровнем, а также можно использовать отвес, закрепив его шнур на потолке и опустив его до пола. Выставив и закрепив опорную стойку, необходимо разметить место ее стыковки с нижним торцом внешнего косоура. По разметке с помощью стамески и молотка необходимо выбрать паз, в который и встанет торец внешней тетивы лестницы. Глубина паза должна составлять 10÷12 мм. Некоторые мастера, делают паз до установки стойки на место, однако, в этом случае, можно легко ошибиться, а увеличивая или вырезая новый паз, можно значительно ослабить опору.
	Теперь можно переходить к выставлению внешнего косоура. Он, как уже упоминалось, должен идти точно параллельно тому, что уже закреплен на стене. Поэтому, выставляя его, необходимо использовать строительный уровень, который поможет выровнять горизонтальные полки зубьев двух косоуров относительно друг друга. Это особо необходимо, так как они станут основой для ступеней лестницы. Тот косоур, который не имеет такого жесткого закрепления, как закрепленный на стене, должен быть более надежно зафиксирована в верхней части, на досках, обрамляющих проем, и на стальном уголке. Для фиксации на уголке заранее высверливаются отверстия под болты. Затем, после тщательной «примерки», намечаются и просверливаются сквозные отверстия в доске косоура. При сборке в отверстия вставляются болты, надеваются широкие шайбы, а затем производится затяжка гаек. Это окончательно свяжет косоур с креплением в потолочном проёме.
	Нижнюю торцевую сторону внешней тетивы необходимо зафиксировать на стойке. Для этого паз необходимо хорошо промазать столярным клеем и вставить в него торец косоура. Как они будут стыковаться, зависит от того, как тетива будет подведена к стойке. Это может быть соединительный способ в «полдерева», с помощью широкого шканта, который заранее вклеивается и фиксируется саморезами в торце косоура, способом «паз-шип» и т.п. Склеив два несущих элемента, их необходимо обязательно, временно, до высыхания клея, стянуть струбцинами. После того как клей высохнет, детали дополнительно скрепляются саморезами. Далее, по участкам стен, по которым будут проходить забежные ступени, также выстраивается каркас, в соответствии с формами и размерами, определенными в проекте. Из отрезков бруса должен получиться своеобразный косоур, который станет опорой для широкой стороны забежных ступеней, а их узкая сторона будет фиксироваться на стойке.

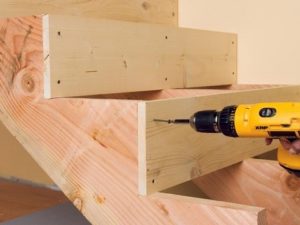

	Следующим шагом, к косоурам необходимо закрепить подступенки, если они предусмотрены проектом. Эти элементы, кстати, сделают конструкцию более жесткой. Подступенки начинают закреплять с верхней части конструкции — они прикручиваются саморезами к вертикальным сторонам зубцов косоура. Когда все подступенки будут установлены, конструкция не только приобретет жесткость, но и определит завершение каркаса для ступеней.

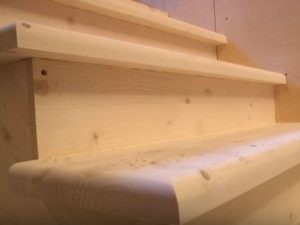

	Если подступенки не предусмотрены конструкцией, то, начиная сверху, на косоуры приклеиваются, а затем прикручиваются проступи. Эти детали конструкции должны иметь идеально гладкую поверхность и скругленный передний край — такая мера поможет значительно снизить вероятность получения травм.

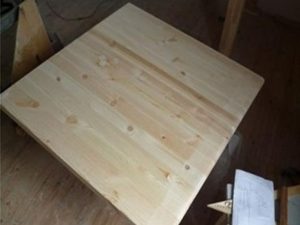

	Накрыв все прямые ступени верхнего марша проступями, и дойдя до забежных, можно переходить к их изготовлению. Для этого используются широкие доски – как мы помним, ширина проступи по внешнему краю может быть весьма значительной. Если досок нужной ширины нет, то готовится деревянный щит, склеенный из нескольких досок и обработанный до идеальной гладкости.

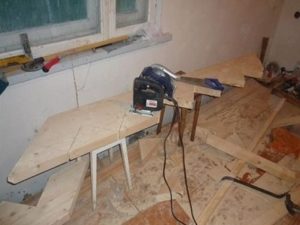

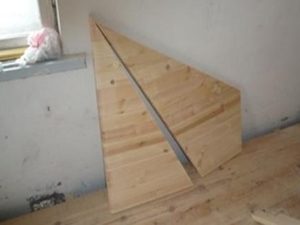

	На полностью готовом щите размечаются, согласно чертежам, а также размерам, снятым с места установки, забежные ступени. Затем, они расчерчиваются и аккуратно выпиливаются. Края изделий должны быть идеально ровными — так их будет легче обрабатывать и выполнять скругление внешней грани ступени..

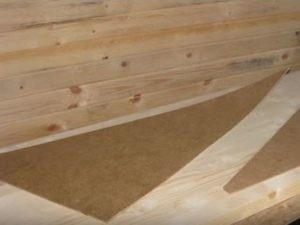

	Проще изготовить забежные проступи, когда определены все четыре края «коробки», на которые они будут монтироваться, то есть установлены подступенки, которые завершают обрамление каркаса. В этом случае с места установки можно снять так называемую выкройку, с помощью которой размеры и форма поступи переносится на щит. Такой шаблон можно изготовить, например, из плотного картона или ненужных обрезков ДВП.

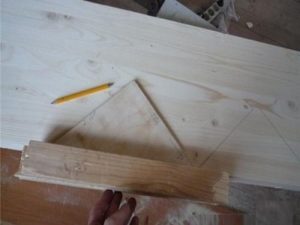

	Кроме того, готовую выкройку можно несколько раз прикладывать на каркас под забежную ступень и корректировать ее размеры, подгоняя до идеала. Это поможет перенести на щит максимально точные параметры изделия и не испортить материал. Щиты для изготовления забежных проступей приобретаются только в необходимом количестве, практически без запаса, так как они весьма дороги. А изготовление такого щита самостоятельно занимает немало времени. Так что испорченная заготовка – очень серьезная неприятность.
	Следующим шагом производится разметка стойки, в местах врезки в нее забежных ступеней. После этого в стойке аккуратно вырезаются пазы для узкого края ступеней. Этот процесс можно произвести с помощью ручной ножовки или электрического лобзика. Ширина паза должна соответствовать толщине забежной проступи.

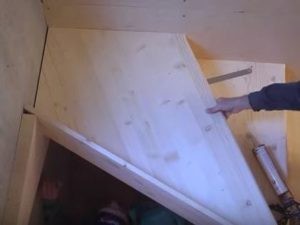

	На подготовленное место примеряются поступи. Они должны точно встать на каркас, который составляют бруски, закрепленные на стене и подступенок, а также плотно войти в паз, выбранный в вертикальной стойке.

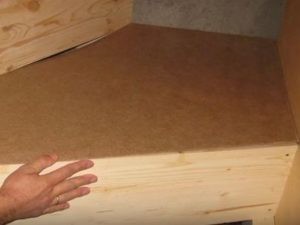

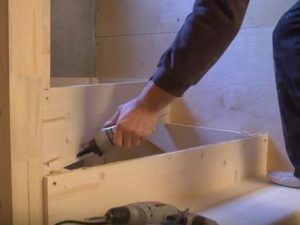

	Торцевые края каркаса, предназначенного для укладки проступи, перед ее монтажом покрываются полоской столярного клея. После этого производится окончательна фиксация детали на месте с помощью выбранного крепежа.
	Если проектом не предусмотрены подступенки, то проступь укладывается только на брус, закрепленный на стене, и врезается в стойку. В этом случае, опору можно усилить, закрепив к косоуру дополнительный вертикальный брус.

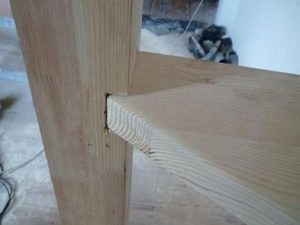

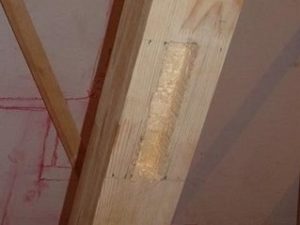

	На этой иллюстрации представлено, как врезается доска поступи в стойку. Видно, что глубина паза должна составлять 12÷15 мм, и то, что он, перед установкой в него доски, должен быть хорошенько обработан наждачной бумагой. Перед установкой доски в паз, его необходимо обильно промазать столярным клеем.
	Если изготавливается лестница, имеющая два прямых марша, один из которых, фиксируется к полу, то в месте его установки на горизонтальную поверхность, косоур должен иметь хорошую опору. Поэтому нижняя часть внешней тетивы в этом месте должна быть ровной, как минимум, на расстоянии, равной ширине ступени. Это необходимо, так как на эту область конструкции будет приходиться высокая нагрузка, создаваемая и массой самого нижнего марша, и весом человека, перемещающегося по лестнице.

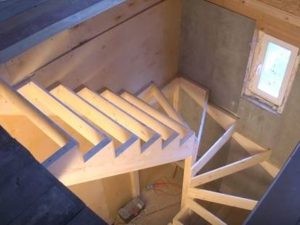

	Так будет выглядеть лестница после установки забежных поступей без подступенков. Подобная конструкция визуально воспринимается более легкой и воздушной, чем та, что оснащается подступенками.
	С другой стороны, лестница с подступенками является более жестко связанной и надежной конструкцией. Соответственно, она менее травмоопасна, так как имеет меньший риск расшатывания. Причем, все равно и при этом не стоит игнорировать этап склеивания всех деталей перед их фиксацией металлическим крепежом, так как клей дает лестнице дополнительную прочность.

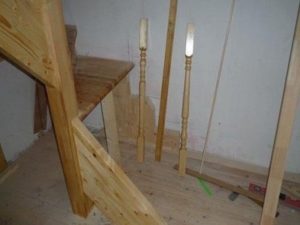

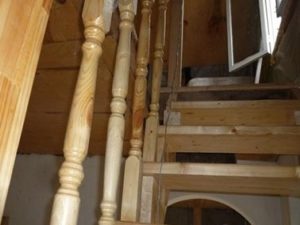

	После того как лестница будет готова, можно переходить к монтажу ее ограждения. Не стоит выбирать для лестницы без подступенков тяжелые массивные балясины, так как они будут давать излишне большую нагрузку на всю конструкцию, а особенно — на внешний ее, полуподвешенный край. Для этих целей хорошо подойдут круглые элегантные стойки, которые устанавливаются с одинаковым шагом, обычно по одной на каждую из ступеней. Информацию о том, как провести установку балясин и всего ограждения, можно найти у нас на сайте, перейдя по ссылке, которая была предложена выше.

В завершение работ лестницу с забежными ступенями при желании можно тонировать с помощью морилки, а затем покрыть матовым лаком. Кроме этого, для тонировки древесины достаточно часто используется специальный лак, придающий ей определенный цвет.

Цены на популярные лестницы

Готовую лестницу можно затонировать и залакировать. Но применяемый  лак не должен создавать скользкой поверхности, особенно при попадании влаги на ступени!

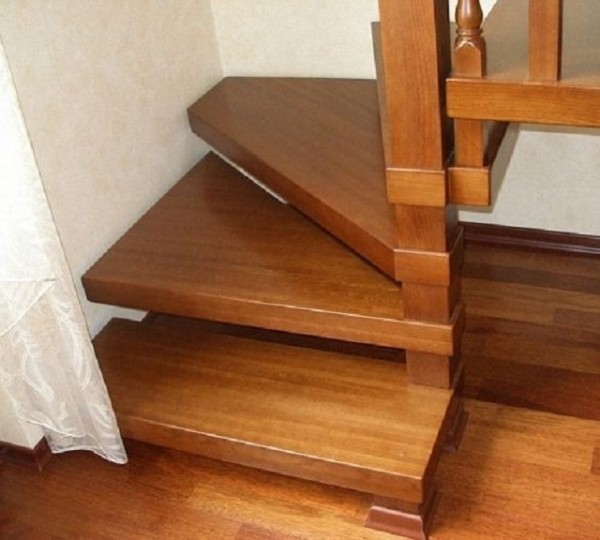

Необходимо отметить, что забежные ступени, устанавливаемые в самой нижней части лестницы, можно скрепить с узкой их стороны с помощью брусков, монтируемых между ними. Эти элементы избавят от сложного процесса врезки в стойку, сохранят прочность конструкции, а также даже могут стать ее декоративным элементом. Сверху сборной конструкции можно уже не устанавливать общую стойку, поднимающуюся до потолка — вместо нее монтируется опорный столбик ограждения.

Альтернативный вариант крепления забежных ступеней на начальном участке лестницы – без врезки в стойку

*  *  *  *  *  *  *

Итак, были рассмотрены основные моменты проведения расчетов и монтажа деревянных лестниц с забежными ступенями. Если появилась ясность, то можно попробовать перейти к практическому изготовлению такого межэтажного перехода. Но следует очень трезво оценить свои возможности и умения.

Если нет полной уверенности, что удастся создать надежную и безопасную конструкцию самостоятельно, если посещают те или иные сомнения, то лучше не рисковать и не портить материал. Разумнее будет обратиться за помощью к профессионально занимающимся по этому профилю специалистам, по крайней мере — для получения качественной консультации. Или же «поступить подмастерьем» к такому специалисту на время сооружения своей лестницы – так можно набраться очень неплохого практического опыта и в проведении расчётов, и в монтаже.

Видео: Разработка конструкции и монтаж лестницы с забежными ступенями
