Если вы проживаете в квартире, то, несомненно, пользуетесь услугами городской центральной канализационной системы и, скорее всего, даже не задумываетесь об особенностях осуществляемых ею функций с технической точки зрения. А зря. Ведь понимание того, как устроена городская канализация, приведёт к её более эффективной и бесперебойной эксплуатации.

Поэтому в данной статье мы предоставим вам всю необходимую для этого информацию.

Устройство канализации внутри квартиры и за её пределами

Правильное устройство канализации в сталинке обеспечивает бесперебойный слив сточных вод

Канализационная система в квартире

Устройство канализации внутри квартиры и за её пределами

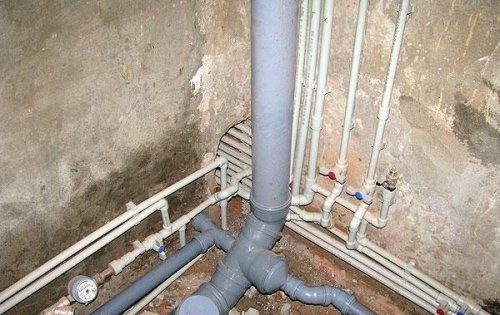

Фото квартирной канализационной разводки

В первую очередь рассмотрим, как обустраивается система сточного трубопровода в границах многоквартирного дома, а уже затем, как устроена канализация в городе.

Правильный уклон труб

Устройство канализации внутри квартиры и за её пределами

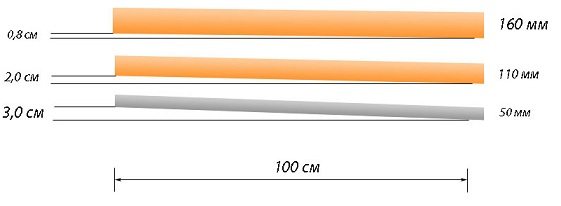

Допустимый уклон труб разных диаметров

Трубопровод устанавливается таким образом, чтобы он мог самоочищаться, чему способствует правильное соблюдение угла наклона его элементов. В квартирах для его реализации обычно используются канализационные трубы диаметром 40-50 мм, так вот для них оптимальный уклон – это 3%, что составляет 3 см на каждый метр системы. В противном случае вас будут ожидать следующие проблемы:

Уклон Последствия
Менее 3% Вода будет стекать слишком медленно, не имея возможности вымыть все нерастворимые частицы попавших в стоки отходов
Более 3% В этом случае наоборот, напор образуется чрезмерно сильный, и жидкость не будет успевать захватить с собой весь мусор

В обоих случаях владельцев квартиры ожидает появление технических засоров в канализации, избавиться от которых можно будет только путём замены неправильно установленных элементов.

Устройство канализации внутри квартиры и за её пределами

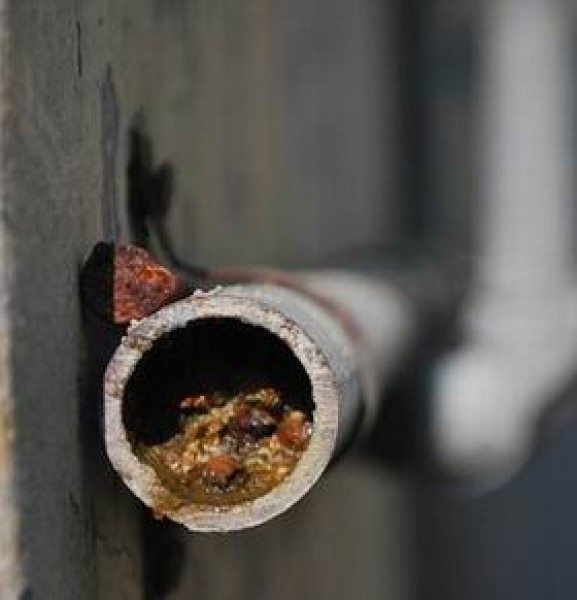

Пример образования технического затора в результате несоблюдения правильного угла наклона трубы

Подключение к общему стояку

Устройство канализации внутри квартиры и за её пределами

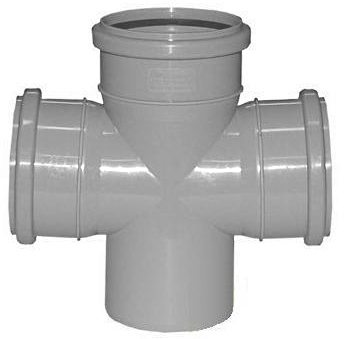

Пластиковая крестовина для врезки в стояк

Вход в общую систему канализации из квартиры только один и осуществляется он с помощью специальной крестовины, которая позволяет подключить одну трубу диаметром 100 мм и две трубы диаметрами по 50 мм, но давайте об этом более подробно.

Инструкция:

  • К основному наиболее широкому отверстию подсоединяется унитаз и биде.
  • Устройство канализации внутри квартиры и за её пределами

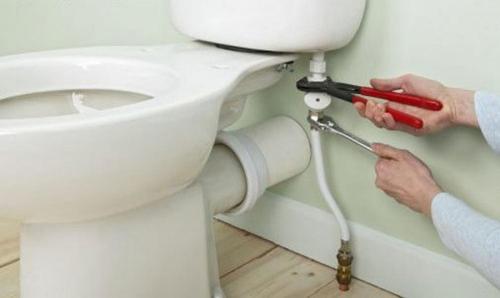

    Подключение унитаза при должной сноровке вполне можно осуществить своими руками

  • К одному из пятидесятимиллиметровых входов подключают все остальные сантехнические приборы ванной и туалета, включая стиральную машинку и душевую кабинку.
  • Ко второму – все кухонные устройства, включая посудомоечную машинку.
  • Высота установки сантехнических устройств

    Так как весь трубопровод имеет определённый уклон в сторону основной магистрали, то, следовательно, чем дальше от стояка подключается оборудование, тем выше оно должно быть поднято. Исключением из этого правила являются только стиральная и посудомоечная машины, так как они обладают собственными центробежными насосами, выталкивающими жидкость под давлением, и могут быть расположены даже ниже входного в общую канализацию отверстия.

    Устройство канализации внутри квартиры и за её пределами

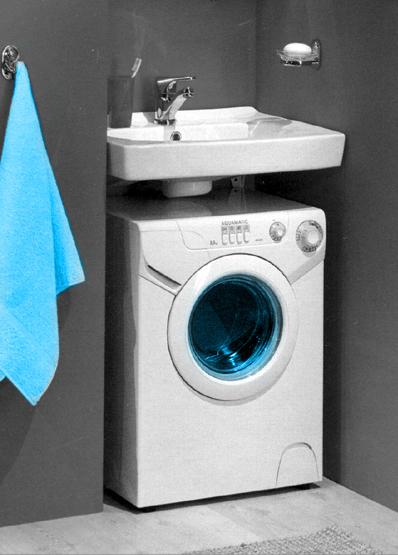

    Устройства, оснащённые насосным оборудованием, могут быть расположены ниже уровня монтажа остальных сантехнических приборов

    Совет: рекомендуется осуществлять монтаж стиральной и посудомоечной машин в самом удалённом углу. Это позволит ближе поместить то оборудование, которое нуждается в соответствующем подъёме.

    Выбор труб

    Устройство канализации внутри квартиры и за её пределами

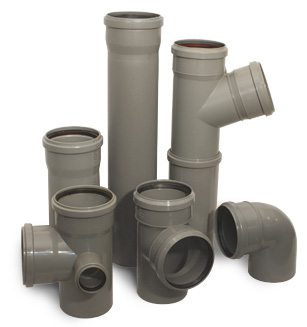

    Образцы полимерных труб, тройников переходников и других необходимых элементов

    Использование чугунных изделий при создании трубопровода уже давно устарело, для этого гораздо лучше подходят различные виды полимерных представителей: полипропиленовые, полиэтиленовые или поливинилхлоридные трубы.

    Им присущи следующие преимущества:

    • Доступная цена. Пластик всегда дешевле металла.
    • Абсолютная влагостойкость. Полностью отсутствуют процессы коррозии или гниения.
    • Маленький вес. Исключает дополнительную нагрузку на элементы крепления.
    • Простота эксплуатации и обработки. Все элементы соединяются вручную и легко укорачиваются в случае необходимости.

    Совет: при соединении фаски и муфты после того, как стыковка будет выполнена вплотную, оттяните трубу немного назад, примерно на 15 мм. Так вы обеспечите компенсационный зазор на момент температурного расширения материала. В обратном случае, трубы может перекосить при прохождении через них горячей воды, от чего соединение даст течь.

    Устройство канализации внутри квартиры и за её пределами

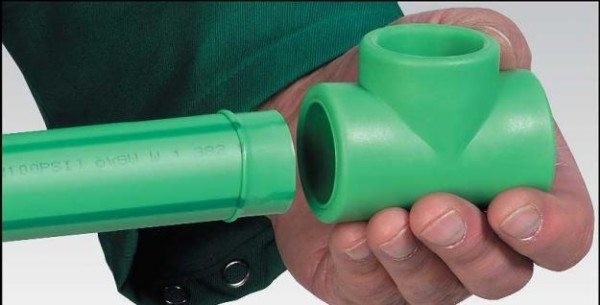

    Пример соединения пластиковых труб

    • Возможность оснащения шумоизоляцией. И шум сбегающей по трубам жидкости не будет вас беспокоить ни днём, ни ночью.

    Угловые соединения

    Устройство канализации внутри квартиры и за её пределами

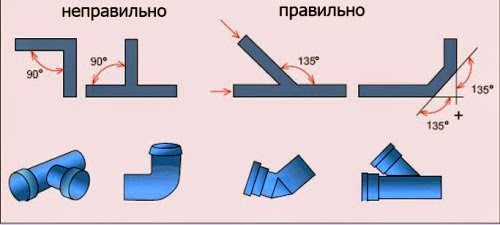

    Примеры правильных и неправильных угловых соединений

    Здесь всё довольно-таки просто: прямые углы являются причинами образования канализационных засоров и замедляют движение сточных вод, поэтому их лучше избегать. В этом вам отлично помогут изделия изогнутые под 135 градусов.

    Гидрозатворы

    Устройство канализации внутри квартиры и за её пределами

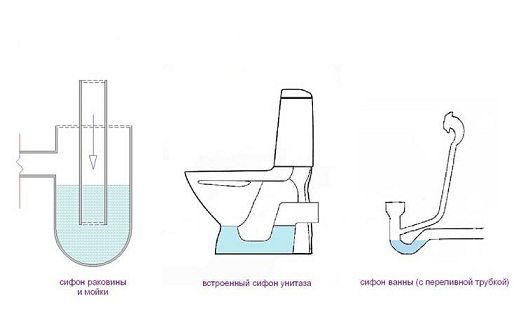

    Возможные варианты водяных затворов

    Канализация источает неприятные запахи, которые могут проникнуть по трубам и в жилое помещение. Чтобы этого не случилось, следует устанавливать на каждый сток специальный гидрозатвор.

    В унитазе, например, такое конструктивное решение имеется изначально, для раковины и ванны устанавливается в виде сифонов. Образующаяся в таких устройствах за счёт разности уровней высоты входных труб водяная пробка надёжно препятствует попаданию зловонных ароматов в квартиру.

    Совет: если надолго уезжаете из дома, налейте в сифоны немного подсолнечного масла. Образовавшаяся на воде, находящейся в гидрозатворах, плёнка предотвратит её испарение за время вашего отсутствия. Иначе вы можете вернуться в не очень хорошо пахнущее место.

    Канализационная система в городе

    Устройство канализации внутри квартиры и за её пределами

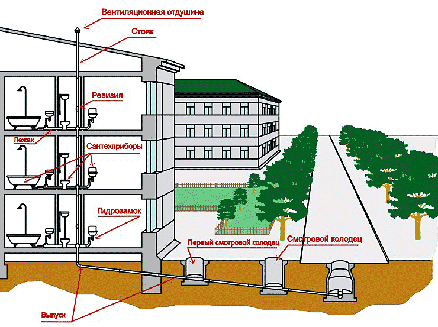

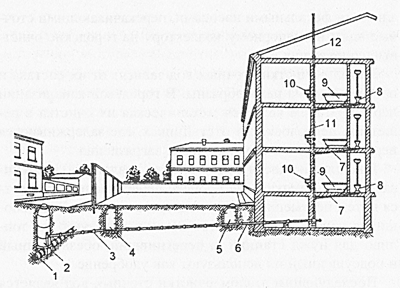

    Схема вывода канализационного трубопровода из квартир и здания

    Давайте рассмотрим, как выглядит канализация в масштабах всего вашего многоэтажного дома и прилегающей улицы:

  • Основная уличная магистраль. Именно по сточные воды отправятся к месту своей очистки, о котором мы далее поговорим немного более подробно.
  • Технический городской колодец. Устройство колодцев канализации необходимо для возможности осуществления технического обслуживания и ремонтных работ всей системы.
  • Устройство канализации внутри квартиры и за её пределами

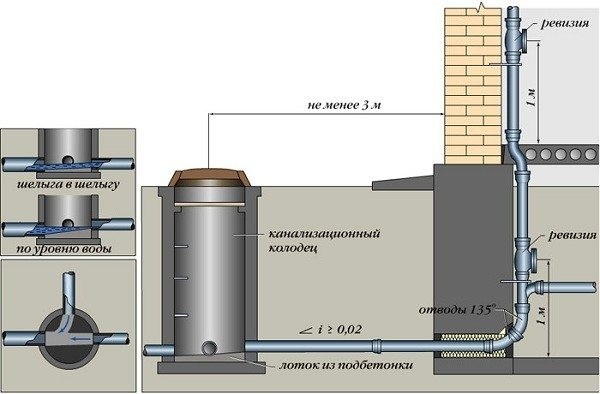

    Устройство канализационных колодцев по СНиП гарантирует достаточный доступ к трубопроводу

  • Соединительная ветка между дворовым и городским колодцами.
  • Дворовой технический коллектор. Объединяет все дома во дворе в единую сеть и, кроме доступа к системе, позволяет также сгладить поворотные углы.
  • Смотровой колодец. Имеется у каждого подъезда в отдельности.
  • Участок, соединяющий стояк со смотровым колодцем.
  • Внутренние трубопроводы квартир.
  • Унитазы.
  • Ванны.
  • Мойки.
  • Стояк.
  • Канализационная вентиляция. Необходима для того, чтобы в системе не накапливался разряженный воздух, из-за которого испаряется вода в гидрозатворах, что в свою очередь приводит к проникновению неприятных запахов в жилые комнаты.
  • Сточные воды

    Устройство канализации внутри квартиры и за её пределами

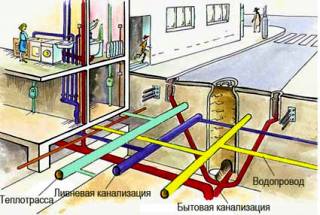

    Пример осуществления раздельной канализационной системы

    Канализационная городская сеть вне дома в зависимости от попадающих в неё сточных вод может быть двух типов:

    Вид канализации Особенности движения стоков
    Общественная Дождевые, талые и бытовые совместно попадают в общую магистраль
    Раздельная Дождевые и талые движутся по индивидуальным водостокам в реки и озёра без очистки

    Как вы видите, раздельная система гораздо выгоднее, так как при ней не приходится перерабатывать ещё и атмосферные осадки.

    Движение по городу

    Устройство канализации внутри квартиры и за её пределами

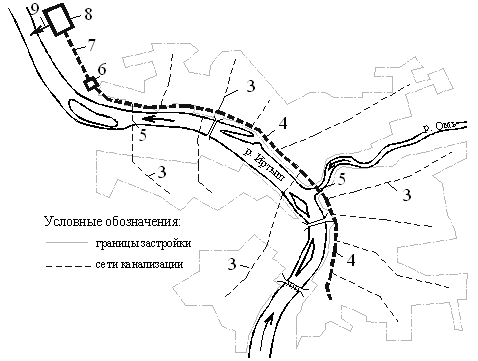

    Пример городской схемы канализационной сети

     Элементы городской канализационной магистрали:

  • Дворовые системы.
  • Уличные колодцы.
  • Коллекторы районов, оборудованные станциями перекачки, так как не всегда можно обеспечить достаточный уклон трубы для естественного движения нечистот.
  • Дюкеры, также способные осуществлять перекачку сточных вод.
  • Городская перекачивающая канализационные стоки станция.
  • Устройство канализации внутри квартиры и за её пределами

    Станция перекачки городской канализации

  • Загородная часть трубопровода.
  • Сооружения механической и биологической очистки.
  • Выброс в водоёмы.
  • Очистка

    Можно выделить следующие основные этапы очистки прошедших через городскую канализацию сточных вод:

  • Механическая. Решётки, песколовки и отстойники помогают задержать и отделить наиболее крупные нерастворимые частицы мусора.
  • Биологическая. Осуществляется благодаря действию микроорганизмов и может быть двух видов:
  • Название Описание
    Естественный В этом случае все нечистоты попадают на специальные фильтрационные поля, где проходят почвенную очистку
    Искусственный Гораздо сложнее, но и эффективнее:

    • сначала в аэротанках стоки вместе с добавленным илом продуваются воздухом из компрессоров:
    • далее опадают во вторичные отстойники, в которых выделяется ил, используемый в аэротанках;
    • окончательным шагом становится обеззараживание электролизом и слив очищенной жидкости в водоёмы.

    Устройство канализации внутри квартиры и за её пределами

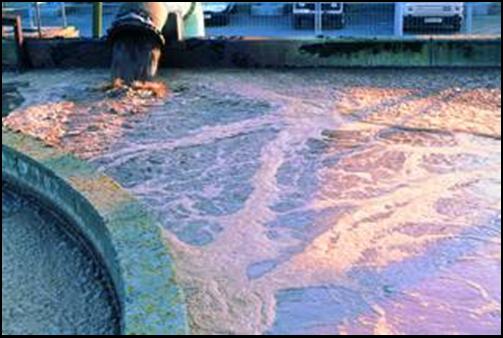

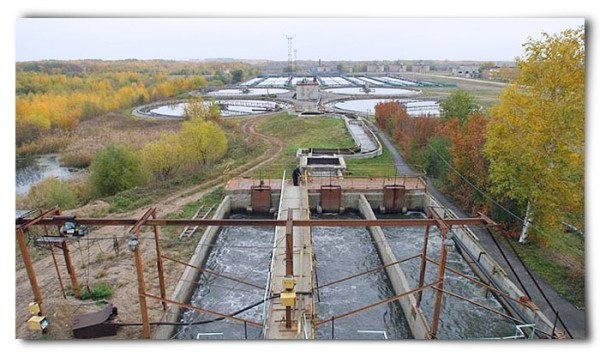

    Биологическая очистка городских стоков

    Искусственный способ очистки имеет свои минусы:

    • потребление электроэнергии;
    • необходимость в техническом обслуживании;
    • высокая стоимость реализации.

    Зато не вредит экологии и не требует огромных земельных площадей, как это происходит в случае с естественным методом.

    Заключение

    Городская канализационная система начинается от раковины, над которой вы моете руки, и заканчивается в озере. И весь этот колоссальный путь делают возможным множество её элементов, которые мы рассмотрели выше.

    Неисправность, неправильная установка или эксплуатация любого из них может привести к мелкой или крупной аварии. Поэтому старайтесь соблюдать все правила пользования канализацией.

    Устройство канализации внутри квартиры и за её пределами

    Своеобразное устройство канализации на канализации в многоэтажках заставляет всегда помнить и о ваших соседях

    Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительную информацию, имеющую непосредственное отношение к изложенным материалам. Бесперебойная работа городской канализационной системы начинается из вашей квартиры.
